MI AEC API

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	09/08/2020
1.1	Modified API	10/15/2020
1.2	Added IaaAec_SetRecursiveRatio function	02/16/2022
1.21	more detail for point number and channel	08/18/2022
1.22	more detail for stereo data arrangement	10/25/2022
1.23	Added IaaAec_ADF_Run and IaaAec_NLP_Run function	03/10/2023
1.3	Added IaaAec_GetAPIVersion and IaaAec_GetConfig function	04/14/2023

1. 概述¶

1.1. 算法说明¶

回声消除（Acoustic Echo Cancellation，简称AEC），是一种用于抑制远程回声的功能。

回声常见于会议系统、楼宇对讲、安防监控等场景，当远程声音从喇叭播放出来后，麦克风在非常小的延时后，重新采集喇叭播放出来的声音并传输回远程，这个延迟的原始信号将导致远程听到回声。

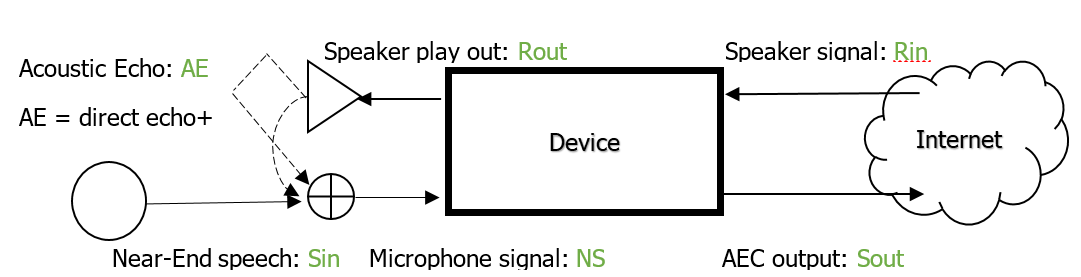

1.2. 关键词说明¶

Far-end signal (Sin)

设备扬声器的信号源，远程传来的信号。
Near-end signal (Rin)

设备麦克风录到的信号，此信号可能包含声学回声(Acoustic echo)和近端语者(Near-end talker)的信号
Acoustic echo (AE)

从设备扬声器播放的声音通过直接或间接路径传回麦克风，产生回声；远程语者在说话后会在延迟某段时间后听到自己的回声，此回声称为声学回声。
Single talk

只有设备端的喇叭播放远程信号(Sin = AE + NS当 NS =0)
Double talk

设备端喇叭播放的同时近端语者也对着麦克风说话(Sin = AE + NS当 NS≠0)

1.3. 注意¶

为方便调试和确认算法效果，需要用户应用自行实现替换算法参数和抓取音频数据的逻辑。

2. API 参考¶

2.1. 功能模块API¶

API名	功能
IaaAec_GetBufferSize	获取Aec算法运行需要的内存大小
IaaAec_Init	初始化Aec算法
IaaAec_Config	配置Aec算法
IaaAec_Reset	重新初始化Aec算法
IaaAec_Free	释放Aec算法资源
IaaAec_Run	Aec算法处理
IaaAec_GetLibVersion	获取Aec算法的版本信息
IaaAec_SetRecursiveRatio	配置Aec算法recursive ratio参数
IaaAec_ADF_Run	线性Aec算法处理
IaaAec_NLP_Run	非线性Aec算法处理
IaaAec_GetConfig	获取Aec算法当前的配置参数
IaaAec_GetAPIVersion	获取Aec版本

2.2. IaaAec_GetBufferSize¶

功能

获取Aec算法运行所需要的内存大小。

语法

unsigned int IaaAec_GetBufferSize(void);

形参

参数名称描述输入/输出
返回值

返回值为Aec算法运行所需要的内存大小
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意

该接口仅返回需要的内存大小，申请和释放内存的动作需应用来处理。
举例

无。

2.3. IaaAec_Init¶

功能

初始化Aec算法需要的内存。

语法

AEC_HANDLE IaaAec_Init(char* working_buffer_address, AudioAecInit * aec_init);

形参

参数名称描述输入/输出

working_buffer_address Aec算法使用的内存地址输入

aec_init Aec算法的初始化结构体指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- Aec算法仅支持8K/16K采样率。
举例

无。

2.4. IaaAec_Config¶

功能

配置Aec算法。

语法

ALGO_AEC_RET IaaAec_Config(AEC_HANDLE handle, AudioAecConfig *aec_config);

形参

参数名称描述输入/输出

handle Aec算法handle 输入

aec_config Aec算法配置参数的结构体指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意

无。
举例

无。

2.5. IaaAec_Reset¶

功能

重新初始化Aec算法的内存。

语法

AEC_HANDLE IaaAec_Reset(char* working_buffer_address, AudioAecInit * aec_init);

形参

参数名称描述输入/输出

working_buffer_address Aec算法所使用的内存地址输入

aec_init Aec算法的初始化结构体指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 针对同一个算法handle（同一内存地址）重新初始化Aec算法（即重新设置采样率和近远程的通道数）
- 重新初始化Aec算法后，需要重新配置
举例

无。

2.6. IaaAec_Free¶

功能

释放Aec算法的资源

语法

ALGO_AEC_RET IaaAec_Free(AEC_HANDLE handle);

形参

参数名称描述输入/输出

handle Aec算法handle 输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 必须先调用IaaAec_Free，再释放供Aec算法所使用的内存。
举例

无。

2.7. IaaAec_Run¶

功能

Aec算法处理

语法

ALGO_AEC_RET IaaAec_Run(AEC_HANDLE handle, short* pss_audio_near_end, short* pss_audio_far_end);

形参

参数名称描述输入/输出

handle 算法handle 输入

pss_audio_near_end 近端数据指针输入/输出

pss_audio_far_end 远程数据指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 近远程的数据量必须和调用IaaAec_Init时设定的point_number（一次IaaAec_Run所需要的采样点数）相对应。
- AEC后结果由pss_audio_near_end输出

举例

#include <stdio.h>
#include <string.h>
#include <sys/time.h>
#include <stdlib.h>

#include "AudioAecProcess.h"

/*  0:Fixed input file  1:User input file   */
#define IN_PARAMETER 1

float AVERAGE_RUN(int a)
{
    static unsigned int num = 0;
    static float avg = 0;
    if(0 == num)
        avg = 0;
    num++;
    avg = avg + ((float)a - avg) / ((float)num);
    return avg;
}

unsigned int _OsCounterGetMs(void)
{
    struct timeval t1;
    gettimeofday(&t1, NULL);
    unsigned int T = ((1000000 * t1.tv_sec) + t1.tv_usec) / 1000;
    return T;
}

int main(int argc, char *argv[])
{
    short in_output[1024];
    short input_far[1024];
    char src_file1[128] = {0};
    char src_file2[128] = {0};
    char dst_file[128] = {0};
    unsigned int workingBufferSize;
    char *workingBuffer = NULL;
    int counter = 0;
    ALGO_AEC_RET ret;
    int tempSize;
    unsigned int T0, T1;
    float avg;
    FILE *fpInFar, *fpOut, *fpInNear;
    AudioAecInit aec_init;
    AudioAecConfig aec_config;
    AEC_HANDLE handle;
    /*********************User change section start*******************/
    unsigned int supMode_band[6] = {20,40,60,80,100,120};
    unsigned int supMode[7] = {4,4,4,4,4,4,4};
    aec_init.point_number = 128;
    aec_init.nearend_channel = 1;
    aec_init.farend_channel = 1;
    aec_init.sample_rate = IAA_AEC_SAMPLE_RATE_16000;
    aec_config.delay_sample = 0;
    aec_config.comfort_noise_enable = IAA_AEC_FALSE;
    /*********************User change section end*******************/
    memcpy(&(aec_config.suppression_mode_freq[0]), supMode_band, sizeof(supMode_band));
    memcpy(&(aec_config.suppression_mode_intensity[0]), supMode, sizeof(supMode));
    //(1)IaaAec_GetBufferSize
    workingBufferSize = IaaAec_GetBufferSize();
    workingBuffer = (char*)malloc(workingBufferSize);
    if(NULL == workingBuffer)
    {
        printf("workingBuffer malloc failed !\n");
        return -1;
    }
    printf("workingBuffer malloc success !\n");
    //(2)IaaAec_Init
    handle = IaaAec_Init(workingBuffer, &aec_init);
    if (NULL == handle)
    {
        printf("AEC init failed !\r\n");
        return -1;
    }
    printf("AEC init success !\r\n");
    //(3)IaaAec_Config
    ret = IaaAec_Config(handle, &aec_config);
    if(ret)
    {
        printf("IaaAec_Config failed !\n");
        return -1;
    }
    printf("IaaAec_Config succeed !\n");

#if IN_PARAMETER
    if(argc < 4)
    {
        printf("Please enter the correct parameters!\n");
        return -1;
    }
    sscanf(argv[1], "%s", src_file1);
    sscanf(argv[2], "%s", src_file2);
    sscanf(argv[3], "%s", dst_file);
#else
    sprintf(src_file1, "%s", "./farend.wav");
    sprintf(src_file2, "%s", "./nearend.wav");
    if(argc < 2)
    {
        printf("Please enter the correct parameters!\n");
        return -1;
    }
    sscanf(argv[1], "%s", dst_file);
#endif

    fpInFar = fopen(src_file1, "rb");
    if(NULL == fpInFar)
    {
        printf("src_file1 open failed !\n");
        return -1;
    }
    printf("src_file1 open succeed !\n");
    fpInNear = fopen(src_file2, "rb");
    if(NULL == fpInNear)
    {
        printf("src_file2 open failed !\n");
        return -1;
    }
    printf("src_file2 open succeed !\n");
    fpOut = fopen(dst_file, "wb");
    if(NULL == fpOut)
    {
        printf("dst_file open failed !\n");
        return -1;
    }
    printf("dst_file open succeed !\n");
#if 1
    fread(in_output, sizeof(char), 44, fpInNear);  // Remove the 44 bytes header
    fwrite(in_output, sizeof(char), 44, fpOut);  // New file add header
    fread(input_far, sizeof(char), 44, fpInFar); // Remove the 44 bytes header
#endif
    tempSize = aec_init.point_number * aec_init.nearend_channel;
    while(fread(in_output, sizeof(short), tempSize, fpInNear))
    {
        tempSize = aec_init.point_number * aec_init.farend_channel;
        fread(input_far, sizeof(short), tempSize, fpInFar);
        counter++;
        T0  = (long)_OsCounterGetMs();
        //(4)IaaAec_Run
        ret = IaaAec_Run(handle, in_output, input_far);
        T1  = (long)_OsCounterGetMs();
        avg = AVERAGE_RUN(T1 - T0);
        if(0 == counter % 100)
        {
            printf("counter = %d\n", counter);
            printf("current time = %f\n", (float)counter * aec_init.point_number / aec_init.sample_rate);
            printf("process time = %lu(ms)\t", (long)(T1 - T0));
            printf("AVG is %.2f ms\n", avg);
        }
        if(ret < 0)
        {
            printf("IaaAec_Run failed !\n");
            break;
        }
        tempSize = aec_init.point_number * aec_init.nearend_channel;
        fwrite(in_output, sizeof(short), tempSize, fpOut);
    }
    //(5)IaaAec_Free
    IaaAec_Free(handle);
    fclose(fpInFar);
    fclose(fpInNear);
    fclose(fpOut);
    free(workingBuffer);
    printf("AEC end !\n");

    return 0;
}

2.8. IaaAec_GetLibVersion¶

功能

获取Aec算法的版本信息

语法

ALGO_AEC_RET IaaAec_GetLibVersion(unsigned short *ver_year,
                    unsigned short *ver_date,
                    unsigned short *ver_time);

形参

参数名称	描述	输入/输出
ver_year	Aec算法库文件编译时的年份	输出
ver_date	Aec算法库文件编译时的日期	输出
ver_time	Aec算法库文件编译时的时间	输出

返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意

无。
举例

无。

2.9. IaaAec_SetRecursiveRatio¶

功能

配置Aec算法recursive ratio参数。

语法

ALGO_AEC_RET IaaAec_SetRecursiveRatio(AEC_HANDLE handle, unsigned int recursive_ratio);

形参

参数名称	描述	输入/输出
handle	Aec算法handle	输入
recursive_ratio	递归参数输入。参数设置越大，递归更新讯号速度越快，在Double talk切换到Single talk后，减少回声过度消除近端讯号情形，相对回声消除平顺度降低，背景残留回声不连续性提高。取值范围：1 ~ 10	输入

返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a

2.10. IaaAec_ADF_Run¶

功能

线性Aec算法处理

语法

ALGO_AEC_RET IaaAec_ADF_Run(AEC_HANDLE handle, short*
pss_audio_near_end, short* pss_audio_far_end);

形参

参数名称描述输入/输出

handle 算法handle 输入

pss_audio_near_end 近端数据指针输入/输出

pss_audio_far_end 远程数据指针输入
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 近远程的数据量必须和调用IaaAec_Init时设定的point_number（一次IaaAec_ADF_Run所需要的采样点数）相对应。
- Aec算法线性部分处理后的结果由pss_audio_near_end输出。
- 若输入为双声道，请自行将其依据左右左右排列分割成左声道与右声道两个数组。

2.11. IaaAec_NLP_Run¶

功能

非线性Aec算法处理

语法

ALGO_AEC_RET IaaAec_NLP_Run(AEC_HANDLE handle, short* pss_audio_near_end);

形参

参数名称描述输入/输出

handle 算法handle 输入

pss_audio_near_end 近端数据指针输入/输出
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a
注意
- 近远程的数据量必须和调用IaaAec_Init时设定的point_number（一次IaaAec_NLP_Run所需要的采样点数）相对应。
- 非线性Aec算法处理后的结果由pss_audio_near_end输出。

2.12. IaaAec_GetConfig¶

功能

获取Aec算法当前的配置参数

语法

ALGO_AEC_RET IaaAec_GetConfig(AEC_HANDLE handle, AudioAecInit * aec_init, AudioAecConfig *aec_config);

形参

参数名称描述输入/输出

handle Aec算法handle 输入

aec_init Aec算法的初始化结构体指针输出

aec_config Aec算法中当前的配置参数输出
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a

2.13. IaaAec_GetAPIVersion¶

功能

获取AEC版本

语法

ALGO_AEC_RET IaaAec_GetAPIVersion(unsigned short* major, unsigned short* minor);

形参

参数名称描述输入/输出

major 算法版本输出

minor 算法版本输出
返回值

返回值结果

0 成功

非0 失败，参照错误码
依赖
- 头文件: AudioAecProcess.h
- 库文件: libAEC_LINUX.so/ libAEC_LINUX.a

3. AEC 数据类型¶

3.1. AEC模块相关数据类型定义¶

数据类型	定义
AudioAecInit	Aec算法初始化参数数据结构体类型
AudioAecConfig	Aec算法配置参数数据结构体类型
IAA_AEC_SAMPLE_RATE	Aec算法支持的采样率类型
IAA_AEC_BOOL	Aec算法的布尔类型
AEC_HANDLE	Aec算法句柄类型

3.2. AudioAecInit¶

说明

定义Aec算法的初始化参数结构体。

定义

typedef struct

{

    unsigned int point_number;

    unsigned int nearend_channel;

    unsigned int farend_channel;

    IAA_AEC_SAMPLE_RATE sample_rate;

}AudioAecInit;

成员

成员名称	描述
point_number	Aec算法处理一次的采样点数，预设可支持为128亦可透过下面指令确认可支持的处理点数 `strings libAEC_LINUX.so \| grep PN`
nearend_channel	近端的信道数（即麦克风的信道数），可设定单声道或双声道范围:[1, 2]
farend_channel	远端的信道数（即喇叭的通道数），可设定单声道或双声道范围:[1, 2]
sample_rate	Aec算法处理的采样率

注意事项
- 若使用的输入为双声道，请依照左右声道交错排列的方式给讯号，例如:左/右/左/右...
- 若设定为双声道，AEC会把两个声道平均为一个声道处理，并将处理后结果复制到两个声道，如需两声道分开，请初始化两个handle，分开执行IaaApc_Run
相关数据类型及接口

IaaAec_Init、IaaAec_Reset

3.3. AudioAecConfig¶

说明

定义Aec算法的配置参数结构体。

定义

typedef struct

{

    IAA_AEC_BOOL comfort_noise_enable;

    short delay_sample;

    unsigned int suppression_mode_freq[6];

    unsigned int suppression_mode_intensity[7];

}AudioAecConfig;

成员

成员名称	描述
comfort_noise_enable	在AEC后加入舒适噪声，避免回声消除后部分段落静音，让用户有断线的感觉。若AEC后有开启Noise reduction，建议开启comfort noise，帮助NR收敛噪声。
delay_sample	左右声道间的回声延迟样本当Stereo cost down 开启时，可以根据麦克风摆放位置先行设定样本延迟数，减少双声道所需运算量。默认为0，单位是sample数取值范围:-9-9
suppression_mode_freq	AEC处理的频段划分，将不同取样率所能解析的最高频率等分成128等分，设定六个值可切出七个段落设定不同AEC强度。取值范围：1-127
suppression_mode_intensity	配合suppression_mode_freq所切割出来的七个段落分别设定七种强度。取值范围：0-25

注意事项
- comfort_noise_enable

  使能该参数后，AEC算法会在没有声音时添加一些舒适噪声。当客户对稳定的底噪有要求或AEC消得太干净导致NR收敛时间太长时，可使能该功能。
- delay_sample

  由于麦克风和喇叭的放置位置、麦克风间的距离等会造成左右声道接收到回声的时间点不一致，两个声道之间回声延迟有差异。此值表示左声道比右声道提早多少个采样点收到回声。可以调整此值来对齐左右声道的资料，设置时，请以左声道作为参考。例如左声道的回声比右声道的回声快4个样本，则s16DelaySample设置为4，反之设置为-4。
- suppression_mode_freq

  该数组将当前采样率的最高频率分成7个频段来处理。以下数组元素和频率范围的转换公式：

  $residual\ Echo\ Frequency\ Range/(sampleRate/2) \times pointNumber(128)$

  数组要求每一个元素都必须比前一个元素大。
- suppression_mode_intensity

  该数组代表各个频段的回声消除强度，各个元素与u32AecSupfreq划分出来的7个频段一一对应。强度越大，消除的细节越多，声音越不自然。
相关数据类型及接口

IaaAec_Config

3.4. IAA_AEC_SAMPLE_RATE¶

说明

AEC算法支持的采样率类型。

定义

typedef enum

{

    IAA_AEC_SAMPLE_RATE_8000 = 8000 ,

    IAA_AEC_SAMPLE_RATE_16000 = 16000 ,

}IAA_AEC_SAMPLE_RATE;

成员

成员名称描述

IAA_AEC_SAMPLE_RATE_8000 8K采样率

IAA_AEC_SAMPLE_RATE_16000 16K采样率
注意事项

无
相关数据类型及接口

AudioAecInit

3.5. IAA_AEC_BOOL¶

说明

定义Aec算法内部使用的布尔类型。

定义

typedef enum

{

    IAA_AEC_TRUE = 1,

    IAA_AEC_FALSE = 0,

}IAA_AEC_BOOL;

成员

成员名称描述

IAA_AEC_TRUE True

IAA_AEC_FALSE False
注意事项

无
相关数据类型及接口

AudioAecConfig

3.6. AEC_HANDLE¶

说明

定义Aec算法的句柄类型。
定义
```
typedef void* AEC_HANDLE;
```
成员

成员名称描述
注意事项

无
相关数据类型及接口

IaaAec_Init、IaaAec_Config 、IaaAec_Reset、IaaAec_Free、IaaAec_Run

4. 错误码¶

AEC API 错误码如表下所示：

错误码	宏定义	描述
0x00000000	ALGO_AEC_RET_SUCCESS	AEC运行成功
0x10000401	ALGO_AEC_RET_INIT_ERROR	AEC尚未初始化
0x10000402	ALGO_AEC_RET_INVALID_HANDLE	HANDLE无效
0x10000403	ALGO_AEC_RET_INVALID_SAMPLE_RATE	取样频率不支持
0x10000404	ALGO_AEC_RET_INVALID_POINT_NUMBER	每帧点数不支持
0x10000405	ALGO_AEC_RET_INVALID_CHANNEL	通道数不支持
0x10000406	ALGO_AEC_RET_INVALID_SUP_BAND	AEC抑制频带参数设置无效
0x10000407	ALGO_AEC_RET_INVALID_SUP_MODE	AEC抑制强度参数设置无效
0x10000408	ALGO_AEC_RET_INVALID_COMFORT_NOISE	AEC舒适噪声参数设置无效
0x10000409	ALGO_AEC_RET_INVALID_DELAY_SAMPLE	AEC延迟样本数设置无效
0x10000410	ALGO_AEC_RET_API_CONFLICT	其他API正在运行
0x10000411	ALGO_AEC_RET_INVALID_CALLING	呼叫API顺序错误

参数名称	描述	输入/输出
working_buffer_address	Aec算法使用的内存地址	输入
aec_init	Aec算法的初始化结构体指针	输入

参数名称	描述	输入/输出
working_buffer_address	Aec算法所使用的内存地址	输入
aec_init	Aec算法的初始化结构体指针	输入

参数名称	描述	输入/输出
handle	算法handle	输入
pss_audio_near_end	近端数据指针	输入/输出
pss_audio_far_end	远程数据指针	输入

成员名称	描述
IAA_AEC_SAMPLE_RATE_8000	8K采样率
IAA_AEC_SAMPLE_RATE_16000	16K采样率

返回值	结果
0	成功
非0	失败，参照错误码

返回值	结果
0	成功
非0	失败，参照错误码

返回值	结果
0	成功
非0	失败，参照错误码

返回值	结果
0	成功
非0	失败，参照错误码
