Sigmastar eMMC使用参考
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 1.0 | 06/27/2023 | |
| 2.0 | 12/13/2023 |
1. 概述¶
Kernel下MMC采用标准的Linux框架，能够使用标准接口驱动MMC Device（eMMC card，SD card或SDIO device）。
MMC子系统由card层，core层和host层构成。Card层将整个MMC Device注册成MMC Block Device，可支持上层的数据请求工作；Core层实现MMC/SD/SDIO协议中初始化流程和读写等工作。Host层可以调动硬件，把core层传下来的cmd或data request通过FCIE/SDIO Engine与eMMC/SD/SDIO card进行数据通信。
eMMC host层的整体框架共有三层，分别是MDrv层，Hal层和Support层，以及接在Support层上的MMC设备，各个层次的作用如下：
Mdrv层：
eMMC的Mdrv层主要完成向core层注册Host的操作，也会额外提供一些封装接口来给用户层设置或获得Engine和卡的状态，比如:eMMC_bootbus，set_sdmmc_driving_control，并完成保证后续信号正常接收发送的MIE中断注册等。
Hal层：
eMMC的Hal层中通过读写寄存器来实现信号传输的文件是hal_sdmmc_v5.c，决定Host Engine接哪组pad pin，并对其进行上下拉操作的在hal_sdmmc_platform_common.c文件，中断和时间处理相关的接口在hal_sdmmc_intr.c文件。
Support层：
该层属于硬件支持层，驱动相关的最终实现都需要硬件的支持。
MMC device：
MMC设备，比如eMMC卡，直接接在驱动的硬件支持上，是驱动的最终操作对象。
2. 关键字说明¶
IP：连接eMMC设备的Host Engine
IP bank：驱动访问eMMC设备所使用的Host Engine的寄存器地址
HS： 可达25MB/S的高速接口时序模式，50MHz单数据速率总线，需要3.3V电压支持。
HS200：高达200MB/S的高速接口时序模式，200MHz单数据速率总线，需要1.8V电压支持。
HS400：高达400MB/s的高速DDR接口时序模式，200MHz双数据速率总线，需要1.8V电压支持。
3. 功能描述¶
| 封装 | EMMC数量 | 总线带宽 | 时钟范围 | uboot数据传输模式 | Kernel数据传输模式 | IP bank | 产品 |
|---|---|---|---|---|---|---|---|
| BGA | 1 | 1，4，8 | 300k-200M | DMA | ADMA | 0x1410 | souffle |
| BGA | 2(外挂) | 1，4 | 300k-48M | DMA | ADMA | 0x1413(non-pm)/0x42(pm) | iford |
总线带宽设置：
eMMC支持配置1 -1bit mode/4 – 4bit mode / 8 – 8bit mode三种总线带宽，配置方式是通过修改设备树bus-width参数。
时钟设置：
eMMC驱动支持配置300KHz-200MHz范围内的时钟频率，可以通过修改设备树中的max-frequency参数来设置最大时钟大小，最终设置的clock频率是当前bus speed支持的最大频率。
配置不同的总线带宽及时钟频率会影响数据传输速率，eMMC 5.0支持使用HS200和HS400速率模式，若要使用需要在设备树中使能mmc-hs200-1_8v/mmc-hs400-1_8v;
数据传输模式设置：
eMMC在kernel下支持配置DMA和ADMA两种数据传输模式，默认使用ADMA模式。
4. 硬件连接介绍¶

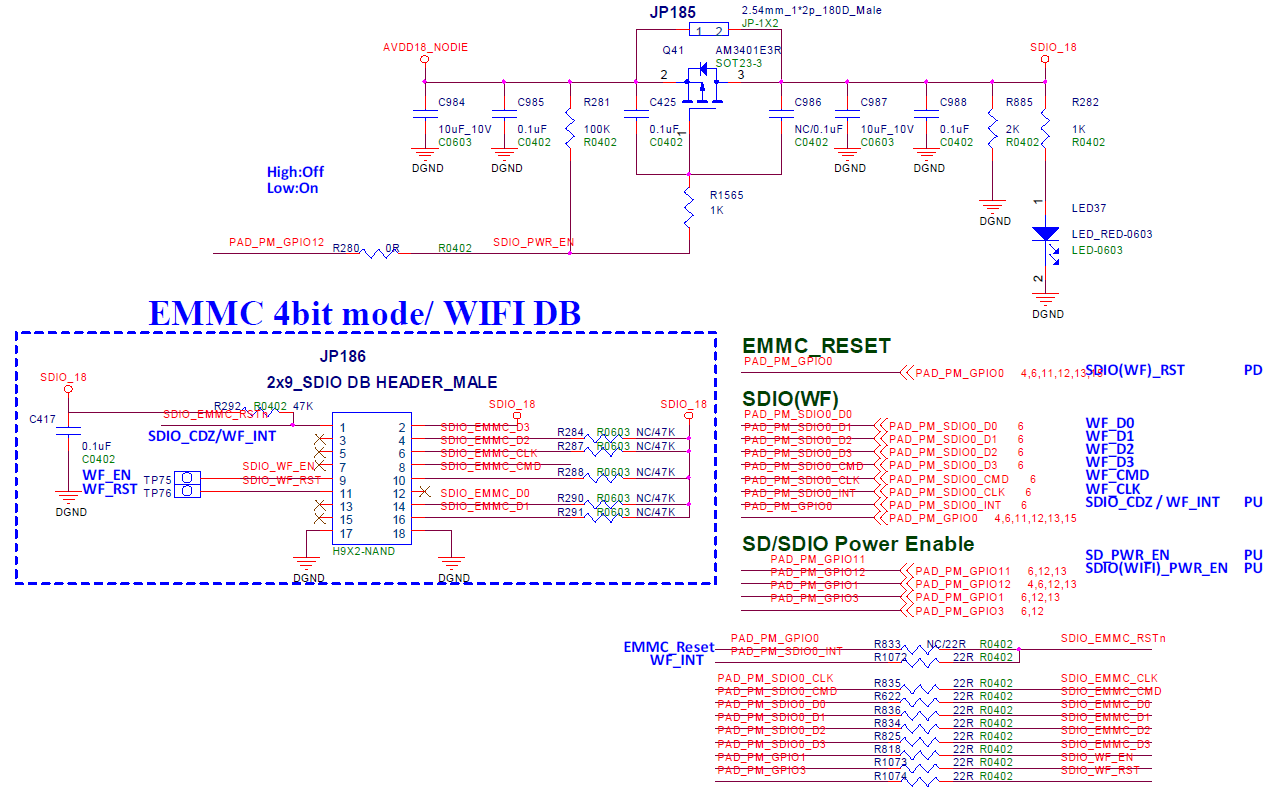

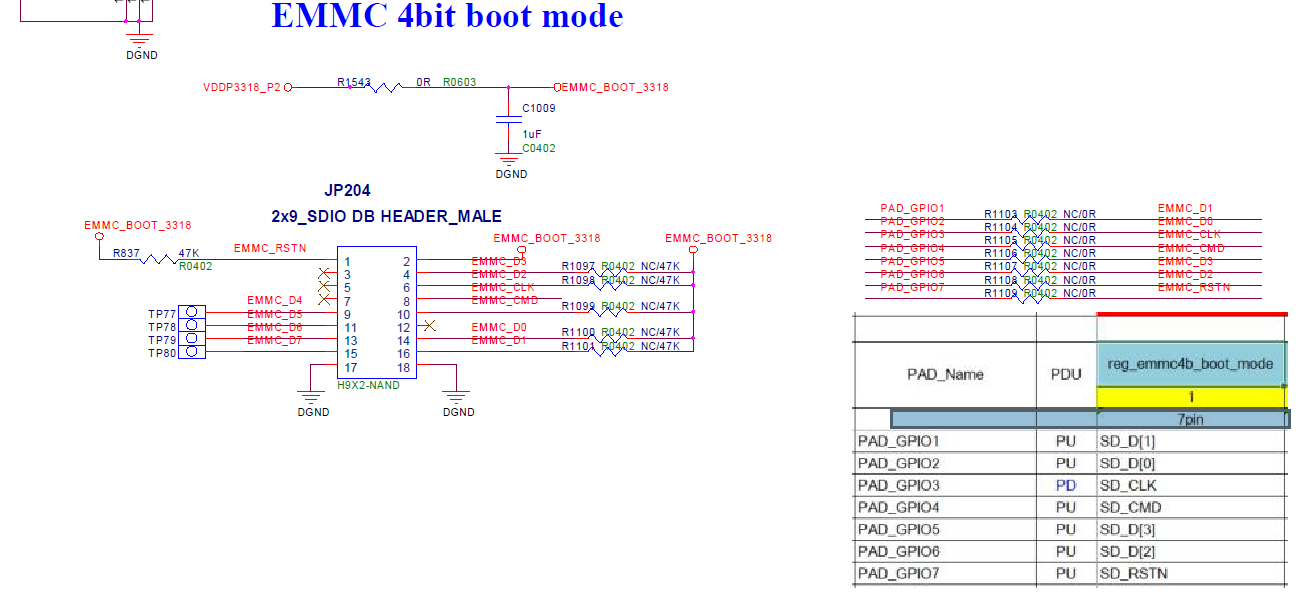

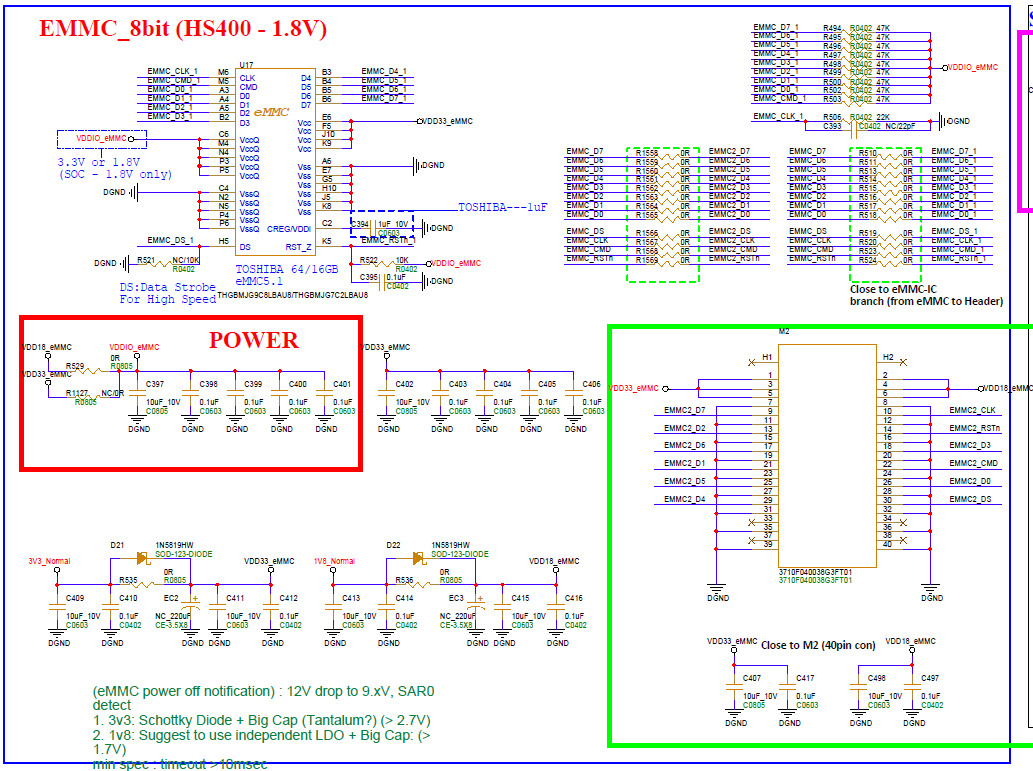

4.1. souffle¶
4.2. iford¶
5. Uboot用法介绍¶
5.1. uboot config配置¶
1. make menuconfig 2. # SigmaStar drivers --> 3. # <*> SigmaStar mmc host
uboot下eMMC驱动所在目录为drivers/sstar/mmc_host/，编译需要开启SSTAR_MMC_HOST编译选项，打开方式如上。
5.2. Dts参数配置说明¶
可以通过配置dtsi中sstar_mmc1项设定Host层driver的基本参数。dtsi的参数展示如下：
sstar_mmc1: sstar_mmc1 {
compatible = "sstar-mmc";
bus-width = <4>;
max-frequency = <48000000>;
cap-mmc-highspeed = <1>;
ip-order = <0>;
pad-orders = <3>;
pwr-on-delay = <10>;
pwr-off-delay = <50>;
fack-cdz = <0>;
rev-cdz = <0>;
clk-driving = <1>; //0~7
cmd-driving = <1>; //0~7
data-driving = <1>; //0~7
en-clk-phase = <0>; //0/1
rx-clk-phase = <0>; //0-3
tx-clk-phase = <0>; //0-3
non-removable = <1>;
status = "okay";
};
释义如下：
| 参数 | 释义 | 备注 |
|---|---|---|
| bus-width | 配置卡槽的buswidth | 4 – 4bit mode |
| max-frequency | 配置对应卡槽支持的最大时钟频率 | iford最大可支持48MHz |
| ip-order | 配置对应卡槽的IP编号 | |
| pad-order | 指定卡接哪组pad | 取值范围：(0,1,2), iford emmc mode取值范围：(3,4,5) |
| pwr-on-delay | 配置每个卡槽的power-on delay时间，以ms为单位 | SDIO设备一般需要配置delay时间以便SDIO设备加载固件及状态ready，具体时间以SDIO设备厂家的建议为准 |
| pwr-off-delay | 配置每个卡槽的power-off delay时间，以ms为单位 | |
| fake-cdz | 配置是否忽视Card detect，置1表示默认认为该槽有卡接入 | 针对固定在板上的设备，如部分SDIO设备，建议将卡槽对应项配置为1 |
| rev-cdz | 该参数可配置是否颠倒当前Board的Card detect条件 | |
| clk-driving | 配置对应卡槽的clock pad pin的driving能力 | 档位：0-7，(iford: 0-3) |
| cmd-driving | 配置对应卡槽的command pad pin的driving能力 | 档位：0-7，(iford: 0-3) |
| data-driving | 配置对应卡槽的data[3:0] pad pin的driving能力 | 档位：0-7，(iford: 0-3) |
| en-clk_phase | 配置对应卡槽是否使能 clock phase tuning | |
| rx-clk_phase | 配置对应卡槽的clock tx相位 | 档位：0-3，需en-clk_phase置1此参数才有效 |
| tx-clk_phase | 配置对应卡槽的clock rx相位 | 档位：0-3，需en-clk_phase置1此参数才有效 |
| non-removable | 配置是否不可移除设备 | 置1表示该设备不可移除 |
5.3. Uboot cmd参数说明¶
(1) emmc create
格式：
emmc create [name] [size]
说明：创建分区，name 表示分区名称，size 代表大小（Bytes）
示例：创建名为 p1 的分区，大小为 10M
emmc create p1 0xA00000
(2) emmc part
说明：显示分区，格式如下： #分区名# #分区号# #大小@偏移 (占用空间)，大小和偏移的单位为 block # #占用空间，单位为 MBytes#
示例：
SigmaStar # emmc part
U-Boot kernela 1 20480 @ 615200 ( 10M)
U-Boot rootfsa 2 409600 @ 635680 (200M)
U-Boot usera 3 614400 @ 1045280 (300M)
U-Boot data 4 4298752 @ 1659680 ( 2G)
(3) emmc remove
格式：
emmc remove [name]
说明：删除指定名称的分区
示例：删除 p1 分区
emmc remove p1
(4) emmc rmgpt
格式：
emmc rmgpt
说明：删除 UDA 的所有分区，从分区表去除分区信息，不会擦除 UDA 分区
(5) emmc read.p
格式：
emmc read.p [addr][partition_name][size]
说明：把分区数据读到内存，addr 为内存地址，partition_nam 为分区名称，size 为拷贝的数据大小(Bytes)
示例：把 p1 起始处的 0x1000Bytes 数据拷贝到内存 0x21000000
emmc read.p 0x21000000 p1 0x1000
(6) emmc write.p
格式：
emmc write.p [addr][partition_name][size]
说明：把内存数据写到eMMC分区中，addr 为内存地址，partition_nam 为分区名称，size 为拷贝的数据大小（Bytes）
示例：把内存 0x21000000起始处的0x1000Bytes的数据拷贝到eMMC p1分区
emmc write.p 0x21000000 p1 0x1000
(7) emmc write.p.continue
格式：
emmc write.p.continue [addr] [partition_name] [offset] [size]
说明：把内存数据写到分区的偏移地址处，offset 为分区偏移地址（block 单位），size 为拷贝数据大小(Bytes)
示例：把分割的三个文件（分别为 10M，20M，10M）连续地拷贝到分区 p1
emmc write.p.continue 0x21000000 p1 0x0 0xA00000 //拷贝0xA00000 Bytes数据到p1的起始地址 emmc write.p.continue 0x21000000 p1 0x5000 0x1400000 //0x5000=0xA00000/512 emmc write.p.continue 0x21000000 p1 0xF000 0xA00000 //0xF000=0x5000+0x1400000/512
(8) emmc read.p.continue
格式：
emmc read.p.continue [addr] [partition_name] [offset] [size]
说明：把分区偏移 offset 处的数据拷贝到内存
emmc read.p.continue 0x21000000 p1 0x0 0xA00000
(9) emmc erase.p
格式：
emmc erase.p [name]
说明：格式化指定分区
示例：格式化 p1 分区的数据，格式化后分区数据都为 0
emmc erase.p p1
(10) emmc erase
格式：
emmc erase
说明：擦除当前整个分区，例如当前在 UDA 分区，则擦除整个 UDA 分区，慎用！
5.4. Uboot cmd使用实例¶

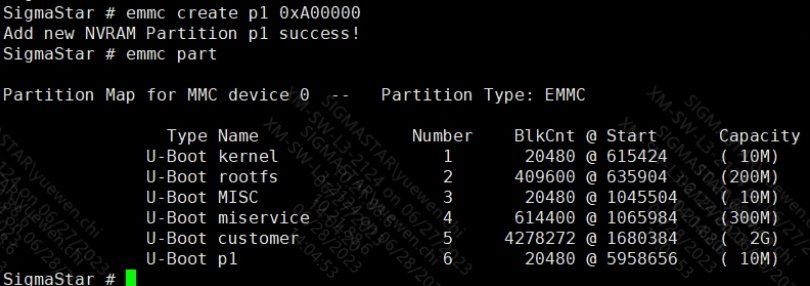

(1) 创建一个新分区p1，大小为10M

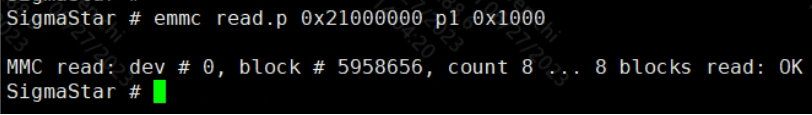

(2) 把 p1 起始处的 0x1000Bytes 数据拷贝到内存 0x21000000
(3) 把分区p1偏移 0x0 处的数据拷贝0xA00000字节到内存0x21000000

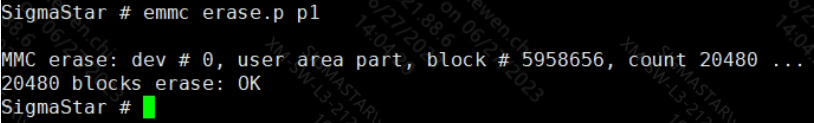

(4) 擦除分区p1的数据

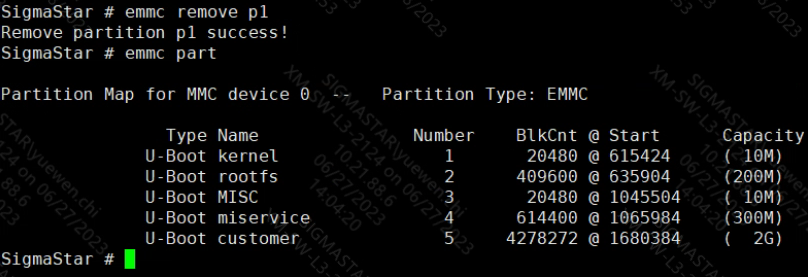

(5) 删除分区p1
6. Kernel用法介绍¶
6.1. Kernel Config配置¶
1. 关联到的驱动模块
Card层（mmc_block.ko）与Core层（mmc_host.ko）使用linux标准code，Host层（kdrv_sdmmc.ko）由Sigmastar维护，在menuconfig可将它们选择编译进kernel或编译为ko。
2. enable 对应的驱动模块
1. make menuconfig 2. # Device Drivers --> 3. # <*> MMC/SD/SDIO card support --> (mmc_core.ko) 4. # <*> MMC block device driver (mmc_block.ko) 5. # [*] SStar SoC platform drivers --> 6. # <*> SStar SD/MMC Card Interface Support (kdrv_sdmmc.ko) 7. # [ ] Support SD30 8. # [ ] Support EMMC50 9. # [*] Support SDMMC Command 10.# [*] Support SDMMC UT verify
6.2. Dts配置参数说明¶
可以通过配置dtsi中sstar_sdmmc0项设定Host层driver的基本参数。dtsi的参数展示如下：
sstar_sdmmc0: sstar_sdmmc0 {
compatible = "sstar,sdmmc";
bus-width = <4>;
max-frequency = <48000000>;
non-removable;
broken-cd;
cap-mmc-highspeed;
mmc-hs200-1_8v;
mmc-hs400-1_8v;
no-sdio;
no-sd;
//no-mmc;
reg = <0x1F008400 0x200>;
pll-reg = <0x1F283200 0x200>;
cifd-reg = <0x1F008600 0x200>;
pwr-save-reg = <0x1F008800 0x200>;
ip-order = /bits/ 8 <1>;
pad-order = /bits/ 8 <0>;
trans-mode = /bits/ 8 <1>;
fake-cdz = /bits/ 8 <0>;
rev-cdz = /bits/ 8 <0>;
pwr-on-delay = <1>;
pwr-off-delay = <30>;
support-cmd23 = /bits/ 8 <1>;
clk-driving = <2>;
cmd-driving = <2>;
data-driving = <2>;
en-clk-phase = /bits/ 8 <0>; //0/1
rx-clk-phase = <0>; //0-3
tx-clk-phase = <0>; //0-3
en-eight-phase = /bits/ 8 <0>; //0/1
rx-eight-phase = /bits/ 8 <0>; //0/1
tx-eight-phase = /bits/ 8 <0>; //0/1
interrupts = <GIC_SPI INT_IRQ_SD IRQ_TYPE_LEVEL_HIGH>,
<GIC_SPI INT_IRQ_SDIO IRQ_TYPE_LEVEL_HIGH>;
interrupt-names = "mie0_irq", "mie1_irq";
clocks = <&CLK_sd>;
clock-names = "clk_sdmmc1";
status = "ok";
};
如上图所示，eMMC设备树配置节点释义分别为：
| 参数 | 释义 | 备注 |
|---|---|---|
| bus-width | 配置对应卡槽的buswidth | 4 - 4bit mode |
| max-frequency | 配置对应卡槽支持的最大时钟频率 | iford最大时钟频率支持到48MHz |
| non-removable | 配置是否不可移除设备，置1表示默认该设备不可移除 | eMMC/SDIO设备一般设置为不可移除属性 |
| broken-cd | 配置是否使用cdz中断 | eMMC设备不使用 |
| cap-mmc-highspeed | 配置设备是否支持highspeed总线速率模式 | 默认开启支持highspeed mode |
| mmc-hs200-1_8v | 配置是否启用hs200总线速率模式 | iford未使用 |
| mmc-hs400-1_8v | 配置是否启用hs400总线速率模式 | iford未使用 |
| no-sdio | 配置设备不支持SDIO协议 | eMMC设备不支持SDIO协议 |
| no-sd | 配置设备不支持SD协议 | eMMC设备不支持SD协议 |
| reg | 配置eMMC Host Engine Bank地址 | 根据'功能描述'使用 |
| pll-reg | 配置eMMC Host Engine PLL Bank地址 | iford未使用，保持默认值即可 |
| cifd-reg | 配置eMMC Host Engine CIFD Bank地址 | eMMC Host支持adma/dma/cifd数据传输模式，推荐使用adma |
| pwr-save-reg | 配置eMMC Host Engine PSM Bank地址 | eMMC Host支持IP层面的掉电保护功能 |
| ip-order | 配置对应卡槽的IP编号 | iford当前支持0, 1两个槽位 |
| pad-order | 配置对应卡槽的padmux mode编号 | 根据实际硬件配置对应padmux mode |
| trans-mode | 配置对应的卡槽的数据传输模式 | iford未使用，默认使用adma |
| fake-cdz | 配置对应卡槽是否忽视Card Detect | eMMC未使用，保持默认值即可 |
| rev-cdz | 配置CDZ检测方向 | eMMC未使用，保持默认值即可 |
| pwr-on-delay | 配置对应卡槽的上电延迟时间 | eMMC未使用，保持默认值即可 |
| pwr-off-delay | 配置对应卡槽的下电延迟时间 | eMMC未使用，保持默认值即可 |
| support-cmd23 | 配置是否支持预设传输Block数功能 | 默认开启支持cmd23 |
| clk-driving | 配置对应卡槽的clock line的driving | 档位：0-7，(iford: 0-3) |
| cmd-driving | 配置对应卡槽的cmd line的driving | 档位：0-7，(iford: 0-3) |
| data-driving | 配置对应卡槽的data line的driving | 档位：0-7，(iford: 0-3) |
| en-clk-phase | 配置对应卡槽是否使能clock phase tuning | 0 - 禁用 / 1 - 使能 |
| rx-clk-phase | 配置对应卡槽的clock rx phase | 档位：0-3，en-clk-phase置1此参数有效 |
| tx-clk-phase | 配置对应卡槽的clock tx phase | 档位：0-3，en-clk-phase置1此参数有效 |
| en-eight-phase | 配置对应卡槽是否使能clock 8 phase tuning | 0 - 禁用 / 1 - 使能, iford暂未启用 |
| rx-eight-phase | 配置对应卡槽的clock rx phase | 档位：0-5，en-eight-phase置1此参数有效 |
| tx-eight-phase | 配置对应卡槽的clock tx phase | 档位：0-5，en-eight-phase置1此参数有效 |
| interrupts | 配置中断信息 | 保持默认值即可 |
| interrupt-names | 配置中断名称 | 与interrupts配对使用 |
| clocks | 配置eMMC Host Engine时钟源 | 保持默认值即可 |
| clock-names | 配置时钟源名称 | 与clocks配合使用 |
另外，为了方便padmux同一管理，eMMC driver还支持使用padmux.dtsi配置要使用的pad组，当padmux.dtsi中有关于eMMC或SDMMC的PUSE时，driver将优先使用该种方式配置padmux。该方式能直观得与其他模块是否存在pad冲突。实例如下：
1. padmux {
2. compatible = "sstar-padmux";
3. schematic =
4. //EMMC0
5. <PAD_GPIO1 PINMUX_FOR_EMMC4B_MODE_1 MDRV_PUSE_SDIO0_D1>,
6. <PAD_GPIO2 PINMUX_FOR_EMMC4B_MODE_1 MDRV_PUSE_SDIO0_D0>,
7. <PAD_GPIO3 PINMUX_FOR_EMMC4B_MODE_1 MDRV_PUSE_SDIO0_CLK>,
8. <PAD_GPIO4 PINMUX_FOR_EMMC4B_MODE_1 MDRV_PUSE_SDIO0_CMD>,
9. <PAD_GPIO5 PINMUX_FOR_EMMC4B_MODE_1 MDRV_PUSE_SDIO0_D3>,
10. <PAD_GPIO6 PINMUX_FOR_EMMC4B_MODE_1 MDRV_PUSE_SDIO0_D2>,
11. <PAD_PM_GPIO11 PINMUX_FOR_GPIO_MODE MDRV_PUSE_SDIO0_PWR>,
12. <PAD_GPIO7 PINMUX_FOR_EMMC_RST_MODE_1 MDRV_PUSE_SDIO0_CDZ>,
13. };
依据客户实际情况，替换第一栏PAD名以及该pad对应的第二组pad mode即可。
6.3. Sample code¶
无。
6.4. 模块使用介绍¶
linux系统启动后，正常加载eMMC驱动，并识别eMMC Card后，会创建对应的块设备节点/dev/mmcblk*。使用fdisk、mkfs、mount、dd工具可对MMC设备申请分区、格式化分区、挂载分区并对挂载分区进行读写等操作。
另外驱动提供sysfs进行debug，进入/sys/devices/soc0/soc/{reg}.sstar_sdmmc0目录下可进行操作：
1. cd /sys/devices/soc0/soc/{reg}.sstar_sdmmc0
2.
3. # 查看eMMC Host时钟频率
4. cat debug_get_sdmmc_clock
5.
6. # 查看eMMC Host与Device上一次通信状态
7. cat debug_get_sdmmc_status
8.
9. # 设置[slotNo] emmc的bootbus值
10. echo [slotNo] [bootbus] > eMMC_bootbus
11. # 查看所有slot的emmc的bootbus值。
12. cat eMMC_bootbus
13.
14. # 指定起始位置和Block数对eMMC Device进行擦除
15. echo [startblkAddr] [blkcnt] > eMMC_erase
16.
17. # 设置[slotNo] eMMC Device支持HW reset
18. echo [slotNo] > eMMC_hwreset
19. # 查看eMMC Device是否开启HW reset支持
20. cat eMMC_hwreset
21.
22. # 设置 eMMC Device的boot启动分区
23. echo [partconf] > eMMC_partconf
24. #[partconf] -0: don't support boot
25. # -1: boot0 partition
26. # -2: boot1 partition
27. # -7: UDA
28. # 查看eMMC Device的boot启动分区
29. cat eMMC_partconf
30.
31. # 设置eMMC 写保护范围(按group设置)
32. echo [otption] [address] <size> > eMMC_write_protect
33. #[option] -0: Set the eMMC address of the group to be 'write protect'
34. # -1: Clear the eMMC address of the group remove 'write protect'
35. # -2: Ask the eMMC address of the group whether it's in 'write protect'?
36. # -3: ASK the eMMC address of the group about the 'write protect' type
37. #[address] 单位：block
38. #[size] 单位: block
39.
40. # 设置eMMC总线宽度
41. echo [buswidth] > sdmmc_bus_width_set
42. #[buswidth] -2: 4bit buswidth
43. # -3: 8bit buswidth(iford not support)
44. # -others: invalid
45.
46. # 设置eMMC clock和Timing mode
47. echo [clk_freq] > sdmmc_clk_timing_set
48. #[clk_freq] 单位：Hz
49. # -[0,12MHz): set clock only
50. # -[12MHz, 26MHz]: set timing to MMC_TIMING_LEGACY and set clock
51. # -(26MHz, 50MHz): set timing to MMC_TIMING_MMC_HS and set clock
52.
53. # 设置eMMC Host使用中断或polling模式
54. echo [intr_en] > sdmmc_inter_polling_set
55. #[intr_en] -0: polling mode
56. # -1: interrupt mode
57. # Tips: 如果eMMC Host已经工作在polling模式，则无法切换到interrupt模式
58.
59. # 对[slotNo] eMMC Device进行硬复位
60. echo [slotNo] > sdmmc_reset
61. # iford not support
62.
63. # 设置eMMC pin的驱动能力
64. echo [slotIndex] [signalLine] [drvLevel] > set_sdmmc_driving_control
65. echo [slotIndex] [drvLevel] > set_sdmmc_driving_control
66. echo [signalLine] [drvLevel] > set_sdmmc_driving_control
67. echo [drvLevel] > set_sdmmc_driving_control
68. #[slotIndex]: 0-1
69. #[signalLine]: "clk"/"cmd"/"data"/"all"
70. #[drvLevel]: 0-7 (iford support 0-3)
7. API参考¶
该功能模块需打开CONFIG_SUPPORT_SDMMC_COMMAND配置项，提供以下接口：
| API名称 | 功能 |
|---|---|
| SDMMC_Init | 初始化eMMC驱动并识别设备 |
| SDMMC_WriteData | 写数据到eMMC设备 |
| SDMMC_ReadData | 从eMMC设备读取数据 |
| eMMC_EraseBlock | 擦除eMMC设备中的指定数据 |
| eMMC_GetExtCSD | 获取eMMC设备的ExtCSD寄存器内容 |
7.1. SDMMC_Init¶
-
目的
初始化eMMC驱动并识别设备
-
语法
U16_T SDMMC_Init(struct sstar_sdmmc_slot *p_sdmmc_slot)
-
参数
参数名称 描述 p_sdmmc_slot eMMC对应的控制块，驱动注册时生成并添加到mmc_host私有变量中 -
返回值
返回值 描述 0 成功 other 失败
7.2. SDMMC_WriteData¶
-
目的
写数据到eMMC设备
-
语法
U16_T SDMMC_WriteData(struct sstar_sdmmc_slot *p_sdmmc_slot, U32_T u32CardBlkAddr, U16_T u16BlkCnt, U8_T *pu8DataBuf)
-
参数
参数名称 描述 p_sdmmc_slot eMMC对应的控制块，驱动注册时生成并添加到mmc_host私有变量中 u32CardBlkAddr 写入eMMC的Block地址 u16BlkCnt 写入的Block数 pu8DataBuf 待写入的数据缓存地址 -
返回值
返回值 描述 0 成功 other 失败
7.3. SDMMC_ReadData¶
-
目的
读EMMC中的数据。
-
语法
U16_T SDMMC_ReadData(struct sstar_sdmmc_slot *p_sdmmc_slot, U32_T u32CardBlkAddr, U16_T u16BlkCnt, U8_T *pu8DataBuf)
-
参数
参数名称 描述 p_sdmmc_slot eMMC对应的控制块，驱动注册时生成并添加到mmc_host私有变量中 u32CardBlkAddr 读取eMMC的Block地址 u16BlkCnt 读取的Block数 pu8DataBuf 存放数据的缓存地址 -
返回值
返回值 描述 0 成功 other 失败
7.4. eMMC_EraseBlock¶
-
目的
擦除eMMC中指定地址的数据。
-
语法
U16_T eMMC_EraseBlock(struct sstar_sdmmc_slot *p_sdmmc_slot, U32_T u32BlkAddrStart, U32_T u32BlkAddrEnd)
-
参数
参数名称 描述 p_sdmmc_slot eMMC对应的控制块，驱动注册时生成并添加到mmc_host私有变量中 u32BlkAddrStart 擦除的起始地址 u32BlkAddrEnd 擦除的结束地址 -
返回值
返回值 描述 0 成功 other 失败
7.5. eMMC_GetExtCSD¶
-
目的
获取eMMC设备的ExtCSD寄存器内容。
-
语法
U16_T eMMC_GetExtCSD(struct sstar_sdmmc_slot *p_sdmmc_slot, U8_T *pu8DataBuf)
-
参数
参数名称 描述 p_sdmmc_slot eMMC对应的控制块，驱动注册时生成并添加到mmc_host私有变量中 pu8DataBuf 保存ExtCSD内容的缓存地址 -
返回值
返回值 描述 0 成功 other 失败
8. Debug & FAQ¶
根据eMMC卡实际可能遇到的问题，分为以下几个类型：
1. 识别卡失败
若卡识别失败，需要确定是响应获取失败还是传输信号不好有CRC问题，区分问题可以通过抓波形确定，具体区别以及debug方法如下：
-
响应获取失败
现象：波形上只有host发出去的command，没有device返回的response
debug方法：首先确定电压和clock是否正常，其次看波形上是否有command发出去，若前面两个都没有问题，再确定卡是否有回复响应，若没有响应检查device状态。
-
信号不好有CRC问题
现象：从波形看command和response都正常，则考虑CRC问题
debug方法：若有CRC问题，先需要排除硬件问题，比如：device接触是否良好，是否有外接干扰等。然后再尝试更改dts里的driving档位，若还有问题则需要考虑调整clock phase。
2. 读写失败
若是在正常读写过程中遇到问题，需要确定是读写超时问题，还是信号不好有CRC问题，区分问题可以通过log确定，超时问题有timeout的字眼，debug方法如下：
-
读写超时
现象：报错log里有timeout的字眼
debug方法：首先需要确定当前clock频率以及bus width是否是期望配置的值，其次可以将驱动里的超时时间再加大试试，若还有超时问题，则需要抓波形详细分析。
-
信号不好有CRC问题
现象：排除以上问题，则可能是CRC问题
debug方法：debug方法见前文，另外读写过程中的CRC问题，若对速率要求不是很高，可以考虑降频或者降bus width。
