FLASH使用参考

1. 驱动配置

1.1. Hardware Capabilities

当前SigmaStar的Flash相关外设支持硬件相关的属性如表1-1：

表1-1：Flash外设支持属性

功能	描述
RIU mode	通过cpu操作寄存器操作flash
DMA mode	通过dma操作flash过程无需cpu干预
Clock Speed	支持的频率有54MHz 86MHz 104MHz 108MHz
Single mode	标准SPI通讯模式
Dual mode	在标准SPI模式的基础上MISO也作为数据传输线使用
Quad mode	在Dual mode基础上WP HLD也作为数据传输线使用

支持的Flash功能如表1-2：

表1-2：Flash支持功能

功能	描述
Read Data	标准读取（03h）
Fast Read	快速读取（0Bh）
Fast Read Dual Output	快速双线读取（单线发送命令地址 3Bh）
Fast Read Dual I/O	快速双线读取（双线发送命令地址 BBh）
Fast Read Quad Output	快速四线读取（单线发送命令地址 6Bh）
Fast Read Quad I/O	快速四线读取（四线发送命令地址 EBh）
Page Program	页写入（02h）
Quad Input Page Program	四线写入（32h）

注：表格中列举的为常用命令，不同的厂商的flash可能存在差异，命令仅供参考

1.2. 设备树配置

SPINOR驱动的设备树配置如下：

1. flashisp {
2.         compatible = "mtd-flashisp";
3.         status = "ok";
4. };

SPINAND驱动的设备树配置如下：

1. spinandflash {
2.         compatible = "ms-spinand";
3.         status = "ok";
4. };

Flash相关的设定都会从SNI文件中解析，所以设备树文件中的节点仅用于匹配驱动及控制驱动的开启与否。

1.3. 内核配置

不同的启动方式都有对应的配置文件，请使用相对应的配置文件，无需修改。

2. 系统方案

2.1. 分区划分

SPINOR的启动镜像一般包含：CIS、IPL、IPL_CUST和Uboot，以上四个镜像将会被打包为一个完整的二进制文件，一般为boot.bin。

CIS中包含SNI、PNI和Support List。PNI为分区的信息，包括分区的起始地址，分区的大小等信息，IPL、IPL_CUST等软件使用该文件获取分区信息，该文件中的分区信息与mtdparts的信息通过project打包文件保持一致，如果手动修改，可能会无法开机。Support List为当前支持的所有Flash的信息，信息包括操作的命令，时钟的频率，使用单线模式还是四线模式等等信息。系统上电后，软件通过读取Flash的ID匹配到对应的Flash信息，再将匹配到的信息更新到SNI，SNI储存的即当前Flash的信息。

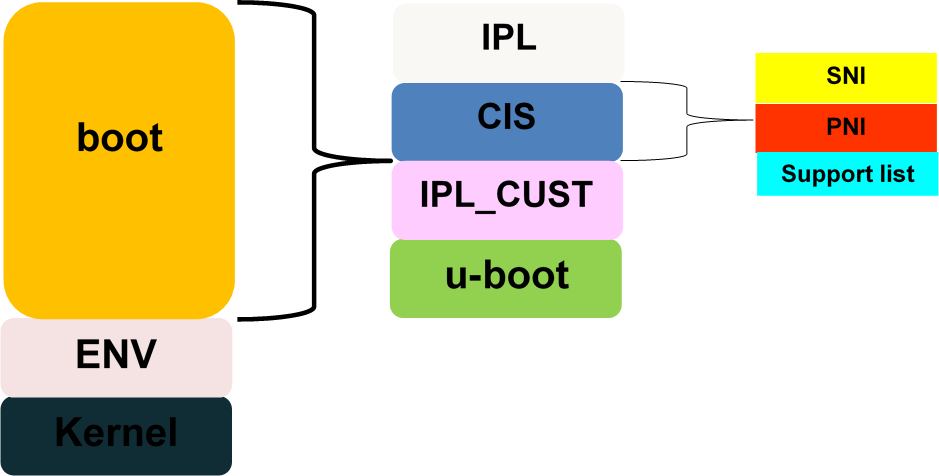

具体分布如图2-1所示：

图2-1：SPINOR分区划分

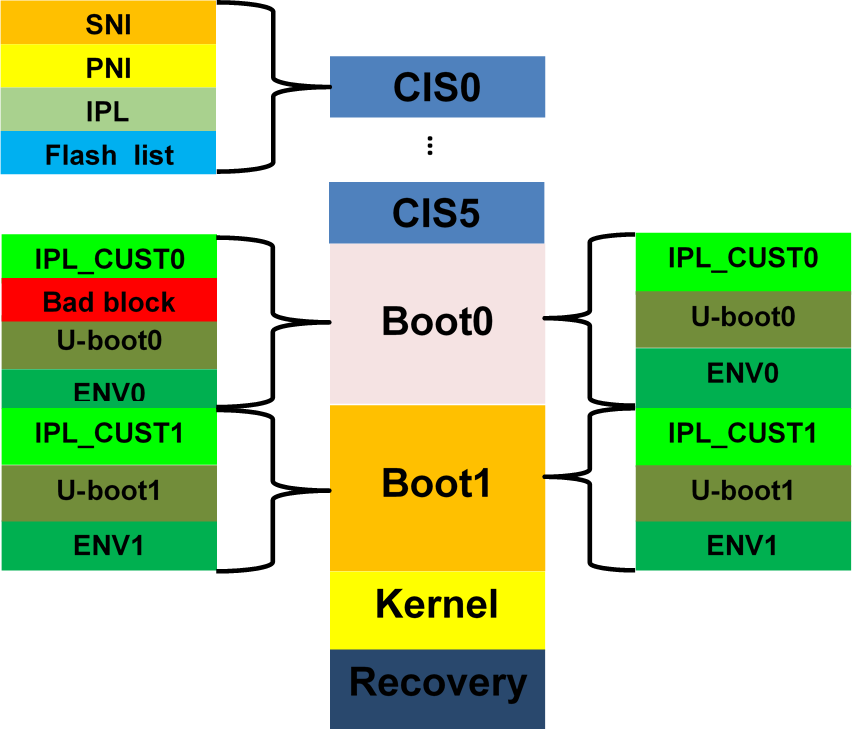

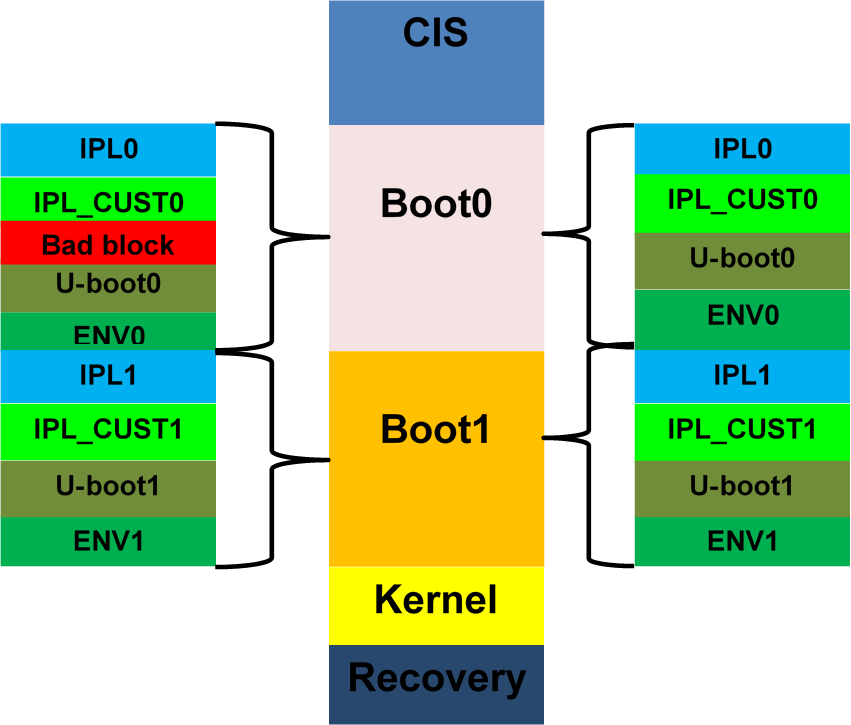

SPINAND的镜像基本组成单元和SPINOR类似，不同的是由于SPINAND Flash存在坏块的物理特性，导致SPINAND需要有备份分区，且每个分区尾部需要预留备份块用于坏块处理。如图2-2所示：

图2-2：SPINAND分区划分

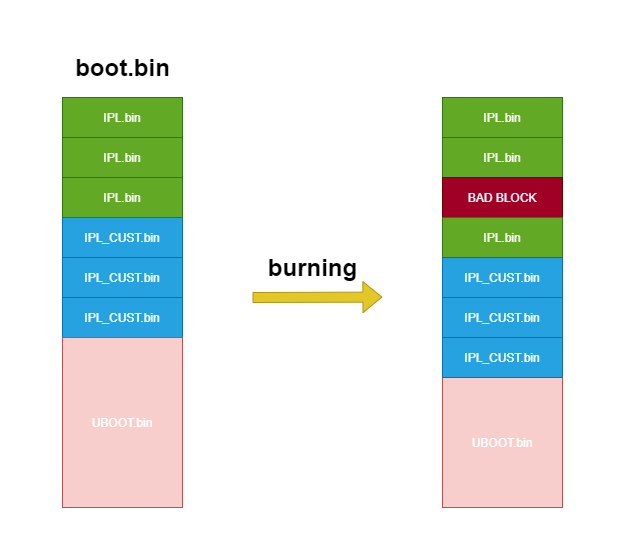

上述的分区设置需要保证存储CIS与IPL的两个BLOCK为好块，为了优化这个问题Maruko中新增了将IPL与CIS合并，并写至BLOCK 0/2/4/6/8中进行启动，仅需保证包含CIS和IPL的BLOCK存在一个好块即可正常启动，其余特性保持不变。Alkaid的Maruko config中已有对应实现config。其分区示意图如下：

2.2. SPINAND分区调整

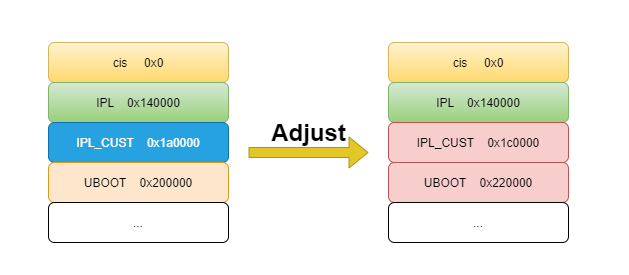

由于SPINAND Flash存在坏块的物理特性，当检测到坏块时，需要往后顺移一个块，然后重新调整PNI中的分区信息。当分区可用的备用块不够时，再切换到另外的分区运行。

烧录完成后的第一次开机会重写PNI，并根据BOOT分区是否存在坏块而调整IPL IPL_CUST UBOOT分区的起始位置。

2.3. BBT AND BBM

BBT（Bad Block Table - 坏块表）

坏块表用于记录Flash每个块是否为坏块的状态，系统上电后，IPL会检测block 1、3、5、7、9上是否存在坏块表，如果不存在坏块表，则会扫描整颗Flash确定每个块的坏块状态，并生成坏块表。

BBM:（Bad Block Manage - 坏块管理）

在启动过程中，读取分区数据时，如果发现数据存在被纠正，且纠正的位数超过了设定的阈值，则会将数据进行重写（若无BBM分区则默认不触发）。如图2-5所示：

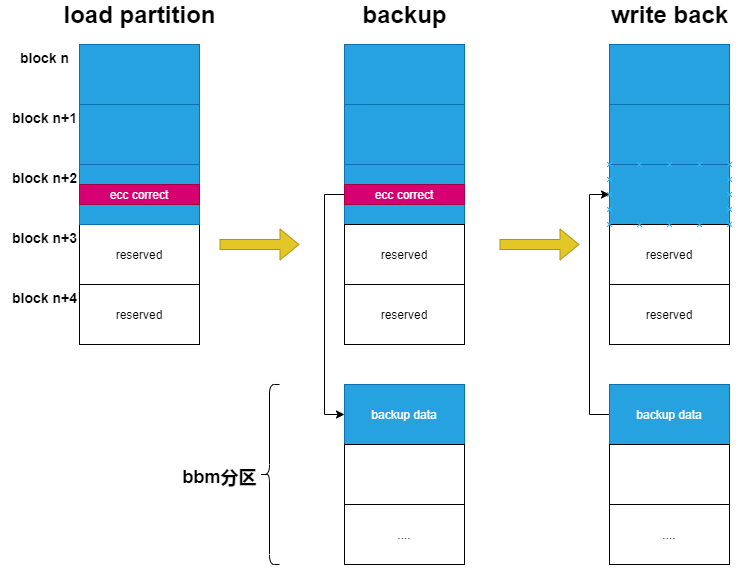

图2-5：坏块管理

如图2-5所示，在读取的过程中检测到 block n+2 中的某个页已经发生了位翻转，且位翻转的位数大于设定的阈值且小于可纠正的位数（大于可纠正的位数时的数据是不可靠的），则会将存在位翻转的块的数据搬移到备份块中，再将备份分区的数据重新写回发生位翻转的块中，可大大降低位翻转的位数超过可纠正位数的最大值。

3. SNI LIST support

3.1. SNI编辑工具的使用

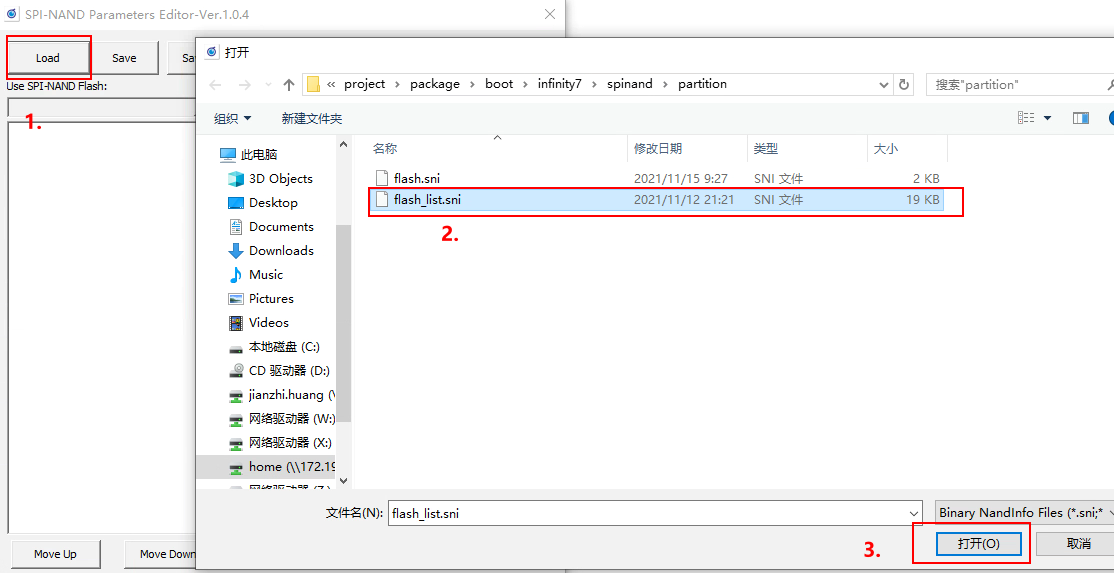

打开SNI：（需1.0.4版本及其以上）

新增Flash：

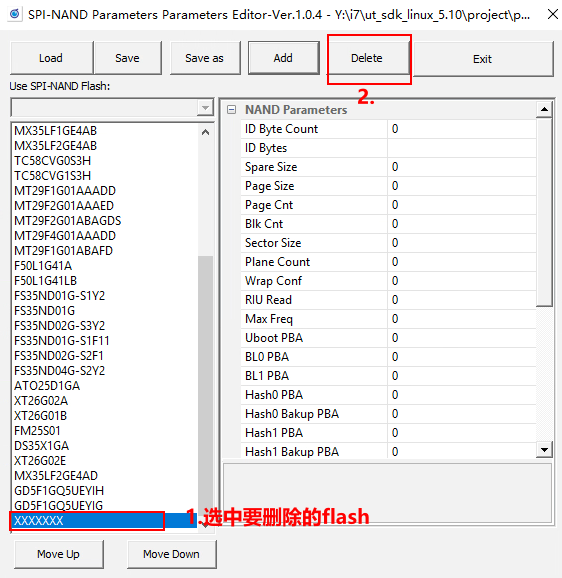

删除Flash：

3.2. Nand Flash Sni List Support

3.2.1. 基本属性

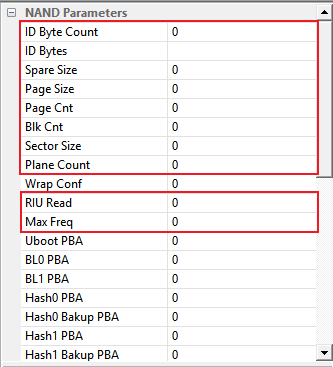

Flash的基本属性设定界面如图3-4所示：

图3-4：Flash的基本属性设定界面

图中的参数及对应的描述如下表所示：

参数	描述
ID Bytes Count	FLASH ID 对应的字节数
ID Byte	FLASH ID 用于识别Flash（ps：read ID command：0x9F）
Spare Size	oob区域的长度
Page Size	页长度，单次写入的最大字节数
Page Count	一个block包含几个page
Block Count	一颗Flash包含几个block
Sector Size	Flash ECC用来计算ecc校验码的单位长度
Plane Count	部分Flash存在多plane设计，读写时序与单plane的会略有差异，不填写时默认为0
RIU Read	用于选择是DMA数据传输还是RIU数据传输，DMA数据传输更快，0：DMA 1：RIU
Max Freq	选择时钟频率，调试时建议54M，实际应用请根据flash规格书来确认

3.2.2. 特殊设定

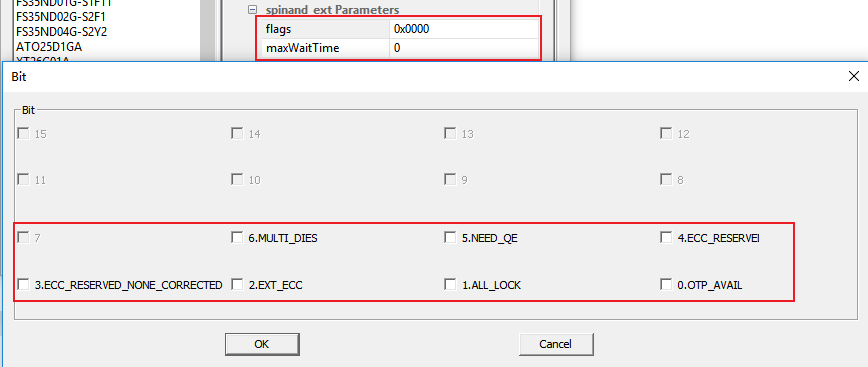

Flash的特殊属性设定界面如图3-5所示：

图3-5：Flash的特殊属性设定界面

图中的参数及对应的描述如下表所示：

参数	描述
BIT6	MULTI_DIES，根据Flash规格书填写
BIT5	NEED_QE，Flash在进行quad read，quad write时，需要设置QE bit
BIT4	ECC_RESERVER（预留）
BIT3	ECC_RESERVED_NONE_CORRECTED，当ECC_S1 | ECC_S0为2b’11时，如果表示不可纠正，则勾选
BIT2	EXT_ECC，未使用
BIT1	ALL_LOCK，原本表示会在初始化阶段将Flash unlock，目前无论是否勾选都会执行unlock，无效bit
BIT0	OTP_AVAIL，未使用
MaxWaitTime	Flash完成某个动作的最大等待时长，单位us，建议10*（Block erase time）

3.2.3. 寄存器设置

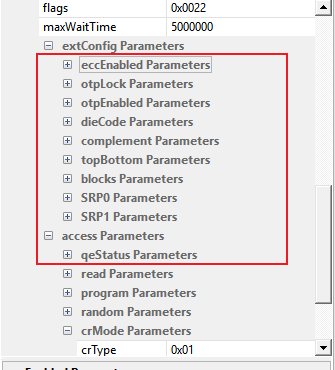

Flash的寄存器设置界面如图3-6所示：

图3-6：Flash的寄存器设置界面

图中的参数及对应的描述如下表所示：

参数	描述
EccEnabled Parameters	ECC enable，使能后ecc功能开启，用于数据校验及修复
OtpLock Parameters	锁定Otp区域，锁定后，OTP区域只读
OtpEnabled Parameters	OTP enable，使能后，可访问flash otp区域数据
DieCode Parameters	Die Code，切换die，（多die结构的flash才需要填写）
Complement Parameters	写保护相关，用于写保护区域的补余
TopBottom Parameters	写保护相关，用于选择写保护开始地址：upper还是lower
Blocks Parameters	写保护相关，用于选定写保护区域
SRP0 Parameters	寄存器保护（未使用）
SRP1 Parameters	寄存器保护（未使用）
QeStatus Parameters	QE bit相关信息，使能QE，用于quad read、quad write

3.2.4. 数据操作设定

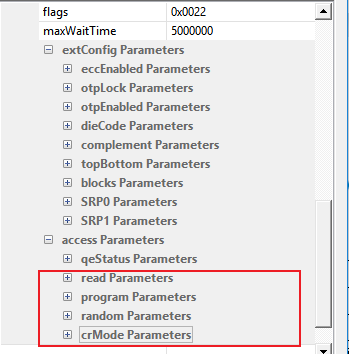

Flash的数据访问相关设置界面如图3-7所示：

图3-7：Flash的数据访问相关设置界面

图中的参数及对应的描述如下表所示：

参数	描述
Read Parameters	读数据命令配置，用于修改single read、dual read、quad read
Program Parameters	写数据命令配置，用于修改single write、quad write
Random Parameters	写数据命令配置，（与Program相比，Random不会将cache的值重置）
CrMode Parameters	Cr mode命令配置，内容较多，不在此处展开，详见：Cr mode配置

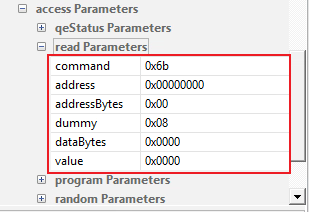

所有的Parameter的组成都是一样的，如图3-8所示：

图3-8：Parameter组成字段

Parameter各字段的含义如下表所示：

参数	描述
Command	操作的命令（图中的0x6b即为读操作的命令）
Address	操作的地址，如读写不需要设置地址，读写寄存器命令需要设置地址
Address Bytes	地址长度
Dummy	Dummy Cycle数，时序上要求设置的dummy Cycle数
Data bytes	寄存器数据长度，读写寄存器时，需要读出或写入的数据长度
Value	寄存器数据内容，通常要填写对应功能位在寄存器的位置Mask

因为所有的命令数据结构都是共用的，所以有些字段并不是该命令必须的。如读写的命令，只需要设置命令和dummy count，其他的不需要设置。而读写寄存器的命令则需要设置命令、命令地址、命令地址长度、数据掩码（mask），具体可以参考Flash数据手册灵活调整。接下来已一个实例来具体讲解如何新增一个Flash的支持。

3.3. 常规配置示例

接下来以XT26G02E为例，讲解如何从数据手册中查找参数并录入到SNI中。

3.3.1. 添加型号

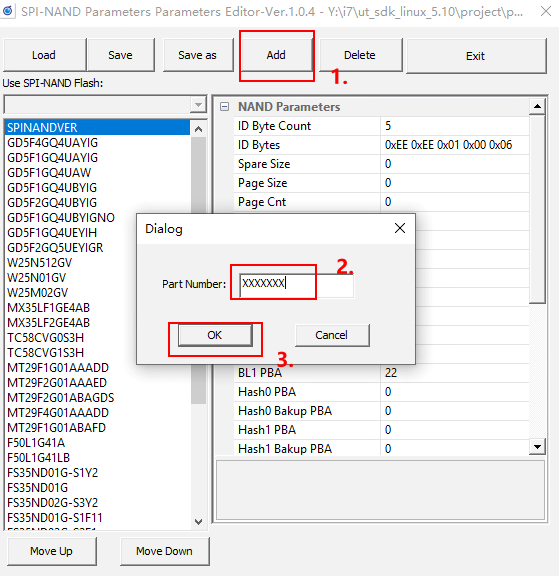

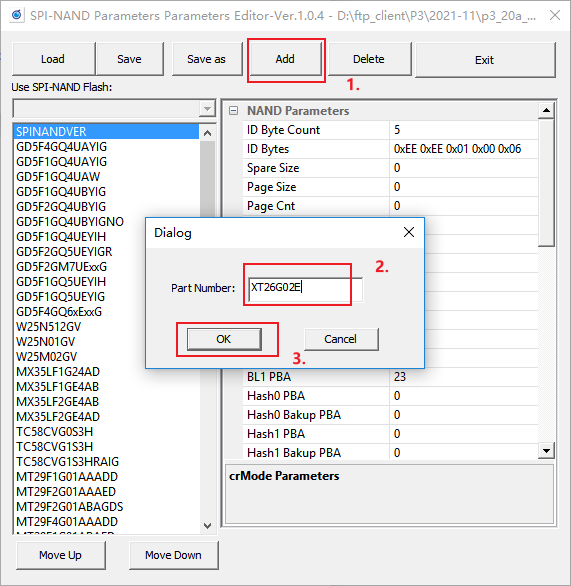

点击“add”按钮，输入Flash型号，点击“OK”新增空白的配置，操作步骤如图3-9所示：

图3-9：添加型号

3.3.2. 添加基本参数

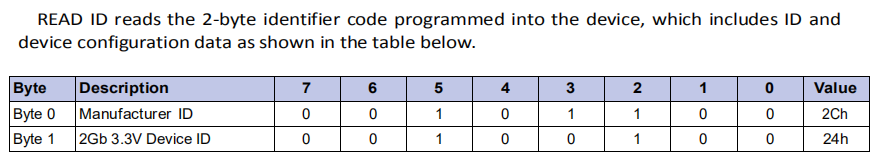

如图3-10所示，XT26G02E的ID为两字节0x2C 0x24两个字节：

图3-10：XT26G02E的ID字节

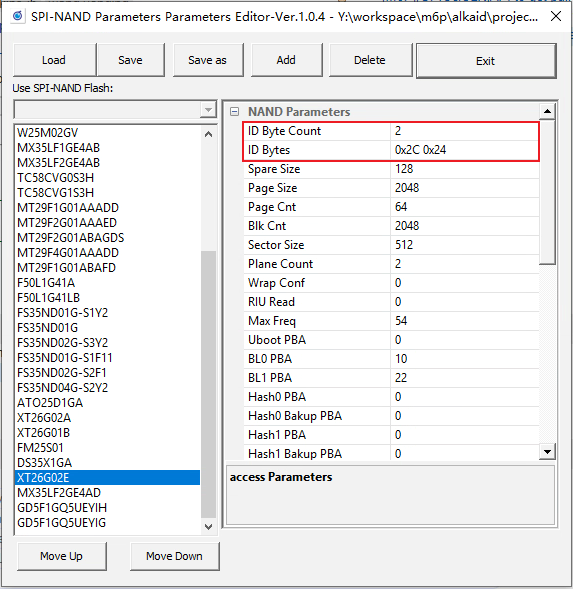

在ID Byte Count栏位中填入2，ID Bytes栏位中填入 0x2C 0x24，如图3-11所示：

图3-11：XT26G02E ID Byte填写

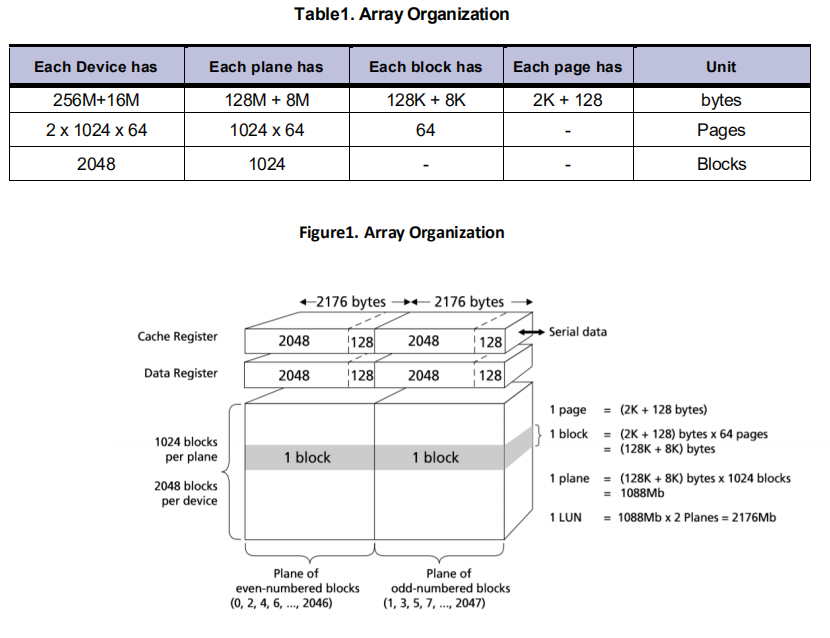

如图3-12和图3-13所示，XT26G02E的页大小（Page Size）为2048字节，每一个块（Block）包含64个页（Page），每一页除2048字节有效数据外，还包含128字节空数据区域（Spare Size）。Plane数目为2，总的块数量为2048个。

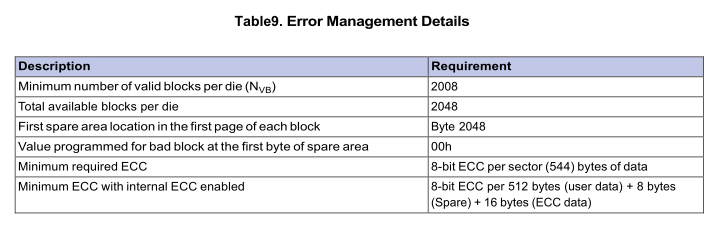

图3-12：Error Management Details

图3-13：Array Organization

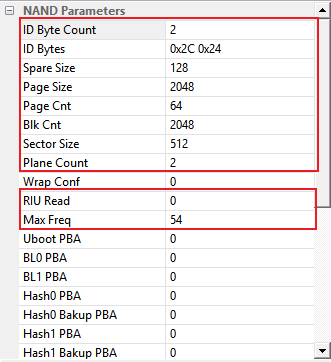

对应修改SNI如图3-14：

图3-14：SNI修改

图3-14中，RIU Read为是否使用RIU模式，设置为零为RIU模式，设置为一为DMA模式，Max Freq为Flash时钟运行频率，根据需求设置。

其他配置暂时未使用，请保持默认。

3.3.3. 添加特殊设定

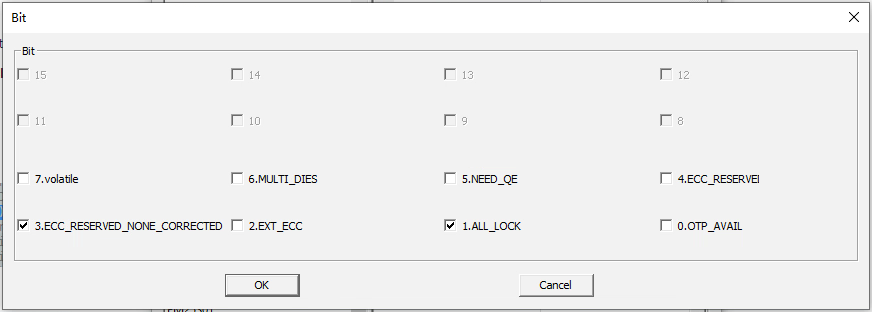

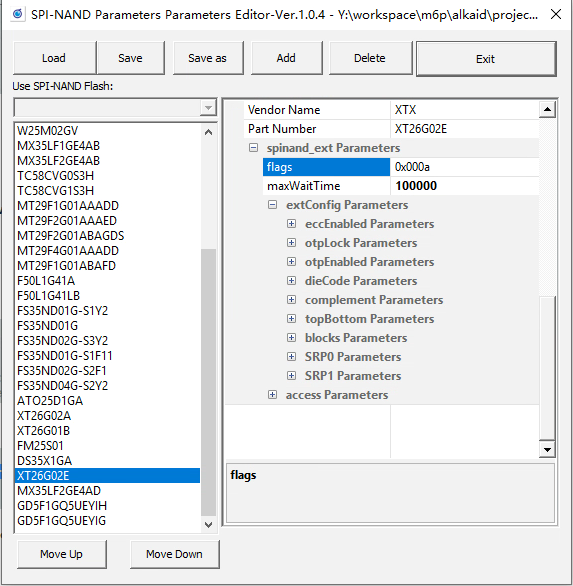

双击图3-15蓝色区域会弹出图3-16的配置界面：

图3-15：双击蓝色区域

图3-16：弹出配置界面

如图3-16中，7.volatile用于表示状态寄存器（status register）中QE（Quad Enable）位是否为非易失性（non-valatile），如果勾上则为易失性（volatile）的，易失性的状态寄存器QE位的值在系统重新上下电后，数据会丢失，需要重新设置。非易失性的状态寄存器QE位的值在系统重新上下电后还会保留原先设置的值，但非易失性的寄存性有寿命限制，如果频繁写非易失性的状态寄存器会造成状态寄存器失效。

如图3-17中，该型号的Flash不需要设置QE位，所以该位置不需要勾选。

图3-17：Feature Settings

6.MULTI_DIES 代表该型号的Flash是否为多DIE的设计，通过数据手册的描述，未找到关于多DIE的描述，所以该位置不勾选。

5.NEED_QE 代表该型号的Flash在使能四线模式时，是否需要设置QE位，如图3-17中的信息可以知道该型号的Flash不需要设置QE位。

4.ECC_RESERVED_ CORRECTED 表示如果ECC状态寄存器11表示ECC Corrected则需要勾选。

3.ECC_RESERVED_NONE_CORRECTED 表示如果ECC状态寄存器11表示ECC Corrected则需要勾选。

图3-18：ECC Status Register Bit Descriptions

2.EXT_ECC 保留字段。

1.ALL_LOCK 表示芯片默认是否为锁定状态，如果勾选的话，驱动会自动解锁，建议默认勾选。

0.OTP_AVAIL 保留字段。

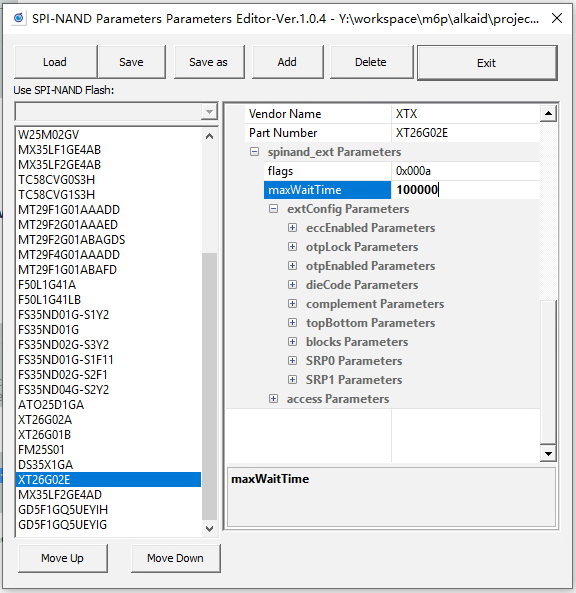

图3-19：maxWaitTime

图3-19中maxWaitTime表示读写擦最大的等待超时时间，如果在最大的超时时间内没检查到成功的标志，则会退出当前的操作。一般取最大超时时间的10倍，如果查询到成功后会马上返回，所以加大超时时间在正常使用的情况下不会增加启动时间。如图3-20中，最大的超时时间为10ms，工具的时间单位为us，则设置为100000。

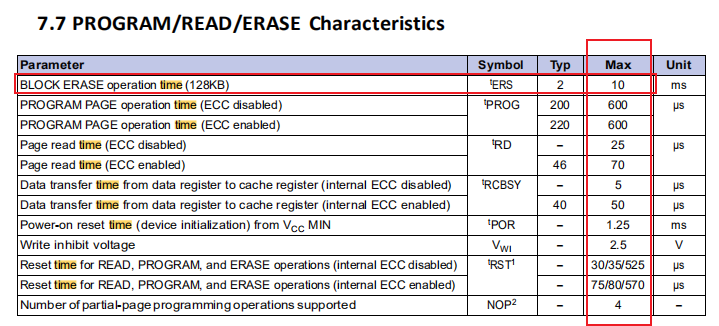

图3-20：PROGRAM/READ/ERASE Characteristics

3.3.4. 添加寄存器操作

通过图3-21可以知道该型号的Flash获取状态寄存器的命令为0x0F，因为当前所用的众多Flash的读寄存器的命令都是一样的，所以命令栏可以不填，也可以填。

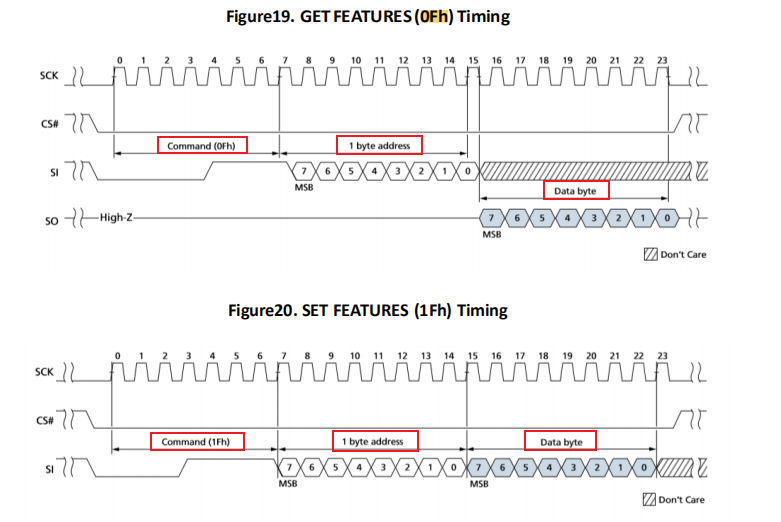

图3-21：GET FEATURES(0Fh) Timing

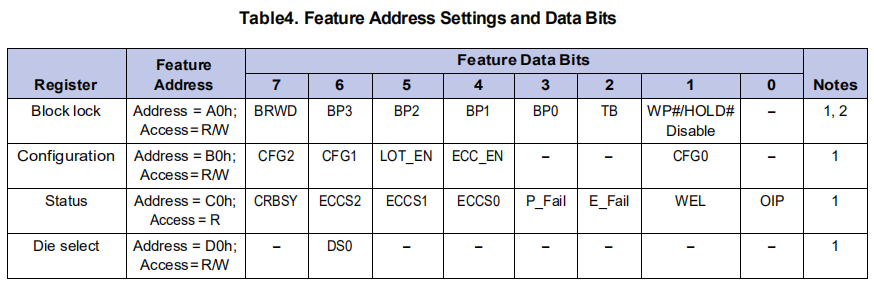

寄存器的对应地址及各位代表的意思如图3-22所示：

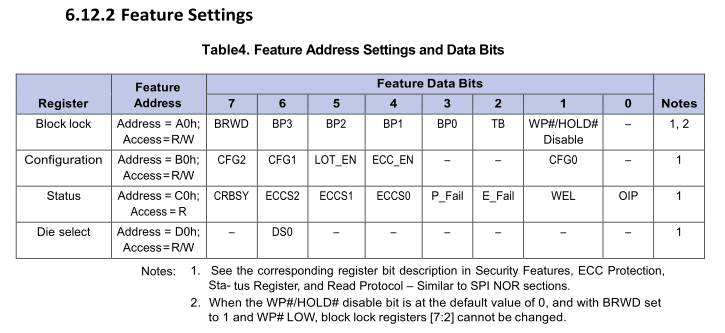

图3-22：Feature Address Settings and Data Bits

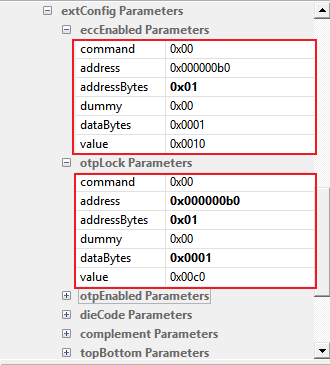

如图3-22可以知道ECC Enable位在地址为0xB0的寄存器的Bit 4，则address填0xB0地址的长度如图3-21为1字节，则addressBytes填0x01，无dummy时钟，则dummy栏位填0x00，寄存器的数据长度为1字节，则dataBytes栏位填0x01，Bit4对应的掩码（Mask）为0x10，则value栏位填0x10。如图3-23所示：

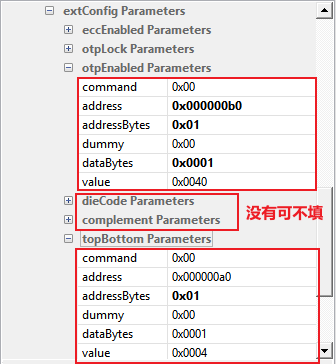

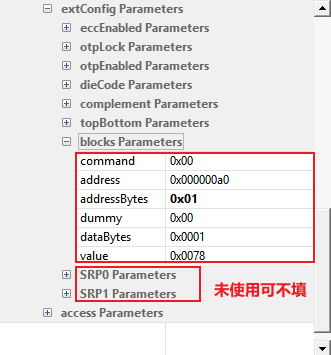

图3-23：参数填写1

图3-24：参数填写2

图3-25：参数填写3

其他参数以此类推。

3.3.5. 添加数据操作

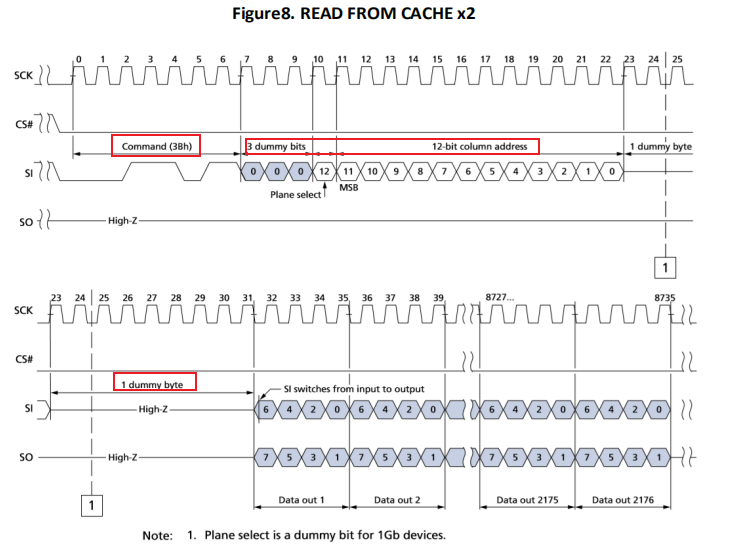

单线模式：

由flash规格书所示，可以得到以下信息：

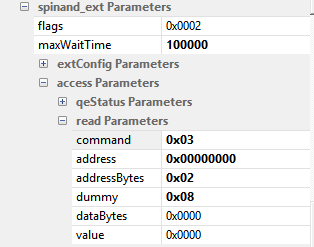

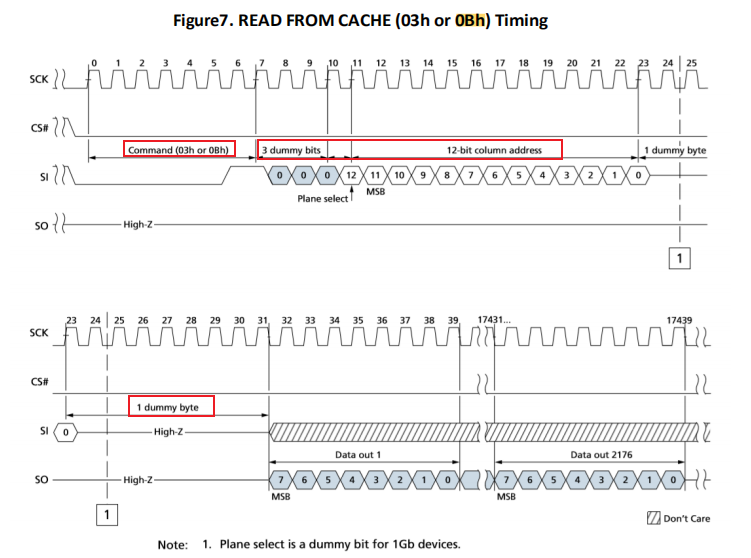

• 读时序为：0x03(command) + 2byte address(addressBytes) + 8 Dummy Cycles(dummy) + data

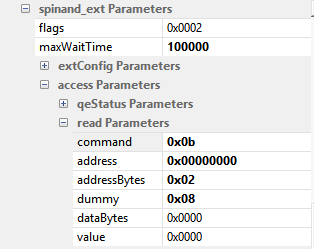

• 读时序为：0x0B + 2byte address + 8 Dummy Cycles + data

四线模式：

由flash规格书所示，可以得到以下信息：

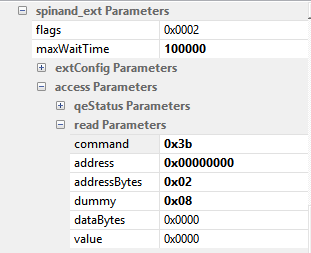

• 读时序为：0x3B + 2byte address + 8 Dummy Cycles + data

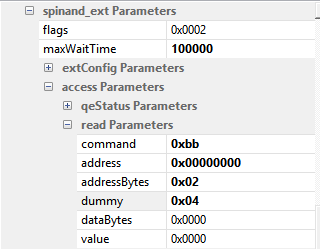

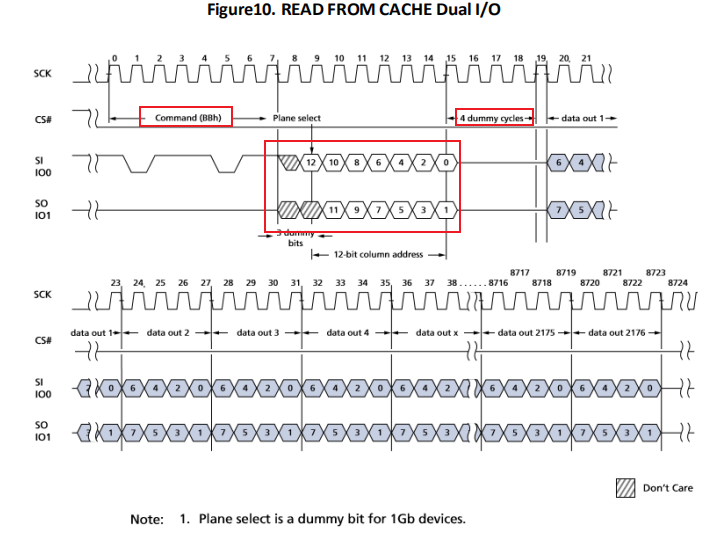

• 读时序为：0xBB + 2byte address + 4 Dummy Cycles + data

四线模式：

由flash规格书所示，可以得到以下信息：

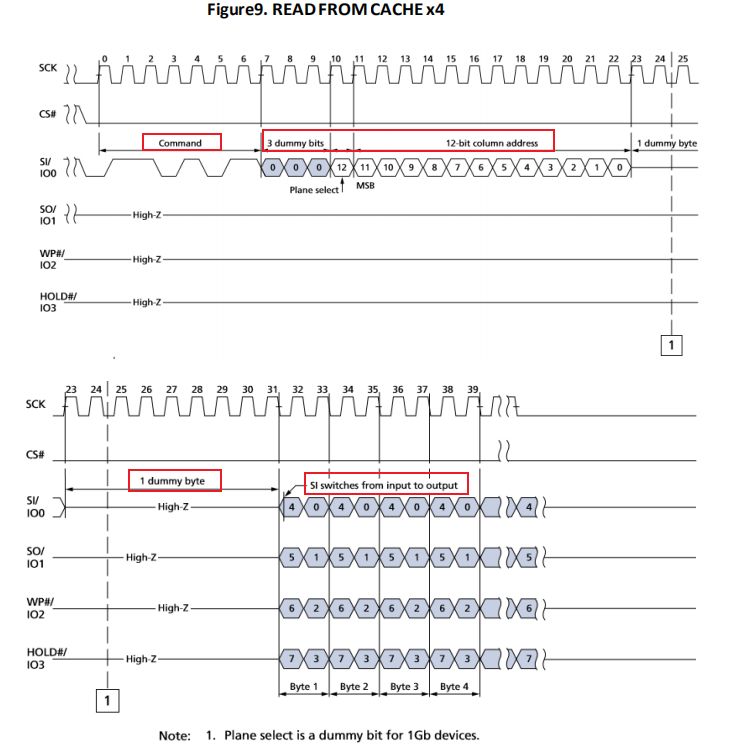

• 读时序为：0x6B + 2byte address + 8 Dummy Cycles + data

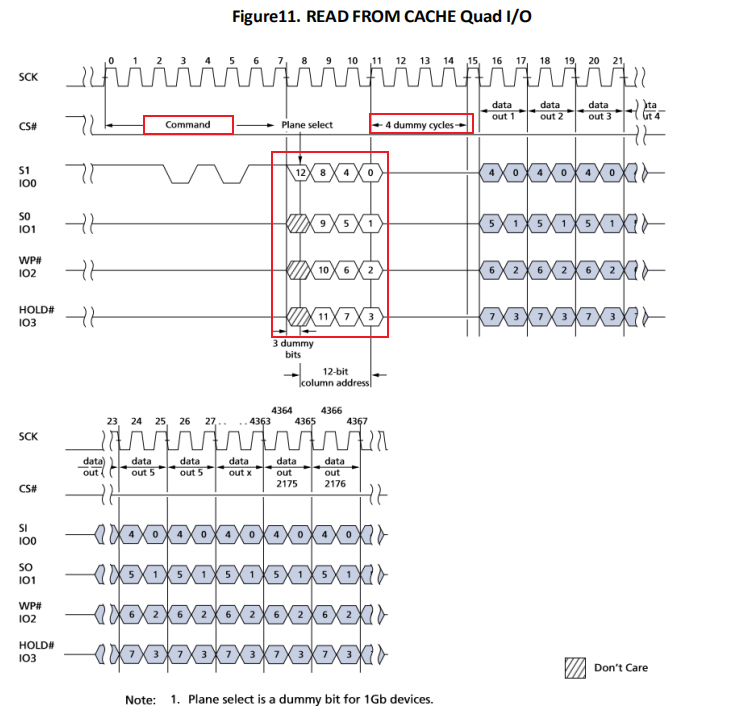

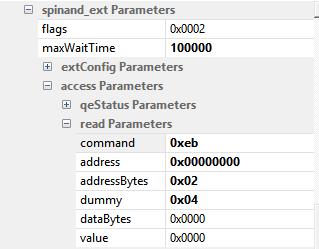

• 读时序为：0xEB + 2byte address + 4 Dummy Cycles + data

单线写入：

由flash规格书所示，可以得到以下信息：

• PROGRAM写时序为：0x02 + 2byte address + data

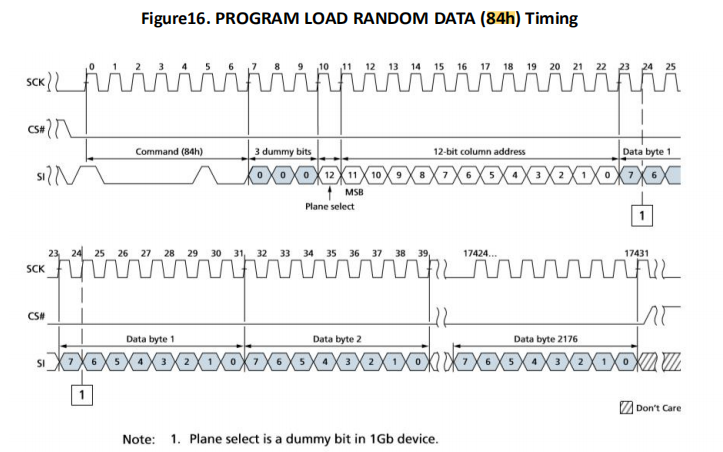

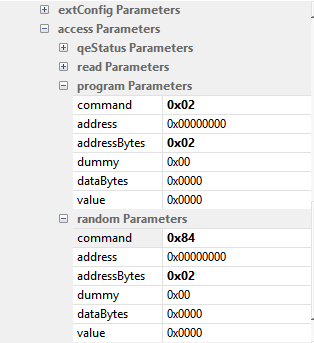

• RANDOM写时序为：0x84 + 2byte address + data

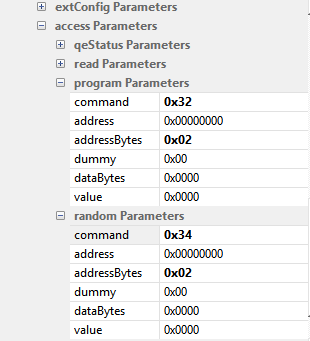

单线写入：

由flash规格书所示，可以得到以下信息：

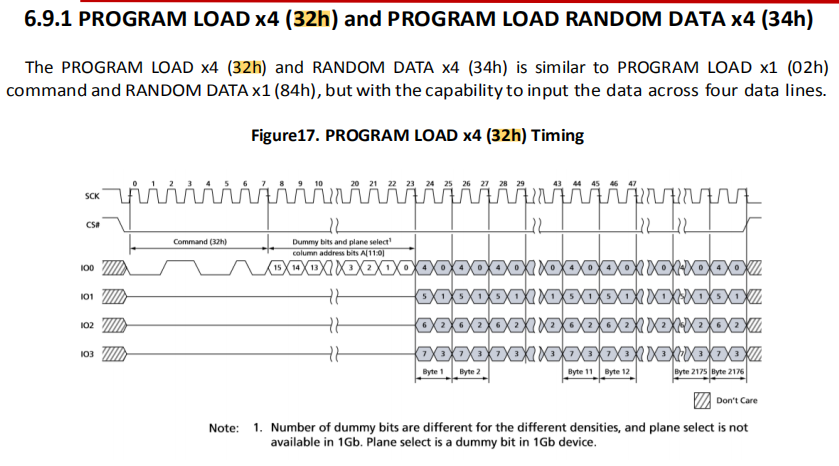

• PROGRAM写时序为：0x32 + 2byte address + data

• RANDOM写时序为：0x34 + 2byte address + data

3.4. Continuous Read示例

Continuous Read目前主要支持的两种类型：without BUFF mode和BUFF mode。

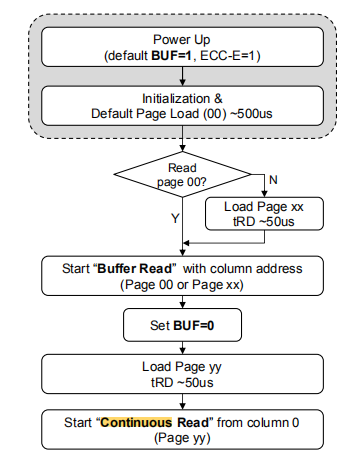

• Without BUFF mode



  Note：flow已经在driver中实现，只需在Sni中配置BUF bit，及read cache command

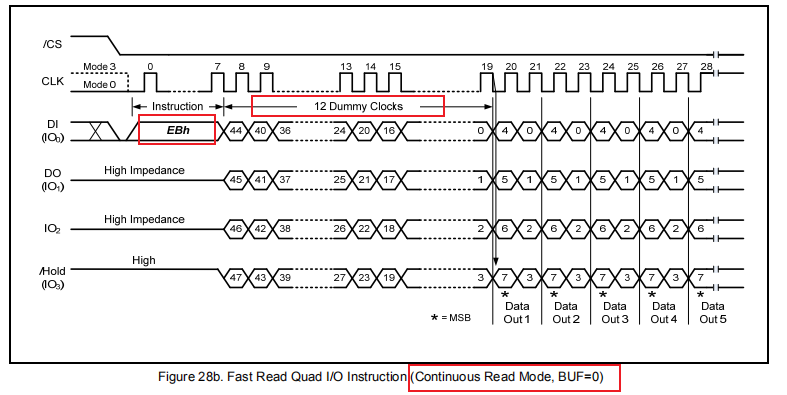

  以W25N01GVxxIG为例：



  四线读取：

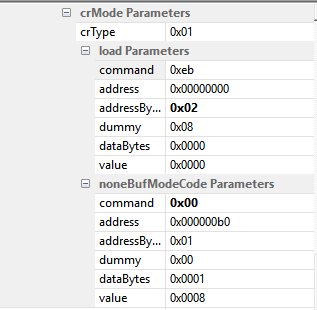

  由flash规格书所示，可以得到以下信息：

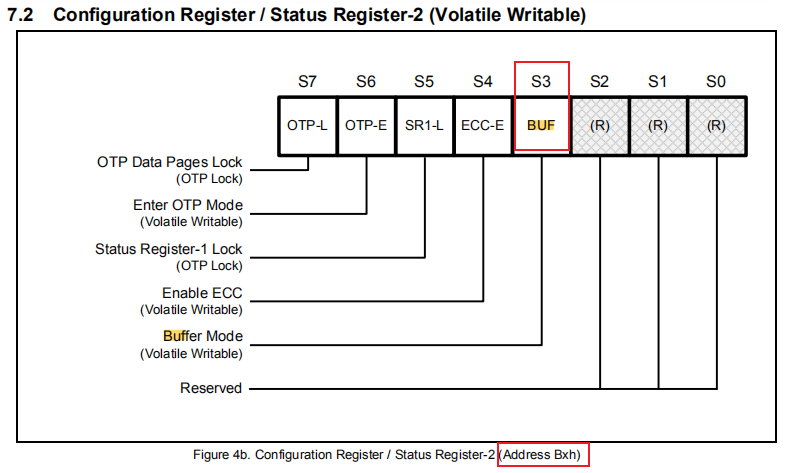

  • BUF bit（address ：0xB0 Mask：0x08）

  • RANDOM写时序为：0xEB + 2byte address + 8 Dummy Cycles + data

  Note：

  因driver仍采用command + address + dummy+ data的方式（此处address以2byte计算）

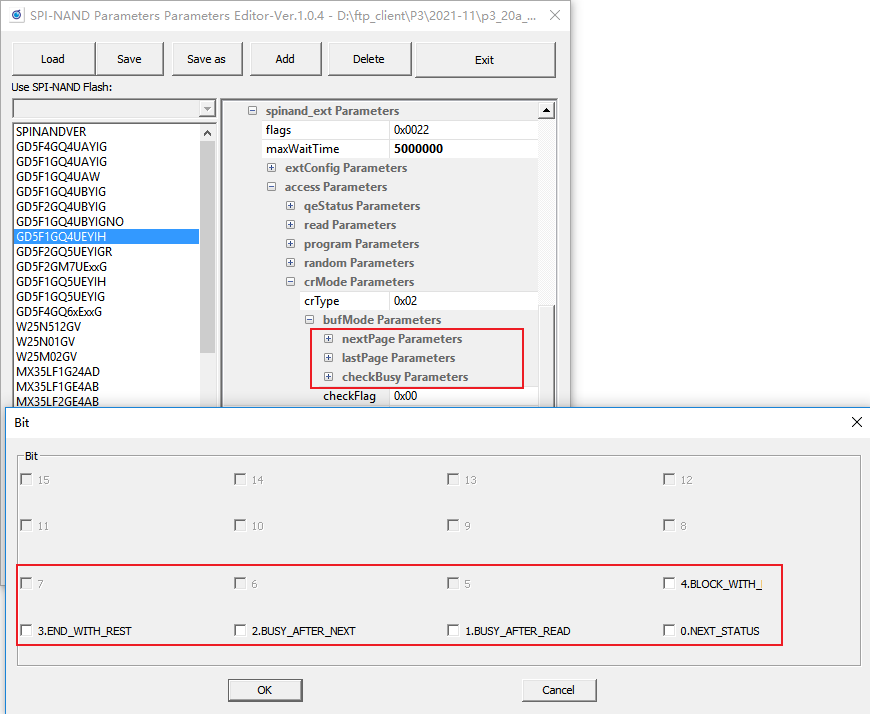

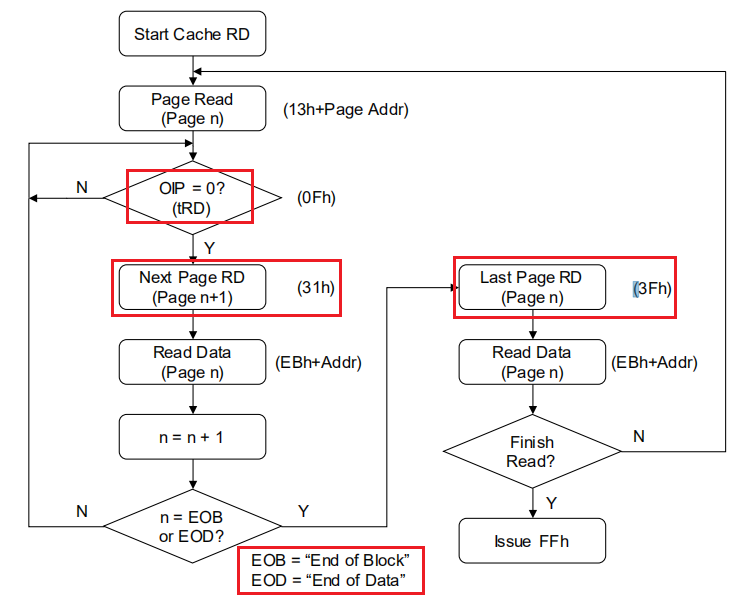

• BUFF mode



  参数	描述
  NextPage Parameters	读取下一个page使用的command
  LastPage Parameters	读取最后一个page使用的command
  CheckBusy Parameters	读取下一个page或读取最后一个page时需要check busy时填写

  参数	位域	描述
  BLOCK_WITH_LAST	BIT4	Continuous read不能超过一个block时，则勾选
  END_WITH_REST	BIT3	结束continuous read时，需要执行reset时，则勾选
  BUSY_AFTER_NEXT	BIT2	读取下一个page需要check busy时则勾选且CheckBusy Parameters要填
  BUSY_AFTER_READ	BIT1	读取最后一个page需要check busy时则勾选且CheckBusy Parameters要填
  NEXT_STATUS	BIT0	读取下一个page需要check busy时则勾选（此处check的是OIP）

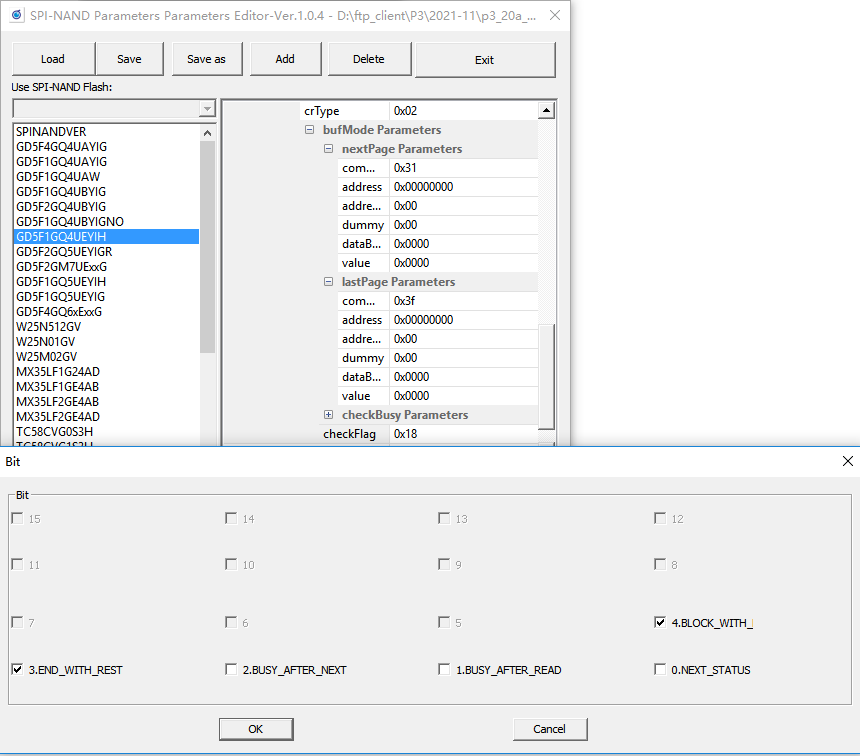

  以GD5F1GQ4UEYIH为例：



  由flash规格书所示，可以得到以下信息：

  • Next Page command：0x31

  • Last Page command：0x3F

  • 读取下一个page时需要：check OIP

  • Continuous read不能超过一个block



3.5. Nor Flash Sni List Support

3.5.1. 基本属性

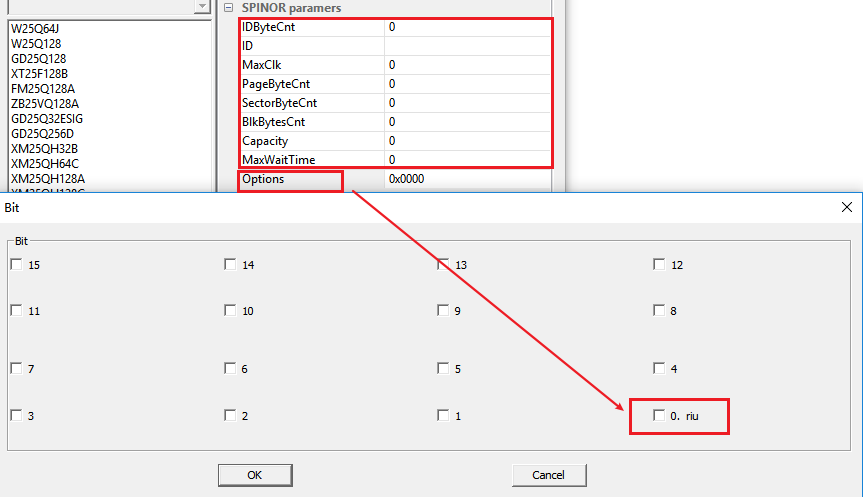

参数	描述
FLASH ID	作用于识别flash（如read ID command：0x9F）
Max Clk	选择CLK speed，调试时建议54M，实际应用请根据flash规格书来确认
Page Byte Count	页长度，单次写入的最大字节数
Sector Byte Count	Sector erase的字节数
Block Byte Count	Block erase的字节数（如command：0xD8）
Capacity	Flash 总大小
Max Wait Time	flash完成某个动作的最大等待时长，单位us，建议10*（Block erase time）
Options Bit0	用于选择DMA数据传输或RIU数据传输（ 0：DMA 1：RIU）

3.5.2. 高级属性

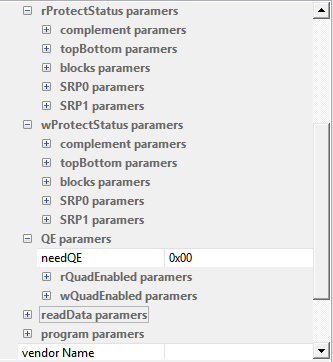

软件的高级属性设置界面如图3-38所示：

图3-38：软件的高级属性设置界面

读取相关的属性的含义如下表所示：

参数	描述
Complement paramers	用于写保护的模式选择
TopBottom paramers	用于写保护选择顶端模式还是底端模式
Blocks paramers	写保护的参数，具体参考数据手册写保护章节
SRP0 paramers	寄存器保护（预留）
SRP1 paramers	寄存器保护（预留）
rQuadEnable paramers	使能四线模式

写入相关的属性的含义如下表所示：

参数	描述
Complement paramers	用于写保护的模式选择
TopBottom paramers	用于写保护选择顶端模式还是底端模式
Blocks paramers	写保护的参数，具体参考数据手册写保护章节
SRP0 paramers	寄存器保护（预留）
SRP1 paramers	寄存器保护（预留）
rQuadEnable paramers	使能四线模式

注意： 有填写rQuadEnable or wQuadEnable需将needQE设置为0x01

参数	描述
ReadData paramers	读数据相关的设置
Program paramers	写数据相关的设置

所有的Parameter的组成都是一样的，如图3-39所示：

图3-39：Parameter的组成字段

Parameter各字段的含义如下表所示：

参数	描述
Command	操作的命令（图中的0x6b即为读操作的命令）
Address	操作的地址，如读写不需要设置地址，读写寄存器命令需要设置地址
Address Bytes	地址长度
Dummy	Dummy Cycle数，时序上要求设置的dummy Cycle数
Data bytes	寄存器数据长度，读写寄存器时，需要读出或写入的数据长度
Value	寄存器数据内容，通常要填写对应功能位在寄存器的位置Mask

因为所有的命令数据结构都是共用的，所以有些字段并不是该命令必须的。如读写的命令，只需要设置命令和dummy count，其他的不需要设置。而读写寄存器的命令则需要设置命令、命令地址、命令地址长度、数据掩码（mask），具体可以参考Flash数据手册灵活调整。接下来已一个实例来具体讲解如何新增一个Flash的支持。

3.6. 示例

接下来以XT26G02E为例，讲解如何从数据手册中查找参数并录入到SNI中。

3.6.1. 添加型号

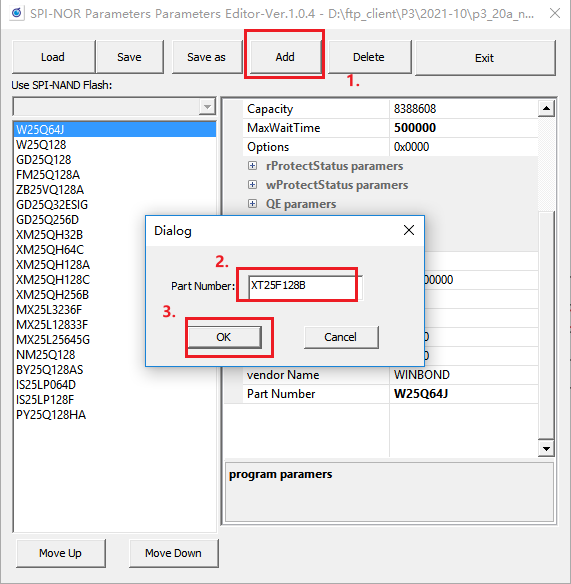

点击“add”按钮，输入Flash型号，点击“OK”新增空白的配置，操作步骤如图3-50所示：

图3-50：添加型号

3.6.2. 添加基本参数

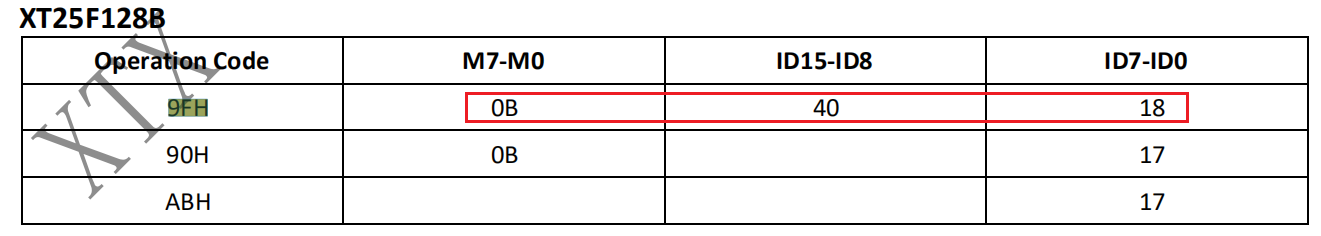

如图3-51所示，XT25F128B的ID为两字节0x0B 0x40 0x18三个字节：

图3-51：XT25F128B的ID字节

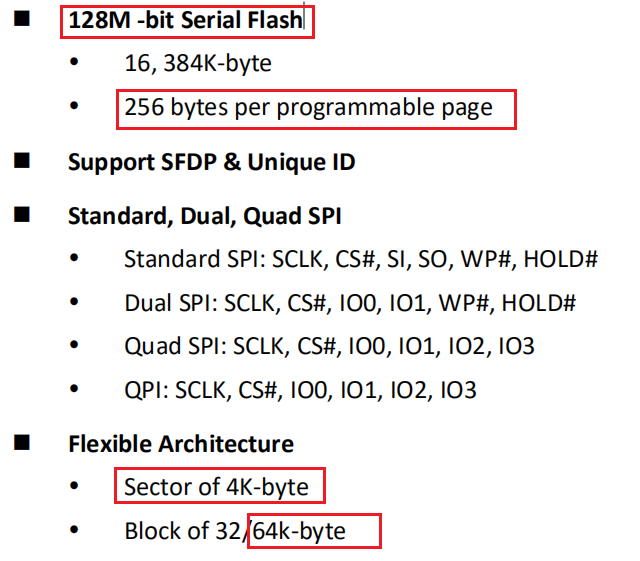

如图3-52所示，可以看到Flash的基本大小信息：

图3-52：Flash信息

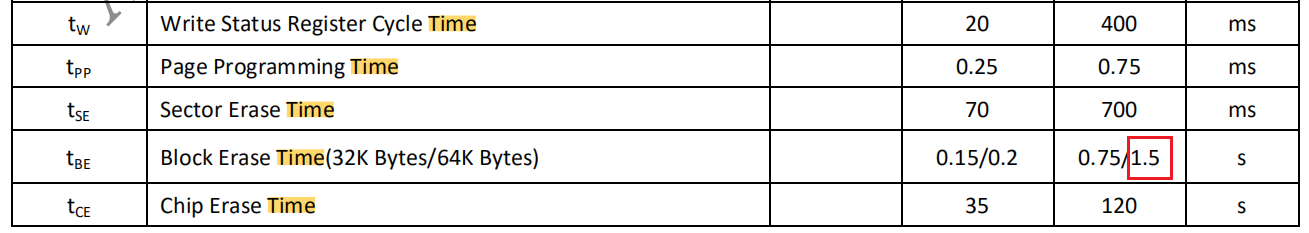

如图3-53所示，可以获取到最大的超时时间为1.5秒：

图3-53：超时时间

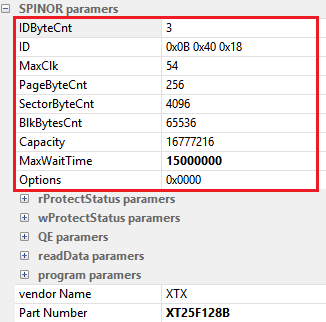

综上可以得出的数据，修改参数设置如图3-54：

图3-54：修改参数

3.6.3. 添加寄存器操作

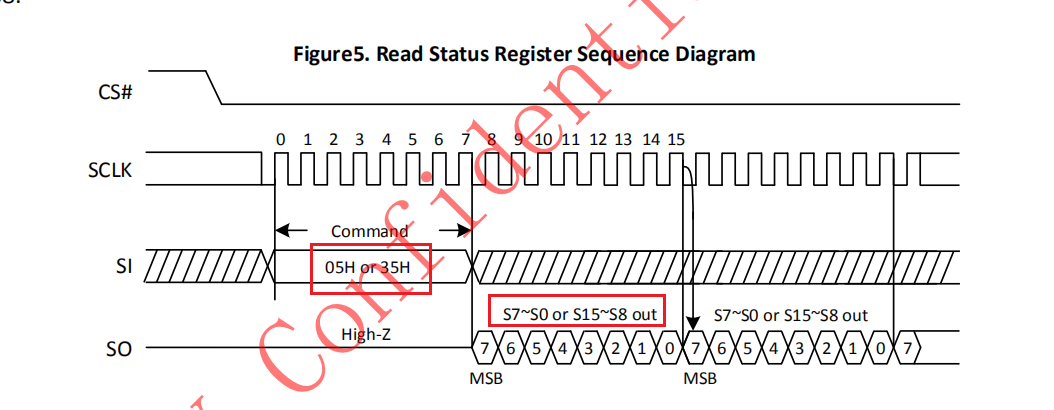

图3-55：Read Status Register Sequence Diagram

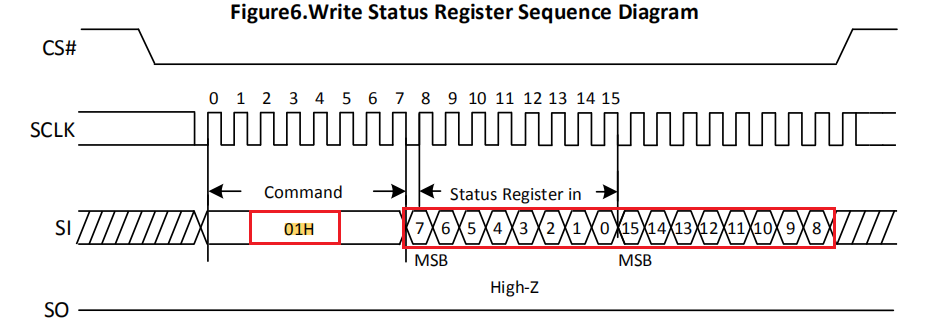

图3-56：Write Status Register Sequence Diagram

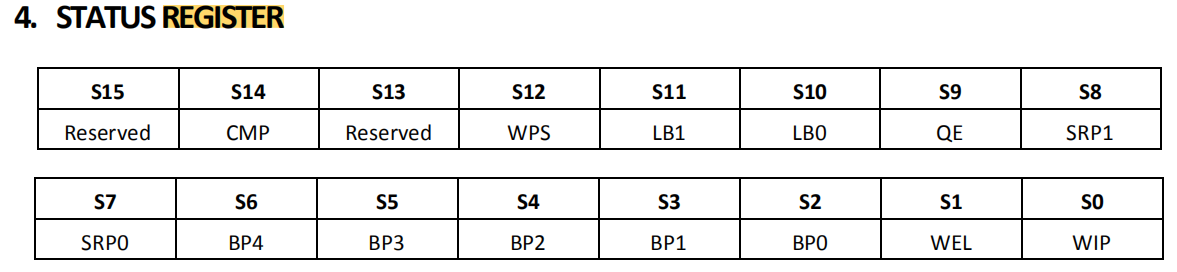

图3-57：STATUS REGISTER

与SPINAND Flash相似，通过图3-55、图3-56、图3-57可以得到以下信息：

• 读S7-0使用command：0x05

• 读S15-8使用command：0x35

• 写S15-0使用command：0x01

• CMP：bit14

• Block lock：bit6-2

• SRP1：bit8

• SRP0：bit7

• QE：bit9

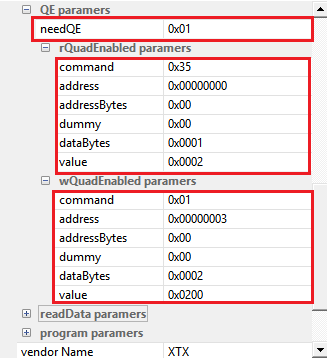

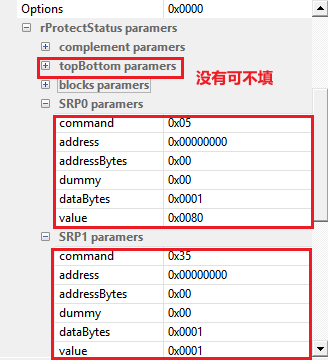

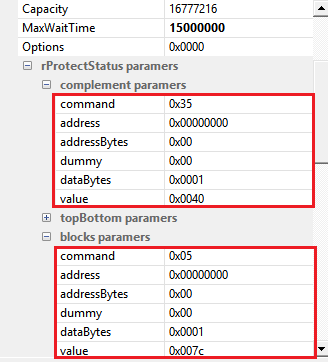

修改设定如下：

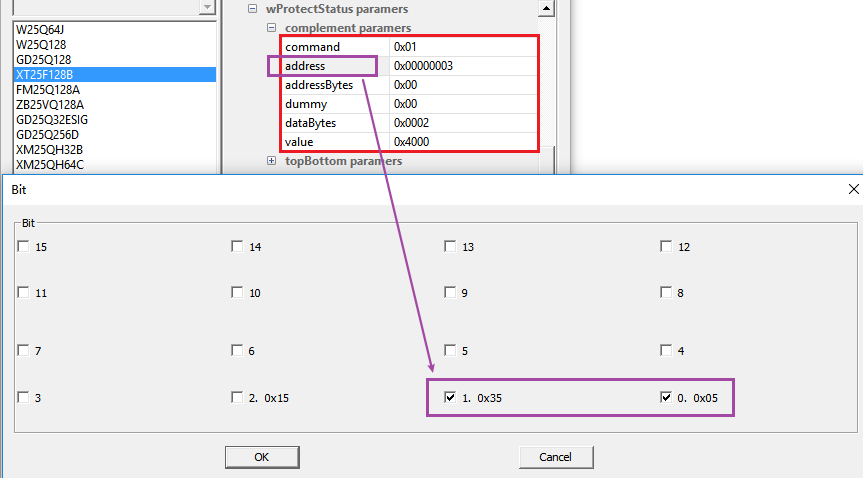

由于SPINOR Flash读取寄存器命令只会返回一个字节，写入时同时写入两个字节，所以在读取时需要知道写入时的两个字节的读取命令是什么，可以通过双击address栏位弹出的对话框配置，如图3-60：

图3-60: 寄存器读取命令配置

3.6.4. 添加数据操作

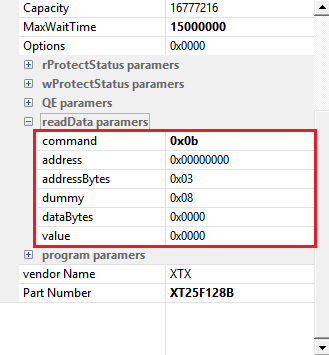

单线模式：

由flash规格书所示，可以得到以下信息：

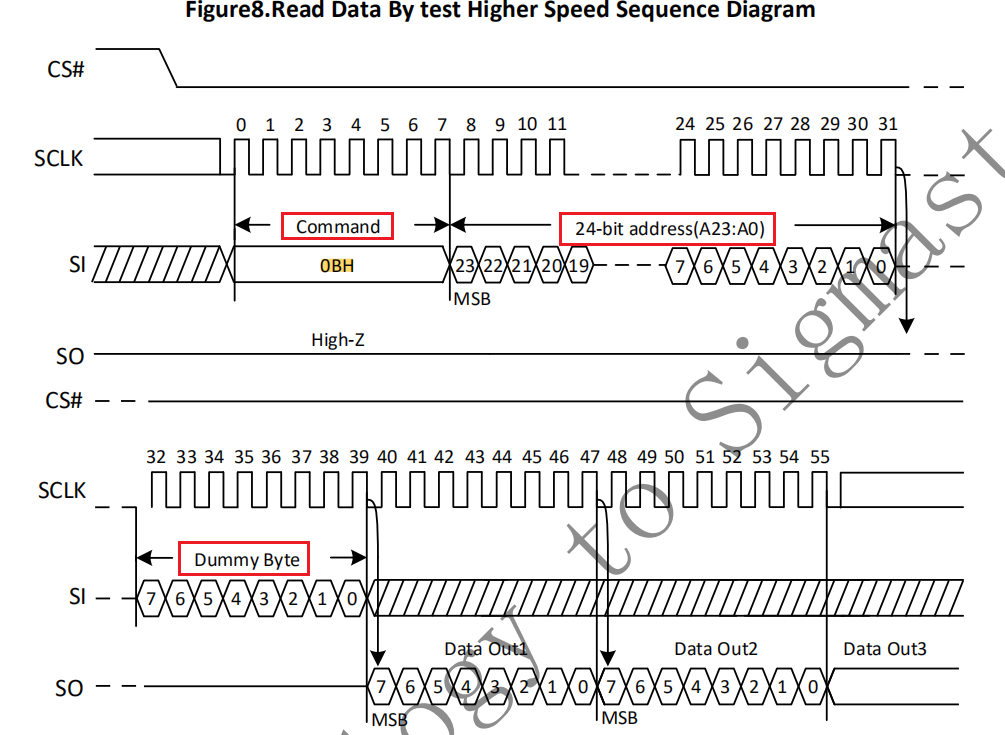

• 读时序为：0x0B + 3byte address + 8 Dummy Cycles + data

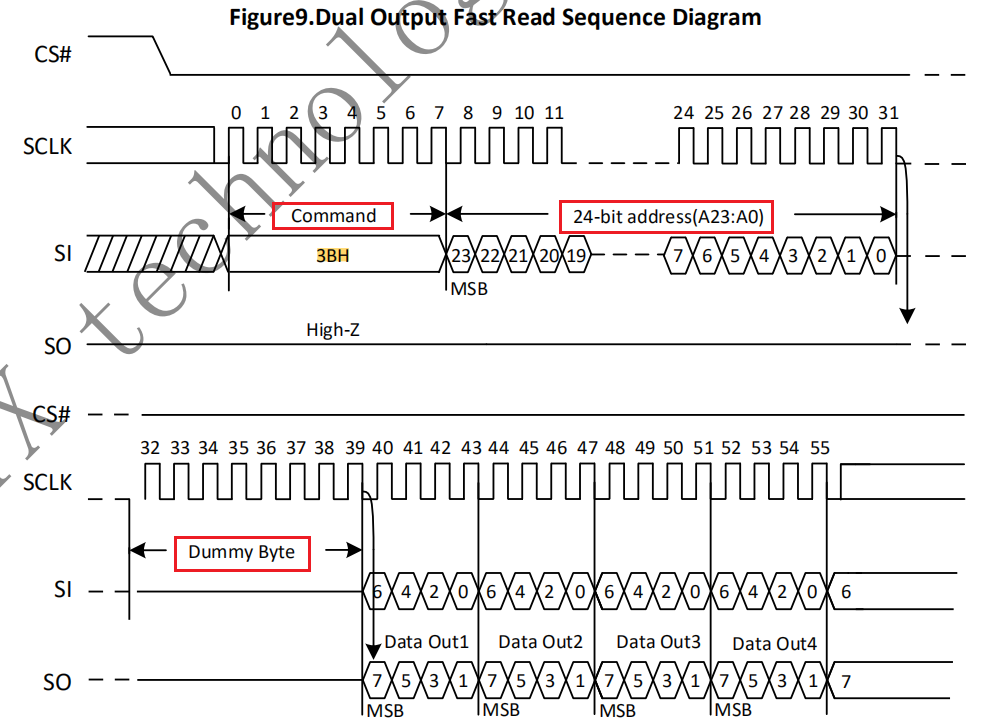

双线模式：

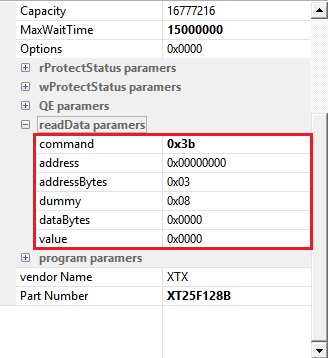

由flash规格书所示，可以得到以下信息：

• 读时序为：0x3B + 3byte address + 8 Dummy Cycles + data

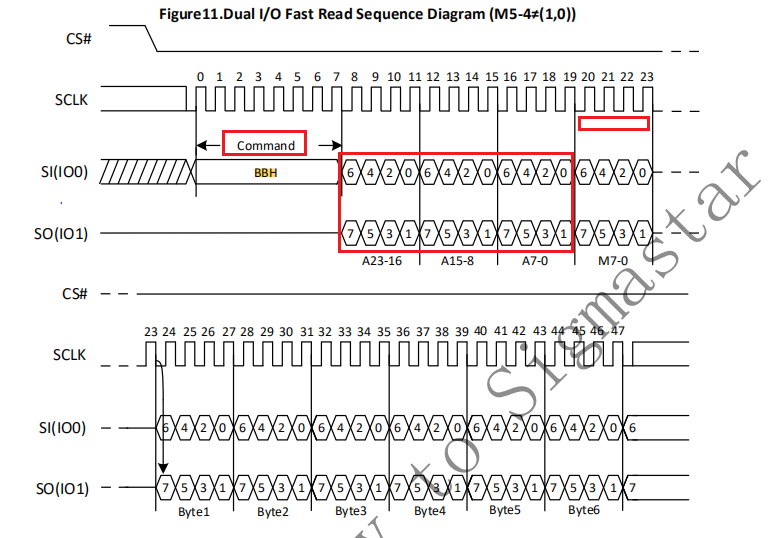

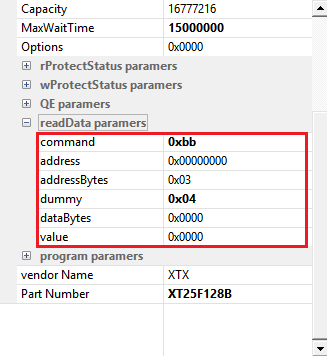

• 读时序为：0xBB + 3byte address + 4 Dummy Cycles + data

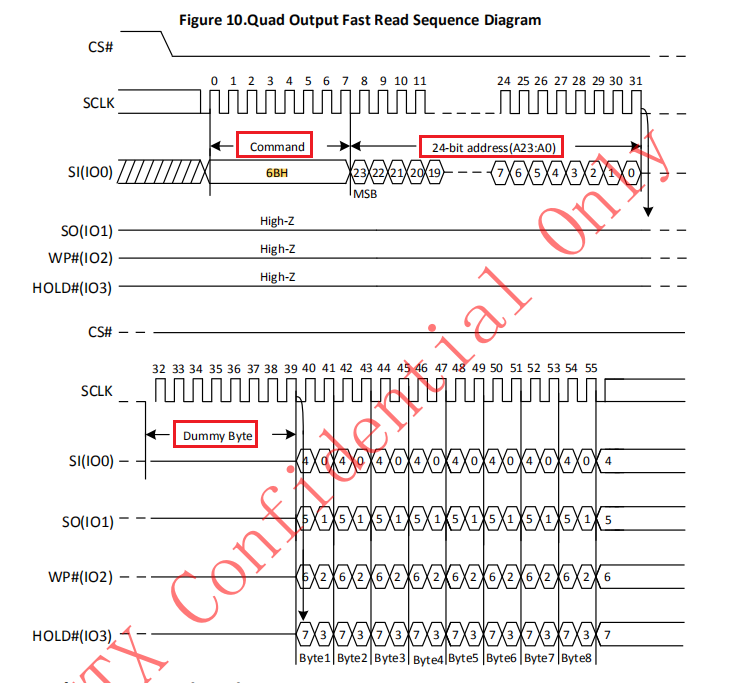

四线模式：

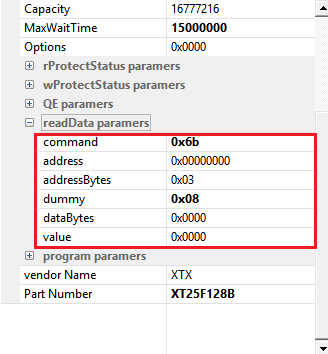

由flash规格书所示，可以得到以下信息：

• 读时序为：0x6B + 3byte address + 8 Dummy Cycles + data

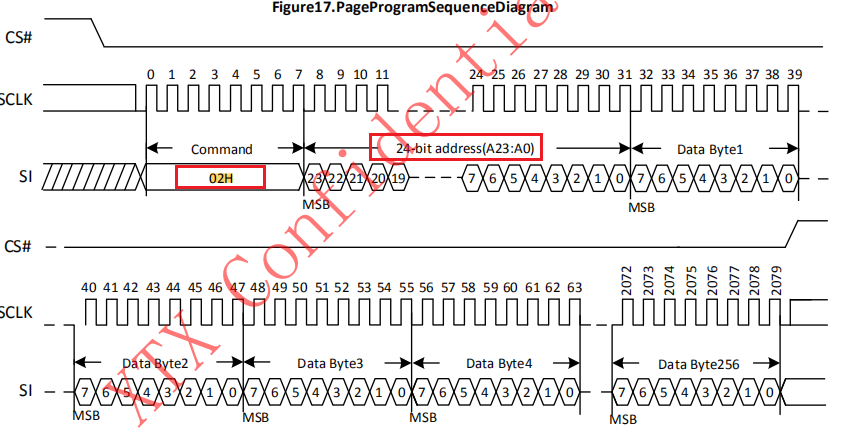

单线写入：

由flash规格书所示，可以得到以下信息：

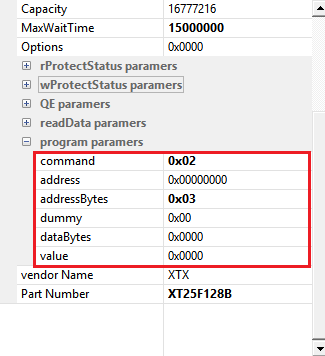

• PROGRAM写时序为：0x02 + 3byte address + data

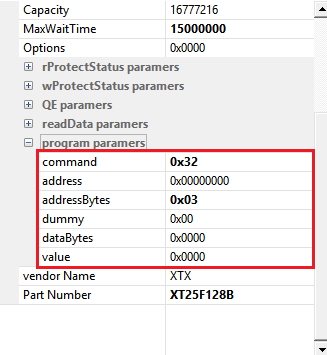

四线写入：

由flash规格书所示，可以得到以下信息：

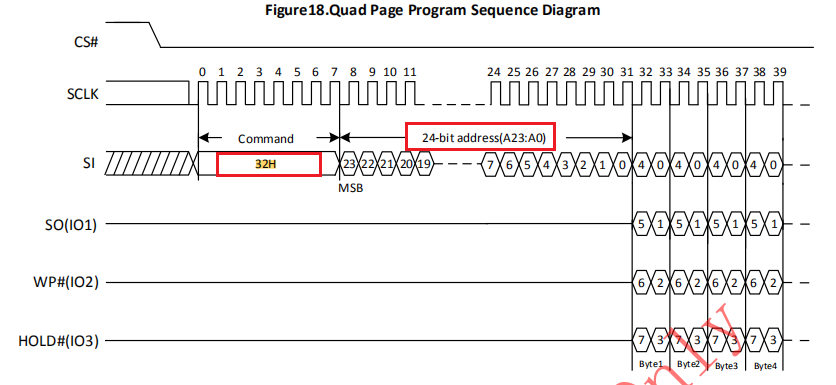

• PROGRAM写时序为：0x32 + 3byte address + data

4. MTD UTILS

4.1. 源码

源码：http://git.infradead.org/mtd-utils.git

4.2. 常用命令

SPINAND：

命令	描述
nanddump	读取Flash中的数据
nandwrite	向Flash写入数据
flash_erase	擦除Flash指定区域
Flash_otp_info	获取OTP分布信息
Flash_otp_dump	读取OTP区域的数据
Flash_otp_write	向OTP区域写入数据
Flash_otp_lock	锁定OTP区域

SPINOR:

命令	描述
Mtd_debug	读取/写入/擦除Flash中的数据
flash_erase	擦除Flash指定区域
Flash_otp_info	获取OTP分布信息
Flash_otp_dump	读取OTP区域的数据
Flash_otp_write	向OTP区域写入数据
Flash_otp_lock	锁定OTP区域

注意：

• 命令使用具体请参考help命令

• user demo可以参考这些命令的源码

• Flash写日前务必先进行擦除动作
