SDMMC使用参考

REVISION HISTORY

Revision No.	Description	Date
1.0	Initial release	06/27/2023
2.0	Update sdmmc driver framework/device tree source/api information	12/13/2023

---

1. 概述

Kernel下MMC采用标准的Linux框架，能够使用标准接口驱动MMC Device（eMMC card，SD card或SDIO device）。

MMC子系统由card层，core层和host层构成。Card层将整个MMC Device注册成MMC Block Device，可支持上层的数据请求工作；Core层实现MMC/SD/SDIO协议中初始化流程和读写等工作。Host层可以调动硬件，把core层传下来的cmd或data request通过FCIE/SDIO Engine与eMMC/SD/SDIO card进行数据通信。

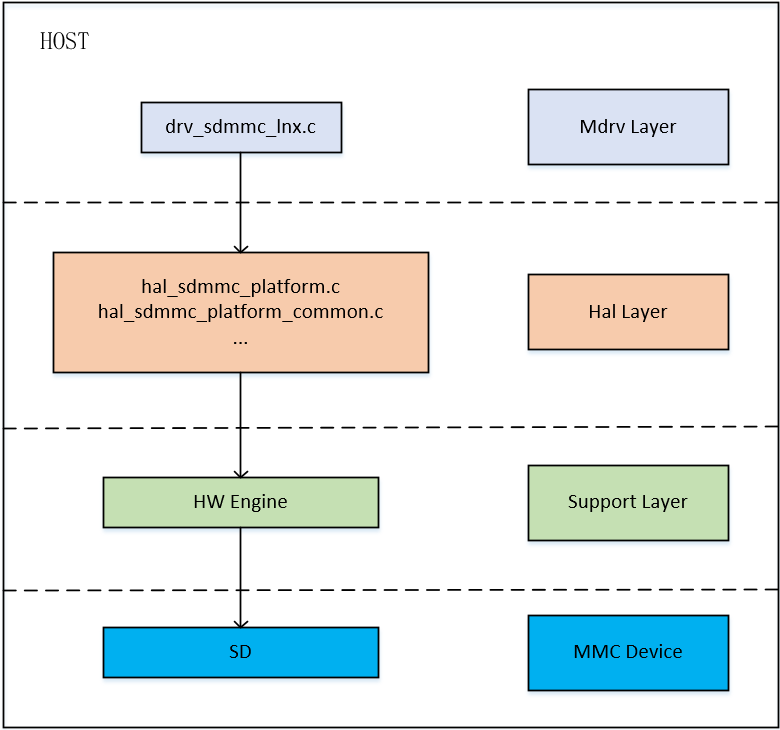

图1-1 SDMMC Host层框架

SD host层的整体框架共有三层，分别是MDrv层，Hal层和Support层，以及接在Support层上的MMC设备，各个层次的作用如下：

Mdrv层：

Mdrv层主要完成host的注册，完善mmc_host和mmc_host_ops结构体的描述，向core层增加Host的信息，还会额外提供一些封装接口来给用户层设置或获得Engine和卡的状态，比如：debug_get_sdmmc_clock，set_sdmmc_driving_control等。此外，Mdrv层还会完成MIE和热插拔中断注册，以保证后续信号的正常传输和卡的拔插检测。

Hal层：

Hal层直接设置寄存器，与HW Engine密切相关，主要包括操作Host Engine的hal_sdmmc_v5.c文件，命令和数据的发送接收就是在这个文件里实现。决定Host Engine接哪组pad pin，并对其上下拉等操作的是hal_sdmmc_platform_common.c文件。中断处理相关的是hal_sdmmc_intr.c文件，还有时间处理相关的hal_sdmmc_timer.c文件等。

Support层：

该层属于硬件支持层，驱动相关的最终实现都需要硬件的支持。

MMC device：

MMC设备，比如SD/SDIO卡，直接接在驱动的硬件支持上，是驱动的最终操作对象。

---

2. 关键字说明

IP：连接SD/SDIO卡的Host Engine

IP bank：驱动访问SD/SDIO卡所使用的Host Engine的寄存器地址

SDSC：标准容量卡，不超过2GB的卡

SDHC：高容量卡，大于2GB又不超过32GB的卡

SDXC：扩展容量卡，大于32GB的卡

---

3. 功能描述

封装	SD卡	总线带宽	时钟范围	SD3.0支持的速率模式	SD2.0支持的速率模式	IP bank	产品
BGA	SD0 Card	1，4	300k-200M	SDR50,SDR104,DDR50	Default Speed,High Speed	0x1413	souffle
BGA	SD1 Card	1，4	300k-100M	SDR50	Default Speed,High Speed	0x1416	souffle
QFN	SD0 Card	1，4	300k-200M	SDR50,SDR104,DDR50	Default Speed,High Speed	0x1413	souffle
BGA	SD0 Card	1，4	300k-48M	-	Default Speed,High Speed	0x1413(non-pm)	iford
BGA	WIFI Card	1，4	300k-48M	-	Default Speed,High Speed	0x42(pm)	iford

注：souffle BGA封装的板子拥有2个SD卡插槽，其中SD0支持最高200M速率，SD1最高只支持100M速率，而QFN封装只有1个SD卡插槽，最高支持200M速率。

总线带宽设置：

SD支持配置1 -1bit mode/4 – 4bit mode 两种总线带宽，默认使用4bit mode。SDIO卡需要设置带宽为1 bit mode可以设置设备树中的sdio-use-1bit参数。

时钟设置：

souffle: SD0 Card支持配置300KHz-200MHz范围内的时钟频率，SD1 Card支持配置300KHz-100MHz范围内的时钟频率，可以通过修改设备树中的max-frequency参数来设置最大时钟大小，最终设置的clock频率是当前bus speed支持的最大频率。

iford: SD0 Card/WIFI Card支持配置300KHz-48MHz范围内的时钟频率，可以通过修改设备树中的max-frequency参数来设置最大时钟大小，最终设置的clock频率是当前bus speed支持的最大频率。

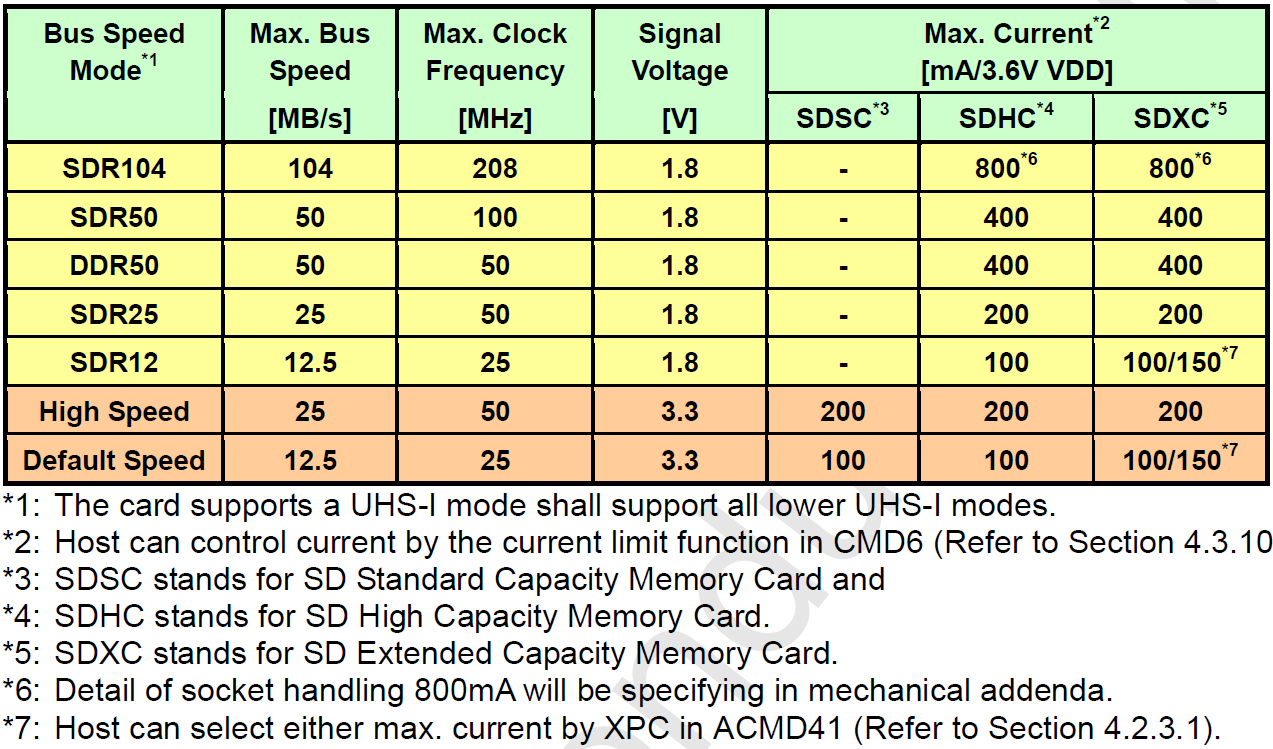

图3-1 SDMMC 总线速率模式

配置不同的总线带宽及时钟频率会影响数据传输速率，SD3.0支持使用SDR50,SDR104和DDR50速率模式，若要使用可以在设备树中对应槽位配置sd-uhs-sdr50/sd-uhs-sdr104/sd-uhs-ddr50。

速率模式：

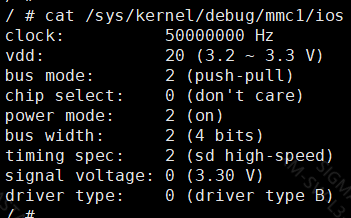

(1)查看SD卡速率模式

cat /sys/kernel/debug/mmc1/ios

(2)设置SD卡速率模式

SD卡速率模式在souffle及之后产品均可直接在dtsi文件配置

---

4. 硬件连接介绍

4.1. souffle

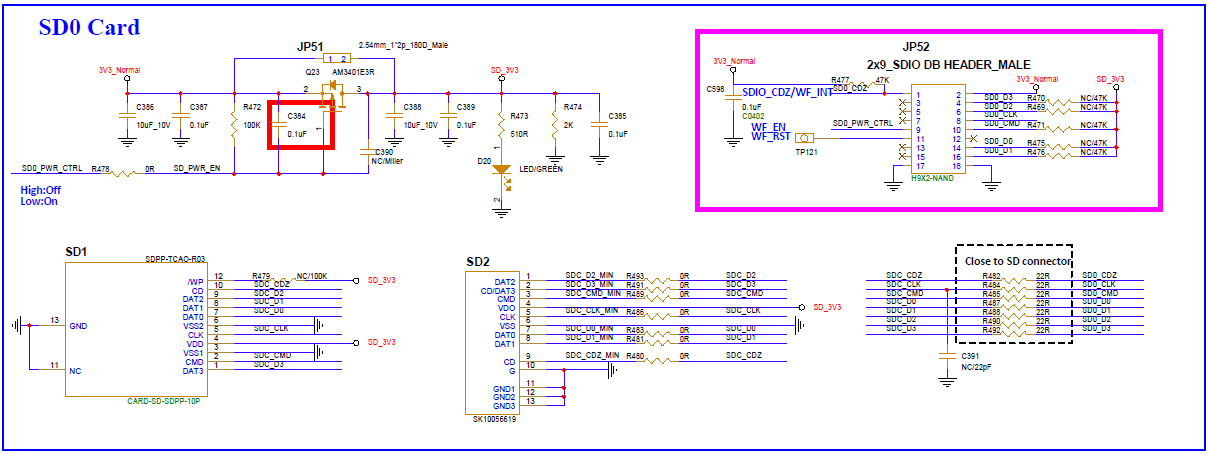

图4-1 SD0 硬件原理图

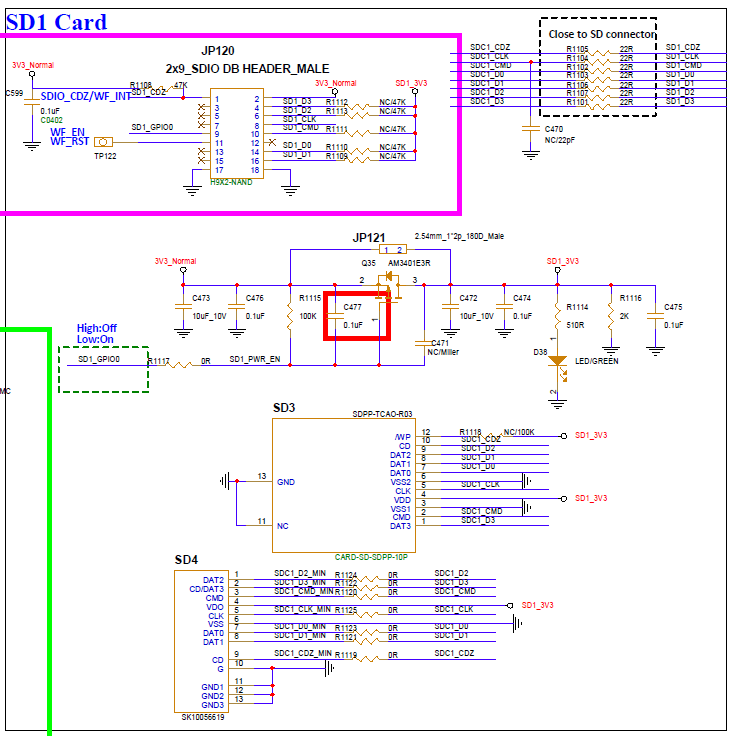

图4-2 SD1 硬件原理图

4.2. iford

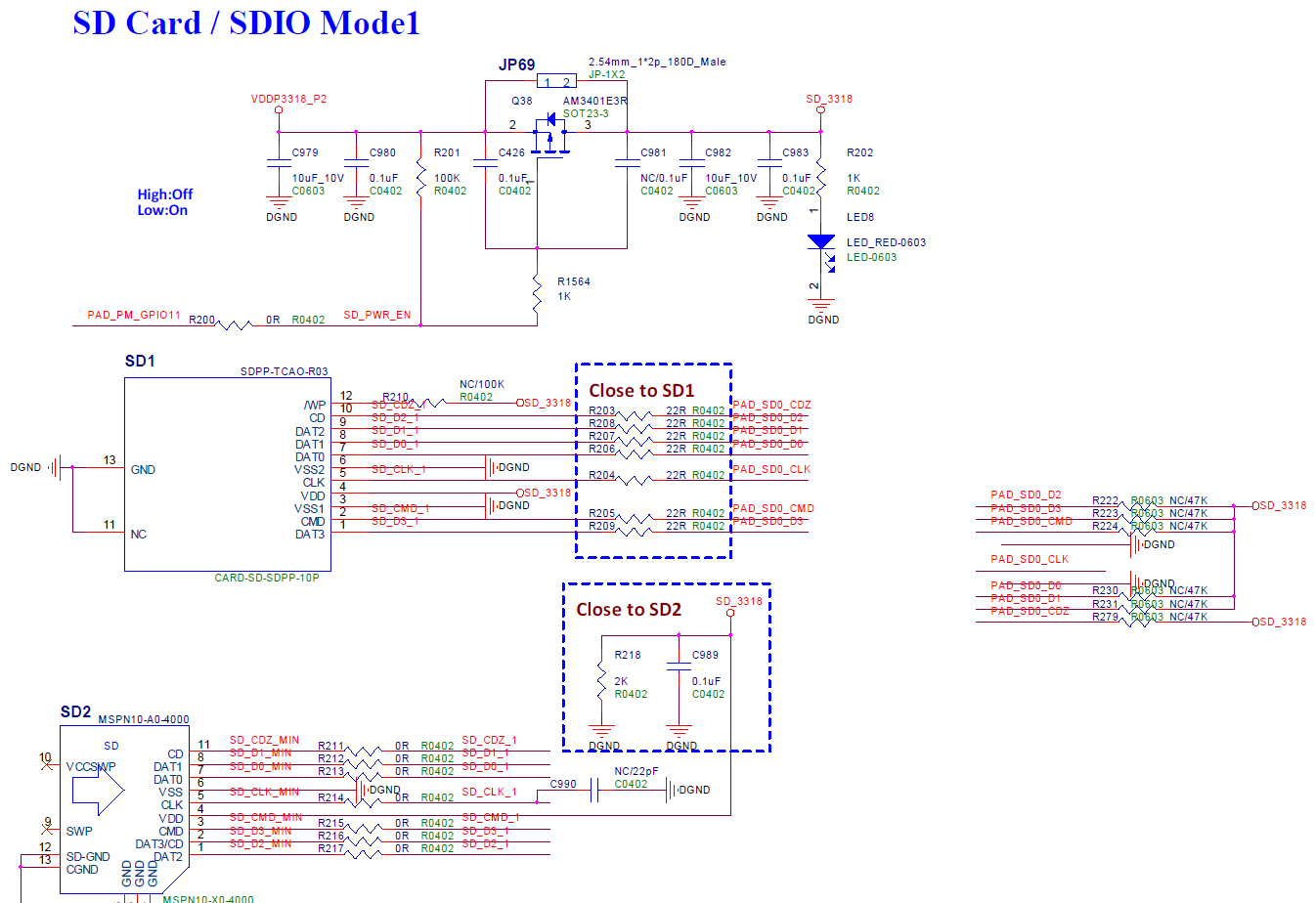

图4-3 SD0 硬件原理图

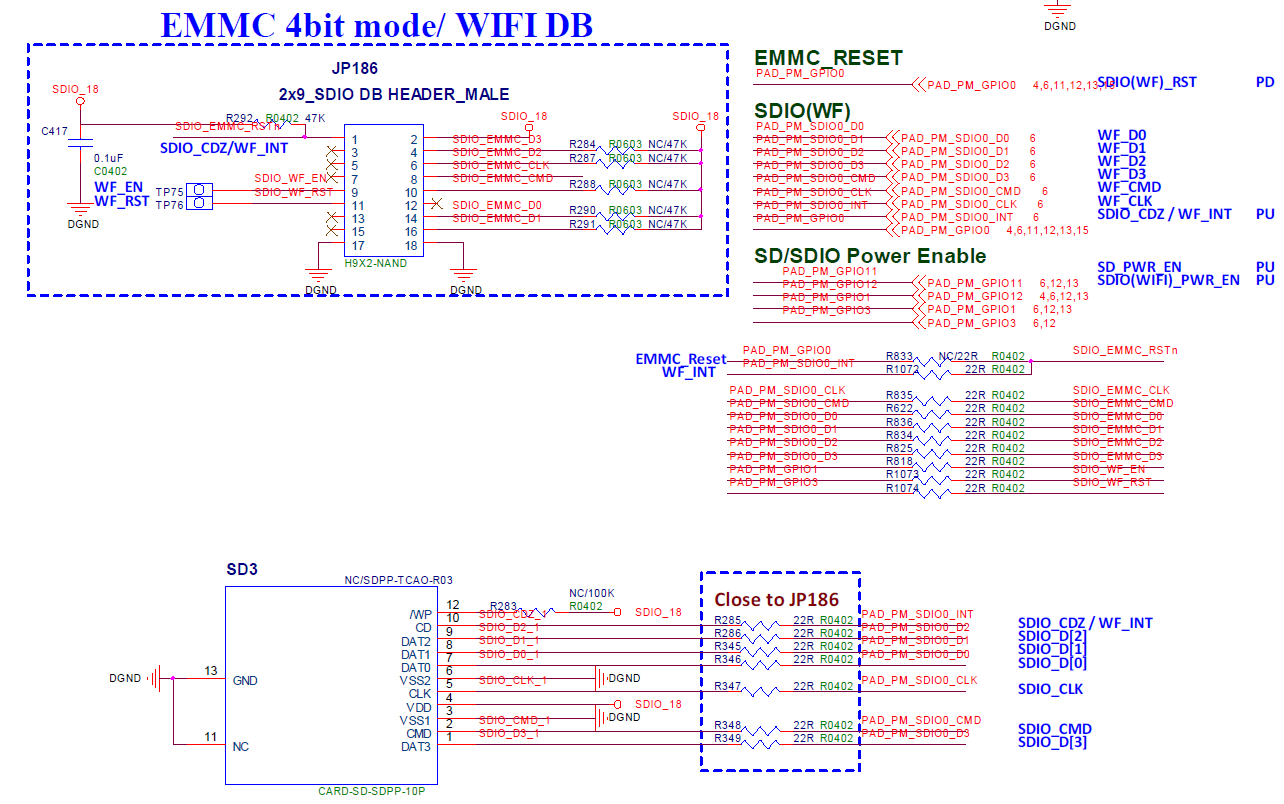

图4-4 WIFI SDIO 硬件原理图

---

5. Uboot用法介绍

5.1. uboot config配置

1. make menuconfig
2. # SigmaStar drivers -->
3. #    <*> SigmaStar mmc host

boot下SDMMC驱动所在目录为drivers/sstar/mmc_host/，编译需要开启SSTAR_MMC_HOST编译选项，打开方式如上。

5.2. Dts参数配置说明

可以通过配置dtsi中sstar_mmc0项设定host层driver的基本参数。dtsi的参数展示如下：

sstar_mmc0: sstar_mmc0 {
            compatible = "sstar-mmc";

            bus-width = <4>;
            max-frequency = <48000000>;
            cap-mmc-highspeed = <1>;
            ip-order = <0>;
            pad-orders = <0>;
            pwr-on-delay = <10>;
            pwr-off-delay = <50>;
            fack-cdz = <0>;
            rev-cdz = <0>;
            pwr-pad = <PAD_SD0_GPIO0>;
            cdz-pad = <PAD_SD0_CDZ>;
            clk-driving  = <1>; //0~7
            cmd-driving  = <1>; //0~7
            data-driving = <1>; //0~7
            en-clk-phase = <0>; //0/1
            rx-clk-phase = <0>; //0-3
            tx-clk-phase = <0>; //0-3
            status = "okay";
        };

释义如下：

参数	释义	备注
bus-width	配置卡槽的buswidth	4 – 4bit mode
max-frequency	配置对应卡槽支持的最大时钟频率
ip-order	配置对应卡槽的IP编号
pad-order	指定卡接哪组pad
pwr-on-delay	配置每个卡槽的power-on delay时间，以ms为单位	SDIO设备一般需要配置delay时间以便SDIO设备加载固件及状态ready，具体时间以SDIO设备厂家的建议为准
pwr-off-delay	配置每个卡槽的power-off delay时间，以ms为单位
fake-cdz	配置是否忽视Card detect，置1表示默认认为该槽有卡接入	针对固定在板上的设备，如部分SDIO设备，建议将卡槽对应项配置为1
rev-cdz	该参数可配置是否颠倒当前Board的Card detect条件
pwr-pad	配置对应卡槽的Power pin脚
cdz-pad	配置对应卡槽的CDZ pin脚
clk-driving	配置对应卡槽的clock pad pin的driving能力	档位：0-7，(iford: 0-3)
cmd-driving	配置对应卡槽的command pad pin的driving能力	档位：0-7，(iford: 0-3)
data-driving	配置对应卡槽的data[3:0] pad pin的driving能力	档位：0-7，(iford: 0-3)
en-clk_phase	配置对应卡槽是否使能 clock phase tuning
rx-clk_phase	配置对应卡槽的clock tx相位，需en-clk_phase置1此参数才有效	档位：0-3
tx-clk_phase	配置对应卡槽的clock rx相位，需en-clk_phase置1此参数才有效	档位：0-3

5.3. Uboot cmd参数说明

(1) fatls

格式：

fatls <interface> [<dev[:part]>] [directory]

说明：读取某接口下第n个设备的第n个分区中的某目录下的所有文件内容。

interface：SD卡和eMMC卡都属于MMC设备

dev: 设备编号,根据ip编号，缺省为0

part：与mmc part命令下的分区号对应。

directory：目录，使用绝对路径。

示例：打印出SD第一个分区内，根目录的内容

fatls mmc 0:1 /

(2) fatload

格式：

fatload <interface> <dev<:part>> <addr> <filename> <bytes <pos>>

说明：从某接口下第n个设备的第n个分区中的某个文件读取特定大小数据到指定地址的ddr中。

addr：目标内存地址，ddr地址，使用真实物理地址。

filename：需要load的文件名，使用绝对路径文件名。

bytes：load的数据大小，以byte为单位，16进制数，若为0则读取整份文件。

pos：目标文件中的偏移量。如目标文件数据"123456", 若pos为1，则load文件时从‘1’位置开始读取。

示例：将SD第一个分区内根目录下的demo.sh文件读取512个byte到ddr的0x21000000处

fatload mmc 0:1 0x21000000 /demo.sh 0x200

(3) fatwrite

格式：

fatwrite <interface> <dev<:part>> <addr> <filename> <bytes>

说明：从指定地址的ddr中读取特定大小数据<bytes>写到某接口下第n个设备的第n个分区中的某个文件中

addr：源内存地址，ddr地址，使用真实物理地址。

filename：需要write的文件名，使用绝对路径文件名。

bytes：write的数据大小，以byte为单位，16进制数。

示例：从ddr的0x21000000处读取512个byte写到SD第一个分区内根目录下的demo.sh文件

fatwrite mmc 0:1 0x21000000 /demo.sh 0x200

(4) fatinfo

格式：

fatinfo <interface> <dev<:part>>

说明：显示某接口下第n个设备的第n个分区信息

(5) fatsize

格式：

fatsize <interface> <dev<:part>> <filename>

说明：find某接口下第n个设备的第n个分区的文件并计算文件大小

5.4. Uboot cmd使用实例

(1) fdisk

fdisk用来管理linux的磁盘，进行分区和格式化等操作

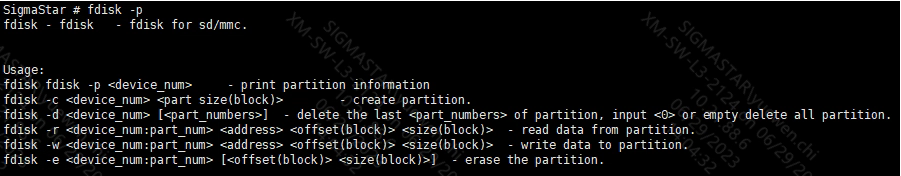

fdisk -p 显示分区信息

(2) fdisk -d 0: 删除设备0的所有分区

(3) fdisk -c 0 0x32000: 创建分区1并指定分区大小为0x32000个block

(4) fdisk -c 0 0x4800: 创建分区2并指定分区大小为0x4800个block

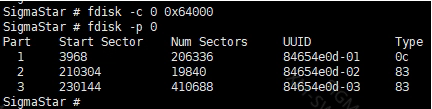

(5) fdisk -c 0 0x64000: 创建分区3并指定分区大小为0x64000个block

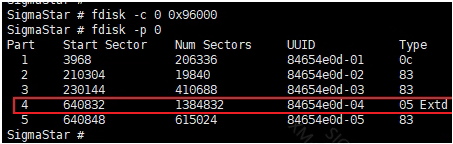

(6) fdisk -c 0 0x96000: 创建分区5并指定分区大小为0x96000个block，此处分区4是扩展分区mbr，需要跳过

(7) fdisk -c 0 0x400000: 创建分区6并指定分区大小为0x400000个block

---

6. Kernel用法介绍

6.1. Kernel Config配置

1. 关联到的驱动模块

Card层（mmc_block.ko）与Core层（mmc_host.ko）使用linux标准code，Host层（kdrv_sdmmc.ko）由Sigmastar维护，在menuconfig可将它们选择编译进kernel或编译为ko。

2. enable 对应的驱动模块

1. make menuconfig
2. # Device Drivers -->
3. #    <*> MMC/SD/SDIO card support -->                   (mmc_core.ko)
4. #        <*> MMC block device driver                    (mmc_block.ko)
5. #    [*] SStar SoC platform drivers -->
6. #        <*> SStar SD/MMC Card Interface Support        (kdrv_sdmmc.ko)
7. #        [ ]     Support SD30
8. #        [ ]     Support EMMC50
9. #        [*]     Support SDMMC Command
10.#        [*]       Support SDMMC UT verify

6.2. Dts配置参数说明

可以通过配置dtsi中sstar_sdmmc1项设定Host层driver的基本参数。dtsi的参数展示如下：

sstar_sdmmc1: sstar_sdmmc1 {
            compatible = "sstar,sdmmc";

            bus-width = <4>;
            max-frequency = <48000000>;
            //non-removable;
            //broken-cd;
            cap-mmc-highspeed;
            cap-sd-highspeed;
            //sd-uhs-sdr50;
            //sd-uhs-sdr104;
            //sd-uhs-ddr50;
            cap-sdio-irq;
            //no-sdio;
            //no-sd;
            no-mmc;
            reg = <0x1F282600 0x200>;
            pll-reg = <0x1F283400 0x200>;
            cifd-reg = <0x1F282800 0x200>;
            pwr-save-reg = <0x1F282A00 0x200>;
            ip-order = /bits/ 8 <0>;
            pad-order = /bits/ 8 <0>;
            trans-mode = /bits/ 8 <1>;
            support-cmd23 = /bits/ 8 <1>;
            fake-cdz = <0>;
            rev-cdz = /bits/ 8 <0>;
            cdz-pad = <PAD_SD0_CDZ>;
            pwr-pad = <PAD_PM_GPIO11>;
            pwr-on-delay = <1>;
            pwr-off-delay = <30>;
            sdio-use-1bit = /bits/ 8 <0>;
            clk-driving = <2>;
            cmd-driving = <2>;
            data-driving = <2>;
            en-clk-phase = /bits/ 8 <0>; //0/1
            rx-clk-phase = <0>; //0-3
            tx-clk-phase = <0>; //0-3
            en-eight-phase = /bits/ 8 <0>; //0/1
            rx-eight-phase = /bits/ 8 <0>; //0/1
            tx-eight-phase = /bits/ 8 <0>; //0/1
            interrupts = <GIC_SPI INT_IRQ_SD IRQ_TYPE_LEVEL_HIGH>,
                         <GIC_SPI INT_FIQ_SD_CDZ_0 IRQ_TYPE_LEVEL_HIGH>;
            interrupt-names = "mie0_irq", "cdz_slot0_irq";
            clocks = <&CLK_sd>;
            clock-names = "clk_sdmmc0";
            status = "ok";
    };

如上图所示，SD/SDIO设备树配置节点释义分别为：

参数	释义	备注
bus-width	配置对应卡槽的buswidth	4 - 4bit mode
max-frequency	配置对应卡槽支持的最大时钟频率	iford最大时钟频率支持到48MHz
non-removable	配置是否不可移除设备，置1表示默认该设备不可移除	eMMC/SDIO设备一般设置为不可移除属性
broken-cd	配置是否使用cdz中断
cap-mmc-highspeed	配置设备是否支持mmc highspeed总线速率模式	默认开启支持mmc highspeed mode
cap-sd-highspeed	配置设备是否支持sd highspeed总线速率模式	默认开启支持sd highspeed mode
sd-uhs-sdr50	配置是否启用sdr50总线速率模式	iford未使用
sd-uhs-sdr104	配置是否启用sdr104总线速率模式	iford未使用
sd-uhs-ddr50	配置是否启用ddr总线速率模式	暂未使用
cap-sdio-irq	配置是否启用sdio中断模式	SDIO设备使用
no-mmc	配置设备不支持eMMC协议	SD/SDIO设备不支持eMMC协议
reg	配置SD/SDIO Host Engine Bank地址	根据'功能描述'使用
pll-reg	配置SD/SDIO Host Engine PLL Bank地址	iford未使用
cifd-reg	配置SD/SDIO Host Engine CIFD Bank地址	SD/SDIO Host支持adma/dma/cifd数据传输模式，推荐使用adma
pwr-save-reg	配置SD/SDIO Host Engine PSM Bank地址	SD/SDIO Host支持IP层面的掉电保护功能
ip-order	配置对应卡槽的IP编号	iford当前支持0, 1两个槽位
pad-order	配置对应卡槽的padmux mode编号	根据实际硬件配置对应padmux mode
trans-mode	配置对应的卡槽的数据传输模式	iford未使用，默认使用adma
fake-cdz	配置对应卡槽是否忽视Card Detect	SDIO设备推荐使用
rev-cdz	配置CDZ检测方向
pwr-on-delay	配置对应卡槽的上电延迟时间
pwr-off-delay	配置对应卡槽的下电延迟时间	SDIO设备一般需要配置delay时间以便SDIO设备加载固件及状态ready，具体时间以SDIO设备厂家的建议为准
sdio-use-1bit	配置对应卡槽buswidth为1bit mode	SD/SDIO设备均可设置
support-cmd23	配置是否支持预设传输Block数功能	eMMC设备使用
clk-driving	配置对应卡槽的clock line的driving	档位：0-7，(iford: 0-3)
cmd-driving	配置对应卡槽的cmd line的driving	档位：0-7，(iford: 0-3)
data-driving	配置对应卡槽的data line的driving	档位：0-7，(iford: 0-3)
en-clk-phase	配置对应卡槽是否使能clock phase tuning	0 - 禁用 / 1 - 使能
rx-clk-phase	配置对应卡槽的clock rx phase	档位：0-3，en-clk-phase置1此参数有效
tx-clk-phase	配置对应卡槽的clock tx phase	档位：0-3，en-clk-phase置1此参数有效
en-eight-phase	配置对应卡槽是否使能clock 8 phase tuning	0 - 禁用 / 1 - 使能, iford暂未启用
rx-eight-phase	配置对应卡槽的clock rx phase	档位：0-5，en-eight-phase置1此参数有效
tx-eight-phase	配置对应卡槽的clock tx phase	档位：0-5，en-eight-phase置1此参数有效
interrupts	配置中断信息	保持默认值即可
interrupt-names	配置中断名称	与interrupts配对使用
clocks	配置eMMC Host Engine时钟源	保持默认值即可
clock-names	配置时钟源名称	与clocks配合使用

另外，为了方便padmux同一管理，sdmmc driver还支持使用padmux.dtsi配置要使用的pad组，当padmux.dtsi中有关于SDMMC的PUSE时，driver将优先使用该种方式配置padmux。该方式能直观得与其他模块是否存在pad冲突。实例如下：

1.    padmux {
2.        compatible = "sstar-padmux";
3.        schematic =
4.            //SDMMC0
5.            <PAD_SD0_D1     PINMUX_FOR_SD0_MODE_1        MDRV_PUSE_SDIO0_D1>,
6.            <PAD_SD0_D0     PINMUX_FOR_SD0_MODE_1        MDRV_PUSE_SDIO0_D0>,
7.            <PAD_SD0_CLK    PINMUX_FOR_SD0_MODE_1        MDRV_PUSE_SDIO0_CLK>,
8.            <PAD_SD0_CMD    PINMUX_FOR_SD0_MODE_1        MDRV_PUSE_SDIO0_CMD>,
9.            <PAD_SD0_D3     PINMUX_FOR_SD0_MODE_1        MDRV_PUSE_SDIO0_D3>,
10.           <PAD_SD0_D2     PINMUX_FOR_SD0_MODE_1        MDRV_PUSE_SDIO0_D2>,
11.           <PAD_SD0_GPIO0  PINMUX_FOR_GPIO_MODE         MDRV_PUSE_SDIO0_PWR>,
12.           <PAD_SD0_CDZ    PINMUX_FOR_SD0_CDZ_MODE_1    MDRV_PUSE_SDIO0_CDZ>;
13.    };

依据客户实际情况，替换第一栏PAD名以及该pad对应的第二组pad mode即可。

6.3. Sample code

无

6.4. 模块使用介绍

linux系统启动后，正常加载SD/SDIO驱动，并识别SD/SDIO Card后，会创建对应的块设备节点/dev/mmcblk*。使用fdisk、mkfs、mount、dd工具可对MMC设备申请分区、格式化分区、挂载分区并对挂载分区进行读写等操作。

另外驱动提供sysfs进行debug，进入/sys/devices/soc0/soc/{reg}.sstar_sdmmc1目录下可进行操作：

1.  cd /sys/devices/soc0/soc/{reg}.sstar_sdmmc1
2.
3.  # 查看SD/SDIO Host时钟频率
4.  cat debug_get_sdmmc_clock
5.
6.  # 查看SD/SDIO Host与Device上一次通信状态
7.  cat debug_get_sdmmc_status
8.
9.  # 设置SD/SDIO总线宽度
10. echo [buswidth] > sdmmc_bus_width_set
11. #[buswidth] -2: 4bit buswidth
12. #           -0: 1bit buswidth
13. #           -others: invalid
14.
15. # 设置SD/SDIO clock和Timing mode
16. echo [clk_freq] > sdmmc_clk_timing_set
17. #[clk_freq] 单位：Hz
18. # -[0,12MHz): set clock only
19. # -[12MHz, 26MHz]: set timing to MMC_TIMING_LEGACY and set clock
20. # -(26MHz, 50MHz): set timing to MMC_TIMING_MMC_HS and set clock
21.
22. # 设置SD/SDIO Host使用中断或polling模式
23. echo [intr_en] > sdmmc_inter_polling_set
24. #[intr_en] -0: polling mode
25. #          -1: interrupt mode
26. # Tips: 如果SD/SDIO Host已经工作在polling模式，则无法切换到interrupt模式
27.
28. # 设置SD/SDIO pin的驱动能力
29. echo [slotIndex] [signalLine] [drvLevel] > set_sdmmc_driving_control
30. echo [slotIndex]  [drvLevel] > set_sdmmc_driving_control
31. echo [signalLine] [drvLevel] > set_sdmmc_driving_control
32. echo [drvLevel] > set_sdmmc_driving_control
33. #[slotIndex]: 0-1
34. #[signalLine]: "clk"/"cmd"/"data"/"all"
35. #[drvLevel]: 0-7 (iford support 0-3)

---

7. API参考

无

---

8. Debug & FAQ

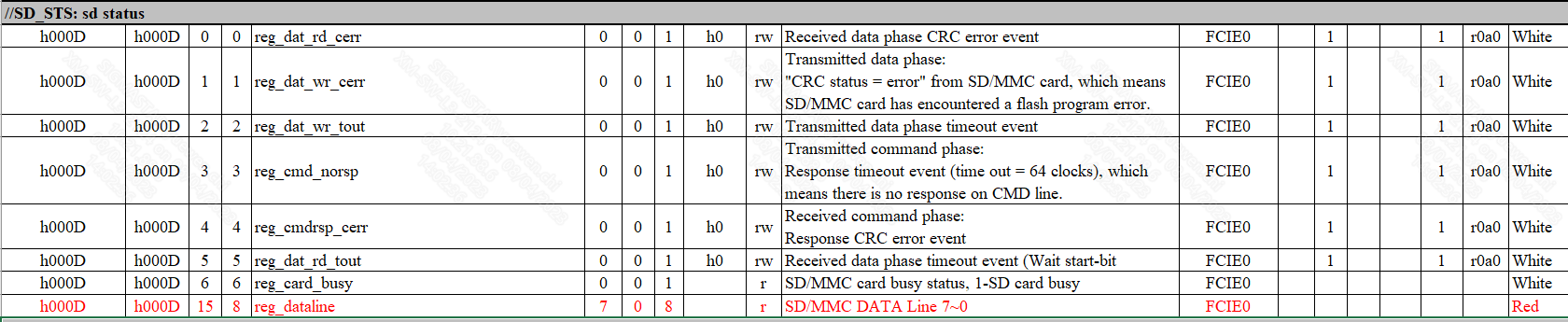

SD卡状态寄存器说明：

可以根据驱动报错log中的(E: 0xXXXX)信息查找对应的SD卡状态来判断目前卡出现了什么问题。

根据SD卡实际可能遇到的问题，分为以下几个类型：

识别卡失败

若卡识别失败，需要确定是响应获取失败还是传输信号不好有CRC问题，区分问题可以通过驱动打印的日志确定，具体区别以及debug方法如下：

• SD卡不回复命令响应

  现象：驱动log报(E: 0x0008)信息

  debug方法：首先确定电压和clock是否正常，其次可以抓波形看host是否有command发出去，若前面两个都没有问题，再确定卡是否有回复响应，若没有响应检查device状态。

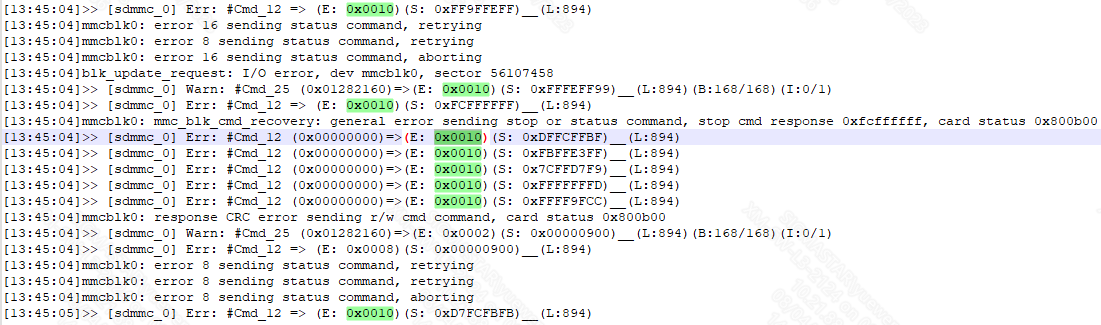

  相关日志：



• 命令响应存在CRC问题

  现象：驱动log报(E: 0x0010)信息

  debug方法：若有CRC问题，先需要排除硬件问题，比如：device接触是否良好，是否有外接干扰等。然后再尝试更改dts里的driving档位，若还有问题则需要考虑调整clock phase。

  相关日志：



读写失败

若是在正常读写过程中遇到问题，需要确定是读写超时问题，还是信号不好有CRC问题，区分问题可以通过log确定，超时问题有timeout的字眼，debug方法如下：

• 读写超时

  现象：驱动报错log里有timeout的字眼

  debug方法：首先需要确定当前clock频率以及bus width是否是期望配置的值，其次可以将驱动里的超时时间再加大试试，若还有超时问题，则需要抓波形详细分析。

  读写超时时间在驱动对应芯片目录的hal_card_platform_config.h文件中设定：



• 读写CRC问题

  现象：驱动log报(E: 0x0001)或(E: 0x0002)信息

  debug方法：debug方法见前文，另外读写过程中的CRC问题，若对速率要求不是很高，可以考虑降频或者降bus width。

  相关日志：



卡读写速度慢

首先检查卡时钟频率和bus width是否正常，另外可以测试对比下不同型号卡的读写速度。

注：SD卡读写受命令及其响应的传输时间，卡busy时间，停止命令时间等多重因素影响，实际读写速率是低于其理论速率的； 读写速度测试应该测试应用层的读写带宽，即传输一个大文件进行测试。
