USB host/device使用说明

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	07/07/2023

1. 概述¶

IFORD USB规格只包含USB20 Host + Device，其中USB20 Host只有一个，USB20 Device也只有一个，并且是共用phy的，因此，Host和Device无法同时使用。

2. 关键词说明¶

EHCI: （Enhanced Host Controller Interface）增强型主机控制器接口规范定义了一个通用串行总线（USB）2.0主机控制器的寄存器级接口

UTMI：全称为 USB2.0 Transceiver Macrocell Interface，此协议是针对USB2.0的信号特点进行定义的，分为8位或16位数据接口

3. 功能描述¶

USB HOST可以支持键盘、鼠标、U盘、USB网卡、USB摄像头、USB耳机等多种设备接入，也支持usb hub接入扩展usb接口数量
USB device可以配置成USB摄像头、USB音频采集播放、RNDIS等设备
支持USB2.0，兼容多种USB接口，type A/type B/type C等接口都可以支持

4. Uboot用法介绍¶

4.1 USB2.0 Host Driver使用¶

4.1.1 USB 2.0 Host menuconfig配置¶

-> Device Drivers

    -> [*] USB support --->

        -> [*] Enable driver model for USB Gadget

        -> [*] EHCI HCD (USB 2.0) support

-> [*] SigmaStar drivers  --->

    -> [*] SigmaStar USB2.0 Host Controller

选中以上选项，开启USB20 host driver。

4.1.2 DTS节点配置¶

ehci0: ehci@1f284800{
    compatible = "sstar,ehci";
    reg = <0x1f284200 0x200>,
            <0x1f284400 0x200>,
            <0x1f284600 0x200>,
            <0x1f284800 0x200>,
    status = "okay";
};

4.1.3 Uboot dts参数说明¶

属性值	描述	备注
compatible	用于匹配驱动进行驱动的注册	禁止修改
reg	用于指定ehci所占用4个bank寄存器地址范围	不需要改
status	选择是否使能usb device驱动	根据需要修改

4.1.4 Uboot cmd使用实例¶

uboot支持的usb class driver并不多，下面就以mass storage为例，选中USB Mass Storage support，编译uboot。

-> Device Drivers

    -> [*] USB support --->

        -> [*]   USB Mass Storage support

跑进uboot之后，在USB20 host port接上U盘，执行：usb start，可以识别到U盘。

4.2 USB2.0 Device Driver使用¶

4.2.1 USB 2.0 Device menuconfig配置¶

-> Device Drivers

    ->[*] USB support --->

        -> [*] Enable driver model for USB Gadget

        -> [*] USB Gadget Support --->

-> [*] SigmaStar drivers  --->

    -> [*] SigmaStar USB 2.0 Device Controller

以上选中开启USB20 device driver。

4.2.2 DTS节点配置¶

msb250x-udc {
    compatible = "sstar,msb250x-udc";
    status = "okay";
};

4.2.3 Uboot DTS参数说明¶

属性值	描述	备注
compatible	用于匹配驱动进行驱动的注册	禁止修改
status	选择是否使能usb device驱动	根据需要修改

4.2.4 Uboot ufu cmd使用实例¶

uboot中使用usb20 device需要结合function driver来使用，下面就以UFU command为例，选中UFU，并在UDC selection中选中USB2.0。

-> Command line interface

    -> SigmaStar cmmon commands  --->

       -> [*] ufu

           -> UDC selection (USB2.0 port(msb250x))  --->

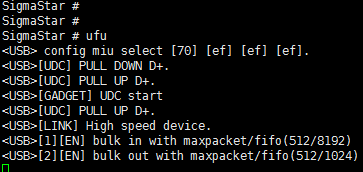

跑进uboot之后，执行ufu命令，然后把USB线接到PC端，可以识别到ufu device（如上图所示）。

5. Kernel用法介绍¶

5.1 USB2.0 Host Driver使用¶

5.1.1 USB 2.0 Host menuconfig配置¶

-> Device Drivers

    -> [M] USB support --->

        -> <M> EHCI HCD (USB 2.0) support

选择上述选项，编译出USB 2.0 Host driver：usb-common.ko usbcore.ko ehci-hcd.ko

-> Device Drivers

    -> [*] SStar SoC platform drivers --->

        -> <M> Sigmastar USB2 UTMI Transceiver Driver

选择上述选项，编译出：usb2-phy.ko。不过推荐做法是这两项都选择builtin，不容易漏掉加载。

5.1.2 DTS节点配置¶

sstar_u2phy: sstar-usb2-phy {
    compatible = "sstar,u2phy";
    #address-cells = <1>;
    #size-cells = <1>;
    ranges;
    status = "ok";

    sstar_u2phy1: u2phy1 {
        syscon-utmi = <&usb2phy1_utmi>;
        syscon-uhc = <&usb2phy1_uhc>;
        syscon-usbc = <&usb2phy1_usbc>;
        syscon-bc = <&usb2phy1_bc>;
        //utmi_dp_dm_swap = <0>;
        #phy-cells = <0>;
        status = "ok";
    };
};
sstar-ehci-1 {
    compatible = "sstar-ehci-1";
    reg-names = "ehc_base";
    reg = <0x1f284800 0x200>;
    syscon-utmi = <&usb2phy1_utmi>;
    syscon-usbc = <&usb2phy1_usbc>;
    syscon-bc = <&usb2phy1_bc>;
    clocks = <&CLK_upll_480m>;
    interrupts = <GIC_SPI INT_IRQ_UHC IRQ_TYPE_LEVEL_HIGH>;
    phys = <&sstar_u2phy1>;
    phy-names = "usb";
    status = "ok";
};

5.1.3 DTS参数说明¶

5.1.3.1 EHCI dts参数说明

属性值	描述	备注
compatible	用于匹配驱动进行驱动的注册	禁止修改
#address-cells	用于指定子节点reg属性地址信息所占用的字长（32bit）	禁止修改
#size-cells	用于指定子节点reg属性地址范围信息所占的字长（32bit）	禁止修改
syscon-utmi	用于指定utmi bank的syscon节点，便于使用regmap访问寄存器	不需要改
syscon-uhc	用于指定ehci bank的syscon节点，便于使用regmap访问寄存器，与reg属性相同	不需要改
syscon-usbc	用于指定usbc bank的syncon节点，便于使用regmap访问寄存器	不需要改
syscon-bc	用于指定bc bank的syncon节点，便于使用regmap访问寄存器	不需要改
interrupts	用于指定ehci的中断及触发方式	禁止修改
phys	用于指定ehci所使用的phy列表	不需要修改
phy-names	用于指定phys属性所支持phy列表的名称，与phy列表对应	不需要改
clocks	用于开启ehci时钟	禁止修改
status	选择是否使能驱动	根据需要修改

5.1.3.2 phy dts参数说明

属性值	描述	备注
compatible	用于匹配驱动进行驱动的注册	禁止修改
#address-cells	用于指定子节点reg属性地址信息所占用的字长（32bit）	禁止修改
#size-cells	用于指定子节点reg属性地址范围信息所占的字长（32bit）	禁止修改
ranges	用于表示子节点继承#address-cells和#size-cells属性	不需要改
status	选择是否使能驱动	根据需要修改

5.1.3.3 phy子节点dts参数说明

属性值	描述	备注
syscon-utmi	用于指定utmi bank的syscon节点，便于使用regmap访问寄存器	不需要改
syscon-uhc	用于指定ehci bank的syscon节点，便于使用regmap访问寄存器，与reg属性相同	不需要改
syscon-usbc	用于指定usbc bank的syncon节点，便于使用regmap访问寄存器	不需要改
syscon-bc	用于指定bc bank的syncon节点，便于使用regmap访问寄存器	不需要改
syscon-utmi2	用于指定utmi2 bank的syncon节点，便于使用regmap访问寄存器	不需要改
eye-diagram	用于指定phy眼图设置使用bank	禁止修改
status	选择是否使能驱动	根据需要修改

5.1.4 USB 2.0 Host模块使用¶

按照下列顺序加载（如果有模块选择builtin，请忽略）：

insmod usb-common.ko
insmod usbcore.ko
insmod usb2-phy.ko
insmod ehci-hcd.ko

5.2 USB2.0 Device Driver使用¶

5.2.1 USB 2.0 Device menuconfig配置¶

-> Device Drivers

    ->[*] USB support --->

        -><*> USB Gadget Support --->

            -> USB Peripheral Controller --->

                -> <M> Sstar USB 2.0 Device Controller

选择上述选项，编译出USB 2.0 Device driver：usb-common.ko usbcore.ko udc-core.ko udc-msb250x.ko

5.2.2 DTS节点配置¶

msb250x-udc {
    compatible = "sstar,msb250x-udc";
    interrupts = <GIC_SPI INT_IRQ_OTG IRQ_TYPE_LEVEL_HIGH>;
    status = "ok";
};

5.2.3 DTS参数说明¶

属性值	描述	备注
compatible	用于匹配驱动进行驱动的注册	禁止修改
interrupts	用于指定msb250x udc的中断及触发方式	禁止修改
status	选择是否使能usb device驱动	根据需要修改

5.2.4 USB 2.0 Device模块使用¶

按照下列顺序加载（如果有模块选择builtin，请忽略）：

insmod usb-common.ko
insmod usbcore.ko
insmod udc-core.ko
insmod udc-msb250x.ko

6. Debug & FAQ¶

查看host上所接的所有usb设备

cat /sys/kernel/debug/usb/devices
查看ehci mac所有寄存器

riu_r 0x1424
查看UTMI所有寄存器

riu_r 0x1421
reset phy方法(仅作host时使用)

echo 1 > /sys/kernel/debug/usb/phy-soc:sstar-usb2-phy.0/reset
