CM4_I2C使用参考
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 1.0 | Initial release | 05/29/2024 |
1. 概述¶
1.1 I2C¶
I2C，全称Inter-Integrated Circuit，集成电路总线，使用多主从架构，是一种串行、同步、半双工的通信总线，包含串行时钟线（SCL）与串行数据线（SDA），都是双向IO线。通信过程中，时钟信号由主设备全程提供；数据信号取决于主设备是做读操作还是写操作，当进行写操作时，数据信号由主设备提供，当进行读操作时，数据信号由从设备提供。
1.2 MIIC¶
MIIC，即Master IIC device，是SigmaStar提供的专门作为I2C通信主设备的IP，可实现与各种外接的I2C slave device通讯，满足绝大部分I2C通讯协议设备的需求。
设备节点和硬件组别的关系如下表所示：
| MIIC Group | bank addr |
|---|---|
| HW MIIC group0 | 0x003E |
2. 关键字¶
sysdesc：
RTOS用于描述外设硬件属性的文件，外设节点中包含的属性值可用于外设的配置，类似Linux的设备树文件
padmux：
引脚复用，用于将模块功能引脚连接到具体的外部引脚，打通信号连接。
open-drain：
开漏输出，也称为“开漏极输出”，是指输出端被连接到一个晶体管的漏极上，并且输出信号只能是低电平（0V）或无连接状态。当输出为低电平时，晶体管处于导通状态，输出端可以提供一定的电流；当输出为无连接状态时，晶体管处于截止状态，输出端的电平由外部电路决定。
push-pull：
推挽输出，也称为“全双工输出”，是指输出端被连接到两个互补的晶体管上，并且输出信号可以是高电平或低电平。当输出为高电平时，一个晶体管处于导通状态，另一个晶体管处于截止状态，输出端提供高电平电压；当输出为低电平时，两个晶体管均处于导通状态，输出端提供低电平电压。有较强的驱动能力。
3. 功能描述¶
| 功能 | 说明 | 备注 |
|---|---|---|
| FIFO transfer | 每个传输信号都需要由CPU参与，通过写入不同的MIIC寄存器发送不同的信号。 | 采用polling方式，CPU loading较高；在每次传输数据较少时可以使用此模式。 |
| DMA transfer | 整个通信过程都由MIIC自行动作，仅需要提前填入传输内容，再触发即可；HW MIIC会根据已经填入的时序设定来进行通讯。 | 采用中断方式，CPU loading会比FIFO mode小；每次传输量都比较大时建议使用此模式；当传输期间出现错误时HW会立即停止当前通讯。 |
| timing 调整 | 开放了几个I2C通讯时序可供调整，当具体某部分时序不满足从设备要求时，可在sysdesc文件中的i2c节点调整 | 可调时序： t-SU-STA, t-HD-STA, t-SU-STO, t-HD-STO |
| rate | 支持通讯速率区间可调，不分档位，可根据实际需要在sysdesc节点中调整 | 支持50kHz - 1500KHz，更大速率需求不做保证 |
| 输出方式调整 | 支持open-drain与push-pull两种输出方式，可在sysdesc节点中调整 | MIIC不支持任意调整波形的上升/下降沿时间，仅可以通过调整输出方式来改变，且时间无法确认。push-pull上升沿时间会较快 |
| padmux | 可配置不同的padmux将I2C功能复用到不同的引脚面 | |
| 1toN | 部分padmux会同时连接几组PAD引脚，通讯时信号会同时提供到这几组PAD | 该方式有如下限制： 所有的从设备必须类型一样且地址一样，而且MIIC只能写数据不能读数据。一般用于同时接入几个相同从设备，需要同步设定的情况。 |
| 外部上拉 | I2C总线上必须要接外部上拉 |
4. 总线与通信协议¶
4.1 总线¶
上面提到I2C为多主从架构，顾名思义一路总线上面可以有多个主设备与多个从设备，他们之间通过从设备地址与应答信号来建立彼此联系。
SigmaStar的I2C，每一路总线上仅提供了一个MIIC（master iic）主设备，从设备个数无要求，根据使用需求自行设定。
同时遵从I2C标准协议，在总线的SDA与SCL上必须要接入外部上拉，这是因为I2C通讯需要输出高电平的能力，而当器件输出为开漏输出时，是无法输出高电平的，这时就需要外部上拉的帮助，借此实现“线与”功能，决定最终电平。

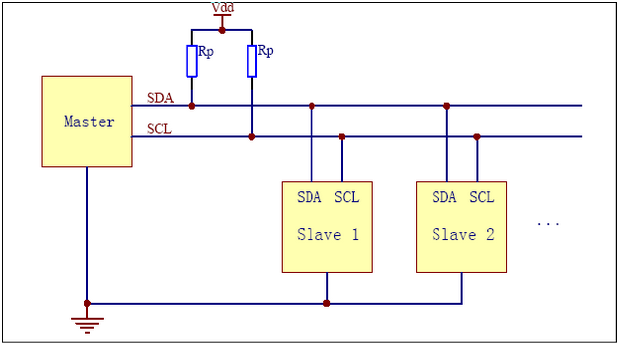

如下为I2C总线示例图：
4.2 通信协议¶
一个完整的I2C通信，应包含：起始信号、从设备地址与读写位、应答信号、任意字节长度的数据以及停止信号。
起始信号： 一次完整I2C通信的第一个信号，由主设备提供。示意本次通讯开始。电平信号为 - 当SCL为高电平，SDA从高电平拉为低电平
从设备地址： 通信从设备的“身份证”，与读写位一起共享address frame。占据高7bit或高10bit。通过主设备发出来的地址来确认自己是否被选中。设备地址可以相同，但如果同时接在同一总线上，很容易导致通讯失败或数据错误。
读写位： 用于指示当次传输主设备要进行写操作还是读操作，b0为写操作，b1为读操作。与从设备地址一起共享address frame。占据最低位bit0。
例： 如果从设备地址为7bit的0x50，进行读操作，那么
address frame = (0x50 << 1) | 0x01 = 0xA1
应答信号： 数据接收方反馈给发送方的信号，低电平表示接收成功，高电平表示接收失败。接收方可以是主设备也可以是从设备。当主设备在读取数据时，发送完从设备地址之后，就会变成数据的接收方。但是clock信号始终都是由主设备提供的。
数据： 传输的数据，写操作或者读操作。以字节为单位。另外，一般在I2C通讯写操作时，从设备地址之后会跟随所要读写的从设备寄存器地址，可能是8bit长度，可能是16bit长度，他们也属于传输过程中的数据。
停止信号： 一次完整通讯的最终信号，由主设备提供。示意本次通讯到此结束。电平信号为 - 当SCL为高电平，SDA从低电平拉为高电平。

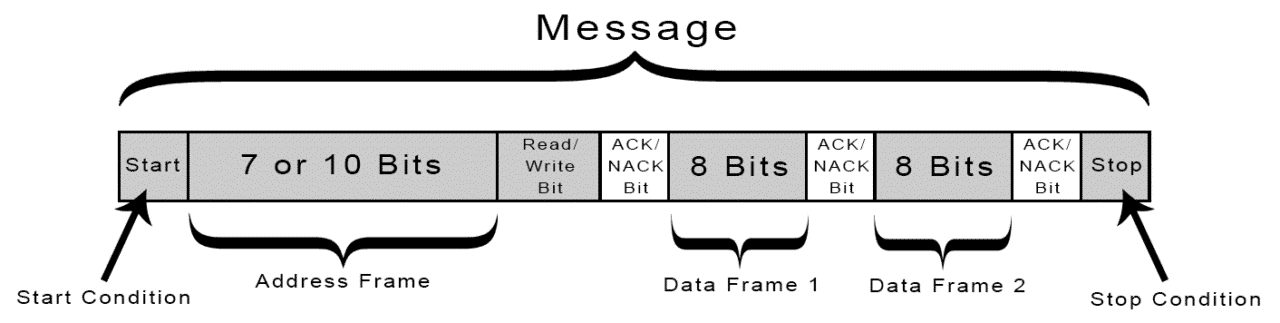

如下为I2C通信协议格式：
4.3 时序¶
在数据传输的信号行进中，进一步将每个时钟信号和数据位时间长度细分，形成了更细致的时序，也进一步保证了同步通讯的数据准确性。
如下为I2C时序：
在通信时序当中，SCL低电平允许数据信号跳变，在SDA高电平时进行采样，SCL高电平时，SDA至少要维持t-SU-DAT时间段，以供对方采样电平。
时序 |
说明 |
|---|---|
| t-SU-STA | 起始信号建立时间 |
| t-HD-STA | 起始信号保持时间 |
| t-SU-STO | 结束信号建立时间 |
| t-HD-STO | 结束信号保持时间 |
| t-LOW | 时钟低电平时间 |
| t-HIGH | 时钟高电平时间 |
| t-SU-DAT | 数据信号保持时间 |
5. RTOS用法介绍¶
I2C通讯的时候，需要保证基本的如下步骤：
- 硬件设备连接，外部上拉电阻确认；
- CONFIG支持MIIC驱动；
- SYSDESC文件配置需求属性；
- PADMUX设定；
- API调用，执行通讯。
5.1 DRIVER PATH¶
sc/driver/sysdriver/i2c/os/iic_os.h sc/driver/sysdriver/i2c/drv/pub/drv_iic.h sc/driver/sysdriver/i2c/drv/src/drv_iic.c sc/driver/sysdriver/i2c/drv/src/drv_iic_test.c sc/driver/sysdriver/i2c/hal/chipname/src/hal_iic.c sc/driver/sysdriver/i2c/hal/chipname/inc/hal_iic.h sc/driver/sysdriver/i2c/hal/chipname/inc/hal_iic_reg.h sc/driver/sysdriver/i2c/hal/chipname/inc/hal_iic_cfg.h
5.2 CONFIG配置¶
config文件位于mak/options_iford_cm4_xxx.mak
使能i2c驱动需要将CONFIG_I2C_SUPPORT = TRUE
# Feature_Name = [DRV] I2C driver support # Description = I2C driver support # Option_Selection = TRUE, FALSE CONFIG_I2C_SUPPORT = TRUE
5.3 SYSDESC配置¶
chipname.sys文件位于sc/driver/sysdriver/sysdesc/hal/chipname/pub
<pm_i2c0> [reg_u32_u16] 0x40007C00 0x200; [interrupts_u8] INT_IRQ_MIIC0_DMA; [dma_u8] 0; [output_mode_u8] 2; [speed_u32] 200000; [t_hd_sto_u16] 0; [t_su_sta_u16] 0; [t_hd_sta_u16] 0; [t_su_sto_u16] 0; [status_u8] 1;
Master IIC驱动中支持配置的属性如下表：
| 属性 | 描述 | 设定值 | 备注 |
|---|---|---|---|
| reg_u32_u16 | 指定bank的地址 | 不需要修改 | |
| interrupts_u8 | 指定硬件中断号 | 不需要更改 | |
| dma_u8 | 选择是否使能DMA模式 | 1-开启；0-关闭 | 可根据需要修改 |
| output_mode_u8 | 选择输出模式 | 1：开漏输出； 2：开漏推1T输出； 3：开漏推1T强上拉；4：推挽输出 | 可根据需要修改，1->4上升沿时间依次缩短 |
| speed_u32 | 设定通讯频率，单位HZ | 范围50K~1500K HZ | 可根据需要修改 |
| t_hd_sto_u16 | 设定结束信号保持时间 | count value | 可根据需要修改 |
| t_su_sta_u16 | 设定起始信号保持时间 | count value | 可根据需要修改 |
| t_hd_sta_u16 | 设定起始信号建立时间 | count value | 可根据需要修改 |
| t_su_sto_u16 | 设定结束信号建立时间 | count value | 可根据需要修改 |
| camclk_u16 | 指定时钟源 | 不需要修改 | |
| status_u8 | 选择是否使能驱动 | 1-enable；0-disable | 可根据需要修改 |
详细说明：
下图5-1为miic对详细时序的分解，图5-2为可调整的几个时序的位置。

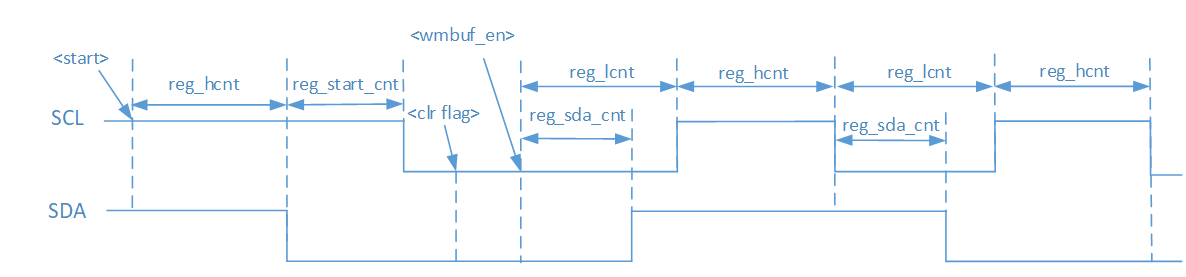

图5-1 miic通信时序
图5-2 miic起始信号与结束信号时序调整
sysdesc中开放的几个时序调整，对应波形位置为：
时序 |
波形位置 |
|---|---|
| t-su-sta | reg_start_setup_cnt |
| t-hd-sta | reg_start_cnt |
| t-su-sto | reg_stop_cnt |
| t-hd-sto | reg_stop_hold_cnt |
如果节点中属性值为0，driver会按照既定计算得出count值，如果有设定则按照设定值，设定的理论最大值为0xFFFF，即65535，但当设置过大时，如果是RIU mode的轮询方式会导致轮询超时，导致失败返回。属性值与时间对应关系如下：
首先确定时钟源，当前MIIC根据speed选择时钟源：
50K <= speed <= 200K, 时钟源为12MHz;
200k < speed <= 700K, 时钟源为54MHz;
700K < speed <= 1500K, 时钟源为72MHz;
需要注意的是I2C3的时钟源只有24MHz.
计算公式：
设定时间 = (属性值)/(时钟源)
举例，设定时间需要4us，时钟源72MHz：
属性值 = 设定时间 * 时钟源 = (4 * 10^-6) * (72 * 10^6) = 288
5.4 PADMUX设定¶
查看位于mak/options_iford_cm4_xxx.makconfig文件各项驱动的支持情况
方法一：CONFIG_PADMUX_SUPPORT = TRUE (目前使用方法一)
该方法通过使能PADMUX驱动，在chipname-padmux.c文件配置引脚复用功能，该文件位于sc/driver/sysdriver/padmux/hal/chipname/src，只需要在对应的schematic属性添加如下内容中设定:
pad_info_t schematic[] =
{
{PAD_PM_I2C_SCL, PINMUX_FOR_PM_I2CM0_MODE_1, MDRV_PUSE_I2C0_SCL},
{PAD_PM_I2C_SDA, PINMUX_FOR_PM_I2CM0_MODE_1, MDRV_PUSE_I2C0_SDA},
};
第一列为引脚索引号，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/gpio.h中查询；
第二列为模式定义，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/padmux.h中查询；
第三列为引脚及搭配模式的索引名称，可以在sc/drivers/sysdriver/padmux/drv/pub/drv_puse.h中查询；
方法二：CONFIG_PADMUX_SUPPORT = FALSE && CONFIG_GPIO_SUPPORT = TRUE
该方法通过SYSDESC在chipname.sys文件配置引脚复用功能，该文件位于sc/driver/sysdriver/sysdesc/hal/chipname/pub，可在对应的I2C节点属性padmux_u8配置padmux.h定义的模式：
<pm_i2c0> [reg_u32_u16] 0x40007C00 0x200; [interrupts_u8] INT_IRQ_MIIC; [dma_u8] 1; [output_mode_u8] 2; [speed_u32] 200000; [t_hd_sto_u16] 0; [t_su_sta_u16] 0; [t_hd_sta_u16] 0; [t_su_sto_u16] 0; [padmux_u8] PINMUX_FOR_PM_I2CM0_MODE_1; [status_u8] 1;
方法三：CONFIG_PADMUX_SUPPORT = FAlSE && CONFIG_GPIO_SUPPORT = TRUE
该方法通过SYSDESC在chipname.sys文件配置引脚复用功能，该文件位于sc/driver/sysdriver/sysdesc/hal/chipname/pub，可在对应的I2C节点属性padmux_u8配置引脚模式，例如使用i2c mode 1则赋值padmux_u8为1：
<pm_i2c0> [reg_u32_u16] 0x1F222800 0x200; [interrupts_u8] INT_IRQ_MIIC; [dma_u8] 1; [output_mode_u8] 2; [speed_u32] 200000; [t_hd_sto_u16] 0; [t_su_sta_u16] 0; [t_hd_sta_u16] 0; [t_su_sto_u16] 0; [padmux_u8] 1; [status_u8] 1;
各I2C硬件组padmux罗列
| I2C BUS | register addr | padmod | PAD | PIN_NAME |
|---|---|---|---|---|
| 0 | bank 3fH offset 50H bit[2:0] | 1 | PAD_PM_I2C_SDA | I2C3_SDA |
| PAD_PM_I2C_CLK | I2C3_SCL | |||
| 2 | PAD_PM_GPIO12 | I2C3_SDA | ||
| PAD_PM_GPIO11 | I2C3_SCL | |||
| 3 | PAD_PM_GPIO3 | I2C3_SDA | ||
| PAD_PM_GPIO2 | I2C3_SCL | |||
| 4 | PAD_PM_PWM1 | I2C3_SDA | ||
| PAD_PM_PWM0 | I2C3_SCL | |||
| 5 | PAD_PM_GPIO8 | I2C3_SCL | ||
| PAD_PM_GPIO7 | I2C3_SCL |
5.5 API说明¶
头文件位于sc/driver/sysdriver/i2c/drv/pub/drv_iic.h
typedef struct i2c_msg {
u16 addr; /*slave address*/
u16 flags;
#define CAM_I2C_RD 0x0001 // support
#define CAM_I2C_STOP_BEFORE_RESTART 0x0002 // support
#define CAM_I2C_TEN 0x0010
#define CAM_I2C_DMA_SAFE 0x0200
#define CAM_I2C_RECV_LEN 0x0400
#define CAM_I2C_NO_RD_ACK 0x0800
#define CAM_I2C_IGNORE_NAK 0x1000
#define CAM_I2C_REV_DIR_ADDR 0x2000
#define CAM_I2C_NOSTART 0x4000 // support
#define CAM_I2C_STOP 0x8000
u16 len; /*msg length*/
u8 *buf; /*pointer to msg data*/
}tI2cMsg;
s32 drv_i2c_master_xfer(u8 para_group, struct i2c_msg *para_msg, s32 para_num)
-
参数
参数名称 描述 para_group i2c bus para_msg struct i2c_msg 用于描述单次通讯的信息 para_num i2c_msg的数量 -
返回值
结果 描述 成功 返回已通讯成功的i2c_msg数量 失败 返回0
s32 drv_i2c_set_speed(u8 para_group, u32 speed)
-
参数
参数名称 描述 para_group i2c bus speed 通讯频率，单位HZ -
返回值
结果 描述 成功 返回0 失败 返回-1
5.6 DEMO¶
demo源码位于sc/driver/sysdriver/i2c/drv/src/drv_iic_test.c
static int i2c_ut_test(CLI_t * cli, char * p)
{
u8 i;
u8 argc;
u32 port;
u32 slave;
char *cmd;
tI2cMsg msg;
u32 addr;
u32 value;
u8 data[32];
u8 e_data[32];
int ret = 0;
u8 r_flag = 0;
u32 speed = 0;
argc = CliTokenCount(cli);
if (argc < 2)
return eCLI_PARSE_INPUT_ERROR;
cmd = CliTokenPop(cli);
if (strcmp(cmd, "r") == 0)
{
argc = CliTokenCount(cli);
if (argc != 4)
return eCLI_PARSE_INPUT_ERROR;
r_flag = 1;
}
else if (strcmp(cmd, "w") == 0)
{
argc = CliTokenCount(cli);
if (argc < 5 || argc > 6)
return eCLI_PARSE_INPUT_ERROR;
}
else
{
return eCLI_PARSE_INPUT_ERROR;
}
if (CliTokenPopNum(cli, &port, 0) != eCLI_PARSE_OK)
{
return eCLI_PARSE_INPUT_ERROR;
}
if (CliTokenPopNum(cli, &slave, 0) != eCLI_PARSE_OK)
{
return eCLI_PARSE_INPUT_ERROR;
}
cmd = CliTokenPop(cli);
if (strcmp(cmd, "A16D8") == 0)
{
msg.addr = (u16)slave;
if (r_flag)
{
if (CliTokenPopNum(cli, &addr, 0) != eCLI_PARSE_OK)
{
return eCLI_PARSE_INPUT_ERROR;
}
//write
msg.flags = 0;
data[0] = (u8)((addr >> 8) & 0xff);
data[1] = (u8)(addr & 0xff);
msg.buf = data;
msg.len = 2;
drv_i2c_master_xfer(port, &msg, 1);
//read
msg.flags = CAM_I2C_RD;
msg.buf = data;
msg.len = 1;
drv_i2c_master_xfer(port, &msg, 1);
cliPrintf(" %04x : %02x\r\n", (u16)addr, (u8)data[0]);
}
else
{
if (CliTokenPopNum(cli, &addr, 0) != eCLI_PARSE_OK)
{
return eCLI_PARSE_INPUT_ERROR;
}
if (CliTokenPopNum(cli, &value, 0) != eCLI_PARSE_OK)
{
return eCLI_PARSE_INPUT_ERROR;
}
CliTokenPopNum(cli, &speed, 0);
data[0] = (u8)((addr >> 8) & 0xff);
data[1] = (u8)(addr & 0xff);
data[2] = (u8)(value & 0xff);
//write
msg.flags = 0;
msg.buf = data;
msg.len = 3;
//set i2c speed
if (speed)
drv_i2c_set_speed(port, speed);
//transfer
drv_i2c_master_xfer(port, &msg, 1);
}
}
return eCLI_PARSE_OK;
}
6. DEBUG方法¶
当出现通讯异常时，可以参考如下方面进行问题调试，提供了几种较为常见的排查方向，另调试过程建议抓取波形方便分析。
| 排查方向 | 常见问题 |
备注 |
|---|---|---|
| 外部上拉 | 1. 提示通讯超时错误信息；2. 抓取波形无变化，SCL始终为低电平； 3. 波形读写的数据都为0x00 | |
| padmux | 1. 提示无ACK信号；2. 波形没有变化，电平一直维持 | 参考PADMUX章节，或padmux模块说明 |
| 通信速率 | 通讯失败，无ACK信号 | 可查找从设备手册，确认正常工作的通信速率范围 |
| 时钟源 | 1. 提示通讯超时错误信息；2. 无波形 | 参考CLKGEN模块说明 |
| 时序 | 通讯无ACK信号 | 若从设备会对各部分详细时序有特定要求，可从设备手册查找确认 |
| 从设备工作状态 | 通讯失败，无ACK | 当从设备没有处在正常的工作状态的时候，无法对主设备发起的信号进行响应 |
