CM4_PWM使用参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	05/31/2024

1. 概述¶

PWM (Pulse Width Modulation) 模块用于产生脉宽波形，可通过改变频率和占空比来改变输出的电流、电压进而实现控制电机转速、液晶屏调光等功能。

2. 功能描述¶

支持PWM的channel数量为4个
channel 0~3支持的OSCCLK(Hz)为：12M；
频率的工作范围是(OSCCLK/2)到(OSCCLK/2^34) ，例如OSCCLK = 12MHz，则范围是(0.0007Hz~6MHz)；
支持double buffer来防止产生错误波形，即波形会等待当前波形完全生成之后更新；

3. 相关概念说明¶

3.1. 频率和占空比¶

频率（frequency）

每秒钟信号从高电平到低电平再回到高电平的次数。
占空比（duty cycle）

高电平持续时间和低电平持续时间之间的比例。
举例说明

假设PWM的OSCCLK频率为12M，那么可设置的频率范围为：0.0007Hz~6MHz；

设定PWM0和PWM1为频率120Hz，占空比25%的波形，且PWM1相对于PWM0有180°的相位偏移，那么各参数配置如下：

period duty shift

PWM0 120Hz 25% 0%

PWM1 120Hz 75% 50%

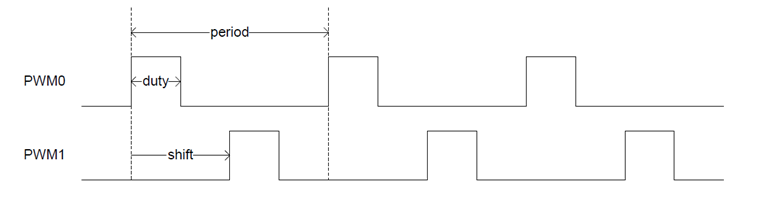

产生的波形如下图：

3.2. 普通精度模式¶

rtos config中不开启Support high precision calculation，则使用普通精度模式，该模式下配置PWM的period的单位为Hz，duty cycle的单位为百分比。

假设要设置PWM0频率为10000HZ，占空比为50%，则：

period = 10000

duty cycle = 50

3.3. 高精度模式¶

rtos config中开启Support high precision calculation选项时，则使用高精度模式，该模式下配置PWM的period和duty_cycle均使用纳秒为单位，所以要先计算周期和占空比的值。

假设要设置PWM0频率为10000.5HZ，占空比为49.5%，则：

period = 10^9 ÷ 10000.5 = 99995

duty cycle = 99995 * 49.5% = 49498

由此可见，高精度模式的优势在于参数设定支持到小数。

4. CM4用法介绍¶

4.1 DRIVER PATH¶

sc/driver/sysdriver/pwm/drv/pub/drv_pwm.h
sc/driver/sysdriver/pwm/drv/src/drv_pwm.c
sc/driver/sysdriver/pwm/drv/src/drv_pwm_test.c
sc/driver/sysdriver/pwm/hal/chipname/src/hal_pwm.c
sc/driver/sysdriver/pwm/hal/chipname/inc/hal_pwm.h
sc/driver/sysdriver/pwm/hal/chipname/inc/hal_pwm_cfg.h

4.2. CONFIG配置¶

config文件位于mak/options_chipname_cm4_isw.mak

# Feature_Name = [DRV] PWM driver support
# Description = PWM driver support
# Option_Selection = TRUE, FALSE
CONFIG_PWM_SUPPORT = TRUE       //使能PWM驱动
CONFIG_SSTAR_PWM_EXTEND = TRUE  //TRUE：高精度模式，FALSE：低精度模式

4.3 SYSDESC配置¶

chipname_xxx.sys文件是用于描述外设硬件属性的文件，外设节点中包含的属性值可用于外设的配置，类似Linux的设备树，该文件位于sc/driver/sysdriver/sysdesc/hal/chipname/pub:

<pm_pwm0>
  [reg_u32_u16] 0x40003400 0x37;
  [status_u8] 1;

<pm_pwm1>
  [reg_u32_u16] 0x40003440 0x37;
  [status_u8] 1;

<pm_pwm2>
  [reg_u32_u16] 0x40003480 0x37;
  [status_u8] 1;

<pm_pwm3>
  [reg_u32_u16] 0x400034C0 0x37;
  [status_u8] 1;

pwm驱动中支持配置的属性如下表：

属性	描述	设定值	备注
reg_u32_u16	指定pwm bank地址	参考上文	禁止修改
status_u8	选择是否使能驱动	1:enable；0:disable	可根据需要修改

4.4 PADMUX配置¶

CONFIG配置：CONFIG_PADMUX_SUPPORT=TRUE

如果chipname_xxx.sys文件配置了属性<padmux>，那么PADMUX的设定直接在此配置：

<padmux>
    [schematic_u32_u32_u32]
              PAD_PM_PWM0   PINMUX_FOR_PM_PWM0_MODE_1    MDRV_PUSE_PWM0,
              PAD_PM_PWM1   PINMUX_FOR_PM_PWM1_MODE_1    MDRV_PUSE_PWM1,
              PAD_PM_PWM2   PINMUX_FOR_PM_PWM2_MODE_1    MDRV_PUSE_PWM2,
              PAD_PM_PWM3   PINMUX_FOR_PM_PWM3_MODE_1    MDRV_PUSE_PWM3;
    [status_u8] 1;

否则通过使能PADMUX驱动，在chipname-xxx-padmux.c文件配置引脚复用功能，该文件位于sc/driver/sysdriver/padmux/hal/chipname/src，只需要在对应的schematic属性添加如下内容中设定:

pad_info_t schematic[] =
{
      {PAD_PM_PWM0   PINMUX_FOR_PM_PWM0_MODE_1    MDRV_PUSE_PWM0},
      {PAD_PM_PWM1   PINMUX_FOR_PM_PWM1_MODE_1    MDRV_PUSE_PWM1},
      {PAD_PM_PWM2   PINMUX_FOR_PM_PWM2_MODE_1    MDRV_PUSE_PWM2},
      {PAD_PM_PWM3   PINMUX_FOR_PM_PWM3_MODE_1    MDRV_PUSE_PWM3},
};

第一列为引脚索引号，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/gpio.h中查询；

第二列为模式定义，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/padmux.h中查询；

第三列为引脚及搭配模式的索引名称，可以在sc/drivers/sysdriver/padmux/drv/pub/drv_puse.h中查询；

各PWM硬件组padmux罗列

PWM CHANNEL	register addr	padmod	PAD	PIN_NAME
PWM0	bank 3fH offset 51H bit[2:0]	1	PAD_PM_PWM0	PM_PWM0
		2	PAD_PM_GPIO0	PM_GPIO0
		4	PAD_PM_PSPI0_DI	PM_PSPI0_DI
		5	PAD_PM_GPIO12	PM_GPIO12
PWM1	bank 3fH offset 51H bit[6:4]	1	PAD_PM_PWM1	PM_PWM1
		2	PAD_PM_GPIO1	PM_GPIO1
		3	PAD_PM_PSPI0_DO	PM_PSPI0_DO
		4	PAD_PM_GPIO11	PM_GPIO11
PWM2	bank 3fH offset 51H bit[10:8]	1	PAD_PM_PWM2	PM_PWM2
		2	PAD_PM_PSPI0_CZ	PM_PSPI0_CZ
		3	PAD_PM_GPIO9	PM_GPIO9
		4	PAD_PM_I2C_CLK	PM_I2C_CLK
PWM3	bank 3fH offset 51H bit[14:12]	1	PAD_PM_PWM3	PM_PWM2
		2	PAD_PM_I2C_SDA	PM_I2C_SDA
		3	PAD_PM_GPIO10	PM_GPIO10
		4	PAD_PM_PSPI0_CK	PM_PSPI0_CK

4.5 API说明¶

头文件位于sc/driver/sysdriver/pwm/drv/pub/drv_pwm.h

struct pwm_ch_cfg
{
    u64 duty;     //设定占空比，实际占空比=duty-shift
    u64 shift;    //设定起始相位
    u64 period;   //设定周期
    u32 polarity; //极性设置：0-正常，1-极性取反
    u32 channel;  //指定channel
};

extern int drv_pwm_set_period(u32 channel, u64 period, u8 sync);
extern int drv_pwm_set_duty(u32 channel, u64 duty, u8 sync);
extern int drv_pwm_set_shift(u32 channel, u64 shift, u8 sync);
extern int drv_pwm_set_polarity(u32 channel, u64 polar, u8 sync);
extern int drv_pwm_channel_config(struct pwm_ch_cfg *pwm_ch);
extern int drv_pwm_channel_enable(u32 channel, u8 enable);

4.5.1. drv_pwm_set_period¶

目的

设置pwm周期。

语法

int drv_pwm_set_period(struct pwm_ch_cfg *pwm_ch, u8 sync);

参数

参数名称	描述
pwm_ch	用于配置pwm的通道和周期信息
sync	1表示配置在此次接口调用后生效，0表示此次接口调用后不生效，生效需要调用drv_pwm_update_enable接口

返回值

结果描述

成功返回0

失败返回负数

4.5.2. drv_pwm_set_duty¶

目的

设置pwm占空比。

语法

int drv_pwm_set_duty(struct pwm_ch_cfg *pwm_ch, u8 sync);

参数

参数名称	描述
pwm_ch	用于配置pwm的通道和占空比信息
sync	1表示配置在此次接口调用后生效，0表示此次接口调用后不生效，生效需要调用drv_pwm_update_enable接口

返回值

结果描述

成功返回0

失败返回负数

4.5.3. drv_pwm_set_shift¶

目的

设置pwm相位偏移。

语法

int drv_pwm_set_shift(struct pwm_ch_cfg *pwm_ch, u8 sync);

参数

参数名称	描述
pwm_ch	用于配置pwm的通道和相位偏移信息
sync	1表示配置在此次接口调用后生效，0表示此次接口调用后不生效，生效需要调用drv_pwm_update_enable接口

返回值

结果描述

成功返回0

失败返回负数

4.5.4. drv_pwm_set_polarity¶

目的

设置pwm极性。

语法

int drv_pwm_set_polarity(struct pwm_ch_cfg *pwm_ch, u8 sync);

参数

参数名称	描述
pwm_ch	用于配置pwm的通道和极性信息
sync	1表示配置在此次接口调用后生效，0表示此次接口调用后不生效，生效需要调用drv_pwm_update_enable接口

返回值

结果描述

成功返回0

失败返回负数

4.5.5. drv_pwm_channel_config¶

目的

设置pwm配置。

语法

int drv_pwm_channel_config(struct pwm_ch_cfg *pwm_ch);

参数

参数名称描述

pwm_ch 用于配置pwm的通道、周期、占空比、相位偏移和极性信息
返回值

结果描述

成功返回0

失败返回负数

4.5.6. drv_pwm_channel_enable¶

目的

使能pwm配置。

语法

int drv_pwm_channel_enable(u32 channel, u8 enable);

参数

参数名称描述

channel 用于配置pwm的通道信息

enable 1表示使能，0表示失能
返回值

结果描述

成功返回0

失败返回负数

4.6 DEMO¶

demo源码位于sc/driver/sysdriver/pwm/drv/src/drv_pwm_test.c

5. DEBUG方法¶

5.1 PWM device不存在¶

检查chipname.sys PWM节点的status是否为1
检查config是否配置，详见4.2. CONFIG配置

5.2 配置后PWM无波形产生¶

Step1：首先确认测量的引脚是否正确：打开对应的原理图确认即可，如果没有错误的话，则进行下一步。

Step2：确认对应的PWM mode是否生效，引脚复用失败主要有两个原因：

原因一：该引脚没有设置为PWM mode，设置方法详见4.4 PADMUX配置

原因二：有优先级比PWM mode更高级别的padmux mode被开启

Step3：检查pwm相关参数是否设置成功
