CM4_SDMMC使用参考
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 1.0 | Initial release | 05/21/2024 |
1. 概述¶
1.1 SD¶
SD卡（Secure Digital Card）使用的是sd卡协议，该协议规定了sd卡的物理接口、通信协议和命令结构，以实现数据的读取和写入。cm4 sd支持sd2.0通信协议.
1.2 SDIO¶
SDIO（Secure Digital Input/Output）通信协议是在sd卡协议基础上扩展而来的，它允许SD卡与外部设备进行输入和输出的通信。sdio通信协议定义了sdio卡的物理接口和通信协议，使得sd卡能够扩展为具备I/O功能的设备。cm4 sdio支持sdio2.0通信协议。
2. 关键字¶
sysdesc：
rtos用于描述外设硬件属性的文件，外设节点中包含的属性值可用于外设的配置，类似Linux的设备树文件
padmux：
引脚复用，用于将模块功能引脚连接到具体的外部引脚，打通信号连接。
sdmmc ip：
连接sd/sdio卡的host engine，cm4设计使用sdio ip。ip可以驱动不同pad mode，根据实际需要使用。

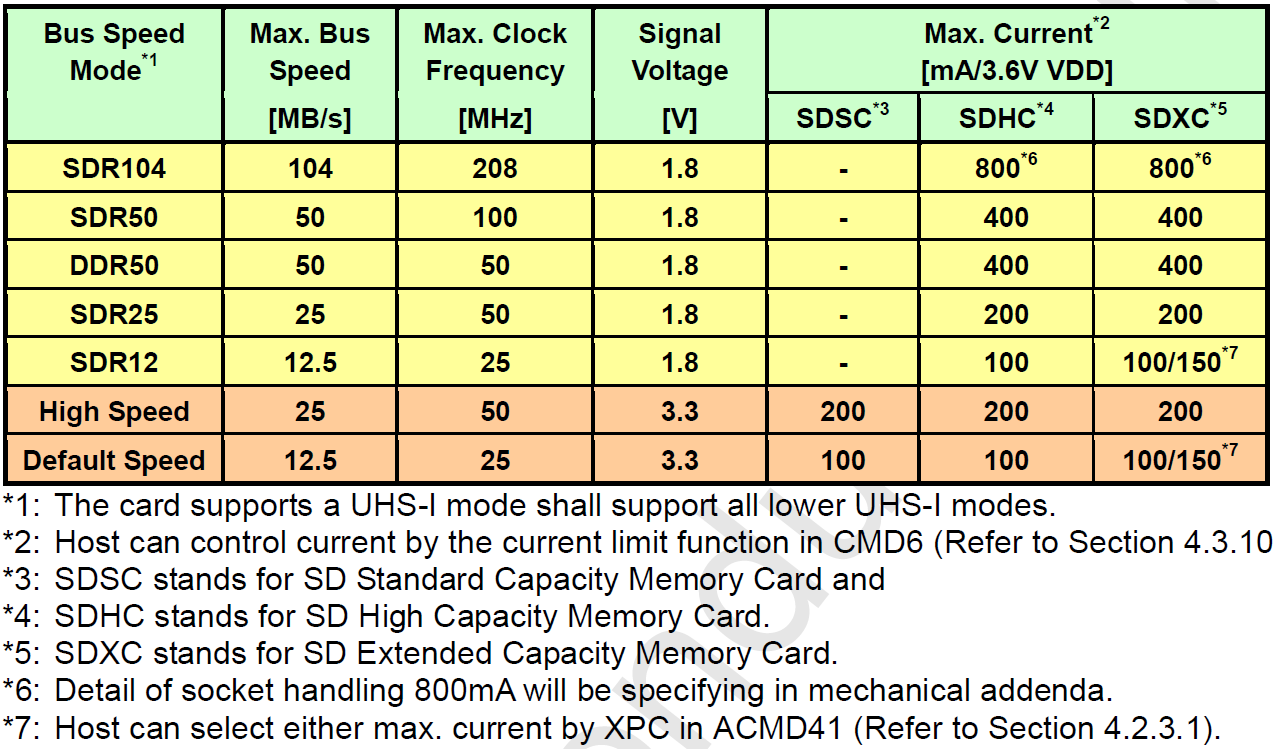

3. 功能描述¶
| 封装 | SD卡 | 总线带宽 | 时钟范围 | SD3.0支持的速率模式 | SD2.0支持的速率模式 | IP bank | 产品 |
|---|---|---|---|---|---|---|---|
| BGA/QFN | SD0 Card | 1，4 | 300k-48M | - | Default Speed,High Speed | 0x1413(non-pm) | iford |
| BGA/QFN | WIFI Card | 1，4 | 300k,12M,32M,48M | - | Default Speed,High Speed | 0x42(pm) | iford |
注：pm sdio/sd clk仅有4个档位，需要准确设置。
总线带宽设置：
sd/sdio支持配置1 -1bit mode/4 – 4bit mode 两种总线带宽，默认使用4bit mode。sdio卡需要设置带宽为1 bit mode可以设置sysdesc外设硬件属性文件的slot_Sdio_Use_1bit_u8参数。
时钟设置：
iford cm4: sd/sdio card支持配置(300KHz,12MHz,32MHz,48MHz)范围内的时钟频率，可以通过修改外设硬件属性文件中的slot_max_clks_u32参数来设置最大时钟大小，最终设置的clock频率是当前bus speed支持的最大频率。
4. RTOS用法介绍¶
sdio通讯的时候，需要保证基本的如下步骤：
- 硬件设备连接正常，供电稳定；
- CONFIG支持sdio驱动；
- SYSDESC文件配置需求属性；
- PADMUX设定；
- API调用，执行通讯。
4.1 DRIVER PATH¶
sc/driver/sysdriver/sdmmc/drv/inc sc/driver/sysdriver/sdmmc/drv/pub sc/driver/sysdriver/sdmmc/drv/src sc/driver/sysdriver/sdmmc/drv/sdmmc_irq.h sc/driver/sysdriver/sdmmc/drv/sdmmc_irq.c sc/driver/sysdriver/sdmmc/drv/rtk_cfg.h sc/driver/sysdriver/sdmmc/drv/sd.c sc/driver/sysdriver/sdmmc/drv/sdio_cfg.h sc/driver/sysdriver/sdmmc/drv/sdio.c sc/driver/sysdriver/sdmmc/drv/sdio_test.c sc/driver/sysdriver/sdmmc/drv/ms_sdmmc_lnx.c
4.2 CONFIG配置¶
#make menuconfig
BSP Driver Options --->
<*> Support SDIO Card
4.3 SYSDESC配置¶
chipname.sys文件位于sc/driver/sysdriver/sysdesc/hal/chipname/pub
<sdmmc>
[camclk_u8] CAMCLK_sd, CAMCLK_VOID;
[slotnum_u8] 1;
[revcdz_u8] 0;
[slot_ip_orders_u8] 0;
[slot_max_clks_u32] 48000000;
[slot_intcdzs_u8] 0;
[slot_pwr_gpios_u16] PAD_PM_GPIO12;
[slot_pwr_off_delay_u8] 130;
[slot_pwr_on_delay_u8] 130;
[slot_fakecdzs_u8] 1;
[slot_pad_orders_u8] 0;
[slot_cdzs_gpios_u16] PAD_PM_SDIO_INT;
[slot_sdio_use_u8] 1;
[slot_removable_u8] 0;
[slot_mie_intr_u16] INT_IRQ_SDIO;
[slot_cdz_intr_u16] INT_FIQ_PAD2SDIO_SD_CDZ;
[slot_Sdio_Use_1bit_u8] 0;
sdio驱动中支持配置的属性如下表：
| 属性 | 描述 | 设定值 | 备注 |
|---|---|---|---|
| camclk_u8 | sdio使用的clock源 | 不需要修改 | |
| slotnum_u8 | sdio槽位数 | 不需要更改，当前cm4 sdio只有一个槽位 | |
| revcdz_u8 | 配置是否颠倒Card detect电平条件 | 1-开启；0-关闭 | 可根据需要修改 |
| slot_ip_orders_u8 | 配置对应卡槽的sdio engine编号 | 不需要修改，当前cm4 sdio只有一个槽位 | |
| slot_max_clks_u32 | 配置对应卡槽支持的最大时钟频率 | 支持300KHz, 12MHz, 32MHz, 48MHz | 可根据需要修改 |
| slot_intcdzs_u8 | 配置是否使用cdz中断 | 1-开启；0-关闭 | 可根据需要修改 |
| slot_pwr_gpios_u16 | 配置sdio电源pad | 不需要修改 | |
| slot_pwr_off_delay_u8 | 配置sdio的下电延迟时间 | 初始化过程下电动作保持时间 | |
| slot_pwr_on_delay_u8 | 配置sdio的上电延迟时间 | 初始化过程上电动作保持时间 | SDIO设备一般需要配置delay时间以便SDIO设备加载固件及状态ready，具体时间以SDIO设备厂家的建议为准 |
| slot_fakecdzs_u8 | 配置是否忽视Card Detect | 开启后默认non-removable | 可根据需要修改，与slot_removable搭配使用 |
| slot_pad_orders_u8 | 配置对应卡槽的padmux mode | 不需要更改，当前cm4 sdio只有一个槽位 | |
| slot_cdzs_gpios_u16 | 配置对应卡槽的CDZ pin脚 | 不需要修改 | |
| slot_sdio_use_u8 | 配置是否使用sdio device | 1-enable；0-disable | 可根据需要修改 |
| slot_removable_u8 | 配置是否removable设备 | 1-enable；0-disable | 可根据需要修改，与slot_fakecdz搭配使用 |
| slot_mie_intr_u16 | 配置sdio中断信息 | 不需要修改，此为sdio传输过程使用中断来获取事件 | |
| slot_cdz_intr_u16 | 配置sdio热插拔中断信息 | 不需要修改 | |
| slot_Sdio_Use_1bit_u8 | 配置sdio总线位宽 | 1-1bit 0-4bit, default 4bit | 可根据需要修改 |
详细说明：
根据cm4时钟源定制，当前sdio可选时钟范围：
slot_max_clks_u32 == 48000000, 时钟源为50MHz;
slot_max_clks_u32 == 32000000, 时钟源为33.3MHz;
slot_max_clks_u32 == 12000000, 时钟源为12MHz;
slot_max_clks_u32 == 300000, 时钟源为300KHz;
4.4 SD card API说明¶
头文件位于sc/driver/sysdriver/sdmmc/drv/pub/sd.h
4.4.0 sd 结构体定义¶
struct msSt_SDIO_Data
{
U16_T u16BlkCnt;
U16_T u16BlkSize;
volatile char *pu8Buf;
U16_T u16StorType;
};
typedef enum
{
EV_IMI = 0x0,
EV_PSRAM = 0x1,
EV_MIU = 0x2,
} IPStorageEmType;
4.4.1. sd_card_init¶
-
描述
sd host识别device初始化
-
语法
int sd_card_init(u8 u8_slot);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 -
返回值
结果 描述 成功 返回0 失败 返回非0
4.4.2. sd_card_reset¶
-
描述
sd host重新初始化识别device
-
语法
int sd_card_reset(u8 u8_slot);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 -
返回值
结果 描述 成功 返回0 失败 返回非0
4.4.3. sd_card_remove¶
-
描述
sd host移除device
-
语法
void sd_card_remove(u8 u8_slot);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 -
返回值
结果 描述 成功 返回0 失败 返回非0
4.4.4. sd_read_block¶
-
描述
sd host读取单块block
-
语法
int sd_read_block(u8 slot, u32 addr, volatile u8* r_buf, u16 u16StorType);
-
参数
参数名称 描述 slot sdio使用槽位，默认为0 addr 读取device的blk地址 r_buf 存放data的buf u16StorType 指定当前cm4使用的storage类型，参见IPStorageEmType -
返回值
结果 描述 成功 返回0 失败 返回非0
4.4.5. sd_write_block¶
-
描述
sd host写入单块block
-
语法
int sd_write_block(u8 slot, u32 addr, volatile u8* r_buf, u16 u16StorType);
-
参数
参数名称 描述 slot sdio使用槽位，默认为0 addr 写入device的blk地址 r_buf 存放data的buf u16StorType 指定当前cm4使用的storage类型，参见IPStorageEmType -
返回值
结果 描述 成功 返回0 失败 返回非0
4.4.6. sd_read_block_multi¶
-
描述
sd host读取多块block
-
语法
int sd_read_block_multi(u8 slot, u32 addr, u16 u61BlkCnt, volatile u8* r_buf, u16 u16StorType);
-
参数
参数名称 描述 slot sdio使用槽位，默认为0 addr 读取device的blk地址 u61BlkCnt 读取device的blk数 r_buf 存放data的buf u16StorType 指定当前cm4使用的storage类型，参见IPStorageEmType -
返回值
结果 描述 成功 返回0 失败 返回非0
4.4.7. sd_write_block_multi¶
-
描述
sd host写入多块block
-
语法
int sd_write_block_multi(u8 slot, u32 addr, u16 u16BlkCnt, volatile u8* r_buf, u16 u16StorType);
-
参数
参数名称 描述 slot sdio使用槽位，默认为0 addr 写入device的blk地址 u61BlkCnt 写入device的blk数 r_buf 存放data的buf u16StorType 指定当前cm4使用的storage类型，参见IPStorageEmType -
返回值
结果 描述 成功 返回0 失败 返回非0
4.4.8. sd_get_capacity¶
-
描述
sd host获取device容量
-
语法
u64 sd_get_capacity(u8 slot);
-
参数
参数名称 描述 slot sdio使用槽位，默认为0 -
返回值
结果 描述 成功 返回容量值 失败 返回-1
4.5 SDIO card API说明¶
头文件位于sc/driver/sysdriver/sdmmc/drv/pub/sdio.h
4.5.0 sdio 数据结构¶
struct msSt_SDIO_Data
{
U16_T u16BlkCnt;
U16_T u16BlkSize;
volatile char *pu8Buf;
U16_T u16StorType;
};
typedef int sdio_irq_callback(u8 u8_slot);
4.5.1. sdio_card_init¶
-
描述
sdio host识别device初始化
-
语法
int sdio_card_init(u8 u8_slot);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 -
返回值
结果 描述 成功 返回0 失败 返回非0
4.5.2. sdio_card_reset¶
-
描述
sdio host重新初始化识别device
-
语法
int sdio_card_reset(u8 u8_slot);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 -
返回值
结果 描述 成功 返回0 失败 返回非0
4.5.3. sdio_read_byte¶
-
描述
sdio host读取寄存器信息，非data传输
-
语法
int sdio_read_byte(u8 u8_slot, u8 func, u32 addr, u8* r_buf);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 func 选择sdio func addr 读取device的寄存器地址 r_buf 存放结果的buf -
返回值
结果 描述 成功 返回0 失败 返回非0
4.5.4. sdio_read_byte¶
-
描述
sdio host设置寄存器信息，非data传输
-
语法
int sdio_write_byte(u8 u8_slot, u8 func, u32 addr, u8 w_value);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 func 选择sdio func addr 写入device的寄存器地址 w_value 待设值 -
返回值
结果 描述 成功 返回0 失败 返回非0
4.5.5. sdio_read_byte_multi¶
-
描述
sdio host按字节读取数据
-
语法
int sdio_read_byte_multi(u8 u8_slot, u8 func, u8 op_code, u32 addr, struct msSt_SDIO_Data *pstData);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 func 选择sdio func op_code 选择地址模式：0-固定地址 1-递增地址 addr 读取device i/o的起始地址 pstData 传输参数: u16BlkCnt:[0,0x1ff]; u16BlkSize:512; pu8Buf:存放结果的buf; u16StorType:指定当前cm4使用的storage类型，参见IPStorageEmType -
返回值
结果 描述 成功 返回0 失败 返回非0
4.5.6. sdio_write_byte_multi¶
-
描述
sdio host按字节写入数据
-
语法
int sdio_write_byte_multi(u8 u8_slot, u8 func, u8 op_code, u32 addr, struct msSt_SDIO_Data *pstData);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 func 选择sdio func op_code 选择地址模式：0-固定地址 1-递增地址 addr 写入device i/o的起始地址 pstData 传输参数: u16BlkCnt:[0,0x1ff]; u16BlkSize:512; pu8Buf:存放结果的buf; u16StorType:指定当前cm4使用的storage类型，参见IPStorageEmType -
返回值
结果 描述 成功 返回0 失败 返回非0
4.5.7. sdio_read_block_multi¶
-
描述
sdio host按block读取数据
-
语法
int sdio_read_block_multi(u8 u8_slot, u8 func, u8 op_code, u32 addr, struct msSt_SDIO_Data *pstData);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 func 选择sdio func op_code 选择地址模式：0-固定地址 1-递增地址 addr 读取device i/o的起始地址 pstData 传输参数: u16BlkCnt:[0,0x1ff]; u16BlkSize:512; pu8Buf:存放结果的buf; u16StorType:指定当前cm4使用的storage类型，参见IPStorageEmType -
返回值
结果 描述 成功 返回0 失败 返回非0
4.5.8. sdio_write_block_multi¶
-
描述
sdio host按block写入数据
-
语法
int sdio_write_block_multi(u8 u8_slot, u8 func, u8 op_code, u32 addr, struct msSt_SDIO_Data *pstData);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 func 选择sdio func op_code 选择地址模式：0-固定地址 1-递增地址 addr 读取device i/o的起始地址 pstData 传输参数: u16BlkCnt:[0,0x1ff]; u16BlkSize:512; pu8Buf:存放结果的buf; u16StorType:指定当前cm4使用的storage类型，参见IPStorageEmType -
返回值
结果 描述 成功 返回容量值 失败 返回-1
4.5.9. sdio_irq_enable¶
-
描述
sdio host使能sdio中断
-
语法
int sdio_irq_enable(u8 u8_slot, int enable);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 -
返回值
结果 描述 成功 返回0 失败 返回非0
4.5.10. sdio_set_irq_callback¶
-
描述
sdio host注册sdio中断回调
-
语法
int sdio_set_irq_callback(u8 u8_slot, sdio_irq_callback* irq_cb);
-
参数
参数名称 描述 u8_slot sdio使用槽位，默认为0 irq_cb sdio中断回调函数 -
返回值
结果 描述 成功 返回0 失败 返回非0
4.6 DEMO¶
demo源码位于sc/driver/sysdriver/sdmmc/drv/sdio_test.c
void sdtest(U8_T u8_slot)
{
U64_T sd_capt;
U32_T sd_addr, err, blkcnt, loop = 0, i;
U8_T *r_buf, *w_buf, flag, compare = 0;
IPStorageEmType eStor[] = { EV_IMI, EV_IMI, EV_PSRAM };
// card detect
if(MS_SD_Card_Detect(u8_slot))
{
CamOsPrintf("card alive !\n");
sd_capt = sd_get_capacity(u8_slot);
CamOsPrintf(" !\n");
if (sd_capt == -1) {
CamOsPrintf("card init fail !\n");
return;
}
CamOsPrintf("SD card capacity: %lld %s -- %d %s \n", (unsigned long long)sd_capt, "B", (int)(sd_capt/1024/1024/1024) , "GB");
}
// alloc buf
sd_addr = 0x233;
r_buf = CamOsMemAlloc(512);
w_buf = CamOsMemAlloc(512);
// set buf pattern
for(i = 0; i < 512; i++)
{
r_buf[i] = i;
w_buf[i] = ~i;
}
// write single block
err = sd_write_block(u8_slot, sd_addr, w_buf, eStor[loop]);
if(err)
CamOsPrintf("write block error\n");
// read single block
err = sd_read_block(u8_slot, sd_addr, r_buf, eStor[loop]);
if(err)
CamOsPrintf("read block error\n");
// check result
for(i = 0; i < 512; i++)
{
if(r_buf[i] != w_buf[i])
{
compare = 1;
break;
}
}
if(compare)
{
compare = 0;
_DUMP_MEM_ARR(w_buf, 512);
_DUMP_MEM_ARR(r_buf, 512);
CamOsPrintf("signal block r/w test fail \n");
}
else
CamOsPrintf("signal block r/w test pass \n");
// release buf
CamOsMemRelease(r_buf);
CamOsMemRelease(w_buf);
// test multi block
sd_addr = 0x122;
blkcnt = 2;
r_buf = CamOsMemAlloc(512*blkcnt);
w_buf = CamOsMemAlloc(512*blkcnt);
for(i = 0; i < 512*blkcnt; i++)
{
r_buf[i] = i;
w_buf[i] = ~i;
}
err = sd_write_block_multi(u8_slot, sd_addr, blkcnt, w_buf, eStor[loop]);
if(err)
CamOsPrintf("write block error\n");
err = sd_read_block_multi(u8_slot, sd_addr, blkcnt, r_buf, eStor[loop]);
if(err)
CamOsPrintf("read block error\n");
for(i = 0; i < 512*blkcnt; i++)
{
if(r_buf[i] != w_buf[i])
{
compare = 1;
break;
}
}
if(compare)
{
compare = 0;
CamOsPrintf("multi block r/w test fail \n");
}
else
CamOsPrintf("multi block r/w test pass \n");
CamOsMemRelease(r_buf);
CamOsMemRelease(w_buf);
}
void SdioTest(U8_T u8_slot)
{
unsigned int test_loop = 0, test_temp = 0, i = 0;
unsigned int test_loop = 0;
unsigned short ret;
u8 *r_buf, *w_buf;
u8 func;
u32 addr;
struct msSt_SDIO_Data stData;
u32 count;
u32 i;
u8 op_code;
u32 blk_size;
CamOsPrintf("****** SDIO Test ******\r\n");
// register sdio intr callback and enable
sdio_set_irq_callback(u8_slot, Sdio_test_irq_callback);
sdio_irq_enable(u8_slot, TRUE);
// sdio init
if (sdio_card_init(u8_slot) != 0) {
CamOsPrintf("--- SDIO Init fail ---\r\n");
return;
}
CamOsPrintf("--- SDIO Init OK ---\r\n");
// alloc buf
r_buf = CamOsMemAlloc(512);
w_buf = CamOsMemAlloc(512);
// read register info
func = 0;
addr = 0x13;
ret = sdio_read_byte(u8_slot, func, addr, r_buf);
if (ret)
{
CamOsPrintf("- sdio_read_byte ERROR\r\n");
}
// write register info
w_buf[0] = r_buf[0];
func = 0;
addr = 0x13;
ret = sdio_write_byte(u8_slot, func, addr, w_buf[0]);
if (ret)
{
CamOsPrintf("- sdio_write_byte ERROR\r\n");
}
// write by byte and addr fixed
memset(w_buf, 0, 512);
memset(&stData, 0, sizeof(struct msSt_SDIO_Data));
func = 0;
addr = 0xf0; //16
op_code = 0;
count = 16;
stData.u16BlkCnt = count;
stData.pu8Buf = (volatile char *)w_buf;
stData.u16StorType = EV_IMI; // storage type
for (i = 0; i < count; i++)
{
w_buf[i] = test_loop + i;
}
ret = sdio_write_byte_multi(u8_slot, func, op_code, addr, &stData);
if (ret)
{
CamOsPrintf("- sdio_write_byte_multi ERROR\r\n");
}
// read by byte and addr increment
memset(r_buf, 0, 512);
memset(&stData, 0, sizeof(struct msSt_SDIO_Data));
func = 1;
addr = (0x09);
op_code = 1;
count = 3;
stData.u16BlkCnt = count;
stData.pu8Buf = (volatile char *)r_buf;
stData.u16StorType = EV_IMI;
ret = sdio_read_byte_multi(u8_slot, func, op_code, addr, &stData);
if (ret)
{
CamOsPrintf("- sdio_read_byte_multi ERROR\r\n");
}
// write by block
memset(w_buf, 0, 512);
memset(&stData, 0, sizeof(struct msSt_SDIO_Data));
func = 1;
addr = (0x1c); //1;
op_code = 1;
count = 1;//12; // 12 2;
blk_size = 512;
stData.u16BlkCnt = count;
stData.u16BlkSize = blk_size;
stData.pu8Buf = (volatile char *)w_buf;
stData.u16StorType = EV_IMI;
for (i = 0; i < (count * blk_size); i++)
{
w_buf[i] = test_loop + i;
}
ret = sdio_write_block_multi(u8_slot, func, op_code, addr, &stData);
if (ret)
{
CamOsPrintf("- sdio_write_block_multi ERROR\r\n");
}
// read by block
memset(w_buf, 0, 512);
memset(&stData, 0, sizeof(struct msSt_SDIO_Data));
func = 1;
addr = 0x1c; //1;
op_code = 1;
count = 1;
blk_size = 512;
stData.u16BlkCnt = count;
stData.u16BlkSize = blk_size;
stData.pu8Buf = (volatile char *)r_buf;
stData.u16StorType = EV_IMI;
ret = sdio_read_block_multi(u8_slot, func, op_code, addr, &stData);
if (ret)
{
CamOsPrintf("- sdio_read_block_multi ERROR\r\n");
}
release buf
CamOsMemRelease(r_buf);
CamOsMemRelease(w_buf);
return;
}
5. DEBUG方法¶
可以根据驱动报错log中的(E: 0xXXXX)信息查找对应的SD/SDIO卡状态来判断目前卡出现了什么问题。
根据SD/SDIO卡实际可能遇到的问题，分为以下几个类型：
识别卡失败
若卡识别失败，需要确定是响应获取失败还是传输信号不好有CRC问题，区分问题可以通过驱动打印的日志确定，具体区别以及debug方法如下：
-
SD/SDIO卡不回复命令响应

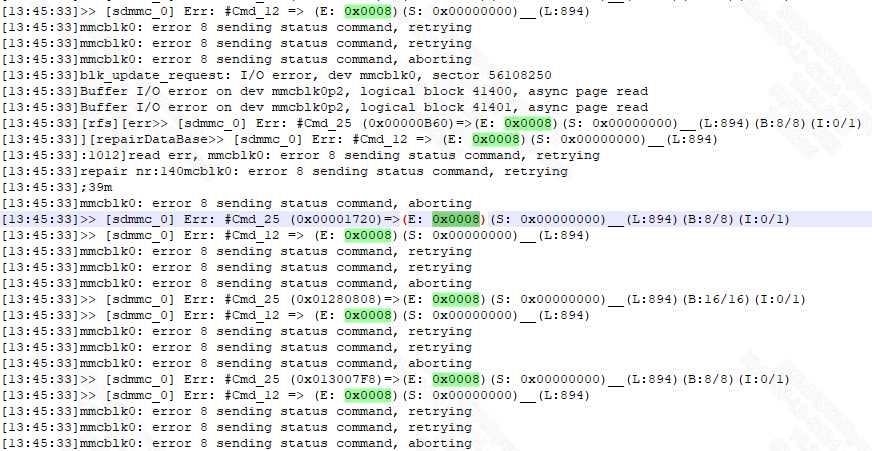

现象：驱动log报(E: 0x0008)信息
debug方法：首先确定电压和clock是否正常，其次可以抓波形看host是否有command发出去，若前面两个都没有问题，再确定卡是否有回复响应，若没有响应检查device状态。
相关日志：
-
命令响应存在CRC问题
现象：驱动log报(E: 0x0010)信息
debug方法：若有CRC问题，先需要排除硬件问题，比如：device接触是否良好，是否有外接干扰等。然后再尝试更改pad driving，若还有问题则考虑调整clock phase等。
相关日志：
读写失败
若是在正常读写过程中遇到问题，需要确定是读写超时问题，还是信号不好有CRC问题，区分问题可以通过log确定，超时问题有timeout的字眼，debug方法如下：
-
读写超时
现象：驱动报错log里有timeout的字眼
debug方法：首先需要确定当前clock频率以及bus width是否是期望配置的值，其次可以将驱动里的超时时间再加大试试，若还有超时问题，则需要抓波形详细分析。
读写超时时间在驱动对应芯片目录的hal_card_platform_config.h文件中设定：
-
读写CRC问题
现象：驱动log报(E: 0x0001)或(E: 0x0002)信息
debug方法：debug方法见前文，另外读写过程中的CRC问题，若对速率要求不是很高，可以考虑降频或者降bus width。
相关日志：
卡读写速度慢
首先检查卡时钟频率和bus width是否正常，另外可以测试对比下不同型号卡的读写速度。
注：SD卡读写受命令及其响应的传输时间，卡busy时间，停止命令时间等多重因素影响，实际读写速率是低于其理论速率的； 读写速度测试应该测试应用层的读写带宽，即传输一个大文件进行测试。
