MI SENSOR API

REVISION HISTORY¶

Revision No.	Description	Date
3.0	Initial release	12/04/2020
3.1	Added MI_SNR_SetAnadecSrcAttr Deleted MI_SNR_MAX_PADNUM and MI_SNR_MAX_PLANENUM	03/30/2021
	Added PROCFS introduction	08/25/2021
3.2	Update MI_SNR_IntfMode_e Add LVDS	12/22/2021
3.3	3.SENSOR数据类型：3.21 小节，新增DCG HDR type参数	10/27/2022
3.4	3.SENSOR数据类型：3.1 小节，删除MI_SNR_HDRHWMode_e数据类型，删除3.4小节HDRHWMode介绍；3.21 小节，新增COMP 和COMPVS HDR type参数 5.PROCFS介绍：5.1 小节，更新 cat 信息变更	01/11/2023
3.5	3.SENSOR数据类型：3.8 小节，增加 eHDRFusionType 参数；新增3.22 小节，增加 MI_SNR_HDRFusionType_e 类型描述	03/15/2023
3.6	新增第6章节，MODPARAM 介绍	04/17/2023
3.7	新增5.2小节，介绍debug_hal信息	06/14/2024

1. 概述¶

1.1. 概述¶

SNR(sensor)模块实现获取摄像头接口信息、调整分辨率和帧率等功能。

1.2. 流程框图¶

1.3. 关键字说明¶

Pad

Sensor 硬件插口位置。
Plane

Pad 下的通道名称。
Res

Resolution 分辨率简称。
Orien

确定方向，设置sensor 水平和竖直方向镜像。
VC

Virtual Channel 虚拟通道。

2. API参考¶

API名	功能
MI_SNR_Enable	设置Sensor使能
MI_SNR_Disable	设置Sensor失能
MI_SNR_GetPadInfo	获取Sensor设备信息
MI_SNR_GetPlaneInfo	获取Sensor通道信息
MI_SNR_GetFps	获取Sensor当前帧率
MI_SNR_SetFps	设置Sensor帧率
MI_SNR_GetAnadecSrcAttr	获取模拟信号输入参数
MI_SNR_SetAnadecSrcAttr	设置信号通道的参数
MI_SNR_QueryResCount	获取Sensor支持分辨率的数量
MI_SNR_GetRes	获取索引对应的sensor分辨率
MI_SNR_GetCurRes	获取Sensor当前分辨率
MI_SNR_SetRes	设置Sensor分辨率
MI_SNR_SetOrien	设置Sensor翻转
MI_SNR_GetOrien	获取Sensor翻转属性
MI_SNR_SetPlaneMode	设置Sensor通道模式
MI_SNR_GetPlaneMode	获取设置的Sensor通道模式
MI_SNR_CustFunction	设置Sensor客制化功能
MI_SNR_InitDev	初始化Sensor设备
MI_SNR_DeInitDev	反初始化Sensor设备

2.1. MI_SNR_Enable¶

功能

设置SENSOR 对应设备的使能

语法

MI_S32 MI_SNR_Enable(MI_SNR_PADID  ePADId);

形参

参数名称描述输入/输出

ePADId SENSOR 设备号。取值范围：[0, MI_SNR_MAX_PADNUM]。输入
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a
注意
- 在调用前要保证 SENSOR设备处于未初始化状态。如果SENSOR设备已处于使能状态，可以使用MI_SNR_Disable 来去初始化设备。
- enable 之前必须要设置 MI_SNR_SetPlaneMode和 MI_SNR_SetRes。
- 由于MI_SNR模块没有与Dram交互，所以不需要与后端模块进行sys 间的bind, 数据流会自动流向MI_VIF。

举例

Sensor初始化运行和退出范例如下：

MI_U32 u32ResCount =0;
MI_U8 u8ResIndex =0;
MI_U8 u8ChocieRes =0;
MI_SNR_PADID  eSnrPad= E_MI_SNR_PAD_ID_0;
MI_SNR_QueryResCount(eSnrPad, &u32ResCount);
for(u8ResIndex=0; u8ResIndex < u32ResCount; u8ResIndex++)
{
    MI_SNR_GetRes(E_MI_SNR_PAD_ID_0, u8ResIndex, &stRes);
    printf("index %d, Crop(%d,%d,%d,%d), outputsize(%d,%d), maxfps %d, minfps %d, ResDesc %s\n",u8ResIndex, stRes.stCropRect.u16X, stRes.stCropRect.u16Y, stRes.stCropRect.u16Width,stRes.stCropRect.u16Height,stRes.stOutputSize.u16Width, stRes.stOutputSize.u16Height, stRes.u32MaxFps,stRes.u32MinFps, stRes.strResDesc);
}

printf("select res\n");
scanf("%c", &select);

if(E_MI_SNR_HDR_TYPE_OFF== eHdrType)
{
    MI_SNR_SetPlaneMode(eSnrPad, FALSE);
}
else
{
    MI_SNR_SetPlaneMode(eSnrPad, TRUE);
}

MI_SNR_SetRes(eSnrPad,u8ResIdx);
MI_SNR_Enable(eSnrPad);

/*****************************/
/*  Exit call interface */
/*****************************/
MI_SNR_Disable(eSnrPad);

相关主题

MI_SNR_Disable

2.2. MI_SNR_Disable¶

功能

设置SENSOR 对应设备失能。

语法

MI_S32 MI_SNR_Disable(MI_SNR_PADID  ePADId);

形参

参数名称描述输入/输出

ePADId SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。输入
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a
举例

参考MI_SNR_Enable举例。
相关主题

MI_SNR_Enable

2.3. MI_SNR_GetPadInfo¶

功能

获取SENSOR 设备信息。

语法

MI_S32 MI_SNR_GetPadInfo(MI_SNR_PADID  ePADId, MI_SNR_PADInfo_t *pstPadInfo);

形参

参数名称描述输入/输出

ePADId SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。输入

pstPadInfo SENSOR设备属性指针输出
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a

2.4. MI_SNR_GetPlaneInfo¶

功能

获取SENSOR 通道信息。

语法

MI_S32 MI_SNR_GetPlaneInfo(MI_SNR_PADID ePADId, MI_U32  u32PlaneID, MI_SNR_PlaneInfo_t *pstPlaneInfo);

形参

参数名称	描述	输入/输出
ePADId	SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。	输入
u32PlaneID	SENSOR通道号。取值范围：[0, MI_SNR_MAX_PLANENUM)。	输入
pstPlaneInfo	SENSOR通道信息。	输出

返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a

2.5. MI_SNR_GetFps¶

功能

获取SENSOR 帧率

语法

MI_S32 MI_SNR_GetFps(MI_SNR_PADID  ePADId, MI_U32 *pFps);

形参

参数名称描述输入/输出

ePADId SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。输入

pFps 帧率指针输出
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a
注意

获取到的fps范围为：

min*1000 < fps < max*1000 : 精确到小数点后3位。
相关主题

MI_SNR_SetFps

2.6. MI_SNR_SetFps¶

功能

设置SENSOR 帧率。

语法

MI_S32 MI_SNR_SetFps(MI_SNR_PADID ePADId, MI_U32 u32Fps);

形参

参数名称描述输入/输出

ePADId SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。输入

u32Fps 帧率输入
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a
注意
- fps有两个取值区间：

  min< fps < max : 精确到个位数

  min*1000 < fps < max*1000 : 精确到小数点后3位。
- Fps 的最大/最小值为MI_SNR_SetRes时设置分辨率Index所对应的max/min fps。
相关主题

MI_SNR_GetFps

2.7. MI_SNR_GetAnadecSrcAttr¶

功能

获取模拟信号输入参数。

语法

MI_S32 MI_SNR_GetAnadecSrcAttr(MI_SNR_PADID  ePADId,
MI_U32 u32PlaneID, MI_SNR_Anadec_SrcAttr_t *pstSrcAttr);

形参

参数名称	描述	输入/输出
ePADId	SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。	输入
u32PlaneID	SENSOR通道号。取值范围：[0, MI_SNR_MAX_PLANENUM)。	输入
pstSrcAttr	源输入参数	输出

返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a
注意

在输出为模拟信号的sensor上才可以用。
相关主题

MI_SNR_Anadec_SrcAttr_t

2.8. MI_SNR_SetAnadecSrcAttr¶

功能

设置信号通道的参数。

语法

MI_S32 MI_SNR_SetAnadecSrcAttr(MI_SNR_PADID   ePADId,
MI_U32 u32PlaneID, MI_SNR_Anadec_SrcAttr_t *pstSrcAttr);

形参

参数名称	描述	输入/输出
ePADId	SENSOR设备号。取值范围：[0, MI_SNR_MAX_PAD_NUM)。	输入
u32PlaneID	SENSOR通道号。取值范围：[0, MI_SNR_MAX_PLANE_NUM)。	输入
pstSrcAttr	信号源参数	输入

返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a
注意

该接口适用于一个sensor pad上有多组信号设置的情况; 例如一个BT656上有4个AHD sensor，设置每个sensor 的分辨率。
相关主题

MI_SNR_Anadec_SrcAttr_t

2.9. MI_SNR_QueryResCount¶

功能

获取SENSOR支持分辨率的数量。

语法

MI_S32 MI_SNR_QueryResCount(MI_SNR_PADID ePADId,

MI_U32 *pu32ResCount);

形参

参数名称描述输入/输出

ePADId SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。输入

*pu32ResCount SENSOR设备支持的resolution 数量输出
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a
举例

参考MI_SNR_GetRes 举例
相关主题

MI_SNR_GetRes

2.10. MI_SNR_GetRes¶

功能

获取resolution 映射表中索引对应的分辨率。

语法

MI_S32 MI_SNR_GetRes(MI_SNR_PADID ePADId, MI_U8 u8ResIdx,
MI_SNR_Res_t *pstRes);

形参

参数名称	描述	输入/输出
ePADId	SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。	输入
u8ResIdx	分辨率映射表中的索引	输入
*pstRes	序号所对应的分辨率	输出

返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a

举例

获取resolution列表，以及选择对应分辨率设置范例如下：

MI_U32 u32ResCount =0;
MI_U8 u8ResIndex =0;
MI_U8 u8ChocieRes =0;
MI_SNR_QueryResCount(E_MI_SNR_PAD_ID_0, &u32ResCount);
for(u8ResIndex=0; u8ResIndex < u32ResCount; u8ResIndex++)
{
    MI_SNR_GetRes(E_MI_SNR_PAD_ID_0, u8ResIndex, &stRes);
    printf("index %d, Crop(%d,%d,%d,%d), outputsize(%d,%d), maxfps %d, minfps %d, ResDesc %s\n",u8ResIndex, stRes.stCropRect.u16X, stRes.stCropRect.u16Y, stRes.stCropRect.u16Width,stRes.stCropRect.u16Height,stRes.stOutputSize.u16Width, stRes.stOutputSize.u16Height,stRes.u32MaxFps,stRes.u32MinFps,stRes.strResDesc);
}

printf("select res\n");
scanf("%c", &select);
MI_SNR_SetRes(E_MI_SNR_PAD_ID_0,u8ResIdx);
MI_SNR_GetCurRes(E_MI_SNR_PAD_ID_0, &u8ResIndex, &stRes);

相关主题

MI_SNR_QueryResCount

MI_SNR_Res_t

2.11. MI_SNR_GetCurRes¶

功能

获取sensor当前分辨率和在分辨率映射表中的位置。

语法

MI_S32 MI_SNR_GetCurRes(MI_SNR_PADID   ePADId, MI_U8 *pu8CurResIdx, MI_SNR_Res_t  *pstCurRes);

形参

参数名称	描述	输入/输出
ePADId	SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。	输入
*pu8CurResIdx	当前分辨率的索引	输出
*pstCurRes	当前分辨率信息	输出

返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a
举例

参考MI_SNR_GetRes举例
相关主题

MI_SNR_Res_t

2.12. MI_SNR_SetRes¶

功能

设置sensor 设备输出分辨率

语法

MI_S32 MI_SNR_SetRes(MI_SNR_PADID ePADId, MI_U8
u8ResIdx);

形参

参数名称描述输入/输出

ePADId SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。输入

u8ResIdx Dev Num 输入
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor_datatype.h、mi_sensor.h
- 库文件：libmi_sensor.a
注意

在MI_SNR_Enable之后不能单独call此API，要用切换Sensor resolution 的流程切换Sensor 分辨率。
举例

参考MI_SNR_GetRes举例
相关主题

MI_SNR_GetRes

MI_SNR_Res_t

2.13. MI_SNR_SetOrien¶

功能

设置sensor 图象翻转属性

语法

MI_S32 MI_SNR_SetOrien(MI_SNR_PADID ePADId, MI_BOOL
bMirror, MI_BOOL bFlip);

形参

参数名称描述输入/输出

ePADId SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。输入

bMirror 使能竖直镜像翻转输入

bFlip 使能水平镜像翻转输入
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor.h
- 库文件：libmi_sensor.a
举例

该API可以单独使用。
相关主题

MI_SNR_GetOrien

2.14. MI_SNR_GetOrien¶

功能

获取sensor 图象翻转属性

语法

MI_S32 MI_SNR_GetOrien(MI_SNR_PADID  ePADId, MI_BOOL *pbMirror, MI_BOOL *pbFlip);

形参

参数名称	描述	输入/输出
ePADId	SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。	输入
*pbMirror	使能竖直镜像翻转	输出
*pbFlip	使能水平镜像翻转	输出

返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor.h
- 库文件：libmi_sensor.a
相关主题

MI_SNR_SetOrien

2.15. MI_SNR_SetPlaneMode¶

功能

设置sensor Plane模式。

语法

MI_S32 MI_SNR_SetPlaneMode(MI_SNR_PADID ePADId, MI_BOOL
bEnable);

形参

参数名称描述输入/输出

ePADId SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。输入

bEnable 开HDR 需要置为TRUE, 否则为FALSE 输入
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor.h
- 库文件：libmi_sensor.a
注意

plane和SensorPad之间有两种关系，当PlaneMode为False时，SensorPad和Plane之间是一对一的关系;当PlaneMode为True时，SensorPad 一个对应多个Plane。由于Hdr Mode时需要用到两个Plane 分别接收长曝和短曝，所以Plane mode应该设置为True.

举例

if(E_MI_VIF_HDR_TYPE_OFF== eHdrType)
{
    MI_SNR_SetPlaneMode(eSnrPad, FALSE);
}
else
{
    MI_SNR_SetPlaneMode(eSnrPad, TRUE);
}

相关主题

MI_SNR_GetPlaneMode

2.16. MI_SNR_GetPlaneMode¶

功能

获取上层设置的Sensor Plane模式。

语法

MI_S32 MI_SNR_GetPlaneMode(MI_SNR_PADID  ePADId, MI_BOOL  *pbEnable);

形参

参数名称描述输入/输出

ePADId SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。输入

*pbEnable 开HDR 需要置为TRUE, 否则为FALSE 输出
返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor.h
- 库文件：libmi_sensor.a
相关主题

MI_SNR_SetPlaneMode

2.17. MI_SNR_CustFunction¶

功能

设置Sensor 客制化功能。例如需要对sensor寄存器需要进行读写，或者某些特殊sensor有传感器功能通过该api 获取数据等。

语法

MI_S32 MI_SNR_CustFunction(MI_SNR_PADID ePADId, MI_U32 u32CmdId, MI_U32 u32DataSize, void *pCustData, MI_SNR_CUST_DIR_e eDir);

形参

参数名称	描述	输入/输出
ePADId	SENSOR设备号。取值范围：[0, MI_SNR_MAX_PADNUM)。	输入
u32CmdId	客制化功能ID	输入
u32DataSize	客制化功能数据 buffer size	输入
pCustData	客制化功能数据 buffer	输入
eDir	客制化数据类型	输入

返回值
- MI_OK 成功。
- 非0 失败，详情参照错误码。
依赖
- 头文件：mi_sensor.h
- 库文件：libmi_sensor.a
注意

和sensor driver中的pCus_sensor_CustDefineFunction api 接口对应

举例

对sensor register 读写范例如下：

APP中实现如下：

#define I2C_READ  (0x01)
#define I2C_WRITE  (0x02)

typedef struct stI2CRegData_s
{
    MI_U16 u16Reg;
    MI_U16 u16Data;
}stI2CRegData_t;

stI2CRegData_t stReadReg;
stI2CRegData_t stWriteReg;
MI_U16 u16DataSize=sizeof(stI2CRegData_t);
memset(&stReadReg, 0x0, sizeof(stI2CRegData_t));
memset(&stWriteReg, 0x0, sizeof(stI2CRegData_t));

stReadReg.u16Reg = 0x3007;
MI_SNR_CustFunction(E_MI_SNR_PAD_ID_0, I2C_READ, u16DataSize, &stReadReg, E_MI_SNR_CUSTDATA_TO_USER);

stWriteReg.u16Reg = 0x3007;
stWriteReg.u16Data = 0x03;
MI_SNR_CustFunction(E_MI_SNR_PAD_ID_0, I2C_WRITE, u16DataSize, &stWriteReg, E_MI_SNR_CUSTDATA_TO_DRIVER);

sensor driver 中实现如下函数：

#define I2C_READ  (0x01)
#define I2C_WRITE  (0x02)

typedef struct stI2CRegData_s
{
    MI_U16 u16Reg;
    MI_U16 u16Data;
}stI2CRegData_t;

static int pCus_sensor_CustDefineFunction(ms_cus_sensor *handle, u32 cmd_id, void *param)
{
    switch(cmd_id)
    {
        case I2C_READ:
            {

stI2CRegData_t *pRegData = (stI2CRegData_t *)param; SensorReg_Read(pRegData->u16Reg, pRegData->u16Data); } break; case I2C_WRITE: { stI2CRegData_t *pRegData = (stI2CRegData_t *)param; SensorReg_Write(pRegData->u16Reg, pRegData->u16Data); } break; default: printk("cmdid %d, unknow \n"); break }

    return SUCCESS;
}

相关主题

MI_SNR_CUST_DIR_e

2.18. MI_SNR_InitDev¶

描述

初始化Sensor设备。

语法

MI_S32 MI_SNR_InitDev(MI_SNR_InitParam_t *pstInitParam);

参数

参数名称描述输入/输出

pstInitParam 设备初始化参数输入
返回值
- MI_OK成功。
- 非MI_OK失败，参照错误码。
依赖
- 头文件：mi_common.h、mi_sensor.h
- 库文件：libmi_sensor.a

2.19. MI_SNR_DeInitDev¶

描述

反初始化sensor设备。
语法
```
MI_S32 MI_SNR_DeInitDev(void);
```
返回值
- MI_OK成功。
- 非MI_OK失败，参照错误码。
依赖
- 头文件：mi_common.h、mi_sensor.h
- 库文件：libmi_sensor.a

3. SENSOR数据类型¶

视频输入相关数据类型定义如下：

数据类型	定义
MI_SNR_PADID	定义Sensor Pad Id类型
MI_SNR_HDRSrc_e	定义Sensor HDR 通道序号
MI_SNR_Res_t	定义 Sensor分辨率属性
MI_SNR_AttrParallel_t	定义 Parallel Sensor属性
MI_SNR_MipiAttr_t	定义Mipi Sensor属性
MI_SNR_AttrBt656_t	定义Bt656 Sensor属性
MI_SNR_IntfAttr_u	定义Sensor接口联合体
MI_SNR_PADInfo_t	定义Sensor Pad信息
MI_SNR_PlaneInfo_t	定义Sensor 通道信息
MI_SNR_CUST_DIR_e	定义Sensor 客制化功能数据类型
MI_SNR_InitParam_t	定义Sensor 设备初始化参数
MI_SNR_Anadec_SrcAttr_t	定义模拟信号输入参数
MI_SNR_Anadec_Status_e	定义模拟信号状态参数
MI_SNR_Anadec_TransferMode_e	定义模拟信号传输模式
MI_SNR_Anadec_Format_e	定义模拟信号传输制式
MI_SNR_Polar_e	定义信号极性
MI_SNR_SyncAttr_t	定义同步信号属性
MI_SNR_BitOrder_e	定义视频设备的 data bit 翻转顺序
MI_SNR_ClkEdge_e	定义视频设备接收的时钟类型
MI_SNR_IntfMode_e	定义视频输入设备的接口模式
MI_SNR_HDRType_e	定义视频设备HDR 类型
MI_SNR_HDRFusionType_e	定义视频设备HDR 融合模式

3.1. MI_SNR_PADID¶

说明

Sensor Pad Id 类型。
定义
```
typedef MI_U32  MI_SNR_PADID;
```
注意事项

和硬件上Sensor Pad接口相对应。

3.2. MI_SNR_HDRSrc_e¶

说明

在HdrMode时，Plane通道对应的Virtual channel。

定义

typedef enum

{

    E_MI_SNR_HDR_SOURCE_VC0,

    E_MI_SNR_HDR_SOURCE_VC1,

    E_MI_SNR_HDR_SOURCE_VC2,

    E_MI_SNR_HDR_SOURCE_VC3,

    E_MI_SNR_HDR_SOURCE_MAX

} MI_SNR_HDRSrc_e;

相关数据类型及接口

MI_SNR_PlaneInfo_t

3.3. MI_SNR_Res_t¶

说明

定义 Sensor分辨率属性

定义

typedef struct MI_SNR_Res_s

{

    MI_SYS_WindowRect_t  stCropRect;

    MI_SYS_WindowSize_t  stOutputSize;  /**< Sensor actual output size */

    MI_U32 u32MaxFps;    /**< Max fps in this resolution */

    MI_U32 u32MinFps;    /**< Min fps in this resolution*/

    MI_S8 strResDesc[32];    // Need to put “HDR” here if the resolution is for HDR

} __attribute__((packed, aligned(4))) MI_SNR_Res_t;

成员

成员名称	描述
stCropRect	在output size上裁剪的区域
stOutputSize	Sensor 输出大小范围
u32MaxFps	当前分辨率下最大帧率
u32MinFps	当前分辨率下最小帧率
strResDesc	Resolution string

注意事项

stOutputSize为Sensor的原始宽高，stCropRect为在原始图像上裁剪的大小，所以stCropRect为Sensor的实际输出区域。

图3-1
相关数据类型及接口

MI_SNR_GetRes

MI_SNR_GetCurRes

MI_SNR_SetRes

3.4. MI_SNR_AttrParallel_t¶

说明

定义parallel sensor 属性。

定义

typedef struct MI_SNR_AttrParallel_s

{

    MI_SNR_SyncAttr_t stSyncAttr;

} MI_SNR_AttrParallel_t;

成员

成员名称描述

stSyncAttr 同步信号属性
相关数据类型及接口

MI_SNR_IntfAttr_u

3.5. MI_SNR_MipiAttr_t¶

说明

定义Mipi sensor 属性。

定义

typedef  struct MI_SNR_MipiAttr_s
{
    MI_U32  u32LaneNum; // 几条信号同时传
    MI_U32  u32DataFormat;    //0: YUV 422 format. 1: RGB pattern.
    MI_U32  u32HsyncMode;
    MI_U32  u32Sampling_delay;
    /** < MIPI start sampling delay */ /*bit 0~7: clk_skip_ns. bit 8~15: data_skip_ns*/
    MI_U32  u32Hdr_Virchn_num;
    MI_U32  u32Long_packet_type[2];
}MI_SNR_MipiAttr_t;

成员

成员名称	描述
u32LaneNum	支持同时传输数据的信号线数量
u32DataFormat	0: YUV 422 format. 1: RGB pattern
u32HsyncMode	0:同步前一条 1:同步后一条line的hsync 信号
u32Sampling_delay	延时跳过数据头部分
u32Hdr_Virchn_num	Sensor支持的HDR 虚拟通道数量
u32Long_packet_type[2]	Sensor支持的数据打包格式

相关数据类型及接口

MI_SNR_IntfAttr_u

3.6. MI_SNR_AttrBt656_t¶

说明

定义BT656 sensor 属性。

定义

typedef struct  MI_SNR_AttrBt656_s
{
    MI_U32  u32Multiplex_num;
    MI_SNR_SyncAttr_t stSyncAttr;
    MI_SNR_ClkEdge_e    eClkEdge;
    MI_SNR_BitOrder_e   eBitSwap;
} MI_SNR_AttrBt656_t;

成员

成员名称描述

u32Multiplex_num 复合模式的路数

stSyncAttr 同步信号属性

eClkEdge 采样时钟模式

eBitSwap 数据排列方向
相关数据类型及接口

MI_SNR_IntfAttr_u

3.7. MI_SNR_IntfAttr_u¶

说明

定义sensor 接口类型联合体。

定义

typedef union {

    MI_SNR_AttrParallel_t stParallelAttr;

    MI_SNR_MipiAttr_t stMipiAttr;

    MI_SNR_AttrBt656_t stBt656Attr;

} MI_SNR_IntfAttr_u;

成员

成员名称描述

stParallelAttr Parallel sensor 属性

stMipiAttr Mipi sensor属性

stBt656Attr Bt656 sensor属性
相关数据类型及接口

MI_SNR_PADInfo_t

3.8. MI_SNR_PADInfo_t¶

说明

定义sensor Pad 信息属性。

定义

typedef struct MI_SNR_PADInfo_s
{
    MI_U32        u32PlaneCount;
    MI_SNR_IntfMode_e    eIntfMode;
    MI_SNR_HDRType_e     eHDRMode;
    MI_SNR_HDRFusionType_e eHDRFusionType;
    MI_SNR_IntfAttr_u    unIntfAttr;
    MI_BOOL            bEarlyInit;
} MI_SNR_PADInfo_t;

成员

成员名称	描述
u32PlaneCount	BT656 sensor 代表最大复合路数 Mipi sensor 代表长短曝数量
eIntfMode	Sensor 接口枚举
eHDRMode	Hdr 模式
eHDRFusionType	Hdr 融合模式，2frame hdr 或者 3Frame hdr
unIntfAttr	Sensor 接口属性联合体
bEarlyInit	Sensor 是否已经提前初始化

注意事项

在dualos系统中bEarlyInit为True， Pure Linux下位False。
相关数据类型及接口

MI_SNR_GetPadInfo

3.9. MI_SNR_PlaneInfo_t¶

说明

定义sensor 通道信息属性。

定义

typedef struct MI_SNR_PlaneInfo_s
{
    MI_U32                  u32PlaneID;// For HDR long/short exposure or BT656 channel 0~3
    MI_S8                   s8SensorName[32];
    MI_SYS_WindowRect_t     stCapRect;
    MI_SYS_BayerId_e        eBayerId;
    MI_SYS_DataPrecision_e  ePixPrecision;
    MI_SNR_HDRSrc_e         eHdrSrc;
    MI_U32                  u32ShutterUs;
    MI_U32                  u32SensorGainX1024;
    MI_U32                  u32CompGain;
    MI_SYS_PixelFormat_e     ePixel;
} MI_SNR_PlaneInfo_t;

成员

成员名称	描述
u32PlaneID	通道代号
s8SensorName	Sensor name字符串
stCapRect	在sensor 数据上裁剪的位置
eBayerId	RGB 排列顺序
ePixPrecision	RGB 压缩模式
eHdrSrc	HDR 通道号
u32ShutterUs	Sensor Shutter
u32SensorGainX1024	Sensor Gain
u32CompGain	Sensor Compensate Gain
ePixel	Sensor 数据格式类型

注意事项
- 当mipi接口不开Hdr时u32PlaneID = 0xff;开HDR时 u32PlaneID =0代表长曝光，u32PlaneID =1代表短曝光。
- 当BT656接口时，代表当前Plane在复合路数中的通道id。
- #define RGB_BAYER_PIXEL(BitMode, PixelID) (E_MI_SYS_PIXEL_FRAME_RGB_BAYER_BASE+ BitMode*E_MI_SYS_PIXEL_BAYERID_MAX+ PixelID)。
- 通过sys 接口将sensor的eBayerId和ePixPrecision 转换成sys的pixel format，设置给后端MI_VIF output和MI_ISP input。
- MI_SYS_PixelFormat_e ePixel = RGB_BAYER_PIXEL(ePixPrecision, eBayerId);
相关数据类型及接口

MI_SNR_GetPadInfo

3.10. MI_SNR_CUST_DIR_e¶

说明

定义Sensor 客制化功能数据类型。

定义

typedef enum

{

    E_MI_SNR_CUSTDATA_TO_DRIVER,

    E_MI_SNR_CUSTDATA_TO_USER,

    E_MI_SNR_CUSTDATA_MAX = E_MI_SNR_CUSTDATA_TO_USER,

} MI_SNR_CUST_DIR_e;

成员

成员名称	描述
E_MI_SNR_CUSTDATA_TO_DRIVER	客制化buffer 数据设置给Sensor Driver
E_MI_SNR_CUSTDATA_TO_USER	客制化buffer 数据从sensor 获取
E_MI_SNR_CUSTDATA_MAX	数据类型MAX 选项

相关数据类型及接口

MI_SNR_CustFunction

3.11. MI_SNR_InitParam_t¶

说明

sensor设备初始化参数。

定义

typedef struct MI_SNR_InitParam_s

{

    MI_U32 u32DevId;

    MI_U8 *u8Data;

} MI_SNR_InitParam_t;

成员

成员名称描述

u32DevId 设备ID

u8Data 数据指针buffer
相关数据类型及接口

MI_SNR_InitDev

3.12. MI_SNR_Anadec_SrcAttr_t¶

说明

定义模拟信号输入参数。

定义

typedef struct MI_SNR_Anadec_SrcAttr_s

{

    MI_SNR_Anadec_Status_e eStatus;

    MI_SNR_Anadec_TransferMode_e eTransferMode;

    MI_SNR_Anadec_Format_e eFormat;

    MI_SYS_WindowSize_t stRes;

    MI_U32 u32Fps;

}MI_SNR_Anadec_SrcAttr_t;

成员

成员名称描述

eStatus 输入源状态枚举

eTransferMode 输入源传输模式枚举

eFormat 输入源传输制式枚举

stRes 输入源分辨率

u32Fps 输入源帧率
相关数据类型及接口

MI_SNR_GetAnadecSrcAttr

3.13. MI_SNR_Anadec_Status_e¶

说明

定义模拟信号输入源状态。

定义

typedef enum

{

    E_MI_SNR_ANADEC_STATUS_NO_READY = 0,

    E_MI_SNR_ANADEC_STATUS_DISCNT,

    E_MI_SNR_ANADEC_STATUS_CONNECT,

    E_MI_SNR_ANADEC_STATUS_NUM

}MI_SNR_Anadec_Status_e;

成员

成员名称	描述
E_MI_SNR_ANADEC_STATUS_NO_READY	输入源未准备就绪
E_MI_SNR_ANADEC_STATUS_DISCNT	输入源状态未连接
E_MI_SNR_ANADEC_STATUS_CONNECT	输入源状态已连接
E_MI_SNR_ANADEC_STATUS_NUM	输入源状态NUM选项

相关数据类型及接口

MI_SNR_Anadec_SrcAttr_t

MI_SNR_GetAnadecSrcAttr

3.14. MI_SNR_Anadec_TransferMode_e¶

说明

定义模拟信号输入源传输模式。

定义

typedef enum

{

    E_MI_SNR_ANADEC_TRANSFERMODE_CVBS = 0,

    E_MI_SNR_ANADEC_TRANSFERMODE_CVI,

    E_MI_SNR_ANADEC_TRANSFERMODE_TVI,

    E_MI_SNR_ANADEC_TRANSFERMODE_AHD,

    E_MI_SNR_ANADEC_TRANSFERMODE_NUM,

}MI_SNR_Anadec_TransferMode_e;

成员

成员名称	描述
E_MI_SNR_ANADEC_TRANSFERMODE_CVBS	CVBS传输模式
E_MI_SNR_ANADEC_TRANSFERMODE_CVI	CVI传输模式
E_MI_SNR_ANADEC_TRANSFERMODE_TVI	TVI传输模式
E_MI_SNR_ANADEC_TRANSFERMODE_AHD	AHD传输模式
E_MI_SNR_ANADEC_TRANSFERMODE_NUM	传输模式NUM选项

相关数据类型及接口

MI_SNR_Anadec_SrcAttr_t

MI_SNR_GetAnadecSrcAttr

3.15. MI_SNR_Anadec_Format_e¶

说明

定义模拟信号输入源制式。

定义

typedef enum

{

    E_MI_SNR_ANADEC_FORMAT_NTSC = 0,

    E_MI_SNR_ANADEC_FORMAT_PAL,

    E_MI_SNR_ANADEC_FORMAT_NUM,

}MI_SNR_Anadec_Format_e;

成员

成员名称描述

E_MI_SNR_ANADEC_FORMAT_NTSC NTSC制式

E_MI_SNR_ANADEC_FORMAT_PAL PAL制式

E_MI_SNR_ANADEC_FORMAT_NUM 传输制式NUM选项
相关数据类型及接口

MI_SNR_Anadec_SrcAttr_t

MI_SNR_GetAnadecSrcAttr

3.16. MI_SNR_Polar_e¶

说明

定义视频输入信号有效。

定义

typedef enum
{
    E_MI_SNR_PIN_POLAR_POS,
    E_MI_SNR_PIN_POLAR_NEG
} MI_SNR_Polar_e;

成员

成员名称描述

E_MI_SNR_PIN_POLAR_POS 高电平信号有效

E_MI_SNR_PIN_POLAR_NEG 低电平信号有效
注意事项

只有parallel sensor 接口可以设置
相关数据类型及接口

MI_SNR_SyncAttr_t

3.17. MI_SNR_SyncAttr_t¶

说明

同步信号属性设置。

定义

typedef struct MI_SNR_SyncAttr_s
{
    MI_SNR_Polar_e   eVsyncPolarity;
    MI_SNR_Polar_e   eHsyncPolarity;
    MI_SNR_Polar_e   ePclkPolarity;
    MI_U32   VsyncDelay;
    MI_U32   HsyncDelay;
    MI_U32   PclkDelay;
} MI_SNR_SyncAttr_t;

成员

成员名称	描述
eVsyncPolarity	垂直同步信号有效极性
eHsyncPolarity	水平同步信号有效极性
ePclkPolarity	Pixel Clock 有效极性
VsyncDelay	垂直同步信号延时时间
HsyncDelay	水平同步信号延时时间
PclkDelay	Pixel Clock 延时时间

以1920x1080分辨率， Pclk/Hsync/Vsync都是高电平有效，波形对应关系如下：

Pclk: pixel clock, 每收到一个pixel，产生一个clock。

Hsync:行同步，有效时收到的信号属于同一行。

Vsync:场同步，有效时收到的信号属于同一张frame。

注意事项

只有parallel sensor 接口可以设置
相关数据类型及接口

MI_SNR_AttrParallel_t

3.18. MI_SNR_BitOrder_e¶

说明

设备的data bit顺序翻转设定。

定义

typedef enum
{
    E_MI_SNR_BITORDER_NORMAL = 0,
    E_MI_SNR_BITORDER_REVERSED
} MI_SNR_BitOrder_e;

成员

成员名称描述

E_MI_SNR_BITORDER_NORMAL 正常data bit排序

E_MI_SNR_BITORDER_REVERSED 逆序data bit排序
相关数据类型及接口

MI_SNR_AttrBt656_t

3.19. MI_SNR_ClkEdge_e¶

说明

定义视频设备接收的时钟类型。
定义

typedef enum { E_MI_SNR_CLK_EDGE_SINGLE_UP, E_MI_SNR_CLK_EDGE_SINGLE_DOWN, E_MI_SNR_CLK_EDGE_DOUBLE, E_MI_SNR_CLK_EDGE_MAX } MI_SNR_ClkEdge_e;

成员

成员名称	描述
E_MI_SNR_CLK_EDGE_SINGLE_UP	时钟单沿模式，且 VIF 设备在上升沿采样。
E_MI_SNR_CLK_EDGE_SINGLE_DOWN	时钟单沿模式，且 VIF 设备在下降沿采样。
E_MI_SNR_CLK_EDGE_DOUBLE	前端送过来双沿数据时，VIF 进行双沿采样。

相关数据类型及接口

MI_SNR_AttrBt656_t

3.20. MI_SNR_IntfMode_e¶

说明

定义视频输入设备的接口模式

定义

typedef enum
{
    E_MI_SNR_MODE_BT656,
    E_MI_SNR_MODE_DIGITAL_CAMERA,
    E_MI_SNR_MODE_BT1120_STANDARD,
    E_MI_SNR_MODE_BT1120_INTERLEAVED,
    E_MI_SNR_MODE_MIPI,
    E_MI_SNR_MODE_LVDS,
    E_MI_SNR_MODE_MAX
} MI_SNR_IntfMode_e;

成员

成员名称	描述
E_MI_SNR_MODE_BT656	输入数据的协议符合标准 BT.656 协议，端口数据输入模式为亮度色度复合模式，分量模式为单分量。
E_MI_SNR_MODE_DIGITAL_CAMERA	输入数据的协议为 Digital camera 协议，端口数据输入模式为亮度色度复合模式，分量模式为单分量。
E_MI_SNR_MODE_BT1120_STANDARD	输入数据的协议符合标准 BT.1120 协议
（BT.656+双分量），端口数据输入模式为亮度色度分离模式，分量模式为双分量。
E_MI_SNR_MODE_BT1120_INTERLEAVED	输入数据的协议符合 BT.1120 interleave 模式，端口数据输入模式为亮度色度分离模式，分量模式为双分量。
E_MI_SNR_MODE_MIPI	输入数据符合MIPI 协议
E_MI_SNR_MODE_LVDS	输入数据符合LVDS 协议

注意事项

可以通过MI_SNR_GetPadInfo中的eIntfMode 获取当前接口模式。
相关数据类型及接口

MI_SNR_PADInfo_t

3.21. MI_SNR_HDRType_e¶

说明

定义视频设备HDR 类型。

定义

typedef enum
{
    E_MI_SNR_HDR_TYPE_OFF,
    E_MI_SNR_HDR_TYPE_VC,       //virtual channel mode HDR,vc0->long, vc1->short
    E_MI_SNR_HDR_TYPE_DOL,
    E_MI_SNR_HDR_TYPE_COMP,      //compressed HDR mode
    E_MI_SNR_HDR_TYPE_LI,        //Line interlace HDR
    E_MI_SNR_HDR_TYPE_COMPVS,
    E_MI_SNR_HDR_TYPE_DCG,       //Dual conversion gain HDR
    E_MI_SNR_HDR_TYPE_MAX
} MI_SNR_HDRType_e;

成员

成员名称	描述
E_MI_SNR_HDR_TYPE_OFF	不开HDR
E_MI_SNR_HDR_TYPE_VC	virtual channel mode HDR,vc0->long, vc1->short
E_MI_SNR_HDR_TYPE_DOL	Digital Overlap High Dynamic Range
E_MI_SNR_HDR_TYPE_COMP	sensor融合长曝和短曝，isp控制两张frame的gain值
E_MI_SNR_HDR_TYPE_LI	Line interlace HDR
E_MI_SNR_HDR_TYPE_COMPVS	compressed HDR + Very short
E_MI_SNR_HDR_TYPE_DCG	Dual conversion gain HDR

注意事项

hdr type和sensor相关，可以通过MI_SNR_GetPadInfo的eHDRMode获取当前sensor支持的HDR type。
相关数据类型及接口

MI_SNR_PADInfo_t

3.22. MI_SNR_HDRFusionType_e¶

说明

定义视频设备HDR 融合模式。

定义

typedef enum
{
    E_MI_SNR_HDR_FUSION_TYPE_NONE,
    E_MI_SNR_HDR_FUSION_TYPE_2T1,
    E_MI_SNR_HDR_FUSION_TYPE_3T1,
    E_MI_SNR_HDR_FUSION_TYPE_MAX
} MI_SNR_HDRFusionType_e;

成员

成员名称	描述
E_MI_SNR_HDR_FUSION_TYPE_NONE	不代表任何HDR 融合模式
E_MI_SNR_HDR_FUSION_TYPE_2T1	2Frame HDR
E_MI_SNR_HDR_FUSION_TYPE_3T1	3Frame HDR
E_MI_SNR_HDR_FUSION_TYPE_MAX	HDR 融合模式 Enum Max 值

注意事项

sensor 初始化时会列出支持的 2F/3F HDR 分辨率选项，选择后，可以通过 MI_SNR_GetPadInfo 的 eHDRFusionType 获取当前使用的融合模式下到 VIF 和 ISP。
相关数据类型及接口

MI_SNR_PADInfo_t

4. 错误码¶

视频输入 API错误码如下表所示。

错误代码	宏定义	描述
0xA01B2001	MI_ERR_SNR_INVALID_DEVID	设备号无效
0xA01B2002	MI_ERR_SNR_INVALID_CHNID	通道号无效
0xA01B2003	MI_ERR_SNR_INVALID_PARA	参数设置无效
0xA01B2006	MI_ERR_SNR_INVALID_NULL_PTR	输入参数空指针错误
0xA01B2007	MI_ERR_SNR_FAILED_NOTCONFIG	设备或通道属性未配置
0xA01B2008	MI_ERR_SNR_NOT_SUPPORT	操作不支持
0xA01B2009	MI_ERR_SNR_NOT_PERM	操作不允许
0xA01B200C	MI_ERR_SNR_NOMEM	分配内存失败
0xA01B200E	MI_ERR_SNR_BUF_EMPTY	Buffer空
0xA01B200F	MI_ERR_SNR_BUF_FULL	Buffer满
0xA01B2010	MI_ERR_SNR_SYS_NOTREADY	系统未初始化
0xA01B2012	MI_ERR_SNR_BUSY	系统忙
0xA01B201F	MI_ERR_SNR_FAIL	端口无效

5. PROCFS介绍¶

5.1. cat¶

调试信息

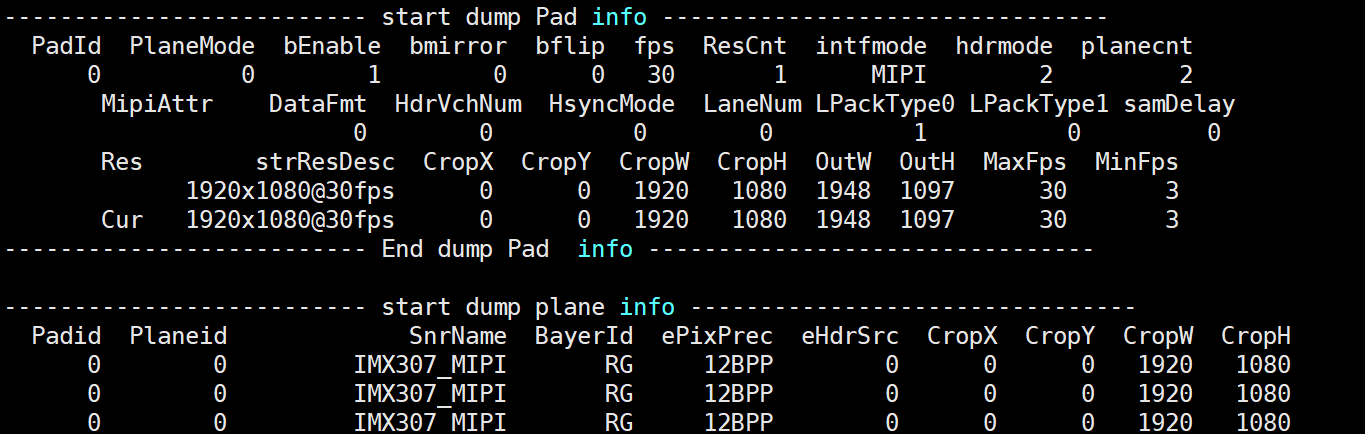

# cat /proc/mi_modules/mi_sensor/mi_sensor0

调试信息分析

记录当前sensor的使用状况以及相关属性、可以动态地获取到这些信息，方便调试和测试。

参数说明

参数		描述
Pad info	Padid	Sensor pad id
	Planemode	Planemode 开关
	bEnable	Sensor enable
	bmirror	水平翻转
	bflip	垂直翻转
	fps	帧率
	ResCnt	Sensor 支持分辨率的数量
	Intfmode	接口协议
	Hdrmode	Hdr hw mode
	Planecnt	Plane 通道数量
	Mipiattr	Datafmt	数据格式，yuv/rgb
		HdrVchNum	Sensor支持的HDR 虚拟通道数量
		HsyncMode	0:同步前一条 1:同步后一条line的hsync 信号
		LaneNum	支持同时传输数据的信号线数量
		LPackType0	数据打包格式 0
		LPackType1	数据打包格式 1
		samDelay	延时跳过数据头部分
	BT656Attr	BitSwap	数据排列方向
		ClkEdge	采样时钟模式
		Multinum	复合模式的路数
		HPol	H sync 极性
		PcPol	Pclk 极性
		VPol	V sync 极性
		HDelay	H sync delay
		VDelay	V sync delay
		PcDelay	Pclk delay
	ParallelAttr	HPol	H sync 极性
		PcPol	Pclk 极性
		VPol	V sync 极性
		HDelay	H sync delay
		VDelay	V sync delay
		PcDelay	Pclk delay
	Res	Sensor 支持的分辨率信息
		strResDesc	分辨率
		CropX/CropY/CropW/CropH	Crop 参数
		OutW/OutH	输出的宽高
		MaxFps/MinFps	最大最小帧率
	Cur	当前使用的分辨率信息
	Padid	pad id
	Planeid	Plane id
	SnrName	Sensor name
	BayerId	Bayer id
	ePixPrec	Pixel 精确度 (12bpp,10bpp ….)
	eHdrSrc	HDR 通道号
	CropX/CropY/CropW/CropH	Crop 参数

5.2. cat debug_hal¶

5.2.1. sensor_info¶

调试信息

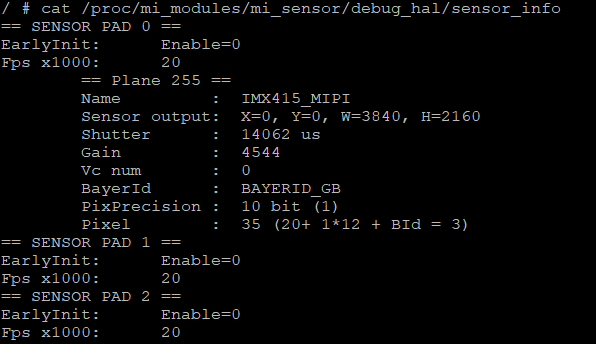

#cat /proc/mi_modules/mi_sensor/debug_hal/sensor_info

调试信息分析

记录sensor pad 相关信息。

参数说明

参数		描述
EarlyInit	Enable	EarlyInit enable or not
Fps x1000		帧率(fps)
Plane	Name	Sensor 名称
	Sensor output	输出的宽高
	Shutter	Sensor shutter
	Gain	Sensor gain
	Vc num	HDR 通道号
	BayerId	Bayer id
	PixPrecision	Bayer id
	Pixel	Pixel format

5.2.2. csi_info¶

调试信息

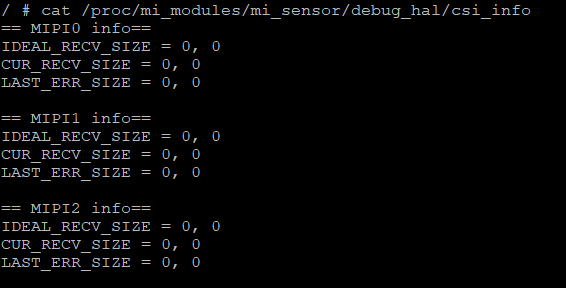

#cat /proc/mi_modules/mi_sensor/debug_hal/csi_info

调试信息分析

查看MIPI相关信息。

参数说明

参数	描述
IDEAL_RECV_SIZE	理想情况下接收到的(宽, 高)
CUR_RECV_SIZE	当前接收到的(宽, 高)
LAST_ERR_SIZE	Mac layer在line end中断并且当前接收到的宽高不等于理想情况下接收到的宽高时，所纪录的当前(宽, 高)。

5.2.3. csi_ints¶

调试信息

#echo <Sensor Pad> <csi_err_mask> > cat /proc/mi_modules/mi_sensor/debug_hal/csi_dbg_mask
#echo <Sensor Pad> <csi_rpt_mask> > cat /proc/mi_modules/mi_sensor/debug_hal/csi_rpt_mask

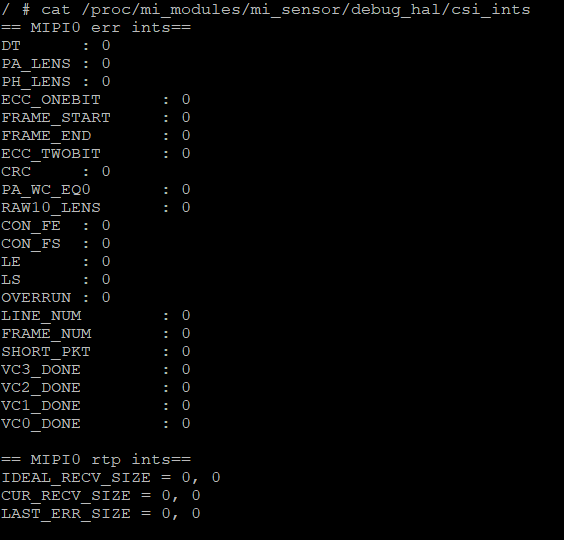

#cat cat /proc/mi_modules/mi_sensor/debug_hal/csi_ints

<csi_err_mask>: Mask bit描述如下
[14]: overrun_err
[13]: ls_err
[12]: le_err
[11]: con_fs_err (consecutive fs)
[10]: con_fe_err (consecutive fe)
[9]: raw10_lens_err (not 5n alignment)
[8]: pa_wc_eq0 (payload word count eqaul to 0)
[7]: crc error
[6]: ecc 2bit error
[5]: frame end error
[4]: frame start error (hardware auto-ignore)
[3]: ecc 1bit error (hardware auto-correct)
[2]: ph_lens_err (packet header lengths error)
[1]: pa_lens_err (payload lenghts error shorten than wc)
[0]: dt_err (reserved and not supported data type)

<csi_rpt_mask>: Mask bit描述如下
[6]: report vc0 frame done
[5]: report vc1 frame done
[4]: report vc2 frame done
[3]: report vc3 frame done
[2]: report generic 8 bit short packet data
[1]: report frame number
[0]: report line number

调试信息分析

查看csi_err以及csi_rpt相关中断发生数量。通常在MIPI sensor VIF接收数据异常时，可以使用该命令分析问题。
参数说明

参数		描述
CSI_ERR	DT	不支援的data type
	PA_LENS	Packet传输的有效载荷长度异常，短于WC
	PH_LENS	数据包头长度异常，正常32 bits
	ECC_ONEBIT	ECC 1 bit 异常，硬件自动修正
	FRAME_START	Frame start 异常
	FRAME_END	Frame end 异常
	ECC_TWOBIT	ECC two bit 异常
	CRC	CRC校验异常
	PA_WC_EQ0	Packet有效载荷字数等于 0
	RAW10_LENS	没有使用
	CON_FE	连续frame end 异常
	CON_FS	连续frame start 异常
	LE	Line end 异常
	LE	Line start 异常
	OVERRUN	TX快于RX
CSI_RPT	LINE_NUM	汇报line number
	FRAME_NUM	汇报frame number
	SHORT_PKT	汇报generic 8 bit 短包数据
	VC3_DONE	汇报VC3 frame done
	VC2_DONE	汇报VC2 frame done
	VC1_DONE	汇报VC1 frame done
	VC0_DONE	汇报VC0 frame done

5.3. echo¶

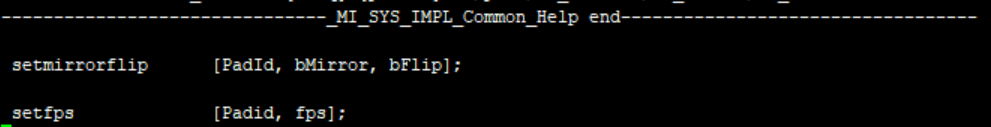

# echo help > /proc/mi_modules/mi_sensor/mi_sensor0

Echo help 查看可用命令

功能	设置sensor的翻转
命令	echo setmirrorflip [PadId, bMirror, bFlip] > /proc/mi_modules/mi_sensor/mi_sensor0
参数说明	PadId: pad id bMirror: 水平翻转 bFlip: 上下翻转
举例	echo setmirrorflip 0 1 0 > /proc/mi_modules/mi_sensor/mi_sensor0

功能	设置sensor的帧率
命令	echo setfps [Padid, fps] > /proc/mi_modules/mi_sensor/mi_sensor0
参数说明	PadId: pad id fps: 帧率
举例	echo setfps 0 15 > /proc/mi_modules/mi_sensor/mi_sensor0

6. MODPARAM 介绍¶

6.1. json文件内容示例¶

{
    "E_MI_MODULE_ID_SYS" :
    {
        "cmdQBufSize" : 400
    },
    "E_MI_MODULE_ID_SNR" :
    {
        "bEnMonitor":  [0,0,0,0],
        "SnrExternalConfig": "/config/sensor_v3.json"
    }
}

modparam.json 文件在/config 目录下， "E_MI_MODULE_ID_SNR" 节点相关的参数会在 Sensor 初始化阶段加载。

modparam.json 只需填写需要用到的参数，没写的参数内部会有默认值。

6.2. Sensor常用参数以及参数解析¶

参数名	默认值	支持平台	是否支持客户配置	作用
bEnMonitor	0,0,0,0	All Chip	Y	配置Sensor Monitor 线程开关
SnrExternalConfig	"/config/sensor_v3.json"	All Chip	Y	配置sensor硬件属性的json文件路径

成员名称	描述
u32Multiplex_num	复合模式的路数
stSyncAttr	同步信号属性
eClkEdge	采样时钟模式
eBitSwap	数据排列方向

成员名称	描述
stParallelAttr	Parallel sensor 属性
stMipiAttr	Mipi sensor属性
stBt656Attr	Bt656 sensor属性

成员名称	描述
eStatus	输入源状态枚举
eTransferMode	输入源传输模式枚举
eFormat	输入源传输制式枚举
stRes	输入源分辨率
u32Fps	输入源帧率

成员名称	描述
E_MI_SNR_ANADEC_FORMAT_NTSC	NTSC制式
E_MI_SNR_ANADEC_FORMAT_PAL	PAL制式
E_MI_SNR_ANADEC_FORMAT_NUM	传输制式NUM选项

成员名称	描述
E_MI_SNR_PIN_POLAR_POS	高电平信号有效
E_MI_SNR_PIN_POLAR_NEG	低电平信号有效

成员名称	描述
E_MI_SNR_BITORDER_NORMAL	正常data bit排序
E_MI_SNR_BITORDER_REVERSED	逆序data bit排序

成员名称	描述
u32DevId	设备ID
u8Data	数据指针buffer
