PWM使用参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	01/29/2024

1. 概述¶

PWM (Pulse Width Modulation) 模块用于产生脉宽波形，可通过改变频率和占空比来改变输出的电流、电压进而实现控制电机转速、液晶屏调光等功能；SigmaStar的PWM模块同时具备Group功能(细分为sync 、round、hold、stop)，即每4个channel的PWM可绑定成一组，实现4路PWM同步产生或停止。

2. 功能描述¶

支持PWM的channel数量为12个，其中channel 0~7支持加入各自的Group，channel 8~11不支持Group功能
channel 0~7支持的OSCCLK(Hz)为：86M、12M、6M、3M、1.5M、750K，channel 8~11支持的OSCCLK(Hz)为：12M；
频率的工作范围是(OSCCLK/2)到(OSCCLK/2^34) ，例如OSCCLK = 12MHz，则范围是(0.0007Hz~6MHz)；
支持double buffer来防止产生错误波形，即波形更新会等待当前波形完全生成之后；
支持sync功能，即Group内的PWM在同一个时刻产生波形，一般一组Group中会包含4个channel的PWM
支持round功能，即同Group内的PWM会在产生特定数量的脉冲后停止
支持hold功能，即同Group内的PWM会在完成当前周期的波形后暂停，常用于改变波形的设定，可设定暂停时间内的高低电平
支持stop功能，即同Group内的PWM会紧急停止

3. 相关概念说明¶

3.1. 频率和占空比¶

频率（frequency）

每秒钟信号从高电平到低电平再回到高电平的次数。
占空比（duty cycle）

高电平持续时间和低电平持续时间之间的比例。
举例说明

假设PWM的OSCCLK频率为12M，那么可设置的频率范围为：0.0007Hz~6MHz；

设定PWM0和PWM1为频率120Hz，占空比25%的波形，且PWM1相对于PWM0有180°的相位偏移，那么各参数配置如下：

period duty shift

PWM0 120Hz 25% 0%

PWM1 120Hz 75% 50%

产生的波形如下图：

3.2. 普通精度模式¶

rtos config中不开启Support high precision calculation，则使用普通精度模式，该模式下配置PWM的period的单位为Hz，duty cycle的单位为百分比。

假设要设置PWM0频率为10000HZ，占空比为50%，则：

period = 10000

duty cycle = 50

3.3. 高精度模式¶

rtos config中开启Support high precision calculation选项时，则使用高精度模式，该模式下配置PWM的period和duty_cycle均使用纳秒为单位，所以要先计算周期和占空比的值。

假设要设置PWM0频率为10000.5HZ，占空比为49.5%，则：

period = 10^9 ÷ 10000.5 = 99995

duty cycle = 99995 * 49.5% = 49498

由此可见，高精度模式的优势在于参数设定支持到小数。

3.4. GROUP相关概念¶

3.4.1. Sync mode¶

sync mode可以将每个pwm channel加入到各自的Group群组中，完成同时对多个PWM进行控制的目的，一个Group有4个pwm channel，且Group与channlel对应关系如下：

Group	Group Member
Group0	PWM0、PWM1、PWM2、PWM3
Group1	PWM4、PWM5、PWM6、PWM7

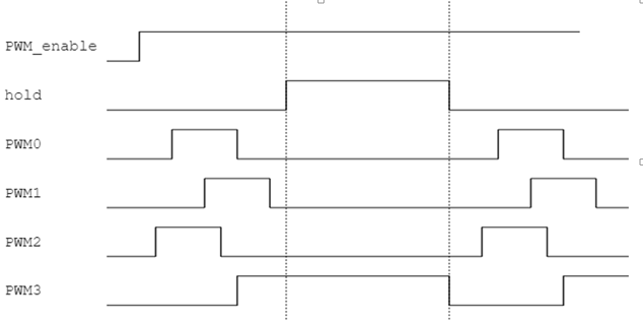

3.4.2. Hold mode¶

Group的Hold功能会在pwm完成当前周期的波形后停止，并触发中断，此时可以改变各channel波形的配置以保持同步，完成修改后会关闭hold 功能，pwm就会重新产生新的波形，每组group都有自己独立的hold功能。

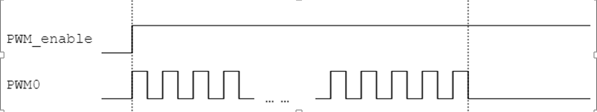

3.4.3. Round mode¶

round功能会在同group内的所有channel完成一定数量的脉冲后停止，每组group都有自己独立的round功能。

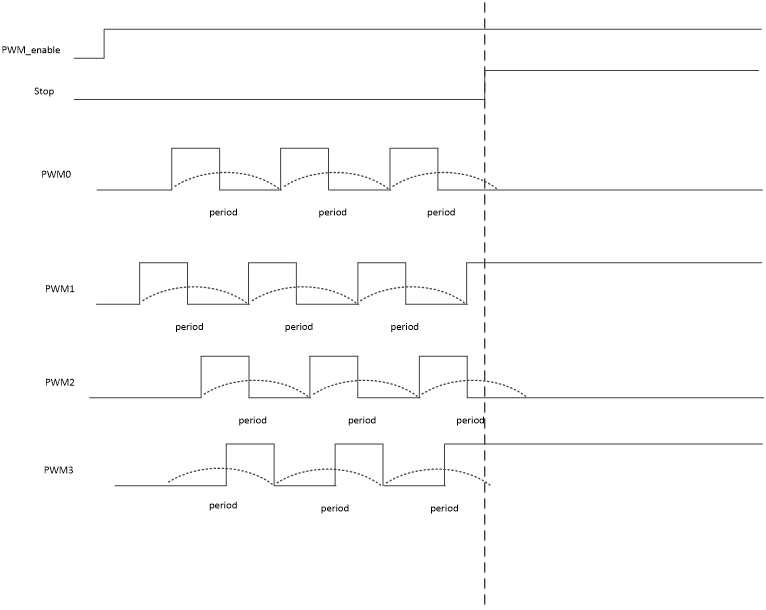

3.4.4. Stop mode¶

stop功能可以让当前group中的PWM立即停止（不会等当前周期完成）并维持结束时的电平，每组group都有自己独立的stop功能。

注意：stop 时间不建议太长，尤其是pwm停止后维持的电平为高电平时。

4. RTOS用法介绍¶

4.1 DRIVER PATH¶

sc/driver/sysdriver/pwm/drv/pub/drv_pwm.h
sc/driver/sysdriver/pwm/drv/src/drv_pwm.c
sc/driver/sysdriver/pwm/drv/src/drv_pwm_test.c
sc/driver/sysdriver/pwm/hal/chipname/src/hal_pwm.c
sc/driver/sysdriver/pwm/hal/chipname/inc/hal_pwm.h
sc/driver/sysdriver/pwm/hal/chipname/inc/hal_pwm_cfg.h

4.2 CONFIG配置¶

#make menuconfig

BSP Driver Options --->
    [*] Support PWM driver
    [*] Support high precision calculation

4.3 SYSDESC配置¶

chipname.sys文件位于sc/driver/sysdriver/sysdesc/hal/chipname/pub, 下文以pwm0做举例，完整请见chipname.sys

<pwm0>
    [reg_u32_u16] 0x1F203200 0x37;
    [group_u32] 0;
    [camclk_u16] CAMCLK_pwm;
    [clk_level_u8] 0;
    [interrupts_u32] INT_IRQ_PWM;
    [status_u8] 1;

pwm驱动中支持配置的属性如下表：

属性	描述	设定值	备注
reg_u32_u16	指定bank的地址		不需要修改
group_u32	选择是否加入group	1表示加入，0表示不加入	可根据需要修改
camclk_u16	指定时钟源		不需要更改
clk_level_u8	选择时钟挡位	channel0_7：05分别对应12M/6M/3M/1.5M/750K/86M，channel8~11只有12M档，配置0	每个channel选择必须一致
interrupts_u32	指定硬件中断号		不需要更改
status_u8	选择是否使能驱动	1表示enable；0表示disable	可根据需要修改

4.4 PADMUX设定¶

方法一

通过使能PADMUX驱动，在chipname-padmux.c文件配置引脚复用功能，该文件位于sc/driver/sysdriver/padmux/hal/chipname/src，只需要在对应的schematic属性添加如下内容中设定:

pad_info_t schematic[] =
{
    {PAD_GPIO0,       PINMUX_FOR_PWM0_MODE_1,          MDRV_PUSE_PWM0},
    {PAD_GPIO1,       PINMUX_FOR_PWM1_MODE_1,          MDRV_PUSE_PWM1},
    {PAD_GPIO2,       PINMUX_FOR_PWM2_MODE_3,          MDRV_PUSE_PWM2},
    {PAD_GPIO3,       PINMUX_FOR_PWM3_MODE_1,          MDRV_PUSE_PWM3},
    {PAD_GPIO4,       PINMUX_FOR_PWM4_MODE_1,          MDRV_PUSE_PWM4},
    {PAD_GPIO5,       PINMUX_FOR_PWM5_MODE_3,          MDRV_PUSE_PWM5},
    {PAD_GPIO6,       PINMUX_FOR_PWM6_MODE_3,          MDRV_PUSE_PWM6},
    {PAD_GPIO7,       PINMUX_FOR_PWM7_MODE_3,          MDRV_PUSE_PWM7},
    {PAD_PM_PWM0,     PINMUX_FOR_PM_PWM0_MODE_1,       MDRV_PUSE_PWM8},
    {PAD_PM_PWM1,     PINMUX_FOR_PM_PWM1_MODE_1,       MDRV_PUSE_PWM9},
    {PAD_PM_PWM2,     PINMUX_FOR_PM_PWM2_MODE_1,       MDRV_PUSE_PWM10},
    {PAD_PM_PWM3,     PINMUX_FOR_PM_PWM3_MODE_1,       MDRV_PUSE_PWM11},
};

第一列为引脚索引号，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/gpio.h中查询；

第二列为模式定义，可以在sc/drivers/sysdriver/gpio/hal/chipname/pub/padmux.h中查询；

第三列为引脚及搭配模式的索引名称，可以在sc/drivers/sysdriver/padmux/drv/pub/drv_puse.h中查询；

方法二

在sc/driver/sysdriver/sysdesc/hal/chipname/pub中的padmux节点配置引脚复用功能

<padmux>
    [schematic_u32_u32_u32]
    PAD_GPIO0 PINMUX_FOR_PWM0_MODE_1 MDRV_PUSE_PWM0,
    PAD_GPIO1 PINMUX_FOR_PWM1_MODE_1 MDRV_PUSE_PWM1,
    PAD_GPIO2 PINMUX_FOR_PWM2_MODE_3 MDRV_PUSE_PWM2,
    PAD_GPIO3 PINMUX_FOR_PWM3_MODE_1 MDRV_PUSE_PWM3,
    PAD_GPIO4 PINMUX_FOR_PWM4_MODE_1 MDRV_PUSE_PWM4,
    PAD_GPIO5 PINMUX_FOR_PWM5_MODE_3 MDRV_PUSE_PWM5,
    PAD_GPIO6 PINMUX_FOR_PWM6_MODE_3 MDRV_PUSE_PWM6,
    PAD_GPIO7 PINMUX_FOR_PWM7_MODE_3 MDRV_PUSE_PWM7,
    PAD_PM_PWM0 PINMUX_FOR_PM_PWM0_MODE_1 MDRV_PUSE_PWM8,
    PAD_PM_PWM1 PINMUX_FOR_PM_PWM1_MODE_1 MDRV_PUSE_PWM9,
    PAD_PM_PWM2 PINMUX_FOR_PM_PWM2_MODE_1 MDRV_PUSE_PWM10,
    PAD_PM_PWM3 PINMUX_FOR_PM_PWM3_MODE_1 MDRV_PUSE_PWM11;
    [status_u8] 1;

各PWM硬件组padmux罗列

PWM CHANNEL	register addr	padmod	PAD	PIN_NAME
PWM0	bank 103cH offset 65H bit[2:0]	1	PAD_GPIO0	GPIO0
		2	PAD_FUART_TX	FUART_TX
		3	PAD_I2C0_SCL	I2C0_SCL
		4	PAD_SR_RST1	SR_RST1
		5	PAD_PM_FUART_RX	PM_FUART_RX
		6	PAD_I2C0_SCL	SD0_CDZ
PWM1	bank 103cH offset 65H bit[6:4]	1	PAD_GPIO1	GPIO1
		2	PAD_SR_MCLK1	SR_MCLK1
		3	PAD_FUART_RX	FUART_RX
		4	PAD_I2C0_SDA	I2C0_SDA
		5	PAD_PM_FUART_TX	PM_FUART_TX
		6	PAD_GPIO10	GPIO10
		7	PAD_SD0_D1	SD0_D1
PWM2	bank 103cH offset 65H bit[10:8]	1	PAD_OUTP_RX0_CH3	OUTP_RX0_CH3
		2	PAD_FUART_CTS	FUART_CTS
		3	PAD_GPIO2	GPIO2
		4	PAD_PM_FUART_CTS	PM_FUART_CTS
		5	PAD_SD0_D0	SD0_D0
PWM3	bank 103cH offset 65H bit[14:12]	1	PAD_GPIO3	GPIO3
		2	PAD_FUART_RTS	FUART_RTS
		3	PAD_SD0_CLK	SD0_CLK
		4	PAD_PM_FUART_RTS	PM_FUART_RTS
		5	PAD_OUTN_RX0_CH3	OUTN_RX0_CH3
PWM4	bank 103cH offset 66H bit[2:0]	1	PAD_GPIO4	GPIO4
		2	PAD_MSPI_CK	MSPI_CK
		3	PAD_SD0_CMD	SD0_CMD
		4	PAD_OUTP_RX0_CH4	OUTP_RX0_CH4
PWM5	bank 103cH offset 66H bit[6:4]	1	PAD_OUTN_RX0_CH4	OUTN_RX0_CH4
		2	PAD_MSPI_DI	MSPI_DI
		3	PAD_GPIO5	GPIO5
		4	PAD_SD0_D3	SD0_D3
PWM6	bank 103cH offset 66H bit[10:8]	1	PAD_SD0_D2	SD0_D2
		2	PAD_MSPI_DO	MSPI_DO
		3	PAD_GPIO6	GPIO6
		4	PAD_OUTP_RX0_CH5	OUTP_RX0_CH5
		5	PAD_PM_GPIO11	PM_GPIO11
PWM7	bank 103cH offset 66H bit[14:12]	1	PAD_PM_GPIO12	PM_GPIO12
		2	PAD_MSPI_CZ	MSPI_CZ
		3	PAD_GPIO7	GPIO7
		4	PAD_OUTN_RX0_CH5	OUTN_RX0_CH5
		5	PAD_GPIO8	GPIO8
PWM8	bank 3fH offset 51H bit[2:0]	1	PAD_PM_PWM0	PM_PWM0
		2	PAD_PM_GPIO0	PM_GPIO0
		4	PAD_PM_PSPI0_DI	PM_PSPI0_DI
		5	PAD_PM_GPIO12	PM_GPIO12
PWM9	bank 3fH offset 51H bit[6:4]	1	PAD_PM_PWM1	PM_PWM1
		2	PAD_PM_GPIO1	PM_GPIO1
		3	PAD_PM_PSPI0_DO	PM_PSPI0_DO
		4	PAD_PM_GPIO11	PM_GPIO11
PWM10	bank 3fH offset 51H bit[10:8]	1	PAD_PM_PWM2	PM_PWM2
		2	PAD_PM_PSPI0_CZ	PM_PSPI0_CZ
		3	PAD_PM_GPIO9	PM_GPIO9
		4	PAD_PM_I2C_CLK	PM_I2C_CLK
PWM11	bank 3fH offset 51H bit[14:12]	1	PAD_PM_PWM3	PM_PWM2
		2	PAD_PM_I2C_SDA	PM_I2C_SDA
		3	PAD_PM_GPIO10	PM_GPIO10
		4	PAD_PM_PSPI0_CK	PM_PSPI0_CK

4.5 API说明¶

头文件位于sc/driver/sysdriver/pwm/drv/pub/drv_pwm.h

4.5.1. drv_pwm_set_period¶

目的

设置pwm周期。

语法

int drv_pwm_set_period(struct pwm_ch_cfg *pwm_ch, u8 sync);

参数

参数名称	描述
pwm_ch	用于配置pwm的通道和周期信息
sync	1表示配置在此次接口调用后生效，0表示此次接口调用后不生效，生效需要调用drv_pwm_update_enable接口

返回值

结果描述

成功返回0

失败返回负数

4.5.2. drv_pwm_set_duty¶

目的

设置pwm占空比。

语法

int drv_pwm_set_duty(struct pwm_ch_cfg *pwm_ch, u8 sync);

参数

参数名称	描述
pwm_ch	用于配置pwm的通道和占空比信息
sync	1表示配置在此次接口调用后生效，0表示此次接口调用后不生效，生效需要调用drv_pwm_update_enable接口

返回值

结果描述

成功返回0

失败返回负数

4.5.3. drv_pwm_set_shift¶

目的

设置pwm相位偏移。

语法

int drv_pwm_set_shift(struct pwm_ch_cfg *pwm_ch, u8 sync);

参数

参数名称	描述
pwm_ch	用于配置pwm的通道和相位偏移信息
sync	1表示配置在此次接口调用后生效，0表示此次接口调用后不生效，生效需要调用drv_pwm_update_enable接口

返回值

结果描述

成功返回0

失败返回负数

4.5.4. drv_pwm_set_polarity¶

目的

设置pwm极性。

语法

int drv_pwm_set_polarity(struct pwm_ch_cfg *pwm_ch, u8 sync);

参数

参数名称	描述
pwm_ch	用于配置pwm的通道和极性信息
sync	1表示配置在此次接口调用后生效，0表示此次接口调用后不生效，生效需要调用drv_pwm_update_enable接口

返回值

结果描述

成功返回0

失败返回负数

4.5.5. drv_pwm_channel_config¶

目的

设置pwm配置。

语法

int drv_pwm_channel_config(struct pwm_ch_cfg *pwm_ch);

参数

参数名称描述

pwm_ch 用于配置pwm的通道、周期、占空比、相位偏移和极性信息
返回值

结果描述

成功返回0

失败返回负数

4.5.6. drv_pwm_channel_enable¶

目的

使能pwm配置。

语法

int drv_pwm_channel_enable(u32 channel, u8 enable);

参数

参数名称描述

channel 用于配置pwm的通道信息

enable 1表示使能，0表示失能
返回值

结果描述

成功返回0

失败返回负数

4.5.7. drv_pwm_group_config¶

目的

设置pwm group配置。

语法

int drv_pwm_group_config(struct pwm_gp_cfg *pwm_gp);

参数

参数名称描述

pwm_gp 用于配置pwm group的通道、周期、占空比、相位偏移和极性信息
返回值

结果描述

成功返回0

失败返回负数

4.5.8. drv_pwm_group_enable¶

目的

使能pwm group功能。

语法

int drv_pwm_group_enable(u32 group, u8 enable);

参数

参数名称描述

group 选择要使能pwm波形的group

enable 1表示使能，0表示失能
返回值

结果描述

成功返回0

失败返回负数

4.5.9. drv_pwm_stop_enable¶

目的

使能pwm stop功能。

语法

int drv_pwm_stop_enable(u32 group, u8 stop_en);

参数

参数名称描述

group 选择要使能停止功能的group

stop_en 1表示使能停止功能，0表示失能
返回值

结果描述

成功返回0

失败返回负数

4.5.10. drv_pwm_round_enable¶

目的

设置pwm round个数。

语法

int drv_pwm_round_enable(u32 group, u32 round_num);

参数

参数名称描述

group 选择要输出特定PWM波形个数的group

round_num 表示要输出的特定PWM波形个数
返回值

结果描述

成功返回0

失败返回负数

4.5.10. drv_pwm_update_enable¶

目的

更新pwm配置。
语法
```
int drv_pwm_update_enable(u32 group);
```
参数

参数名称描述

group 选择要进行配置同步的pwm group数
返回值

结果描述

成功返回0

失败返回负数

4.6 DEMO¶

demo源码位于sc/driver/sysdriver/pwm/drv/src/drv_pwm_test.c

5. DEBUG方法¶

5.1 PWM各接口不存在¶

检查SYS PWM节点的status是否为1
检查kernel config是否配置，详见4.3. SYSDESC配置

5.2 配置后PWM无波形产生¶

Step1: 首先确认测量的引脚是否正确：打开对应的原理图确认即可，如果没有错误的话，则进行下一步。

Step2: 确认对应的PWM mode是否生效，引脚复用失败主要有两个原因：

原因一：该引脚没有设置为PWM mode，设置方法详见4.4 PADMUX配置

原因二：有优先级比PWM mode更高级别的padmux mode被开启

Step3:检查pwm相关参数是否设置成功
