Security Boot使用参考

REVISION HISTORY

Revision No.
Description
 Date
1.0
  • Initial release
    		•  05/09/2024
    1.1
  • Add uimage Secure Boot Header Description
    		•  05/29/2024

    1. Security Boot概述

    为防止用户产品的固件被抄板或者刷机，Sigmastar固件在启动过程自动进行验签（或验签+解密），验签即签章的验证，防止软件加载的镜像内容被恶意篡改。其中加密和解密为可选，一般情况下镜像加密是为了防止镜像中的信息被泄露，而镜像验章是为了防止镜像的信息被篡改，用户可根据自身需求取舍。使用Security Boot的核心工作有两步：人为将镜像文件进行签章（或加密+签章），以及将签章使用到的对应key通过烧录保存在芯片OTP中。


    图1 验签和解密总体流程

    烧录芯片OTP的常用方式是使用uboot下的otpctrl cmd，(详见5. OTP 栏位介绍章节)。请注意OTP烧录无法反悔，为了防止误操作导致系统无法启动甚至IC作废，一般建议开发者先使用调试流程确认key内容正确。签章镜像的常用方式是使用security_boot_tools自动处理alkaid image包，(详见4. Security_boot_tools工具使用介绍章节)，如果客户有特殊需要，也可以选择手动签章方式《[Security Boot手动签章使用参考]》。

    Security Boot还提供了防回滚机制（Anti-rollback），确保能正常加载和启动的镜像版本一定比用户在OTP里存储的版本号高，(详见3. Anti-rollback原理介绍章节)，用户可根据自身需求使用。开启Anti-rollback的核心工作有两步：使用security_boot_tools签章过程将版本号嵌入镜像中，以及将拦截的镜像版本号保存在芯片OTP中。

    2. Security Boot原理介绍

    2.1. 开启Security Boot

    当烧录完OTP Key后，真正启动Security Boot需要烧录OTP里的OTP_Secure_Boot相应的栏位（OTP烧录方法详见5.2 security boot相关的OTP栏位章节），将该栏位烧录为0xFFFFFFFF，则会启动OTP的Security Boot（注：开启后无法关闭，每次启动都将会强制走Security Boot flow）。

    2.2. 单个镜像签章和Security Boot流程

    Generate Signature一般是在local端执行security_boot_tools脚本完成，流程如下：

    1. security_boot_tools对Image file进行SHA-256的计算，生成Digest
    2. 通过RSA-2048做加密动作，生成256Bytes的signature
    3. 将signature嵌入至Image尾端
    4. 将Image烧录把系统存储器中启动。

    Verify Signature是在固件boot flow中执行，流程如下：

    1. 各阶段的boot code会对下一段的Image进行SHA-256计算，生成Digest
    2. 根据header信息取出嵌入在尾部的signature来做RSA-2048的解密生成Digest'
    3. 对比Digest和Digest'，若对比一致，则Verify success，否则Verify fail。

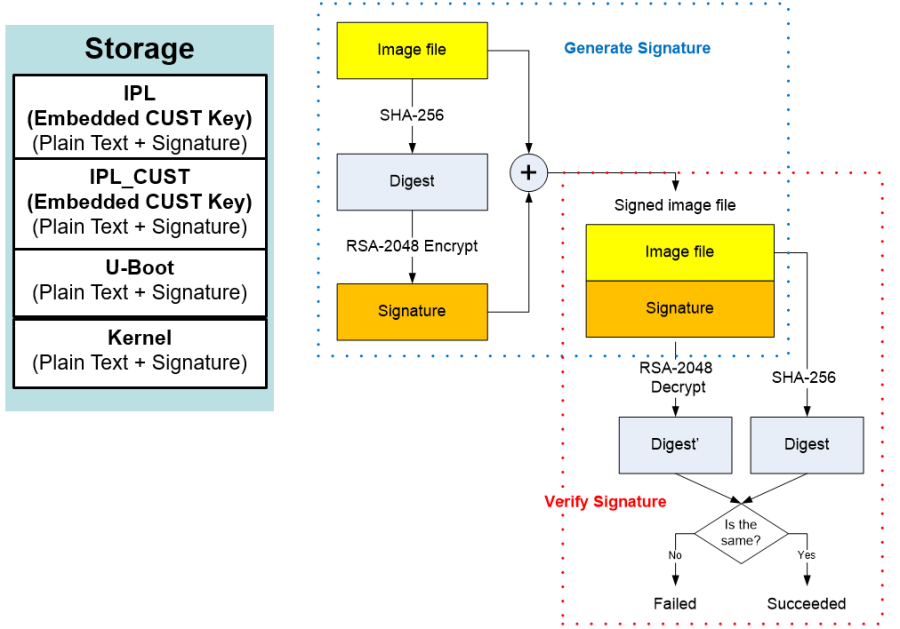

    图2 签章Security Boot流程

    2.3. 单个镜像签章+加密和Security Boot流程

    Generate Signature一般是在local端执行security_boot_tools脚本完成：security_boot_tools先对Image通过AES加密成Cipher file，再对Cipher file进行SHA-256计算，生成Digest，再通过RSA-2048做加密动作，生成256Bytes的signature，再将signature嵌入至Image后端，最后将Image烧录把系统存储器中启动。

    Verify Signature是在boot flow中，各阶段的boot code会对下一段的Image进行SHA-256计算，生成Digest，并根据header信息取出嵌入在取出Signature来做RSA-2048的解密后，生成Digest'，最后对比Digest和Digest'。如对比成功，则对Cipher file进行AES解密的动作，最后解密为能开机的image。

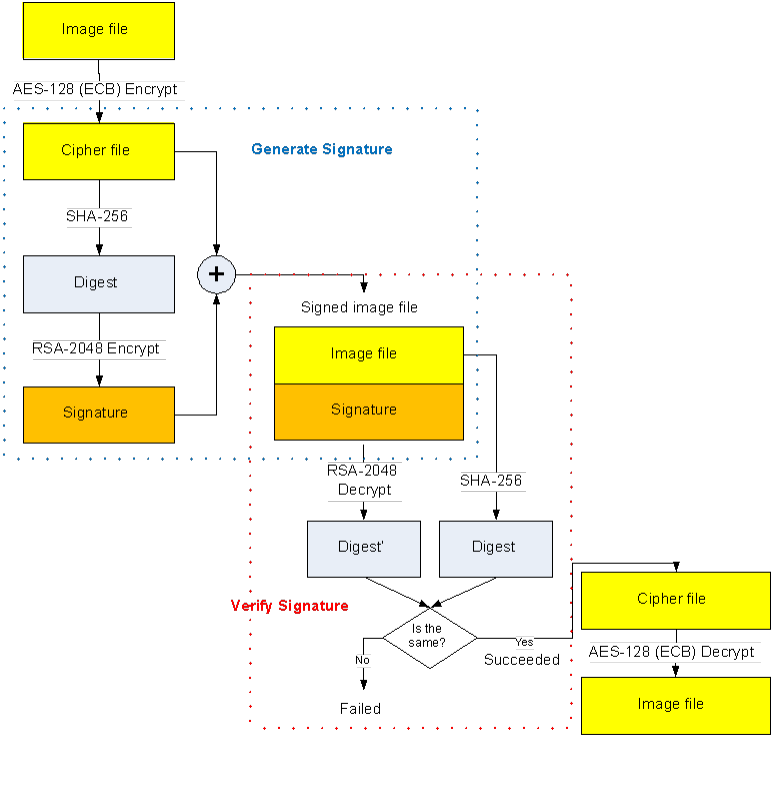

    图3 签章+加密Security Boot流程

    需要注意： IPL只支持AES-CBC加密，而IPL_CUST不支持加密。 其他image支持AES （ECB/CBC/CTR加密），当使用CBC/CTR模式时，对应的IV key会被security_boot_tools制作成32字节的append段落，嵌入在image信息里，(详见3.1. Append data说明章节)。

    2.4. Security Boot流程中Image File变化


    图3.1 Image File变化

    需要注意：

    • IPL/IPL_CUST没有uimage header，但有自己特殊的header且此header不参与加密和签章，此头部的具体变化在2.5.1介绍
    • 除IPL/IPL_CUST/Rootfs外，其他image的头部会加上一层独立的secure_boot header表示image已经支持secure boot，且此header不参与加密和签章

    2.5. 密钥介绍

    从密钥使用的角度看，同一个image签章和验签必须使用一对RSA Private Key和RSA Public Key，加密和解密使用同一把AES Key。

    2.5.1. RSA Public Key

    验签流程中所用的RSA Public Key最多有三组。

    第一把为 OTP Key，该把Key会在系统Power On后，Hardware会自动从OTP中载入，用来做验签IPL的可靠性，加载和验签过程Software是无法介入的。而OTP Key的内容，可以通过U-Boot的Command Line烧录至OTP的指定地址中。一旦OTP KEY锁读后，cpu或其他调试工具再也无法access rsakey(otp aes key同理)此时只有aesdma engine can access。

    第二把为CUST Key，该Key会嵌在IPL的bin文件中，通过Software在整个boot flow中用来验签IPL_CUST的可靠性，因为IPL的可靠性有保证，因此验签IPL_CUST的过程也是可靠的。而 CUST KEY的内容，一般是使用security_boot_tools工具将key文件insert到IPL的bin文件内容的指定位置。


    图4 IPL结构

    第三把为Image Key，该Key会嵌在IPL_CUST的bin文件中，通过Software在整个boot flow中用来验签UBOOT/VMM/RTOS/LINUX/ROOTFS的可靠性，因为IPL_CUST的可靠性有保证，因此验签后面所有镜像的过程也是可靠的。而Image Key的内容，一般是使用security_boot_tools工具将key文件insert到IPL_CUST的bin文件内容的指定位置。


    图5 IPL_CUST结构

    2.5.2. AES KEY

    解密流程中所用的AES Key最多为4把。

    在Sigmastar固件在bootflow过程，由Hardware载入OTP里指定的AES key到crypto engine进行镜像解密。至于镜像使用4把AES key中的哪一把，一般是使用security_boot_tools工具在镜像中嵌入指定AES key 信息,(详见3.1. Append data说明章节)。除了IPL只支持CBC mode以及IPL_CUST不支持加密，其余image都支持ECB/CBC/CTR mode，一般也是使用security_boot_tools工具在镜像中嵌入IV信息。

    所有bootload image用于解密的AES Key需要烧录到OTP存储单元中，OTP存储单元最多保存4把128bit的AESKEY或者4把256bit的AESKEY。所有bootload image可以任意指定4把中的任意1把key，甚至所有bootload image都共用其中1把key。

    2.6. Security boot system flow介绍

    下图为从ROM到Linux Kernel的Security Boot Flow结构，其中Signature为签章数据部分，每个Flow的Signature均会嵌入到相应bin文件的最后，每个Flow均包含Get Key和Authenticate的动作直到Linux Kernel，部分Flow支持解密（是否开启解密取决于需求）。


    图6 Boot Flow结构

    1. Authenticate IPL by OTP Key-RSA

      该流程为ROM code从OTP中读取RSA Public Key后，对IPL进行签章的验证。由于OTP的RSA Public Key可以进行Write Lock动作（后面章节会详细提及），阻止再次被写和被读取，所以OTP的RSA Public Key可以做到不被替换，从而保证了IPL不会被篡改。如果开启加密机制，ROM code根据OTP_ROM_SEL_AESKEY继续从OTP中读取AES key对IPL进行解密。

    2. Authenticate IPL_CUST by IPL's CUST Key-RSA

      该流程为IPL读取事先嵌在IPL的CUST RSA Public Key后，对IPL_CUST进行签章的验证。由于IPL不会被篡改，所以保证了嵌在IPL的CUST RSA Public Key不会被篡改，从而保证了IPL_CUST也不会被篡改。IPL_CUST不支持加密。

    3. Authenticate U-Boot by IPL_CUST's Image Key-RSA

      该流程为IPL_CUST读取事先嵌在IPL_CUST的Image RSA Public Key后，对U-Boot进行签章的验证。如果开启加密机制，IPL_CUST根据U-Boot镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对U-Boot进行解密。

    4. Authenticate Kernel/ramdiskfs by IPL_CUST's Image Key-RSA

      该流程为U-Boot bootcmd读取事先嵌在IPL_CUST的Image RSA Public Key后，对kernel/ramdiskfs进行签章的验证。如果开启加密机制，bootcmd根据kernel/ramdiskfs镜像里的append data里的IV和aes_keynum信息继续从OTP中读取AES key对kernel/ramdiskfs进行解密。

    3. Anti-rollback原理介绍

    防回滚机制，其目的是为了防止IPL/IPL_CUST/UBOOT/KERNEL 降级到以前的版本。各个阶段的boot code通过检查下一阶段的boot code（IPL/IPL_CUST/UBOOT/KERNEL) image信息里的Image Version，与保存在OTP里对应的OTP Version 进行对比，如果：

    Image Version >= OTP Version ==> 正常加载并启动下一阶段的boot code image

    Image Version < OTP Version ==> 提示系统卡住，不启动下一阶段的boot code image

    以此来保证IPL/IPL_CUST/UBOOT/KERNEL 的版本为最新。

    以下是各个Image的可用进版数(otp version烧录详见5.3. anti-rollback相关的OTP栏位章节)。

    Name 最多可进版次数 otp name otp cmd offset
    IPL 64 OTP_VERSION_CTL 0x0~0x7
    IPL_CUST 16 OTP_VERSION2_CTL 0x0~0x1
    uboot 24 OTP_VERSION2_CTL 0x8~0xA
    kernel 24 OTP_VERSION2_CTL 0xB~0xD

    注意：

    • 在OTP Version中，用1个bit表示进阶一次版本。以IPL为例，当IPL OTP Version 从0进版到1，需要使用OTP_VERSION_CTL命令将0x0刻录成0x00000001; 当IPL OTP Version需要再次进版到2，需要使用OTP_VERSION_CTL命令将0x0刻录成0x0x00000003;
    • Image Version为当前image的版本号，对于IPL和IPL_CUST，Image Version是保存在header data里；对于UBOOT/KERNEL，Image Version是保存在appended data里; 除此之外的其他image（RTOS/ROOTFS）虽然也会追加appended data，但不支持anti-rollback功能。
    • otp version可具有自动更新功能(默认关闭)。当header version大于otp version时，会更新otp version与header version一致。

    3.1. Append data说明

    只要使用securityboot功能，目前除了IPL/IPL_CUST，security_boot_tools会用同样的方式处理其余每个Image（UBOOT/KERNEL/RTOS等）：先在尾部追加 32byte appended data，再追加256/512 byte signature data。


    图7 appended data结构

    以下是 32byte appended data的说明:

    Member Description
    magic 检索的标志，固定为“SSTARSBT”
    pend_version Secure append的软件版本
    sstar_pend_size Secure append的长度，固定为32Byte
    aes_msg bit 0 - decrypt_enable。bit [1:2] - 00:ecb; 01: ctr; 10:cbc
    AntiRollback_version 除IPL，IPL_CUST之外的其他image的版本号
    IV1&IV2 CBC/CTR解密需要传入的IV值
    aes_keynum 0000 ==> 没有经过AES加密
    0100 ==> AES256 with {Key1[127:0], Key2[127:0]
    0101 ==> AES256 with {Key3[127:0], Key4[127:0]
    1000 ==> AES128 with Key1[127:0]
    1001 ==> AES128 with Key2[127:0]
    1010 ==> AES128 with Key3[127:0]
    1011 ==> AES128 with Key4[127:0]

    可以看出，镜像信息：如anti-rollback功能的Image Version、Image是否经过AES加密、使用哪种类型AES（CBC/CTR/ECB、128/256）加密、加密使用的IV值、使用OTP里哪一把AES key，都是保存在这32字节的appended data里。系统启动过程中，每一个阶段的boot code就是根据下一阶段的boot code image里的appended data，对其进行相应的version check和解密镜像。

    4. Security_boot_tools工具使用介绍

    使用Security_boot_tools对alkaid image进行签章的步骤主要有以下几步：

    1. 先编译打包，生成未签章的完整镜像烧录包。
    2. 手动制作RSA key和aes Key,替换Security_boot_tools工具目录下默认的RSA key和aes Key。
    3. 编译配置文件sign_image.config，指定各阶段的boot Image的Image version/rsa key/aes key/aes加密模式（CBC/CTR/ECB）/aes IV值等信息。
    4. 执行Security_boot_tools即可根据配置信息，自动完成对完整镜像烧录包的拆包、签名、嵌入CUST Key、嵌入Image Key、嵌入appended data、打包、压缩等工作，输出已签章的完整镜像烧录包。

    4.1. 制作RSA key和aes Key

    4.1.1 制作RSA Key

    制作方式适用于OTP Key/CUST Key/Image Key中的RSA Key，可依据客户需求，多个Image使用同一把Key或多个Image使用不同的RSA Key。出于安全性考虑，建议使用多把不同的RSA key。

    请使用以下命令来生成Private.bin和Public.bin。

    通过以下命令生成的E key值默认为0x10001，security boot flow不支持自定义E key值。

    RSA2048：

    1. 生成RSA私钥

      openssl genrsa -out private.pem 2048

    2. 生成RSA公钥

      openssl rsa -in private.pem -out public.pem -outform PEM -pubout

    将上述生成的n对RSA key，替换project/image/security_boot_tools/下的rsa2048 目录下对应的需要用到的key binary文件即可。

    key type Description
    private-otp.pem 被security_boot_tools用来签章IPL
    public-otp.pem 需要人为烧录到OTP里，用于启动过程ROM code验签IPL
    private-cust.pem 被security_boot_tools用来签章IPL_CUST
    public-cust.pem 被security_boot_tools嵌入到IPL里，用于启动过程IPL验签IPL Load的所有Image
    private-image.pem 被security_boot_tools用来签章除了IPL/IPL_CUST的其他Image
    public-image.pem 被security_boot_tools嵌入到IPL_CUST里，用于启动过程IPL_CUST阶段后的所有Image，包括Uboot Load Kernel等

    注意：像MISC这样的Image由于在使用过程中会变化，故不做验签

    4.1.2. 制作AES Key

    这边通过xxd tool来生成AES key binary file，制作方式适用于OTP里的4把 aes-128 key或者2把aes-256 key。可依据客户需要求，多个Image使用同一把aes Key或者多个Image使用不同的aes Key。出于安全性考虑，建议使用多把不同的aes key。

    1. AES-128 Key

      echo '00102030405060708090A0B0C0D0E0FF' | xxd -r -ps > aesKey_128.bin

    2. AES-256 Key

      echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey_256.bin

    3. IV

      echo '303132333435363738393A3B3C3D3E3F' | xxd -r -ps > IV.bin

    将上述生成的n把AES key,替换project/image/security_boot_tools/下的aesKey目录下对应的需要用到的key binary文件即可。

    4.2. 配置文件sign_image.config

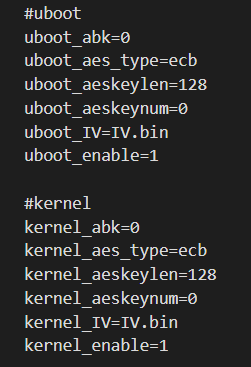

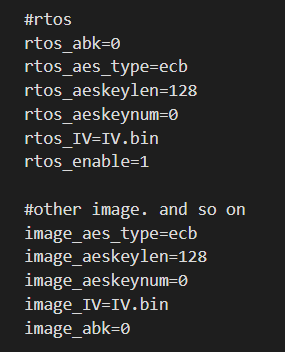

    进入project/image/security_boot_tools/下，修改sign_image.config文件。

    sign_image.config文件中参数说明：

    Name Description
    rsalen rsalen的值为 2048，各阶段boot code都由该参数指定RSA2048
    ipl_abk IPL的image version版本号，anti-rollback func used，当ipl_abk=0时表示不使用antirollback
    ipl_aeskeynum IPL加密功能。aeskey目录下有4把aes128和2把aes256，可以选择使用2把aes256和4把aes128中的一把，和aeskeylen搭配使用，当ipl_aeskeynum=0时表示不使用aes加密。以ipl_aeskeylen=128&&ipl_aeskeynum=1为例，说明IPL将使用security_boot_tools/aeskey/aesKey128_1.bin作为aes-key进行加密
    ipl_aeskeylen IPL加密功能。aeskey目录下有4把aes128和2把aes256，aeskeylen的值为128 或者256。当ipl_aeskeylen=0时表示不使用aes加密，和ipl_aeskeynum搭配使用。
    ipl_IV IPL加密方式一定是cbc。如果加密的话，此项填入IV的binary的名字
    sw_debug 测试时代替OTP_Secure_boot使用，调试模式
    ipl_cust_abk IPL_CUST的版本号, antirollback func used

    Name Description
    uboot_abk uboot的版本号，antirollback func used
    uboot_aes_type 加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    uboot_aeskeylen aeskeylen的值为128 或者256。 当uboot_aeskeylen=0时表示不使用aes加密，和uboot_aeskeynum搭配使用
    uboot_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-4]。
    aeskeylen=256下aeskeynum有效范围为[1-2]，当uboot_aeskeynum=0时表示不使用aes加密
    uboot_IV CBC or CTR所需要的IV值file name
    uboot_enable 是否使能以上参数，若为0，则默认使用image的参数
    kernel_abk kernel的版本号，antirollback func used
    kernel_aes_type 加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    kernel_aeskeylen aeskeylen的值为128 或者256。 当kernel_aeskeylen=0时表示不使用aes加密，和kernel_aeskeynum搭配使用
    kernel_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-4]。
    aeskeylen=256下aeskeynum有效范围为[1-2]，当kernel_aeskeynum=0时表示不使用aes加密
    kernel_IV CBC or CTR所需要的IV值file name
    kernel_enable 是否使能以上参数，若为0，则默认使用image的参数

    Name Description
    rtos_abk RTOS的版本号, antirollback func used，暂不支持版本控制
    rtos_aes_type 加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    rtos_aeskeylen aeskeylen的值为128 或者256。 当rtos_aeskeylen=0时表示不使用aes加密，和rtos_aeskeynum搭配使用
    rtos_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-4]。
    aeskeylen=256下aeskeynum有效范围为[1-2]，当rtos_aeskeynum=0时表示不使用aes加密
    rtos_IV CBC or CTR所需要的IV值file name
    rtos_enable 是否使能以上参数，若为0，则默认使用image的参数
    image_aes_type 加密方式（支持ecb cbc ctr），若选CBC or CTR，则需要IV值
    image_aeskeylen aeskeylen的值为128 或者256。 当image_aeskeylen=0时表示不使用aes加密，和image_aeskeynum搭配使用
    image_aeskeynum aeskeylen=128下aeskeynum有效范围为[1-4]。
    aeskeylen=256下aeskeynum有效范围为[1-2]，当image_aeskeynum=0时表示不使用aes加密
    image_IV CBC or CTR所需要的IV值file name
    image_abk 预保留，若使用anti rollback功能，填写在对应image的abk

    4.3. 运行Security_boot_tools

    实际操作步骤如下：

    1. 进入project目录，make xxx_defconfig; make clean -j32; make image -j32;

    2. 进入project/image/security_boot_tools/下，make clean;make;即可生成security_boot_tools/image_secure目录（目录下Image已签章）

      如果签章的动作需要在别的目录下做或者需要在不同电脑上签章，Step2中请执行make image_prepare，并把security_boot_tools完整copy到另一个位置，再执行make即可。

    注：security_boot_tools生成的image，estar会自动配置bootcmd来验签(或者解密+验签)kernel。默认rootfs会加签，但bootcmd不会验签（或者解密+验签）rootfs。如需验签rootfs,请手动修改bootcmd，增加signature 验签rootfs步骤。

    4.4. signature cmd介绍

    在Uboot阶段需要修改环境变量bootcmd来对Linux Kernel/rtos/ramdiskfs等binary进行验证，其原理是通过sigauth命令来对Binary进行验签和解密：

    sigauth <Binary_Addr> <KEY_Addr> [--aes]
<Binary_Addr>:  需要验签（或者加密）的binary在ddr里的加载地址。
<KEY_Addr>：    IPL_CUST在ddr里的加载地址，sigauth cmd会根据IPL_CUST头部信息找到IPL_CUST内部的public N key。一般在启动过程IPL_CUST固定被加载在0x21000000位置。
[--aes]:        可选项，表示验签前是否先对binary进行aes解密。sigauth cmd会自动根据binary的appended data找到指定的OTP AES key和指定的AES解密模式。

    U-boot启动pure linux，验签前:

    EX:
setenv bootcmd ' dcache on; loados nand 0x23000000 KERNEL ${kernel_file_size}; bootm 0x23000000; dcache on; loados nand 0x23000000 RECOVERY ${recovery_file_size}; bootm 0x23000000;

    U-boot启动pure linux，验签后:

    EX:
setenv bootcmd ' dcache off; loados nand 0x23000000 KERNEL ${kernel_file_size}; sigauth 23000000 0x21000000 ; dcache on;bootm 0x23000000; dcache on; loados nand 0x23000000 RECOVERY ${recovery_file_size}; bootm 0x23000000;

    如果镜像使用了加密，请在对应的启动方式上的sigauth命令的尾部加上 --aes。

    U-boot启动dualos，验签前:

    EX:
setenv bootcmd ' loados nand by_header MISC by_header; loados nand by_header RTOS by_header;bootm start ${loados_addr};bootm loados;bootm prep;wakeupcpu 3 s 0x2ef08000; loados nand by_header RAMDISK by_header; loados nand by_header KERNEL by_header;dcache off;bootm ${loados_addr};

    U-boot启动dualos，验签后:

    EX:
setenv bootcmd ' loados nand by_header MISC by_header; loados nand by_header RTOS by_header;sigauth ${loados_addr} 0x21000000;bootm start ${loados_addr};bootm loados;bootm prep;wakeupcpu 3 s 0x2ef08000; loados nand by_header RAMDISK by_header;sigauth ${loados_addr} 0x21000000; loados nand by_header KERNEL by_header;sigauth ${loados_addr} 0x21000000;dcache off;bootm ${loados_addr};

    如果customer有验签rootfs的需求，在Uboot阶段需要设定环境变量来对Linux Rootfs进行验证，请参考如下Command设定

    在ENV中设定rootfs_size的大小:

    rootfs_size <rootfs_sieze>; saveenv;
EX:
rootfs_size 1af100; saveenv;

    在对应的存储介质读取rootfs后加上:

    dcache off;sigauth <Binary_Addr> <KEY_Addr> [--aes];dcache on;
EX:
setenv bootcmd ' dcache off; loados nand 0x22000000 roofs 0x600000; sigauth 22000000 0x21000000 ; loados nand 0x23000000 KERNEL ${kernel_file_size};sigauth 23000000 0x21000000; dcache on; bootm 0x23000000; loados nand 0x23000000 RECOVERY ${recovery_file_size}; bootm 0x23000000;

    5. OTP 栏位介绍

    OTP各个bit只能烧写一次，一旦置1后不可置0，请在确认需要的场合下执行烧写动作！

    5.1. OTP Command Format

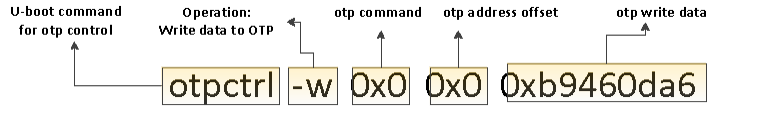

    烧录芯片的OTP栏位一般是在uboot下使用otpctrl进行烧录操作。烧录完OTP后，一般需要下次启动才会生效。 如下图，列出在UBOOT下执行OTP烧录的两个COMMAND，分别能对OTP进行读写的动作。

    WRITE COMMAND:

    READ COMMAND:

    ERROR CODE：

    FF01: 无效的COMMAND

    FF02: 无效的OTP地址

    FF03: 无效的OTP执行许可证

    5.2. security boot相关的OTP栏位

    对于Ifado系统芯片，如果客户使用security boot功能，需要关注OTP以下内容：

    OTP command ID length(byte) Description
    OTP_RSA_N 0X00 256 保存用于验签IPL的RSA public key的 N 值
    OTP_RSA_E 0X01 4 保存用于验签IPL的RSA public key的 E 值
    OTP_SECURITY_BOOT 0X02 1 启动security boot功能开关，需要在确认正确烧录完RSA/AES key才开启
    OTP_RSA_KEY_LOCK 0X03 4 对OTP内的RSA Public Key栏位进行LOCK的动作，LOCK后不可再修改，客户可根据需求使用
    OTP_RSA_KEY_BLOCK 0X04 4 对OTP内的RSA Public Key栏位进行BLOCK的动作，BLOCK后CPU无法读出OTP内的RSA Public Key，客户可根据需求使用
    OTP_KEY1 0X05 16 第1把AES128 key
    OTP_KEY2 0X06 16 第2把AES128 key，也可以和OTP_KEY1组合成第1把AES256 key
    OTP_KEY3 0X07 16 第3把AES128 key
    OTP_KEY4 0X08 16 第4把AES128 key，也可以和OTP_KEY3组合成第2把AES256 key
    OTP_AES_KEY1_LOCK 0X0D 4 LOCK后不可再修改即16byte OTP内容非0bit也不可置1，客户可根据需求使用
    OTP_AES_KEY1_BLOCK 0X0E 4 BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
    OTP_AES_KEY2_LOCK 0X0F 4 LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
    OTP_AES_KEY2_BLOCK 0X10 4 BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
    OTP_AES_KEY3_LOCK 0X11 4 LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
    OTP_AES_KEY3_BLOCK 0X12 4 BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
    OTP_AES_KEY4_LOCK 0X13 4 LOCK后不可再修改，即16byte OTP内容非0bit也不可置1，客户可根据需求使用
    OTP_AES_KEY4_BLOCK 0X14 4 BLOCK后不可再修改，只有HW aesdma能够访问而CPU无法访问，客户可根据需求使用
    OTP_ROM_SELECT_AES_KEY 0X24 4 选择OTP中哪一把AESKey对IPL进行解密，一旦写入此OTP，IPL必须使用CBC加密
    OTP_ROM_SELECT_AES_KEY_LOCK 0X25 4 LOCK后OTP_ROM_SELECT_AES_KEY不可再修改。

    各个OTP栏位的烧录方法举例说明如下。

    5.2.1. OTP_RSA_N (0x0) / OTP_RSA_E (0x1)

    对于现成的需要rsa-public.pem文件，需要先将pem格式转化成可以用于烧录的格式。使用以下cmd生成rsaKey.txt，rsaKey.txt中的command在UBOOT下烧写OTP。

    ./key_proc.py --exportkey_reverse --rsa=public.pem

    举例使用现成的pem文件转化后的rsaKey.txt内容如下，直接复制粘贴到uboot 菜单命令行下执行即可：

    ####### RSA N-Key ########
otpctrl -w 0x0 0x0 0x58653431;otpctrl -w 0x0 0x4 0x06ba8f4a;otpctrl -w 0x0 0x8 0x5caee61a;otpctrl -w 0x0 0xc 0x1912648d;otpctrl -w 0x0 0x10 0xb3b77f1c;otpctrl -w 0x0 0x14 0xd116e973;otpctrl -w 0x0 0x18 0x74f82967;otpctrl -w 0x0 0x1c 0xf85d78e8;otpctrl -w 0x0 0x20 0x55a92d7a;otpctrl -w 0x0 0x24 0xf807ef92;otpctrl -w 0x0 0x28 0xeaca7ab8;otpctrl -w 0x0 0x2c 0x2d33149a;otpctrl -w 0x0 0x30 0xc47f6cfb;otpctrl -w 0x0 0x34 0x99d0fb2b;otpctrl -w 0x0 0x38 0xb94e529f;otpctrl -w 0x0 0x3c 0x09d1e66a;
otpctrl -w 0x0 0x40 0x93614b62;otpctrl -w 0x0 0x44 0x40db5115;otpctrl -w 0x0 0x48 0x4d37ec4c;otpctrl -w 0x0 0x4c 0xd7ac36da;otpctrl -w 0x0 0x50 0x8bbef7bb;otpctrl -w 0x0 0x54 0x459ffe82;otpctrl -w 0x0 0x58 0xea5aa7ed;otpctrl -w 0x0 0x5c 0x979ac988;otpctrl -w 0x0 0x60 0xd9ad7843;otpctrl -w 0x0 0x64 0xb086c544;otpctrl -w 0x0 0x68 0x75248853;otpctrl -w 0x0 0x6c 0xd0c61f34;otpctrl -w 0x0 0x70 0xd4fd028a;otpctrl -w 0x0 0x74 0x93037bd3;otpctrl -w 0x0 0x78 0x2b3cd0e2;otpctrl -w 0x0 0x7c 0x12b49f2d;
otpctrl -w 0x0 0x80 0x72fc0405;otpctrl -w 0x0 0x84 0xc1fb6cfd;otpctrl -w 0x0 0x88 0xb42fb860;otpctrl -w 0x0 0x8c 0xa06e8c6e;otpctrl -w 0x0 0x90 0x43870bc3;otpctrl -w 0x0 0x94 0xb97ebe88;otpctrl -w 0x0 0x98 0x45113bd1;otpctrl -w 0x0 0x9c 0xb7974436;otpctrl -w 0x0 0xa0 0x47c3d001;otpctrl -w 0x0 0xa4 0x3611716d;otpctrl -w 0x0 0xa8 0x67abc2d5;otpctrl -w 0x0 0xac 0x773ac1cd;otpctrl -w 0x0 0xb0 0x7d1ee609;otpctrl -w 0x0 0xb4 0xc72e97ee;otpctrl -w 0x0 0xb8 0x91af8bd5;otpctrl -w 0x0 0xbc 0xd516243d;
otpctrl -w 0x0 0xc0 0x949b2522;otpctrl -w 0x0 0xc4 0x3d73c4d7;otpctrl -w 0x0 0xc8 0xcf2fde53;otpctrl -w 0x0 0xcc 0xbd35d242;otpctrl -w 0x0 0xd0 0x2362de0f;otpctrl -w 0x0 0xd4 0x8d9f7418;otpctrl -w 0x0 0xd8 0x861f69d5;otpctrl -w 0x0 0xdc 0x0736f5ff;otpctrl -w 0x0 0xe0 0x7655b44e;otpctrl -w 0x0 0xe4 0x06198429;otpctrl -w 0x0 0xe8 0xe0975a88;otpctrl -w 0x0 0xec 0x6fcec320;otpctrl -w 0x0 0xf0 0x49480b57;otpctrl -w 0x0 0xf4 0xea4a5ee3;otpctrl -w 0x0 0xf8 0x6502ddee;otpctrl -w 0x0 0xfc 0xd6d17ae2;
####### RSA E-Key ########
otpctrl -w 0x1 0x0 0x00010001

    注意：因为uboot 菜单命令行的buf缓存长度有限制，不可直接将64条otpctrl命令当成一次复制粘贴回车运行。建议至少分成4次执行。

    5.2.2. OTP_SECURE_BOOT (0x2)

    确认RSA/AES key都烧录后，启动security boot功能（下次启动才会生效）：

    otpctrl -w 0x2 0x0 0xFFFFFFFF

    检查security boot功能是否已开启：

    otpctrl  -r 0x2

    5.2.3. OTP_RSA_KEY_LOCK (0x3) / OTP_RSA_KEY_BLOCK (0x4)

    非必要操作，客户可根据需求使用。

    确认LOCK和BLOCK rsa key（下次启动才会生效）:

    otpctrl -w 0x3 0x0 0xFFFFFFFF
otpctrl -w 0x4 0x0 0xFFFFFFFF

    检查LOCK和BLOCK是否已开启:

    otpctrl -r 0x3
otpctrl -r 0x4

    5.2.4. OTP_AES128_KEY (0x5~0x8)

    如果客户使用security boot的签章+加密功能，烧录AES KEY是必要操作。

    如果是制作AES128 KEY:

    echo '000102030405060708090A0B0C0D0E0F' | xxd -r -ps > aesKey128_1.bin

    烧录AES key到 OTP_KEY1位置：

    otpctrl -w 0x5 0x0 0x03020100
otpctrl -w 0x5 0x4 0x07060504
otpctrl -w 0x5 0x8 0x0B0A0908
otpctrl -w 0x5 0xC 0x0F0E0D0C

    如果是制作AES256 KEY:

    echo '000102030405060708090A0B0C0D0E0F101112131415161718191A1B1C1D1E1F' | xxd -r -ps > aesKey256_1.bin

    烧录AES key到 OTP_KEY1和OTP_KEY2位置：

    otpctrl -w 0x5 0x0 0x03020100
otpctrl -w 0x5 0x4 0x07060504
otpctrl -w 0x5 0x8 0x0B0A0908
otpctrl -w 0x5 0xC 0x0F0E0D0C
otpctrl -w 0x6 0x0 0x13121110
otpctrl -w 0x6 0x4 0x17161514
otpctrl -w 0x6 0x8 0x1B1A1918
otpctrl -w 0x6 0xC 0x1F1E1D1C

    烧录4把AES128 key或者2把AES256 key的操作同理。

    5.2.5. OTP_AES128_KEY1~4_LOCK (0xD,0xF,0x11,0x13) / OTP_AES128_KEY1~4_BLOCK (0xE,0x10,0x12,0x14)

    非必要操作，客户可根据需求使用。

    确认LOCK和BLOCK 第一把AES128 key（下次启动才会生效）:

    otpctrl -w 0xD 0x0 0xFFFFFFFF
otpctrl -w 0xE 0x0 0xFFFFFFFF

    第一把AES128 key检查LOCK和BLOCK是否已开启:

    otpctrl -r 0xD
otpctrl -r 0xE

    确认LOCK和BLOCK 第一把AES256 key（下次启动才会生效）:

    otpctrl -w 0xD 0x0 0xFFFFFFFF
otpctrl -w 0xF 0x0 0xFFFFFFFF
otpctrl -w 0xE 0x0 0xFFFFFFFF
otpctrl -w 0x10 0x0 0xFFFFFFFF

    第一把AES256 key检查LOCK和BLOCK是否已开启:

    otpctrl -r 0xD
otpctrl -r 0xF
otpctrl -r 0xE
otpctrl -r 0x10

    LOCK和BLOCK4把AES128 key或者2把AES256 key的操作同理。

    5.2.6. OTP_ROM_SEL_AESKEY (0x24)

    如果客户使用security boot的签章+加密功能，烧录OTP_ROM_SEL_AESKEY用来选择OTP中哪一把AESKey对IPL进行解密是必要操作。

    如果客户只使用security boot的签章，不可烧录OTP_ROM_SEL_AESKEY，一旦写入此OTP，IPL必须使用CBC加密。

    Example:

    • 选择 AESKEY128_1

      otpctrl -w 0x24 0x0 0x80

    • 选择 AESKEY128_2

      otpctrl  -w 0x24 0x0 0x90

    • 选择 AESKEY128_3

      otpctrl  -w 0x24 0x0 0xA0

    • 选择 AESKEY128_4

      otpctrl  -w 0x24 0x0 0xB0

    另外IPL可以使用AES256解密，OTP中AESKEY256实际上是由OTP中两把AES128组合而成，组合和设置方式举例如下：

    • 选择 AESKEY256_1（Composition mode: AES128key1 + AES128key2）

      otpctrl  -w 0x24 0x0 0x40

    • 选择 AESKEY256_2（Composition mode: AES128key3 + AES128key4）

      otpctrl  -w 0x24 0x0 0x50

    5.2.7. OTP_ROM_SEL_AESKEY_LOCK (0x25)

    非必要操作，客户可根据需求使用。 确认LOCK和BLOCK OTP_ROM_SEL_AESKEY里的内容（下次启动才会生效）:

    otpctrl -w 0x25 0x0 0xFFFFFFFF

    检查LOCK和BLOCK是否已开启:

    otpctrl  -r 0x25

    5.3. anti-rollback相关的OTP栏位

    如果客户不使用anti-rollback功能，将security_boot_tools/sign_image.config里的所有Image version默认保持为0即可。

    如果客户使用anti-rollback功能，才需要关注OTP以下内容：

    OTP command ID length(bit) Description
    OTP_IPL_ANTI_ROLLBACK 0x2B 64 保存IPL的OTP version，每1个bit表示一次进阶版本，最多可进版64次
    OTP_IPL_CUST_ANTI_ROLLBACK 0x2C 16 保存IPL_CUST的OTP version，每1个bit表示一次进阶版本，最多可进版16次
    OTP_UBOOT_ANTI_ROLLBACK 0x2C 24 保存BOOT的OTP version，每1个bit表示一次进阶版本，最多可进版24次
    OTP_KERNEL_ANTI_ROLLBACK 0x2C 24 保存KERNEL的OTP version，每1个bit表示一次进阶版本，最多可进版24次

    各个OTP栏位的烧录方法举例说明如下。

    5.3.1. OTP_IPL_ANTI_ROLLBACK (0x2B, OFFSET 0X0, 0X4, MAX 64 bit)

    IPL 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'ipl_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

    烧录 IPL 的 OTP Version 举例：

    IPL OTP Version = 1

    otpctrl  -w 0x2B 0x0 0x00000001

    IPL OTP Version = 2

    otpctrl  -w 0x2B 0x0 0xFFFFFFFF

    IPL OTP Version = 33

    otpctrl  -w 0x2B 0x0 0xFFFFFFFF
otpctrl  -w 0x2B 0x4 0x00000001

    IPL OTP Version = 64

    otpctrl  -w 0x2B 0x0 0xFFFFFFFF
otpctrl  -w 0x2B 0x4 0xFFFFFFFF

    以此类推。

    5.3.2 OTP_IPL_CUST_ANTI_ROLLBACK （0x2C, OFFSET 0X0, MAX 16 bit)

    IPL_CUST 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'ipl_cust_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

    烧录 IPL_CUST 的 OTP Version 举例：

    IPL_CUST OTP Version = 1

    otpctrl  -w 0x2C 0x0 0x0001

    IPL_CUST OTP Version = 16

    otpctrl  -w 0x2C 0x0 0xFFFF

    以此类推。

    5.3.3 OTP_UBOOT_ANTI_ROLLBACK (0x2C, OFFSET 0X8, MAX 24 bit)

    UBOOT 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'uboot_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

    烧录 UBOOT 的 OTP Version 举例：

    UBOOT OTP Version = 1

    otpctrl  -w 0x2C 0x8 0x000001

    UBOOT OTP Version = 24

    otpctrl  -w 0x2C 0x8 0xFFFFFF

    以此类推。

    5.3.4 OTP_KERNEL_ANTI_ROLLBACK (0x2C, OFFSET 0XB, MAX 24 bit)

    KERNEL 的 Image version 在security_boot_tools/sign_image.config通过修改参数 'kernel_abk'指定。需要确认 Image version 大于烧录的 OTP Version。

    烧录 KERNEL 的 OTP Version 举例：

    KERNEL OTP Version = 1

    sotpctrl  -w 0x2C 0xB 0x000001

    KERNEL OTP Version = 24

    otpctrl  -w 0x2C 0xB 0xFFFFFF

    以此类推。

    6. Security BOOT部署步骤

    OTP只能烧写一次，一旦烧写则无法清除和重烧。为了防止误操作导致系统无法启动甚至IC作废，一般建议调试流程PASS以后，才能进行正式OTP流程。即先烧录部分OTP进行测试，确认调试流程PASS，以后再补充烧录剩余OTP。

    调试模式下，Security_boot_tools会将IPL和IPL_CUST header里的AUTH栏位置1，rom code加载IPL、IPL加载IPL_CUST、IPL_CUST加载UBOOT/RTOS/LINUX会根据AUTH标记决定走验签启动流程。

    OTP正式模式下，rom code加载IPL、IPL加载IPL_CUST、IPL_CUST加载UBOOT/RTOS/LINUX会根据OTP是否烧录 OTP_SECURITY_BOOT 标记决定走验签启动流程。

    6.1. Security Boot调试流程

    第一步：用户自行生成三组RSA public/private key，替换security_boot_tools/aes/和rsa2048目录下的key文件。详见4.1. 制作RSA key和aes Key。

    第二步：使用U-Boot Command otpctrl 烧录RSA Public NKey/Ekey（或AES Key），详见5.2. security boot相关的OTP栏位。

    • 调试阶段建议只烧录 OTP_RSA_N / OTP_RSA_E / OTP_RSA_KEY_LEN / OTP_KEY1~4。
    • 不建议烧录 OTP_SECURITY_BOOT 栏位，即使在调试阶段错误烧录了OTP内容，该芯片board无法启动签章image，但依然可以用来启动未签章image。
    • 不建议烧录 所有 OTP LOCK & BLOCK 栏位，即使调试阶段错误烧录了OTP内容，还有机会检查和修改OTP内容。
    • 不建议烧录 OTP_ROM_SELECT_AES_KEY，即使调试阶段错误烧录了OTP AES-key 内容，ROM code依然可以启动未加密签章的IPL。

    第三步：根据客户需要配置security_boot_tools配置文件sign_image.config，但在调试阶段以下配置需要注意：

    sw_debug=1        #即使OTP没有烧录 OTP_SECURITY_BOOT 栏位，系统启动过程也会走security boot验签和解密流程。
ipl_aeskeynum=0   #因为OTP没有烧录 OTP_ROM_SELECT_AES_KEY，系统启动过程不会对IPL进行解密，因此不使用security_boot_tools对IPL进行加密。
ipl_aeskeylen=0

    第四步： 检查系统打印

    检查系统打印确认ROM->IPL->IPL_CUST->U-Boot已进行到SecurityBoot的flow。

    1. ROM->IPL确认是否走SecurityBoot的方式

      ROM验签IPL成功不会有任何log，但验签失败则会打印AUTH ERR（波特率可能需要调为38400或57600，否则乱码）。

    2. IPL->IPL_CUST->U-Boot确认是否走SecurityBoot的方式

      查看log即可，一般带有Authenticate image关键字，若开启解密流程则还会有AES ECB关键字。

      举例如下：

    3. U-Boot -> kernel确认是否走SecurityBoot的方式

      直接查看bootcmd是否有验签signature。详见4.4. signature cmd介绍。

    6.2. Security Boot正式流程

    调试模式能正常走Secruty boot启动后，说明调试阶段烧录的OTP RSA N/E KEY、AES KEY的步骤是可靠的，后续芯片可以直接复制调试模式总结下来的OTP烧录命令。

    正式流程只需要补充烧录部分OTP栏位即可。

    第一步：使用U-Boot Command otpctrl 烧录 OTP_SECURITY_BOOT、 RSA KEY的LOCK和BLOCK、OTP_ROM_SELECT_AES_KEY等。

    第二步：配置security_boot_tools配置文件sign_image.config：

    sw_debug = 0
ipl_aeskeynum = 1   #举例使用第一把AES-128 KEY
ipl_aeskeylen = 128

    第三步： 检查系统打印

    • 烧录后同样按照7.1的方法确认ROM->IPL->IPL_CUST->U-Boot->Kernel有走到SecurityBoot并能启动到U-Boot，到此ROM->IPL->IPL_CUST->U-Boot->Kernel的SecurityBoot flow和OTP相关验证已经PASS。
