DualOs Alkaid Config Guide

此文将指导用户配置Dualos相关alkaid配置项。包括必要环境配置和内存规划配置。

1. Product配置¶

menuconfig路径:Product

请选择“ipc-rtos”。

2. uboot config¶

menuconfig路径：Board->Uboot build config

请选择dualos相关的uboot config配置。uboot config配置详情请参考对应文档。

请根据LH or HYP of Dualos Type选项选择对应的config。

以iFord为例：

如果选择HYP，则此处应该根据开发板型号填写：

iford_spinand_vm_defconfig

ifado平台暂不支持HYP

如果选择LH，则此处应该根据开发板型号填写：

iford_ssc029a_s01a_lh_spinand_defconfig

3. kernel config¶

menuconfig路径：Kernel->Kernel config

请选择dualos相关的kernel config配置。Kernel config配置详情请参考对应文档。

请根据LH or HYP of Dualos Type选项选择对应的config。

以iFord为例：

如果选择HYP，则此处应该根据开发板型号填写：

iford_ssc029a_s01a_vm_spinand_defconfig

ifado平台暂不支持HYP

如果选择LH，则此处应该根据开发板型号填写：

iford_ssc029a_s01a_lh_spinand_defconfig

3.1. Init Ramfs Addr¶

menuconfig路径：Misc Options->Init Ramfs Addr

Ramdisk所在的内存起始地址，kernel启动时会通过此地址挂载rootfs，缺省值为0x21800000。

4. Image¶

dualos image打包配置。

4.1. Image Partition Config¶

menuconfig路径：Image->Image Partition Config

DualOs分区请参照系统分区按需配置。

DualOs会比pure linux多出rtos等分区。

以iFord为例，此处应该填写：

spinand-ramdisk.rtos.partition.config

4.2. IPL File Config¶

menuconfig路径：Image->IPL File Config

请按照Dualos需求配置正确的IPL文件名称。

4.3. IPL_CUST File Config¶

menuconfig路径：Image->IPL_CUST File Config

请按照Dualos需求配置正确的IPL_CUST文件名称。

4.4. VMM File Config¶

menuconfig路径：Image->VMM File Config

如果LH or HYP of Dualos Type选用了HYP，此处必须填写正确的VMM bin名称。

以iFord为例，此处应该根据开发板型号填写：

vmm32_ssc029a_512.bin

ifado平台暂不支持HYP

4.5. TF-A File Config¶

menuconfig路径：Image->TF-A File Config

TF-A bin文件名称。请选择DualOs对应的bin。

以iFord为例，此处应该填写：

u-bl31.hyp.256.bin

ifado平台暂不支持TF-A

4.6. OPTEE File Config¶

menuconfig路径：Image->OPTEE File Config

OPTEE bin文件名称。

请选择DualOs对应的bin。

以iFord为例，此处应该填写：

tee.bin

ifado平台暂不支持OPTEE

5. Rtos enable¶

menuconfig路径：Rtos->Rtos enable

开启后则开启RTOS编译，此配置在编译时期和打包时期生效。

DualOs请务必开启此项。

5.1. RtosType¶

menuconfig路径：Rtos->RtosType

此项务必选择“dualos”!

5.2. LH or HYP of Dualos Type¶

menuconfig路径：Rtos->LH or HYP of Dualos Type

当RtosType选择为dualos时需要配置Dualos方案。目前sigmastar支援SMPLH(LH)和hypervisor(HYP)两种方案。此配置在编译时期和打包时期生效。

选择HYP时请正确配置VMM File Config。

ifado平台暂不支持HYP

5.3. Rtos build config¶

menuconfig路径：Rtos->Rtos build config

编译Rtos使用的config文件名字，此文件位于rtos目录。此配置在编译时期和打包时期生效。Rtos config配置详情请参考对应文档。toolchain设置请参照环境搭建文档。

以iFord为例：

如果选择HYP，则此处应该根据开发板型号填写：

iford_ssc029a_s01a_512_vm_dualos_up_spinand_ptree_defconfig

ifado平台暂不支持HYP

如果选择LH，则此处应该根据开发板型号填写：

iford_ssc029a_s01a_512_ipc_lh_spinand_defconfig

5.4. Rtos Application Options¶

menuconfig路径：Rtos->Rtos Application Options

选择Rtos开机后自动运行的app，据此决定在image打包过程中拷贝到misc/miscL分区的文件。请正确配置以确保rtos启动后能运行正确的app。

5.5. Support pipeline demo applications¶

menuconfig路径：Rtos->Rtos Application Options->Support pipeline demo applications

如有勾选Support IPC application会自动开启Support application selector，此为pipeline demo applications的总入口。当有同时勾选Support IPC application和Support pipeline tree application，可选择将Support pipeline tree application关闭以达到减少code size的目的。

6. DualOs memory layout¶

本节将会介绍DualOs内存规划，如何分配各个区域的内存。

内存区域起始地址CONFIG_MIU_BUS_BASE在Kernel config中设置，DualOs默认值为0x20000000。

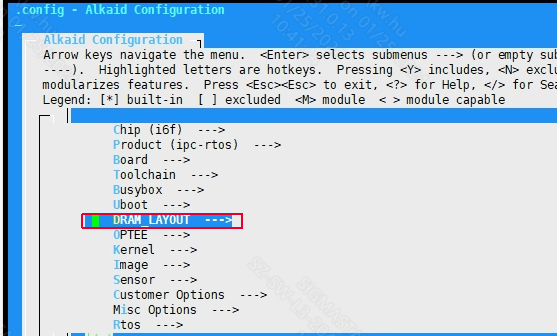

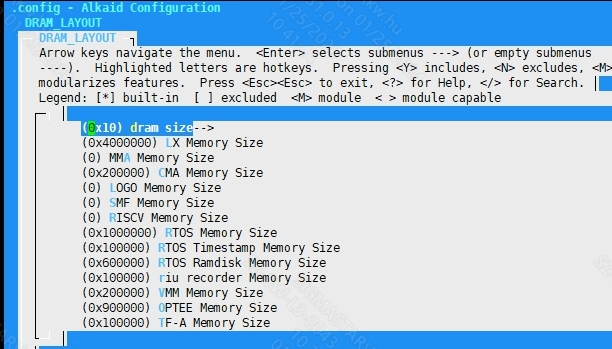

在alkaid defconfig 调整各个runtime module 的size

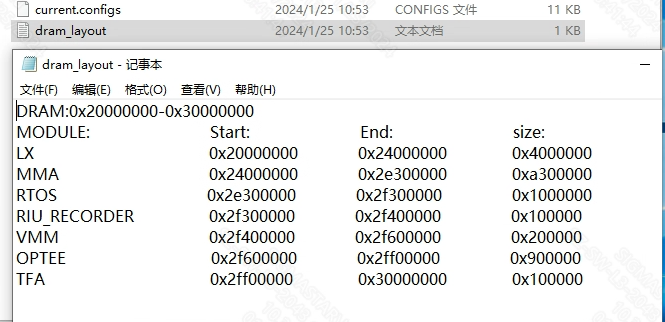

make defconfig 之后会在project\configs 目录下生成dram_layout.txt

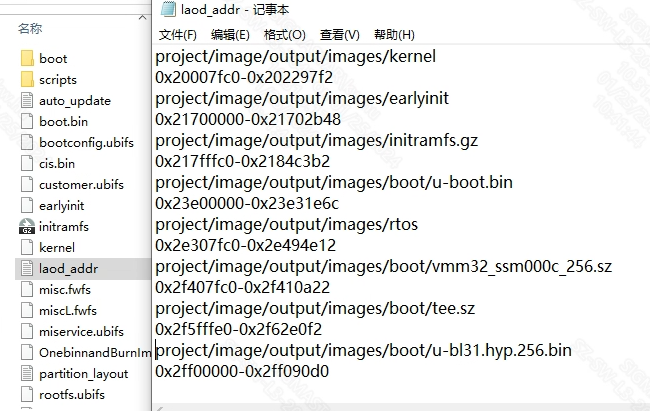

make image 之后会check 各个runtime module 的laod addr 是否有重叠。在project\image\output\images 目录生成laod_addr.txt

6.1. 需留意 layout 须符合以下原則：¶

不得超出物理 DRAM 大小。
各区域不可重叠。
系统运行时 Linux/RTOS ramdisk 区域必须完整落在 Linux/RTOS 区域內，若打包太多內容且 Linux/RTOS 区域不够大，可能导致解析 ramdisk 失敗。经验值是 ramdisk 大小不要超过 Linux/RTOS 区域的 ⅓。
系统运行时 RTOS timestamp 区域必须完整落在 RTOS 区域內。

6.2. Memory Layout 调整后 Debug¶

若原始 layout 可以正常开机，但调整layout 后开机异常，可采取以下 debug SOP：

整理当前 IPL_Cust / u-Boot / Linux / Ramdisk / MMA / RTOS 的规划范围，确保是否符合前述原则。
确认开机失败在哪个阶段，例如：
可以启动 IPL_Cust 但 RTOS 启动失败 ➜ 检查 RTOS 区域設定。
可以启动 RTOS 但 Linux 启动失败 ➜ 检查 Linux 和 Ramdisk 区域設定。
可以启动 Linux 但解析 ramdisk 失敗 ➜ 检查 Ramdisk 区域和大小是否合理。
