ADCLP使用参考

REVISION HISTORY¶

Revision No.	Description	Date
1.0	Initial release	04/25/2024
1.1	Corrected reference voltage	07/22/2024

1. 概述¶

逐次逼近型模数转换器（Successive Approximation ADC）采用的是一种反馈比较型电路结构。实现方式简要概述为：取一个数字量加到DAC上，可得到一个对应的输出模拟电压，将这个模拟电压和输入的模拟电压信号相比较，如果两者不相等，则调整所取的数字量，直到两个模拟电压相等为止，最后所取的这个数字量就是所求的转换结果。

2. 关键字说明¶

ADCLP

Analog-to-digital converter Low Precision，低精度(10bit)模数转换器
upper/lower bound

ADCLP可设置外部输入电压数字量的上下限，超出范围则触发中断
基准电压

用于模数转换计算时使用的参考电压，也是最大量程

3. 功能描述¶

SAR ADCLP共计4个Channel可支持外部输入电压的模数转换
采样精度为10bit，因此获取到的寄存器数值范围在0~0x3ff之间
支持两个档位的基准电压(即满量程)切换，分别为3.3V和2.0V
支持外部输入电压的阈值设定
采样时间为8667ns

4. 硬件连接介绍¶

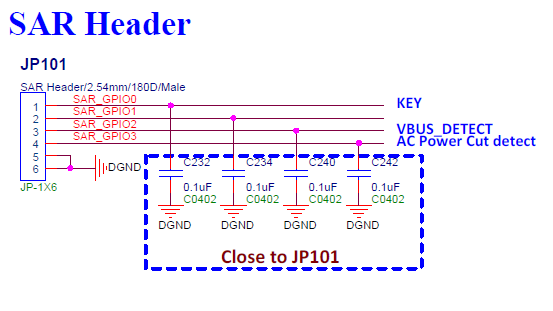

如下图，可将外部电压接入引脚PAD_SAR_GPIO0~PAD_SAR_GPIO3

5. 计算说明¶

SAR ADCLP的主要功能是将模拟信号转换为相应的数字信号，即可以将输入电压转换为数字量存储于寄存器中，通过公式计算出输入电压，

计算公式：电压 = （寄存器数值 / 满量程）* 基准电压

即如果读到的数值是0x1D2，可得电压为0x1D2/0x3FF *3.3=1.50v左右

6. Uboot用法介绍¶

6.1. Uboot Config配置¶

查看Kconfig可以看到支持ADCLP需要配置CONFIG_SSTAR_ADCLP、CONFIG_ADC、CONFIG_CMD_ADC，其中开启CONFIG_CMD_ADC需要先配置DM_REGULATOR

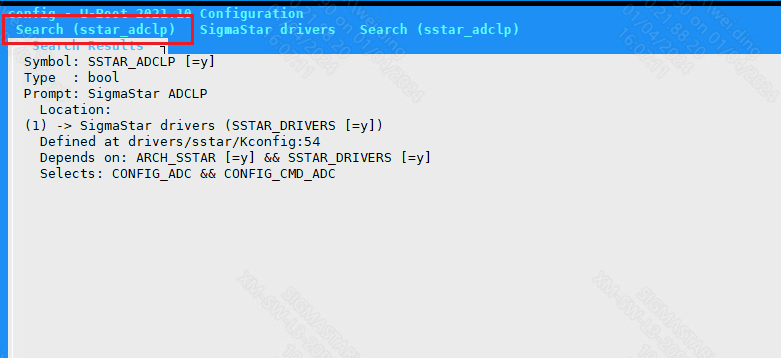

配置CONFIG_SSTAR_ADCLP

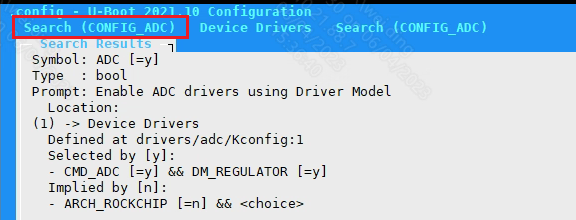

配置CONFIG_ADC

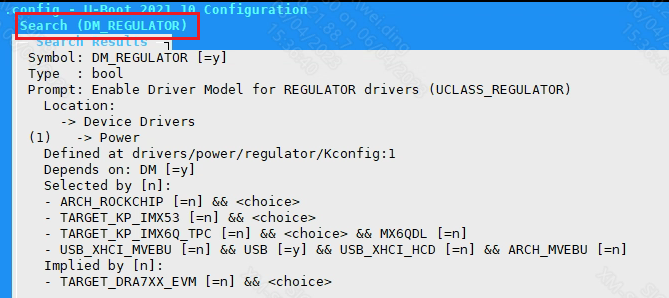

配置DM_REGULATOR

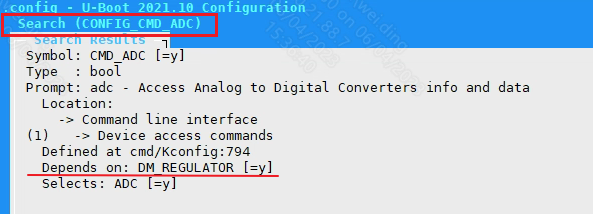

配置CONFIG_CMD_ADC

6.2. DTS配置¶

SAR ADCLP的DTS配置只需要在chipname.dtsi中配置如下信息：

adclp: adclp {
    compatible = "sstar,adclp";
    reg = <0x1F002800 0x200>;
    chan-num = <5>;
    ref-voltage = <3300>;
    status = "okay";
};

SAR ADCLP DTS配置说明：

属性	描述	设定值	备注
compatible	匹配驱动进行驱动注册	"sstar,sar"	禁止修改
reg	设定寄存器bank地址	<0x1F002800 0x200>	禁止修改
chan-num	设定支持的通道数量	5	禁止修改
ref-voltage	设定基准电压档位	以mv为单位，可选3300和2000	可根据需要修改
status	选择是否使能驱动	"okay" or "disable"	可根据需要修改

6.3. Uboot cmd参数说明及使用实例¶

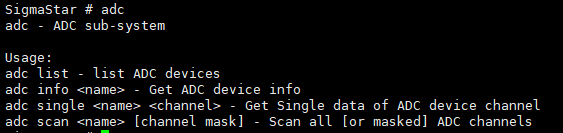

命令行输入adc:

①adc list → 可查看sar adclp是否有绑定

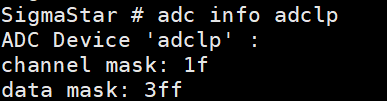

②adc info adclp → 可查看sar adclp支持的channel数量及data精度

如下图，目前支持的channel数量为5(注意区分mask为0x1f)，最大data值为0x3ff

③adc single adclp [channel] → 可查看具体某个channel的data

如下图，channel 0的数值为605

根据公式：电压 = （ data / 0x3ff）* 基准电压

此时电压为605 / 1023 * 3.3 V = 1.95V

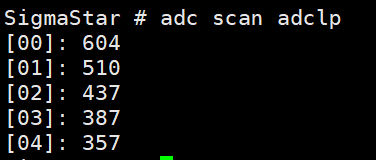

④adc scan adclp [channel mask] → 可查看多个channel的data

adc scan adclp ：查看所有channel的data

adc scan adclp 0x3：查看channel 0和channel 1的data

7. Kernel用法介绍¶

7.1. Kernel Config配置¶

    Device Drivers --->

        [*] Sstar SoC platform drivers --->

            <*> Sstar ADCLP driver

7.2. DTS配置¶

SAR ADCLP的DTS配置只需要在chipname.dtsi中配置如下信息：

adclp0: adclp0@1f002800 {
    compatible = "sstar,adclp";
    interrupt-parent = <&sstar_pm_main_intc>;
    interrupts = <INT_PMSLEEP_IRQ_SAR_KP>;
    reg = <0x0 0x1F002800 0x0 0x200>;
    clocks = <&CLK_sar>;
    interrupt-enable;
    channel = <0>;
    ref-voltage = <3300>;
    upper-bound = <0x3FF>;
    lower-bound = <0>;
    status = "ok";
};

属性	描述	设定值	备注
compatible	匹配驱动进行驱动注册	"sstar,adclp"	禁止修改
interrupt-parent	绑定中断控制器	&sstar_pm_main_intc	禁止修改
interrupts	绑定中断号	INT_PMSLEEP_IRQ_SAR_KP	禁止修改
reg	设定寄存器bank地址	0x1F002800	禁止修改
clocks	设定时钟源	&CLK_sar	不需要更改
interrupt-enable	使能中断	bool类型，注释即disable	可根据需要修改
channel	设定通道	0~4	不需要更改
ref-voltage	设定基准电压档位	以mv为单位，可选3300和2000	可根据需要修改
upper-bound	设定阈值上限电压	0~0x3FF，使能中断有效	可根据需要修改
lower-bound	设定阈值下限电压	0~0x3FF，使能中断有效	可根据需要修改
status	是否使能驱动	"ok" or "disable"	可根据需要修改

7.3. Padmux配置¶

SAR-ADCLP无需进行padmux的配置，原理图上的PIN脚会默认配置为ADC采样功能

7.4. 模块使用介绍¶

7.4.1. SYSFS接口¶

进入SAR ADCLP采样的通道Channel 0
```
cd /sys/class/sstar/adclp0/
```
设定SAR ADCLP0的阈值(不设定阈值则使用默认值1023)
```
echo 800 400 > /sys/class/sstar/adclp0/threshold
```
使能SAR ADCLP0
```
echo 1 > enable
```
获取SAR ADCLP0采样后的数字量
```
cat /sys/class/sstar/adclp0/value
```

7.4.2. IOCTL使用方法¶

头文件<drv_adclp.h>位于kernel/driver/sstar/sar目录下，

IOCTL_ADCLP_SET_BOUND

设定采样电压阈值

IOCTL_ADCLP_READ_VALUE

获取电压转换后的数字量

...

struct adclp_bound
{
    unsigned short upper_bound;
    unsigned short lower_bound;
};

#define ADCLP_IOC_MAXNR 2

#define ADCLP_IOC_MAGIC        'a'
#define IOCTL_ADCLP_SET_BOUND  _IO(ADCLP_IOC_MAGIC, 0)
#define IOCTL_ADCLP_READ_VALUE _IO(ADCLP_IOC_MAGIC, 1)
...

Sample code

源码位于kernel/driver/sstar/sar/ut/ut_adclp.c

    #include <fcntl.h>
    #include <stdio.h>
    #include <errno.h>
    #include <signal.h>
    #include <stdlib.h>
    #include <unistd.h>
    #include <string.h>
    #include <sys/stat.h>
    #include <sys/ioctl.h>
    #include <sys/types.h>
    #include <drv_adclp.h>

    void sample_warn(int num)
    {
        printf("adclp data exceeding the threshold\n");
    }

    int main(int argc, char **argv)
    {
        int                fd;
        char               cmd;
        int                flags;
        unsigned short     value;
        unsigned int       channel;
        char               path[64];
        struct adclp_bound adclp_bd;

        if (argc == 2)
        {
            channel = atoi(argv[1]);
        }
        else if (argc == 4)
        {
            channel              = atoi(argv[1]);
            adclp_bd.upper_bound = atoi(argv[2]);
            adclp_bd.lower_bound = atoi(argv[3]);
        }
        else
        {
            printf("format: ut_adclp [channel] <upper> <lower>\n");
            return -1;
        }

        snprintf(path, sizeof(path), "/dev/adclp%u", channel);
        fd = open((const char *)(char *)path, O_RDWR);
        if (fd < 0)
        {
            printf("open device fail\n");
            return -1;
        }

        if (argc == 4)
        {
            ioctl(fd, IOCTL_ADCLP_SET_BOUND, &adclp_bd);
        }

        signal(SIGIO, sample_warn);

        fcntl(fd, F_SETOWN, getpid());
        flags = fcntl(fd, F_GETFL);
        fcntl(fd, F_SETFL, flags | FASYNC);

        while (1)
        {
            cmd = getchar();
            if (cmd == 'q' || cmd == 'Q')
            {
                break;
            }

            ioctl(fd, IOCTL_ADCLP_READ_VALUE, &value);
            printf("adclp%u data[%hu]\n", channel, value);
        }

        close(fd);

        return 0;
    }

7.4.3. 内核态API使用方法¶

头文件<drv_adclp.h>位于kernel/driver/sstar/sar目录下，

    ...

    #ifdef __KERNEL__
    #include <linux/list.h>

    enum adclp_vdd_type
    {
        ADCLP_VDD_CPU = 0,
        ADCLP_VDD_IPU,
    };

    typedef int (*adclp_cb_t)(void *);

    struct adclp_cb
    {
        u32              chan;
        adclp_cb_t       cb_t;
        struct list_head cb_node;
    };

    int sstar_adclp_get_data(u8 channel);
    int sstar_adclp_enable(u8 channel, u8 enable);
    int sstar_adclp_vdd_power(enum adclp_vdd_type type);
    int sstar_adclp_set_bound(u8 channel, u16 max, u16 min);
    int sstar_adclp_register_callback(struct adclp_cb *para);
    int sstar_adclp_unregister_callback(struct adclp_cb *para);
    #endif

    ...

sstar_adclp_enable

目的

使能指定通道的采样功能

语法

int sstar_adclp_enable(u8 channel, u8 enable);

参数

参数名称描述

channel 采样通道

enable 使能与否
返回值

返回值描述

0 成功

非0 失败

sstar_adclp_get_data

目的

获取指定通道的外部输入电压数字量
语法
```
int sstar_adclp_get_data(u8 channel)
```
参数

参数名称描述

channel 采样通道
返回值

返回值描述

value 电压数字量

sstar_adclp_set_bound

目的

设定指定通道的阈值

语法

int sstar_adclp_set_bound(u8 channel, u16 max, u16 min)

参数

参数名称描述

channel 采样通道

max 阈值上限

min 阈值下限
返回值

返回值描述

0 成功

EINVAL 失败

sstar_adclp_register_callback

目的

注册指定通道的回调函数，可用于超出阈值后的中断处理

语法

sstar_adclp_register_callback(u8 channel, const adclp_cb_t cb)

参数

参数名称描述

channel 采样通道

cb 函数指针
返回值

返回值描述

0 成功

EINVAL 失败

sstar_adclp_unregister_callback

目的

释放指定通道的回调函数

语法

int sstar_adclp_unregister_callback(u8 channel, const adclp_cb_t cb)

参数

参数名称描述

channel 采样通道

cb 函数指针
返回值

返回值描述

0 成功

EINVAL 失败

7.5. Debug方法¶

7.5.1 SAR ADCLP接口不存在¶

检查DTS ADCLP节点的status是否为ok
检查kernel config是否配置，详见7.1. Kernel Config配置

7.5.2 SAR ADCLP采样结果为0¶

引脚设为GPIO mode进行output high/low的试验，如果无法拉高拉低则有可能是硬件问题

参数名称	描述
channel	采样通道
enable	使能与否

返回值	描述
0	成功
非0	失败

参数名称	描述
channel	采样通道
max	阈值上限
min	阈值下限

返回值	描述
0	成功
EINVAL	失败
