Audio使用参考

设备树配置

• I2S bck翻转

  属性名称	描述	取值范围
  i2s-bck-inv	I2S bck翻转	0: 不翻转 1: 翻转

• 高通滤波

  属性名称	描述	取值范围
  hpf-adc1-dmic2ch-level	高通滤波level	< switch value > switch: 0：not use this level 1：use this level 0xf:hpf level 0~0xf

  示例：

  hpf-adc1-dmic2ch-level = <1 0xf>;

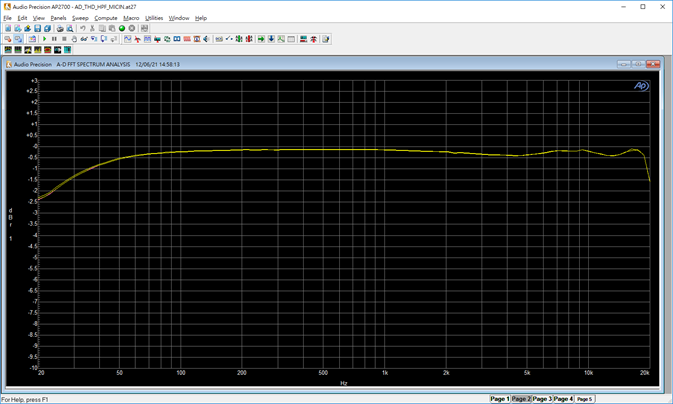

  HPF关闭 截止频率20Hz：



  HPF 0x0 截止频率20Hz:

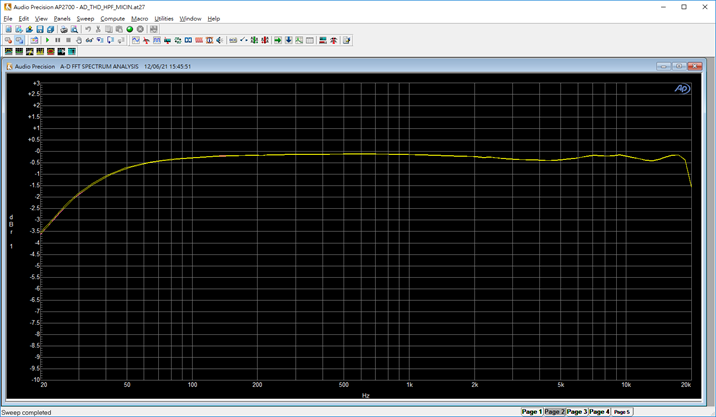

  HPF 0x1 截止频率23Hz:

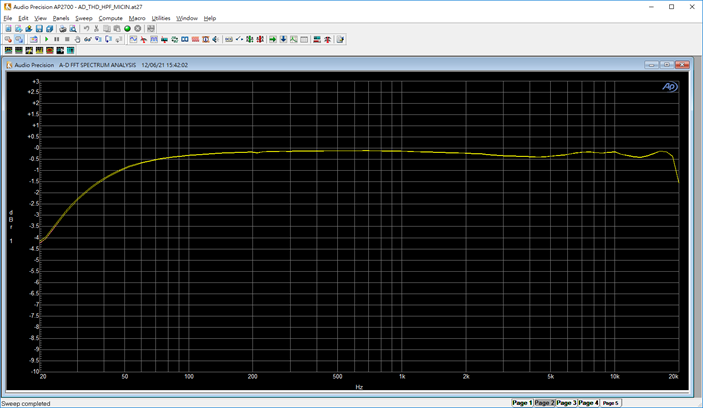

  HPF 0x2 截止频率26Hz:



  HPF 0x3 截止频率32Hz:



  HPF 0x4 截止频率38Hz:

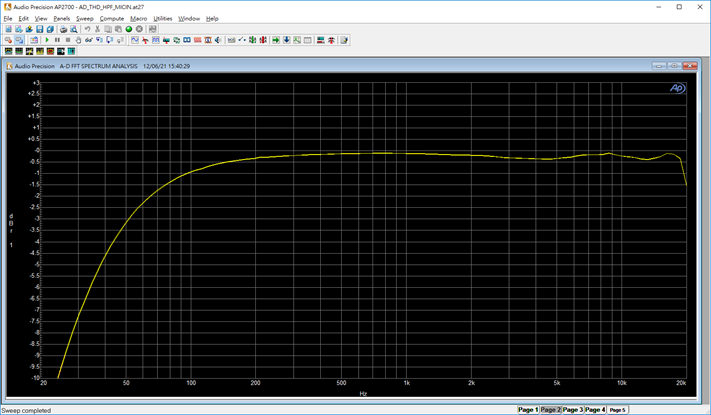

  HPF 0x5 截止频率52Hz:

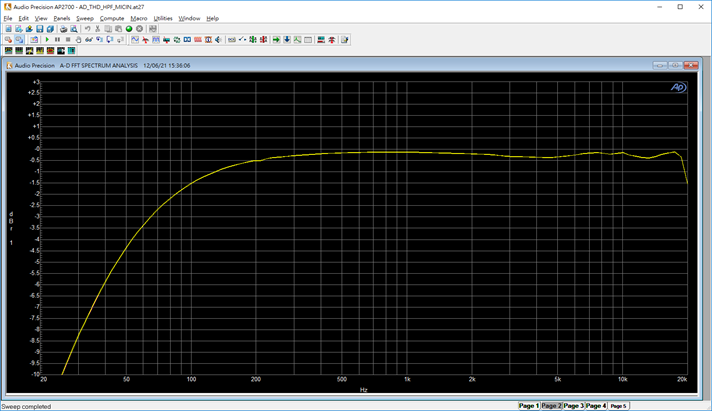

  HPF 0x6 截止频率65Hz:



  HPF 0x7 截止频率95Hz:

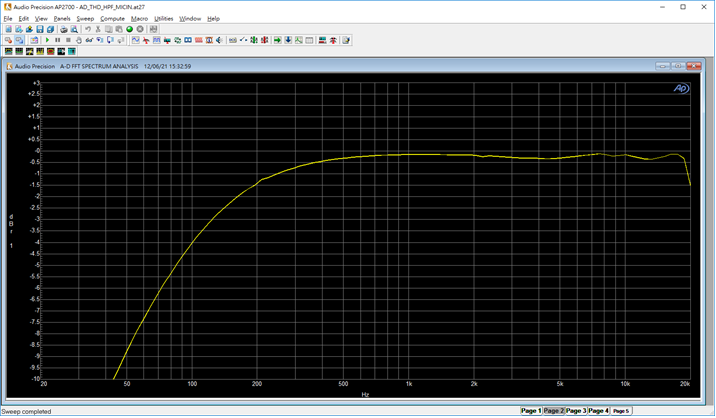

  HPF 0x8 截止频率140Hz:



  HPF 0x9 截止频率190Hz:

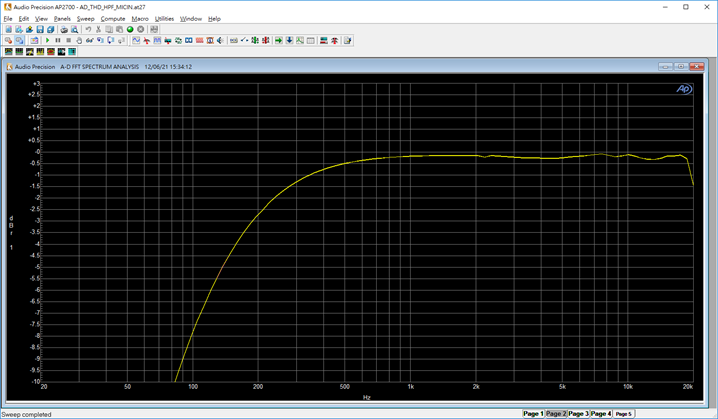

  HPF 0xA 截止频率250Hz:

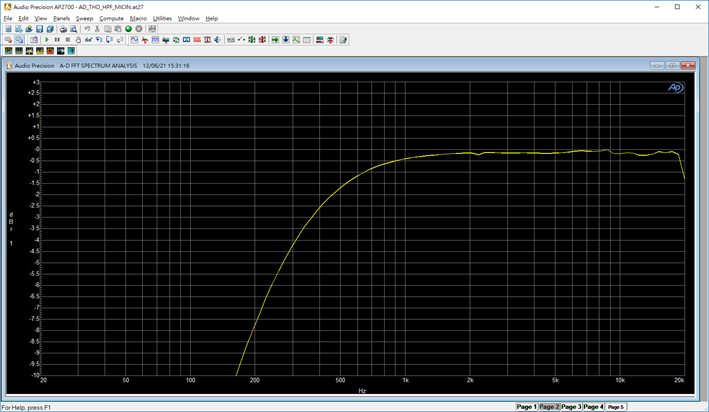

  HPF 0xB 截止频率370Hz:



  HPF 0xC 截止频率480Hz:

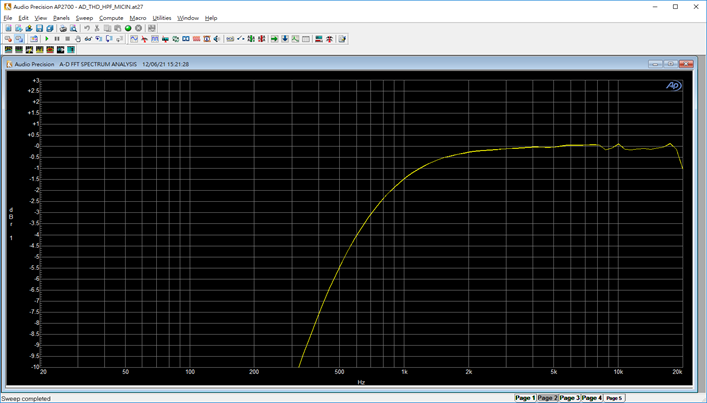

  HPF 0xD 截止频率700Hz:

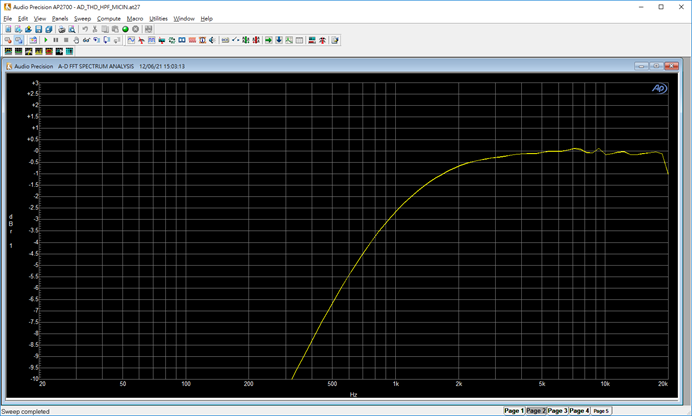

  HPF 0xE 截止频率950Hz:

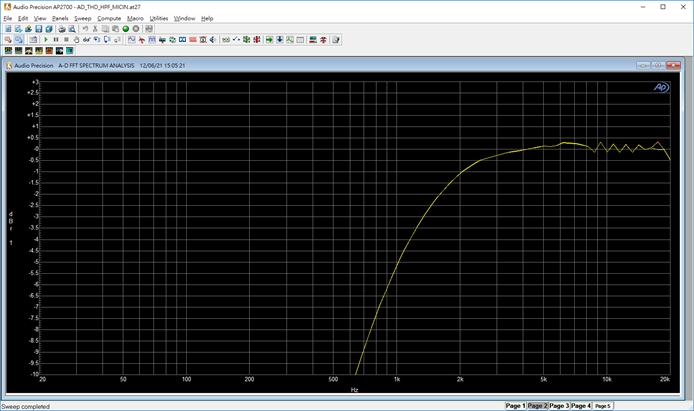

  HPF 0xF 截止频率1500Hz:

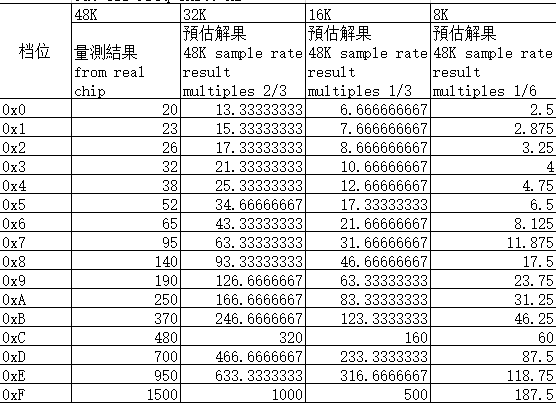

  采样率与截止频率关系:



• dmic bck mode

  属性名称	描述	取值范围
  dmic-bck-mode	配置BCK模式	1~2

  档位	BCK支持最大值
  1	2048kHZ
  2	4096kHZ

  示例：

  dmic-bck-mode = <2>; //1:2M  2:4M


• keep_adc_power_on

  属性名称	描述	取值范围
  keep_adc_power_on	保持ADC后级电源常开	0: disable 1:enable

  示例：

  keep_adc_power_on = <1>; // 0: disable  1:enable


• keep_dac_power_on

  属性名称	描述	取值范围
  keep_dac_power_on	保持DAC后级电源常开	0: disable 1:enable

  示例：

    keep_dac_power_on = <1>; // 0: disable  1:enable
