Flash List新增Flash SOP
1. 总体思路¶
找一已添加的相近型号，先按相近型号的参数配置新增的flash，然后再根据新flash的datasheet做相应的修改。各参数的含义详见下文。
使用SDK包中提供的NandInfoEditor软件打开flash_list配置文件。
路径：
nor flash：project/board/i6f/boot/nor/partition/flash_list.nri
spinand flash：project/board/i6f/boot/spinand/partition/flash_list.sni
修改并保存后，再重新编译打包image，之后使用烧录工具进行空片烧录。
注意：nor flash列表中的都是已支持的型号，spinand flash需要判断其flags和maxWaitTime两个参数是否有值，只有有值（非0）才表示是已支持的spinand flash的型号。
2. nor flash¶

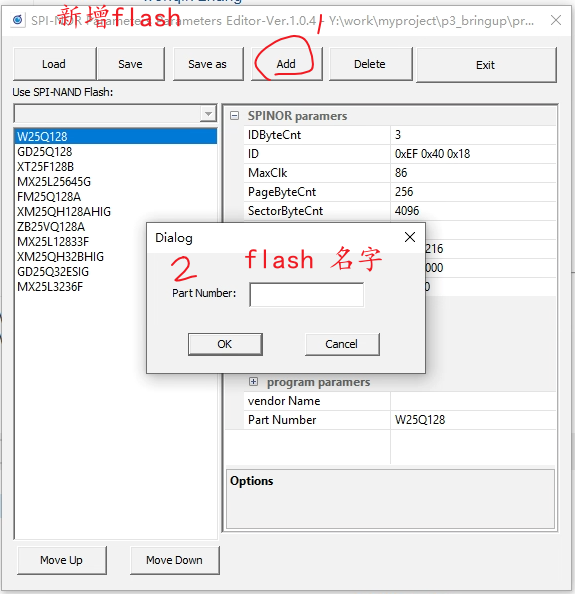

2.1. 新增flash¶

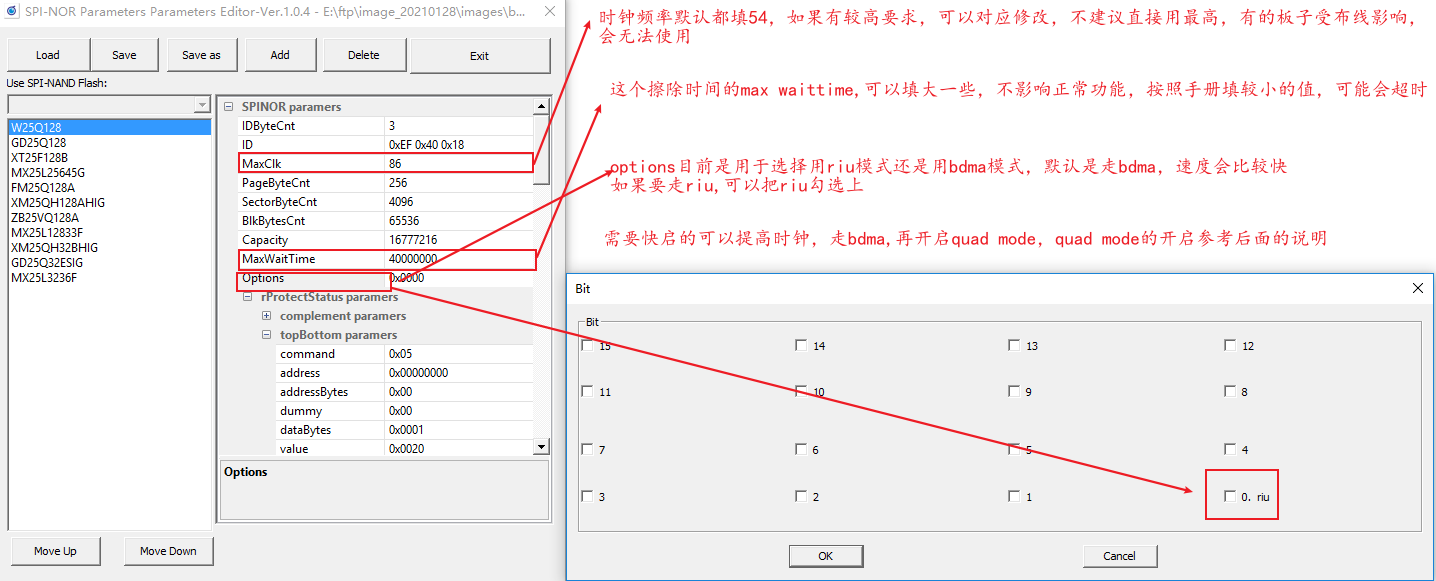

2.2. 基础参数（flags）¶
参数含义：
PageByteCnt：flash 一个page的大小
SectorByteCnt：flash一个sector的大小
BlkByteCnt：flash一个block的大小
Capacity：flash的容量 = BlkByteCnt * block的个数
2.3. 保护状态参数¶

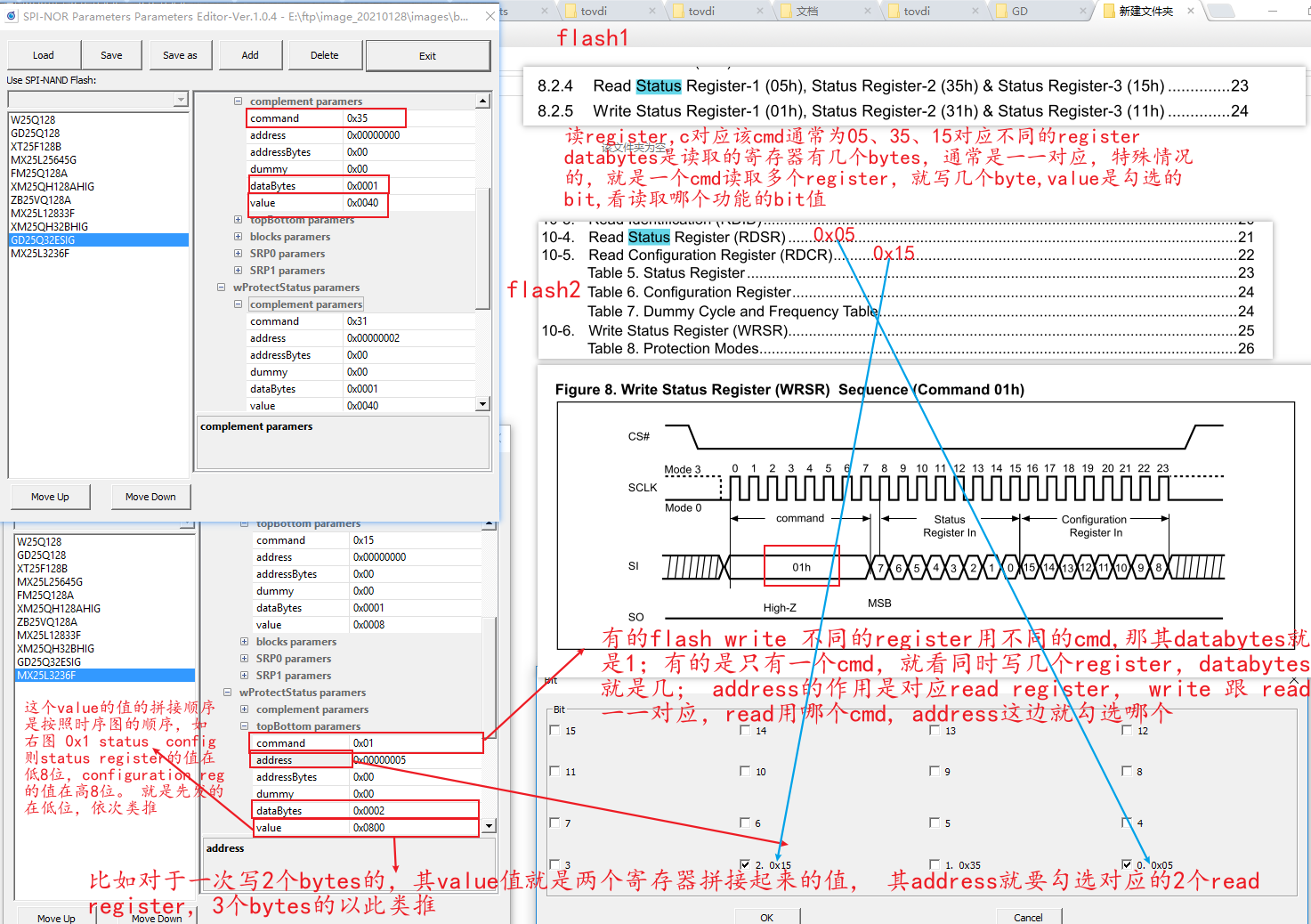

2.4. 读/写状态寄存器¶

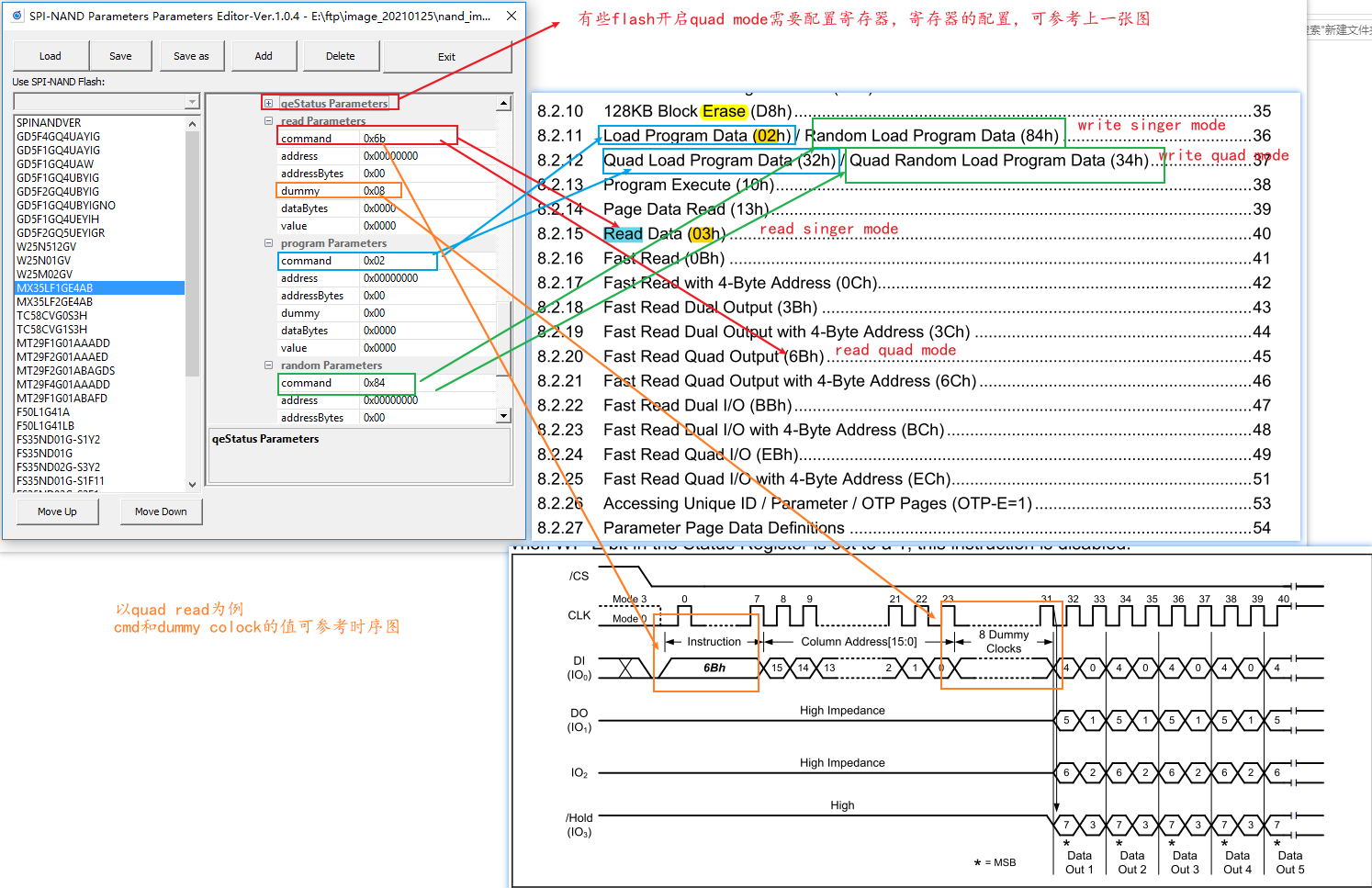

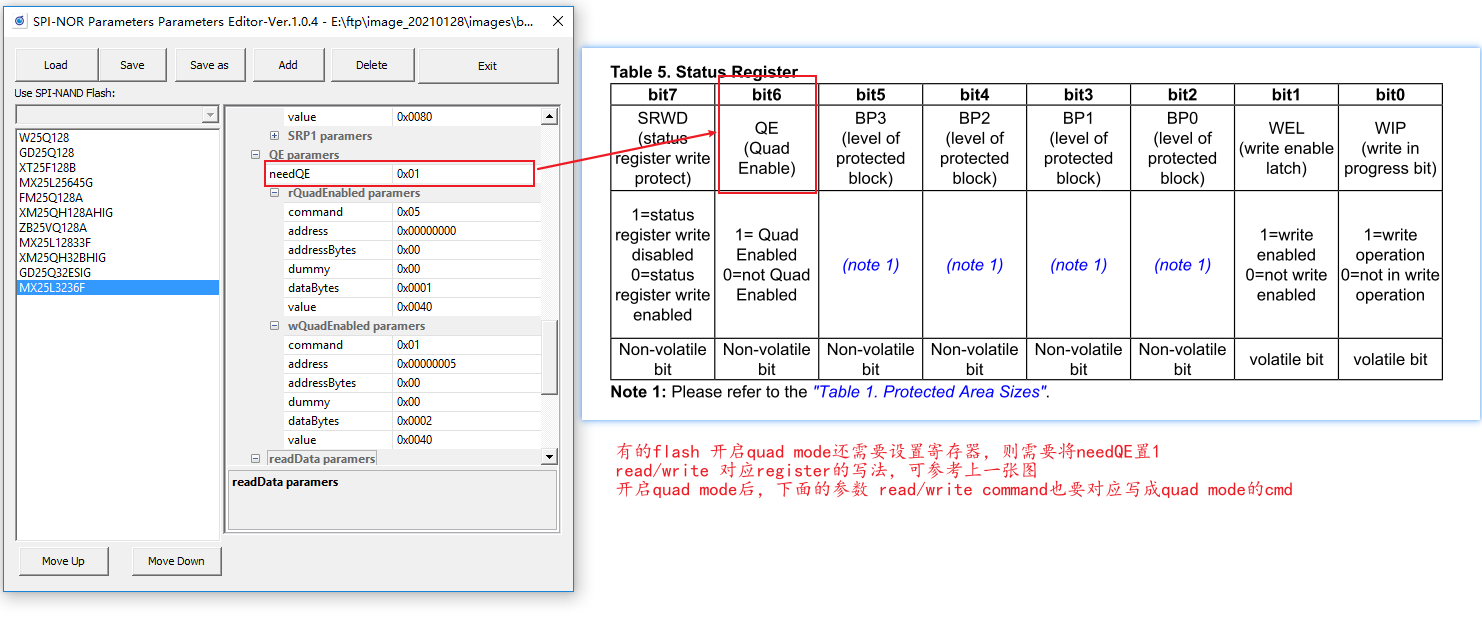

2.5. quad mode 寄存器¶

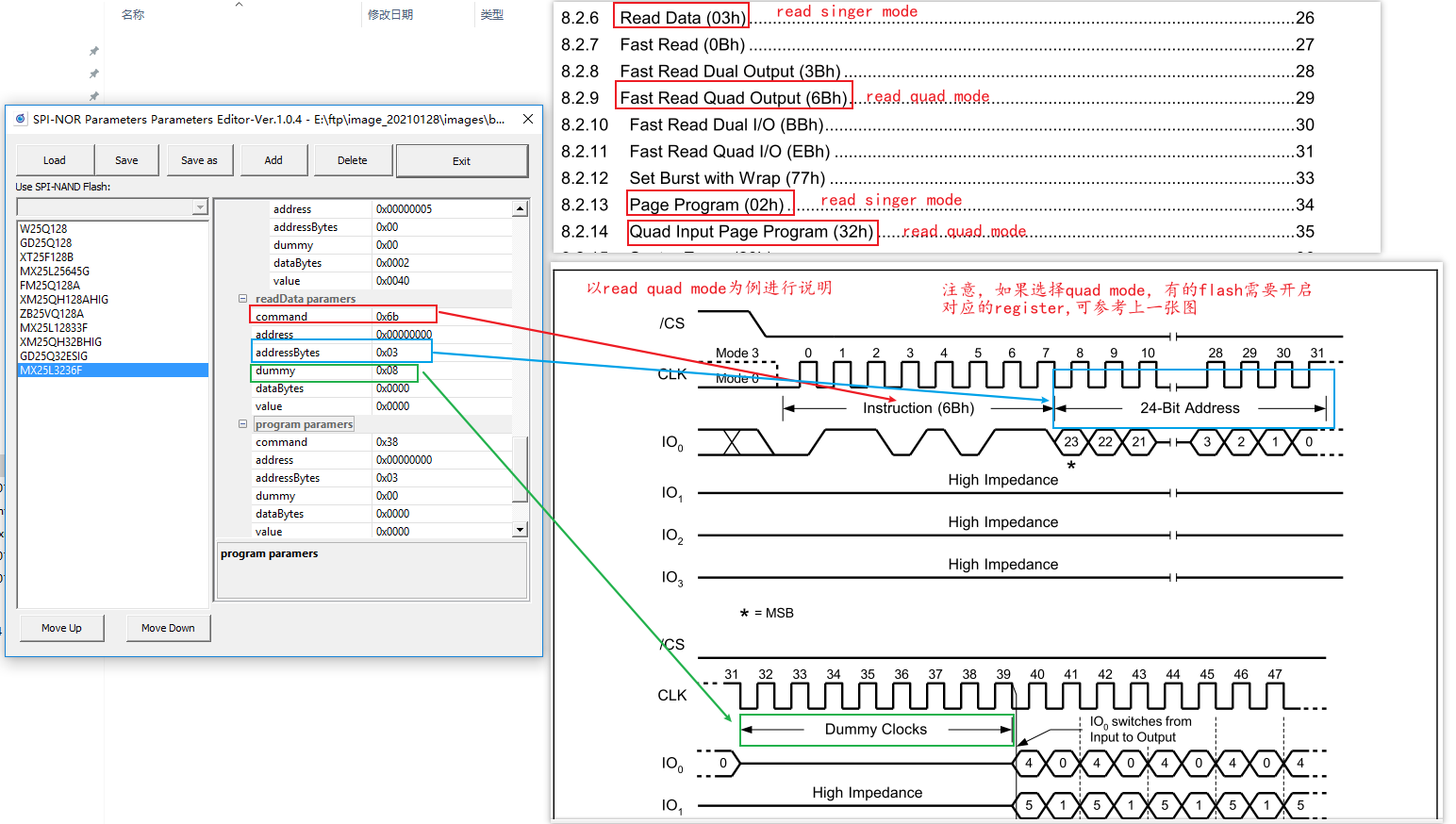

2.6. 读/写命令¶
3. nand flash¶

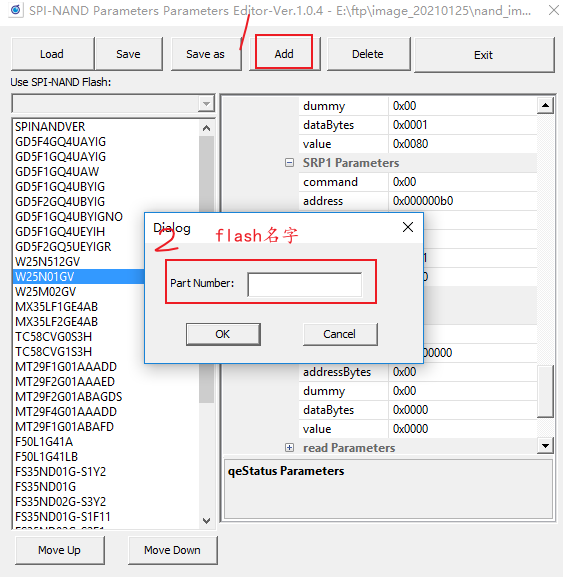

3.1. 新增flash¶

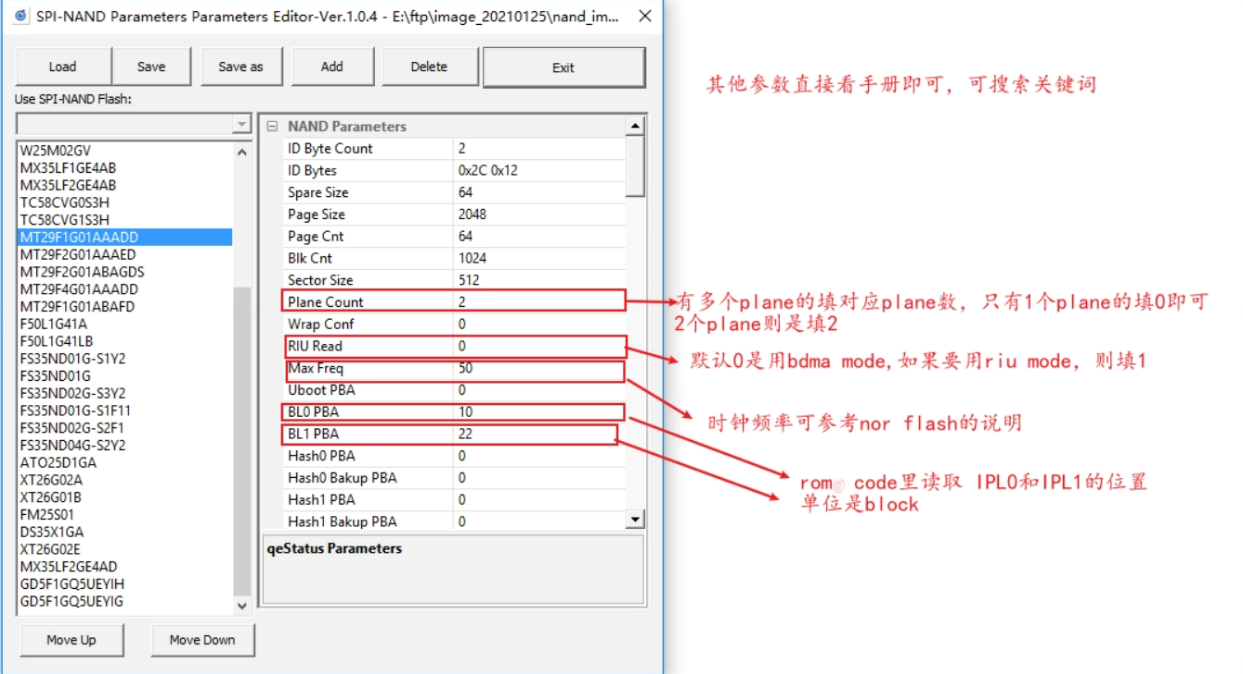

3.2. 基础参数¶
参数含义：
-
Spare Size
flash oob区的大小
-
Page Size
flash 一个page的大小
-
Page Cnt
flash中一个block有几个page
-
Blk Cnt
flash总共有几个block，flash的总大小=page size * page cnt * blk cnt
-
Sector Size
flash一个sector的大小

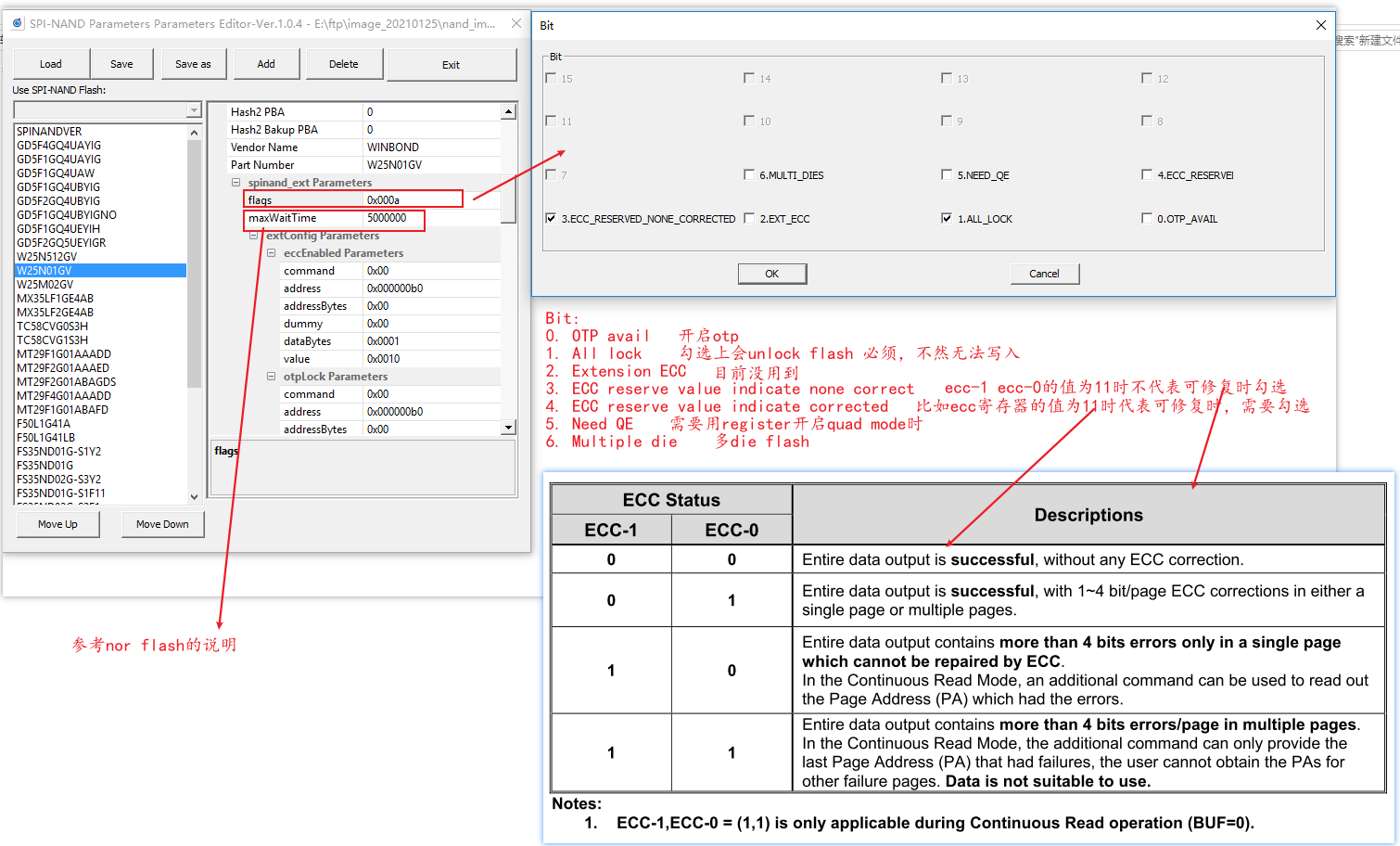

3.3. flags¶

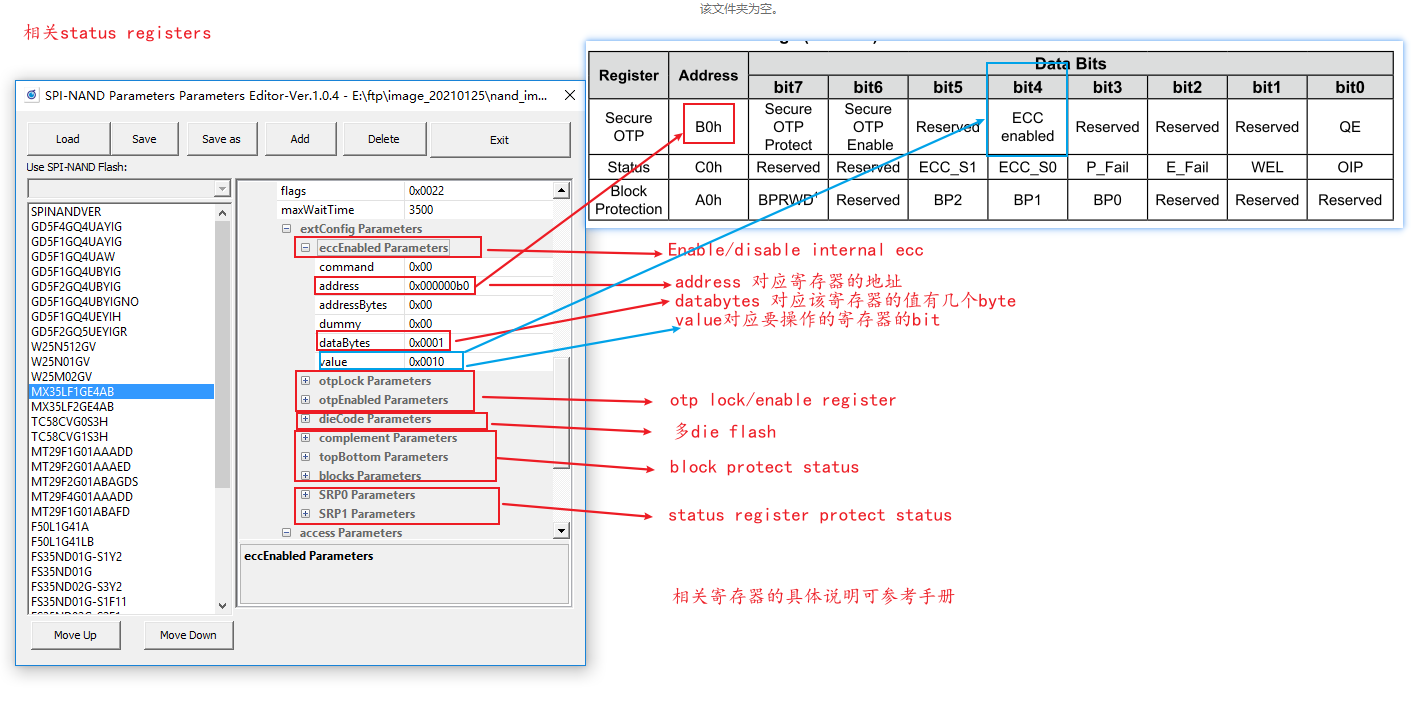

3.4. 状态寄存器¶
3.5. 读/写参数¶

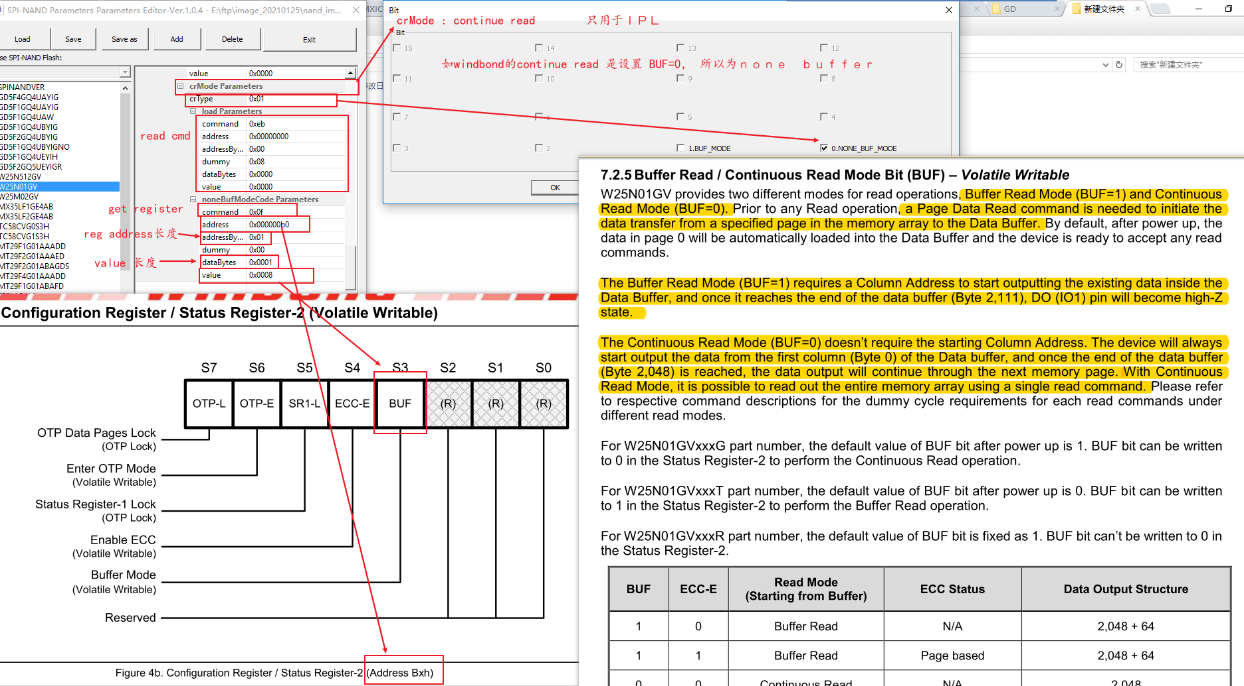

3.6. CR MODE (continue read)——none buffer mode¶
除特殊要求外，一般不需要点cr mode, 较复杂，只用于IPL。
3.7. CR MODE (continue read)——buffer mode¶
除特殊要求外，一般不需要点cr mode, 较复杂，只用于IPL。
