SDMMC使用参考
REVISION HISTORY¶
| Revision No. | Description |
Date |
|---|---|---|
| 1.0 | 06/27/2023 | |
| 2.0 | 12/13/2023 | |
| 3.0 | 04/18/2024 |
1. 概述¶
Kernel下MMC采用标准的Linux框架，能够使用标准接口驱动MMC Device（eMMC card，SD card或SDIO device）。
MMC子系统由card层，core层和host层构成。Card层将整个MMC Device注册成MMC Block Device，可支持上层的数据请求工作；Core层实现MMC/SD/SDIO协议中初始化流程和读写等工作。Host层可以调动硬件，把core层传下来的cmd或data request通过SD/SDIO Engine与eMMC/SD/SDIO card进行数据通信。

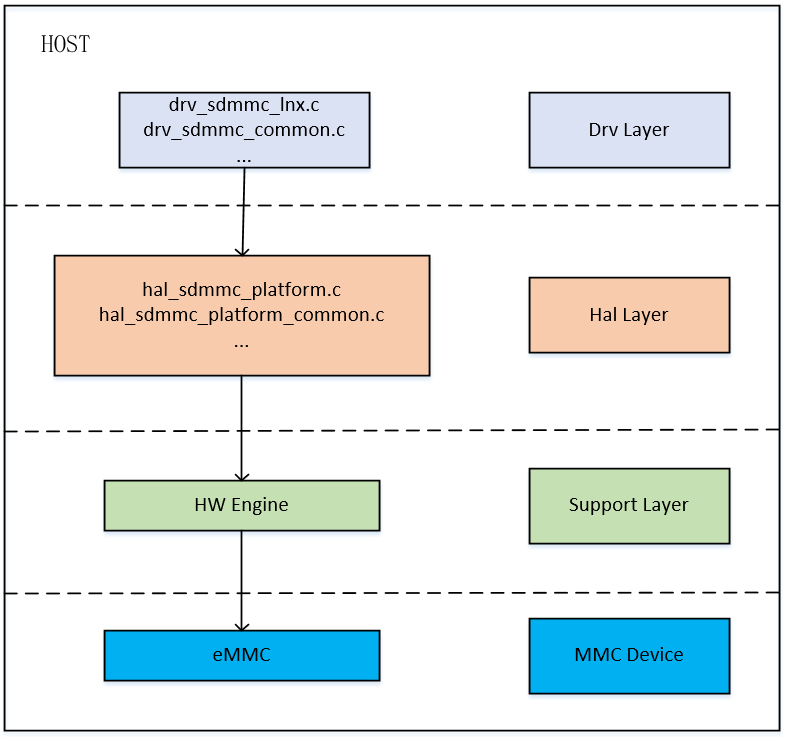

SD host层的整体框架共有三层，分别是Drv层，Hal层和Support层，以及接在Support层上的MMC设备，各个层次的作用如下：
Drv层：
Drv层主要完成host的注册，完善mmc_host和mmc_host_ops结构体的描述，向core层增加Host的信息，还会额外提供一些封装接口来给用户层设置或获得Engine和卡的状态，比如：debug_get_sdmmc_clock，set_sdmmc_driving_control等。此外，Drv层还会完成MIE和热插拔中断注册，以保证后续信号的正常传输和卡的拔插检测。
Hal层：
Hal层直接设置寄存器，与HW Engine密切相关，主要包括操作Host Engine的hal_sdmmc_v5.c文件，命令和数据的发送接收就是在这个文件里实现。决定Host Engine接哪组pad pin，并对其上下拉等操作的是hal_sdmmc_platform_common.c文件。中断处理相关的是hal_sdmmc_intr.c文件，还有时间处理相关的hal_sdmmc_timer.c文件等。
Support层：
该层属于硬件支持层，驱动相关的最终实现都需要硬件的支持。
MMC device：
MMC设备，比如SD/SDIO卡，直接接在驱动的硬件支持上，是驱动的最终操作对象。
2. 关键字说明¶
IP：连接SD/SDIO卡的Host Engine
IP bank：驱动访问SD/SDIO卡所使用的Host Engine的寄存器地址
SDSC：标准容量卡，不超过2GB的卡
SDHC：高容量卡，大于2GB又不超过32GB的卡
SDXC：扩展容量卡，大于32GB的卡
3. 功能描述¶
| 封装 | SD卡 | 总线带宽 | 时钟范围 | SD3.0支持的速率模式 | SD2.0支持的速率模式 | IP bank | 产品 |
|---|---|---|---|---|---|---|---|
| QFN | SD0 Card | 1，4 | 300k-48M | - | Default Speed,High Speed | 0x1413 | ifado |
| QFN | SD1 Card | 1，4 | 300k-48M | - | Default Speed,High Speed | 0x1410 | ifado |
总线带宽设置：
SD支持配置1 -1bit mode/4 – 4bit mode 两种总线带宽，默认使用4bit mode。SDIO卡需要设置带宽为1 bit mode可以设置设备树中的sdio-use-1bit参数。
时钟设置：
ifado: SD0 Card/SD1 Card支持配置300KHz-48MHz范围内的时钟频率，可以通过修改设备树中的max-frequency参数来设置最大时钟大小，最终设置的clock频率是当前bus speed支持的最大频率。

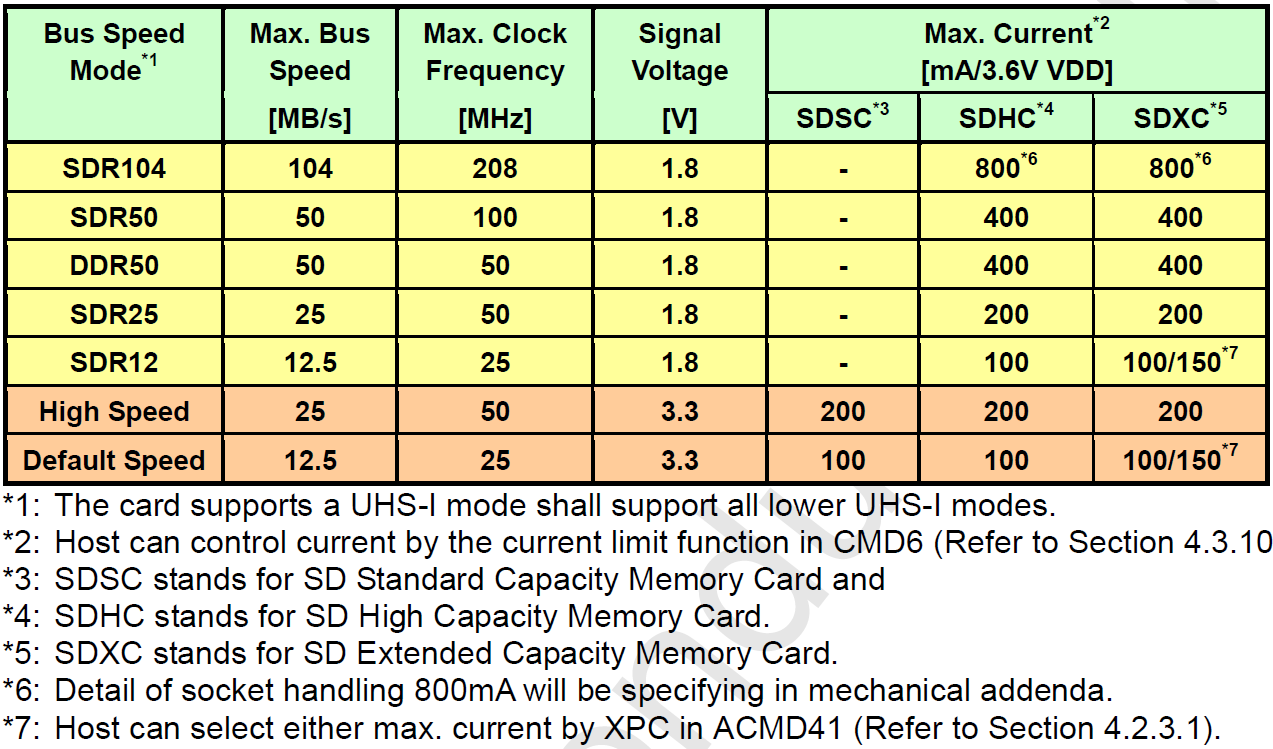

配置不同的总线带宽及时钟频率会影响数据传输速率，SDR104,SDR50和DDR50速率模式属于SD3.0范畴，ifado不支持，ifado支持High Speed和Default Speed两种速率模式。
速率模式：

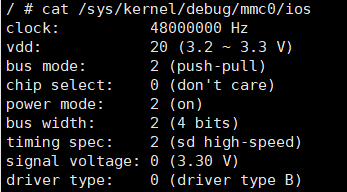

(1)查看SD卡速率模式
cat /sys/kernel/debug/mmc0/ios
(2)设置SD卡速率模式
SD卡速率模式可直接在dtsi文件配置，默认支持Default Speed，若想要跑High Speed，则配置cap-sd-highspeed即可：

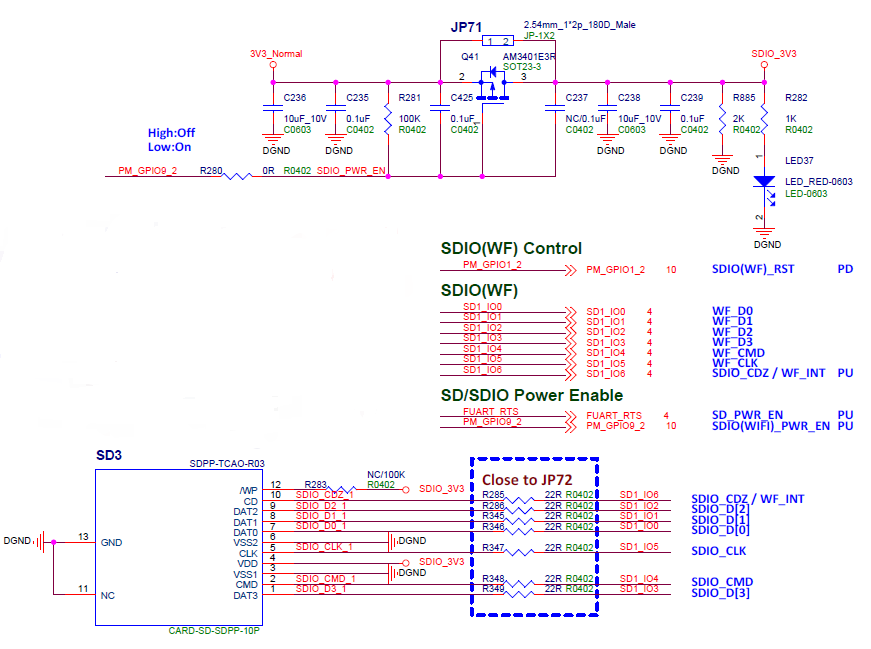

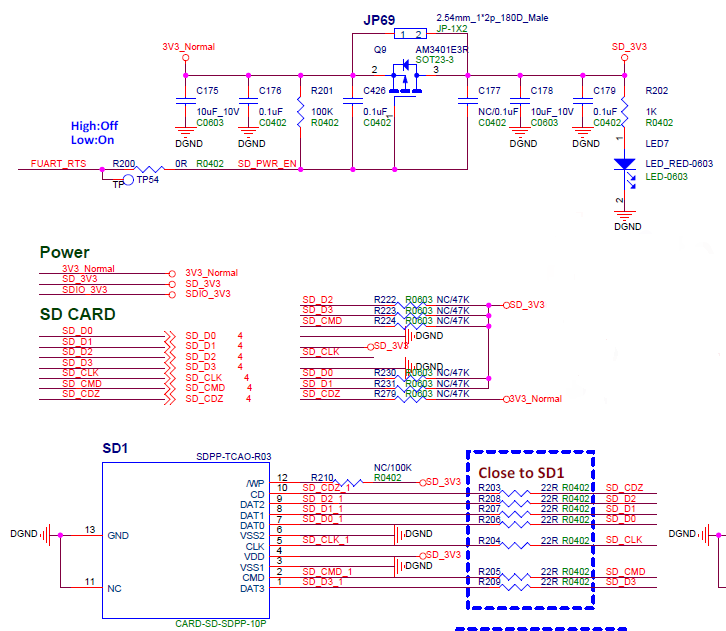

4. 硬件连接介绍¶
4.1. ifado¶
5. Uboot用法介绍¶
5.1. uboot config配置¶
1. make menuconfig 2. # SigmaStar drivers --> 3. # <*> SigmaStar mmc host
boot下SDMMC驱动所在目录为drivers/sstar/mmc_host/，编译需要开启SSTAR_MMC_HOST编译选项，打开方式如上。
5.2. Dts参数配置说明¶
可以通过配置dtsi中sstar_mmc0项设定host层driver的基本参数。dtsi的参数展示如下：
sstar_mmc0: sstar_mmc0 {
compatible = "sstar-mmc";
bus-width = <4>;
max-frequency = <48000000>;
cap-mmc-highspeed = <1>;
ip-order = <0>;
pad-orders = <0>;
pwr-on-delay = <10>;
pwr-off-delay = <50>;
fack-cdz = <0>;
rev-cdz = <0>;
pwr-pad = <PAD_FUART_RTS>;
cdz-pad = <PAD_PM_SD_CDZ>;
clk-driving = <1>; //0~7
cmd-driving = <1>; //0~7
data-driving = <1>; //0~7
en-clk-phase = <0>; //0/1
rx-clk-phase = <0>; //0-3
tx-clk-phase = <0>; //0-3
status = "okay";
};
释义如下：
| 参数 | 释义 | 备注 |
|---|---|---|
| bus-width | 配置卡槽的buswidth | 4 – 4bit mode |
| max-frequency | 配置对应卡槽支持的最大时钟频率 | |
| ip-order | 配置对应卡槽的IP编号 | |
| pad-order | 指定卡接哪组pad | |
| pwr-on-delay | 配置每个卡槽的power-on delay时间，以ms为单位 | SDIO设备一般需要配置delay时间以便SDIO设备加载固件及状态ready，具体时间以SDIO设备厂家的建议为准 |
| pwr-off-delay | 配置每个卡槽的power-off delay时间，以ms为单位 | |
| fake-cdz | 配置是否忽视Card detect，置1表示默认认为该槽有卡接入 | 针对固定在板上的设备，如部分SDIO设备，建议将卡槽对应项配置为1 |
| rev-cdz | 该参数可配置是否颠倒当前Board的Card detect条件 | |
| pwr-pad | 配置对应卡槽的Power pin脚 | |
| cdz-pad | 配置对应卡槽的CDZ pin脚 | |
| clk-driving | 配置对应卡槽的clock pad pin的driving能力 | 档位：0-1 |
| cmd-driving | 配置对应卡槽的command pad pin的driving能力 | 档位：0-1 |
| data-driving | 配置对应卡槽的data[3:0] pad pin的driving能力 | 档位：0-1 |
| en-clk_phase | 配置对应卡槽是否使能 clock phase tuning | |
| rx-clk_phase | 配置对应卡槽的clock tx相位，需en-clk_phase置1此参数才有效 | 档位：0-3 |
| tx-clk_phase | 配置对应卡槽的clock rx相位，需en-clk_phase置1此参数才有效 | 档位：0-3 |
5.3. Uboot cmd参数说明¶
(1) fatls
格式：
fatls <interface> [<dev[:part]>] [directory]
说明：读取某接口下第n个设备的第n个分区中的某目录下的所有文件内容。
interface：SD卡和eMMC卡都属于MMC设备
dev: 设备编号,根据ip编号，缺省为0
part：与mmc part命令下的分区号对应。
directory：目录，使用绝对路径。
示例：打印出SD第一个分区内，根目录的内容
fatls mmc 0:1 /
(2) fatload
格式：
fatload <interface> <dev<:part>> <addr> <filename> <bytes <pos>>
说明：从某接口下第n个设备的第n个分区中的某个文件读取特定大小数据到指定地址的ddr中。
addr：目标内存地址，ddr地址，使用真实物理地址。
filename：需要load的文件名，使用绝对路径文件名。
bytes：load的数据大小，以byte为单位，16进制数，若为0则读取整份文件。
pos：目标文件中的偏移量。如目标文件数据"123456", 若pos为1，则load文件时从‘1’位置开始读取。
示例：将SD第一个分区内根目录下的demo.sh文件读取512个byte到ddr的0x21000000处
fatload mmc 0:1 0x21000000 /demo.sh 0x200
(3) fatwrite
格式：
fatwrite <interface> <dev<:part>> <addr> <filename> <bytes>
说明：从指定地址的ddr中读取特定大小数据<bytes>写到某接口下第n个设备的第n个分区中的某个文件中
addr：源内存地址，ddr地址，使用真实物理地址。
filename：需要write的文件名，使用绝对路径文件名。
bytes：write的数据大小，以byte为单位，16进制数。
示例：从ddr的0x21000000处读取512个byte写到SD第一个分区内根目录下的demo.sh文件
fatwrite mmc 0:1 0x21000000 /demo.sh 0x200
(4) fatinfo
格式：
fatinfo <interface> <dev<:part>>
说明：显示某接口下第n个设备的第n个分区信息
(5) fatsize
格式：
fatsize <interface> <dev<:part>> <filename>
说明：find某接口下第n个设备的第n个分区的文件并计算文件大小
5.4. Uboot cmd使用实例¶
(1) fdisk
fdisk用来管理linux的磁盘，进行分区和格式化等操作
fdisk -p 显示分区信息

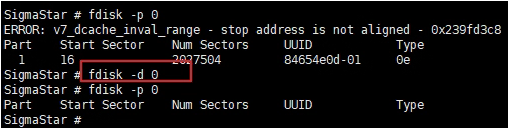

(2) fdisk -d 0: 删除设备0的所有分区
(3) fdisk -c 0 0x32000: 创建分区1并指定分区大小为0x32000个block
(4) fdisk -c 0 0x4800: 创建分区2并指定分区大小为0x4800个block

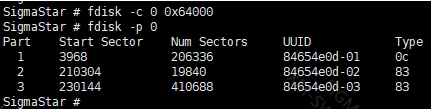

(5) fdisk -c 0 0x64000: 创建分区3并指定分区大小为0x64000个block

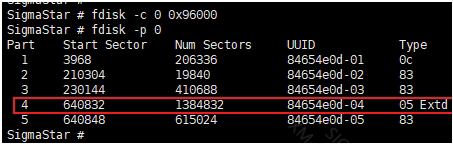

(6) fdisk -c 0 0x96000: 创建分区5并指定分区大小为0x96000个block，此处分区4是扩展分区mbr，需要跳过
(7) fdisk -c 0 0x400000: 创建分区6并指定分区大小为0x400000个block
6. Kernel用法介绍¶
6.1. Kernel Config配置¶
1. 关联到的驱动模块
Card层（mmc_block.ko）与Core层（mmc_host.ko）使用linux标准code，Host层（kdrv_sdmmc.ko）由Sigmastar维护，在menuconfig可将它们选择编译进kernel或编译为ko。
2. enable 对应的驱动模块
1. make menuconfig 2. # Device Drivers --> 3. # <*> MMC/SD/SDIO card support --> (mmc_core.ko) 4. # <*> MMC block device driver (mmc_block.ko) 5. # [*] SStar SoC platform drivers --> 6. # <*> SStar SD/MMC Card Interface Support (kdrv_sdmmc.ko) 7. # Sstar SDMMC DDR Mode (sdr/ddr Mode) ---> 8. # Sstar SDMMC RECEIVE RESPONSE Mode (interrupt Mode) ---> 9. # [ ] Support SD30 10.# [ ] Support EMMC50 11.# [ ] Support SDMMC Command 12.# [ ] Support SDMMC UT verify
6.2. Dts配置参数说明¶
可以通过配置dtsi中sstar_sdmmc1项设定Host层driver的基本参数。dtsi的参数展示如下：
sstar_sdmmc0: sstar_sdmmc0 {
compatible = "sstar,sdmmc";
bus-width = <4>;
max-frequency = <48000000>;
//non-removable;
//broken-cd;
cap-sd-highspeed;
//sd-uhs-sdr50;
//sd-uhs-sdr104;
//sd-uhs-ddr50;
cap-sdio-irq;
no-sdio;
//no-sd;
no-mmc;
reg = <0x1F282600 0x200>;
pll-reg = <0x1F283200 0x200>;
cifd-reg = <0x1F282800 0x200>;
pwr-save-reg = <0x1F282A00 0x200>;
ip-order = /bits/ 8 <0>;
pad-order = /bits/ 8 <0>;
trans-mode = /bits/ 8 <1>;
support-cmd23 = /bits/ 8 <1>;
fake-cdz = /bits/ 8 <0>;
rev-cdz = /bits/ 8 <0>;
cdz-pad = <PAD_PM_SD_CDZ>;
pwr-pad = <PAD_FUART_RTS>;
pwr-on-delay = <1>;
pwr-off-delay = <30>;
sdio-use-1bit = /bits/ 8 <0>;
clk-driving = <2>;
cmd-driving = <2>;
data-driving = <2>;
en-clk-phase = /bits/ 8 <0>; //0/1
rx-clk-phase = <0>; //0-3
tx-clk-phase = <0>; //0-3
en-eight-phase = /bits/ 8 <0>; //0/1
rx-eight-phase = /bits/ 8 <0>; //0/1
tx-eight-phase = /bits/ 8 <0>; //0/1
interrupts = <GIC_SPI INT_IRQ_SD IRQ_TYPE_LEVEL_HIGH>,
<GIC_SPI INT_FIQ_SD_CDZ_0 IRQ_TYPE_LEVEL_HIGH>;
interrupt-names = "mie0_irq", "cdz_slot0_irq";
clocks = <&CLK_sd>;
clock-names = "clk_sdmmc0";
status = "ok";
};
如上图所示，SD/SDIO设备树配置节点释义分别为：
| 参数 | 释义 | 备注 |
|---|---|---|
| bus-width | 配置对应卡槽的buswidth | 4 - 4bit mode |
| max-frequency | 配置对应卡槽支持的最大时钟频率 | ifado最大时钟频率支持到48MHz |
| non-removable | 配置是否不可移除设备，置1表示默认该设备不可移除 | eMMC/SDIO设备一般设置为不可移除属性 |
| broken-cd | 配置是否使用cdz中断 | |
| cap-sd-highspeed | 配置设备是否支持sd highspeed总线速率模式 | for sd/sdio |
| sd-uhs-sdr50 | 配置是否启用sdr50总线速率模式 | ifado未使用 |
| sd-uhs-sdr104 | 配置是否启用sdr104总线速率模式 | ifado未使用 |
| sd-uhs-ddr50 | 配置是否启用ddr总线速率模式 | ifado未使用 |
| cap-sdio-irq | 配置是否启用sdio中断模式 | SDIO设备使用 |
| no-sdio | 配置设备不支持sdio协议 | 接的设备不是sdio WiFi，若接sdio，需要注释掉 |
| no-sd | 配置设备不支持sd协议 | 接的设备不是SD卡，若接SD卡，需要注释掉 |
| no-mmc | 配置设备不支持eMMC协议 | 接的设备不是eMMC |
| reg | 配置SD/SDIO Host Engine Bank地址 | 根据'功能描述'使用 |
| pll-reg | 配置SD/SDIO Host Engine PLL Bank地址 | ifado未使用 |
| cifd-reg | 配置SD/SDIO Host Engine CIFD Bank地址 | SD/SDIO Host支持adma/dma/cifd数据传输模式，推荐使用adma |
| pwr-save-reg | 配置SD/SDIO Host Engine PSM Bank地址 | SD/SDIO Host支持IP层面的掉电保护功能 |
| ip-order | 配置对应卡槽的IP编号 | ifado当前支持0, 1两个槽位 |
| pad-order | 配置对应卡槽的padmux mode编号 | 根据实际硬件配置对应padmux mode |
| trans-mode | 配置对应的卡槽的数据传输模式 | 默认使用adma |
| fake-cdz | 配置对应卡槽是否忽视Card Detect | SDIO设备推荐使用 |
| rev-cdz | 配置CDZ检测方向 | |
| pwr-on-delay | 配置对应卡槽的上电延迟时间 | |
| pwr-off-delay | 配置对应卡槽的下电延迟时间 | SDIO设备一般需要配置delay时间以便SDIO设备加载固件及状态ready，具体时间以SDIO设备厂家的建议为准 |
| sdio-use-1bit | 配置对应卡槽buswidth为1bit mode | SD/SDIO设备均可设置 |
| support-cmd23 | 配置是否支持预设传输Block数功能 | eMMC设备使用 |
| clk-driving | 配置对应卡槽的clock line的driving | 档位：0-1 |
| cmd-driving | 配置对应卡槽的cmd line的driving | 档位：0-1 |
| data-driving | 配置对应卡槽的data line的driving | 档位：0-1 |
| en-clk-phase | 配置对应卡槽是否使能clock phase tuning | 0 - 禁用 / 1 - 使能 |
| rx-clk-phase | 配置对应卡槽的clock rx phase | 档位：0-3，en-clk-phase置1此参数有效 |
| tx-clk-phase | 配置对应卡槽的clock tx phase | 档位：0-3，en-clk-phase置1此参数有效 |
| en-eight-phase | 配置对应卡槽是否使能clock 8 phase tuning | 0 - 禁用 / 1 - 使能, iford暂未启用 |
| rx-eight-phase | 配置对应卡槽的clock rx phase | 档位：0-1，en-eight-phase置1此参数有效 |
| tx-eight-phase | 配置对应卡槽的clock tx phase | 档位：0-1，en-eight-phase置1此参数有效 |
| interrupts | 配置中断信息 | 保持默认值即可 |
| interrupt-names | 配置中断名称 | 与interrupts配对使用 |
| clocks | 配置eMMC Host Engine时钟源 | 保持默认值即可 |
| clock-names | 配置时钟源名称 | 与clocks配合使用 |
另外，为了方便padmux同一管理，sdmmc driver还支持使用padmux.dtsi配置要使用的pad组，当padmux.dtsi中有关于SDMMC的PUSE时，driver将优先使用该种方式配置padmux。该方式能直观得与其他模块是否存在pad冲突。实例如下，当接的设备是SD卡时，cdz pin需要被配置为SD_CDZ mode。
1. padmux {
2. compatible = "sstar-padmux";
3. schematic =
4. //SDMMC0
5. <PAD_SD_D1 PINMUX_FOR_SD_MODE_1 MDRV_PUSE_SDIO0_D1>,
6. <PAD_SD_D0 PINMUX_FOR_SD_MODE_1 MDRV_PUSE_SDIO0_D0>,
7. <PAD_SD_CLK PINMUX_FOR_SD_MODE_1 MDRV_PUSE_SDIO0_CLK>,
8. <PAD_SD_CMD PINMUX_FOR_SD_MODE_1 MDRV_PUSE_SDIO0_CMD>,
9. <PAD_SD_D3 PINMUX_FOR_SD_MODE_1 MDRV_PUSE_SDIO0_D3>,
10. <PAD_SD_D2 PINMUX_FOR_SD_MODE_1 MDRV_PUSE_SDIO0_D2>,
11. <PAD_FUART_RTS PINMUX_FOR_GPIO_MODE MDRV_PUSE_SDIO0_PWR>,
12. #if 1 //sd power & cdz
13. <PAD_PM_SD_CDZ PINMUX_FOR_SD0_CDZ_MODE_1 MDRV_PUSE_SDIO0_CDZ>;
14. #else //emmc rst
15. <PAD_PM_SD_CDZ PINMUX_FOR_EMMC_RST_MODE_1 MDRV_PUSE_SDIO0_CDZ>;
16. #endif // sd or emmc end
17. };
依据客户实际情况，替换第一栏PAD名以及该pad对应的第二组pad mode即可。
6.3. Sample code¶
无
6.4. 模块使用介绍¶
linux系统启动后，正常加载SD/SDIO驱动，并识别SD/SDIO Card后，会创建对应的块设备节点/dev/mmcblk*。使用fdisk、mkfs、mount、dd工具可对MMC设备申请分区、格式化分区、挂载分区并对挂载分区进行读写等操作。
另外驱动提供sysfs进行debug，进入/sys/devices/soc0/soc/{reg}.sstar_sdmmc0目录下可进行操作：
1. cd /sys/devices/soc0/soc/{reg}.sstar_sdmmc0
2.
3. # 查看SD/SDIO Host时钟频率
4. cat debug_get_sdmmc_clock
5.
6. # 查看SD/SDIO Host与Device上一次通信状态
7. cat debug_get_sdmmc_status
8.
9. # 重新初始化SD/EMMC设备
10. echo [slotIndex] > sdmmc_reset
21. #[slotIndex]: 0-1
22.
23. # 设置SD/SDIO pin的驱动能力
24. echo [slotIndex] [signalLine] [drvLevel] > set_sdmmc_driving_control
25. echo [slotIndex] [drvLevel] > set_sdmmc_driving_control
26. echo [signalLine] [drvLevel] > set_sdmmc_driving_control
27. echo [drvLevel] > set_sdmmc_driving_control
28. #[slotIndex]: 0-1
29. #[signalLine]: "clk"/"cmd"/"data"/"all"
30. #[drvLevel]: 0-1
7. API参考¶
无
8. Debug & FAQ¶

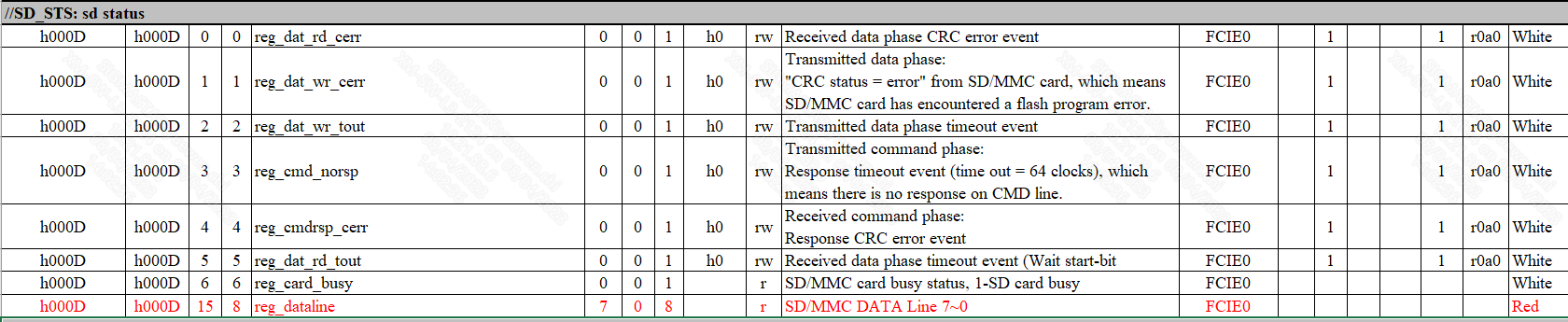

SD卡状态寄存器说明：
可以根据驱动报错log中的(E: 0xXXXX)信息查找对应的SD卡状态来判断目前卡出现了什么问题。
根据SD卡实际可能遇到的问题，分为以下几个类型：
识别卡失败
若卡识别失败，需要确定是响应获取失败还是传输信号不好有CRC问题，区分问题可以通过驱动打印的日志确定，具体区别以及debug方法如下：
-
SD卡不回复命令响应

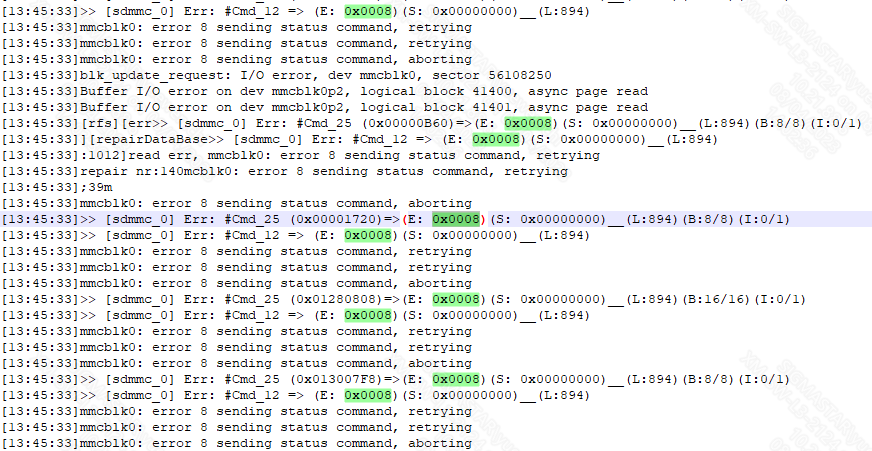

现象：驱动log报(E: 0x0008)信息
debug方法：首先确定电压和clock是否正常，其次可以抓波形看host是否有command发出去，若前面两个都没有问题，再确定卡是否有回复响应，若没有响应检查device状态。
相关日志：
-
命令响应存在CRC问题

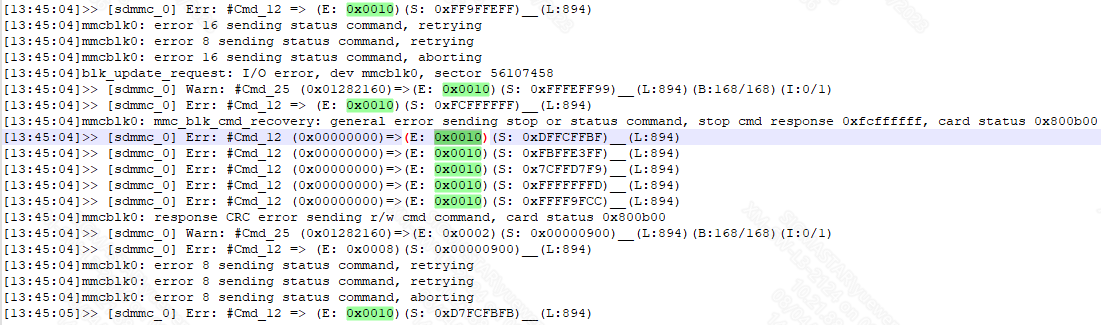

现象：驱动log报(E: 0x0010)信息
debug方法：若有CRC问题，先需要排除硬件问题，比如：device接触是否良好，是否有外接干扰等。然后再尝试更改dts里的driving档位，若还有问题则需要考虑调整clock phase。
相关日志：
读写失败
若是在正常读写过程中遇到问题，需要确定是读写超时问题，还是信号不好有CRC问题，区分问题可以通过log确定，超时问题有timeout的字眼，debug方法如下：
-
读写超时
现象：驱动报错log里有timeout的字眼
debug方法：首先需要确定当前clock频率以及bus width是否是期望配置的值，其次可以将驱动里的超时时间再加大试试，若还有超时问题，则需要抓波形详细分析。
读写超时时间在驱动对应芯片目录的hal_sdmmc_v5.h文件中设定：
-
读写CRC问题

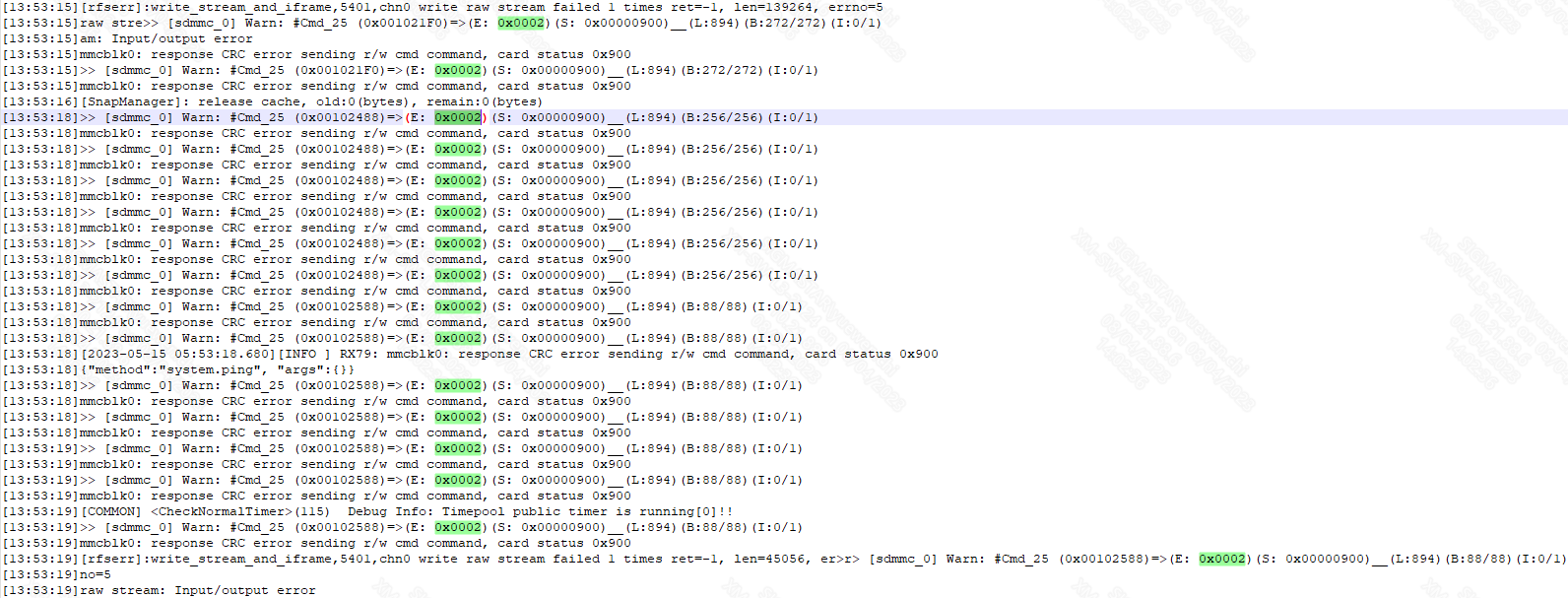

现象：驱动log报(E: 0x0001)或(E: 0x0002)信息
debug方法：debug方法见前文，另外读写过程中的CRC问题，若对速率要求不是很高，可以考虑降频或者降bus width。
相关日志：
卡读写速度慢
首先检查卡时钟频率和bus width是否正常，另外可以测试对比下不同型号卡的读写速度。
注：SD卡读写受命令及其响应的传输时间，卡busy时间，停止命令时间等多重因素影响，实际读写速率是低于其理论速率的； 读写速度测试应该测试应用层的读写带宽，即传输一个大文件进行测试。
