涉硬参数调整指南

1. EMAC涉硬参数调试步骤¶

1.1. 100M Ethernet¶

100M Ethernet共有31个档位可调：

Level Name	Value
Level_0	0x1F
Level_1	0x1E
Level_2	0x1D
Level_3	0x1C
Level_4	0x1B
Level_5	0x1A
Level_6	0x19
Level_7	0x18
Level_8	0x17
Level_9	0x16
Level_10	0x15
Level_11	0x14
Level_12	0x13
Level_13	0x12
Level_14	0x11
Level_15	0x10
Level_16	0x00 (default)
Level_17	0x01
Level_18	0x02
Level_19	0x03
Level_20	0x04
Level_21	0x05
Level_22	0x06
Level_23	0x07
Level_24	0x08
Level_25	0x09
Level_26	0x0A
Level_27	0x0B
Level_28	0x0C
Level_29	0x0D
Level_30	0x0E
Level_31	0x0F

调节驱动能力等级：

1.  # echo swing_100 Relative > /sys/devices/virtual/mstar/emac0/turndrv

2.  swing : Value

命令中Relative为需要升档或者降档的相对档位数，Value为上表中Value那一栏。如要在当前档位的基础上调高5个档位，则：

1.  # echo swing_100 0 > /sys/devices/virtual/mstar/emac0/turndrv   //查看当前档位

2.  swing : 0x00

3.  # echo swing_100 +5 > /sys/devices/virtual/mstar/emac0/turndrv  //上调5个档位

4.  swing : 0x05

如要在当前档位的基础上调低5个档位，则：

1.  # echo swing_100 0 > /sys/devices/virtual/mstar/emac0/turndrv   //查看当前档位

2.  swing : 0x05

3.  # echo swing_100 -5 > /sys/devices/virtual/mstar/emac0/turndrv  //下调5个档位

4.  swing : 0x00

此外，也提供以绝对档位数为参数的设定方法：

1.  # echo swing_100_st Absolute > /sys/devices/virtual/mstar/emac0/turndrv

2.  swing : Value

其中Absolute为设定的档位值，取值范围为上表中Value那一栏，Value为当前的档位值，也对应上表中Value那一栏。如需将驱动能力设置为Level_31，则：

1.  # echo swing_100_st 0x0F > /sys/devices/virtual/mstar/emac0/turndrv

2. GPIO驱动能力调整¶

2.1. 使用背景¶

由于 Linux GPIO lib 不支持 GPIO 上下拉及驱动能力的接口，所以导致我司的 GPIO Hal 层驱动缺少对 GPIO 上下拉和驱动能力设置的支持。然而在日常使用中，GPIO 的上下拉及驱动能力经常需要动态调整，所以增加上下拉及驱动能力设置 API 和用户层接口变得十分必要。

2.2. 内核接口¶

2.2.1. MDrv_GPIO_Pull_Up

目的

开启指定的 GPIO 上拉功能
语法
```
U8 MDrv_GPIO_Pull_Up(U8 u8IndexGPIO)
```
参数

Parameter Commemt

u8IndexGPIO Gpio num
返回值

Return Value Commemt

0 设置成功

1 引脚不支持上下拉设置或者输入参数错误

2.2.2. MDrv_GPIO_Pull_Down

目的

开启指定的 GPIO 下拉功能
语法
```
U8 MDrv_GPIO_Pull_Down(U8 u8IndexGPIO)
```
参数

Parameter Commemt

u8IndexGPIO Gpio num
返回值

Return Value Commemt

0 设置成功

1 引脚不支持上下拉设置或者输入参数错误

2.2.3. MDrv_GPIO_Pull_Off

目的

关闭指定的 GPIO 上/下拉功能，该 GPIO 切换至悬空态
语法
```
U8 MDrv_GPIO_Pull_Off(U8 u8IndexGPIO)
```
参数

Parameter Commemt

u8IndexGPIO Gpio num
返回值

Return Value Commemt

0 设置成功

1 引脚不支持上下拉设置或者输入参数错误

2.2.4. MDrv_GPIO_Pull_Status

目的

获取指定的 GPIO 上/下拉状态

语法

U8 MDrv_GPIO_Pull_Status(U8 u8IndexGPIO, U8* u8PullStatus)

参数

Parameter Commemt

u8IndexGPIO Gpio num

8PullStatus Pull Status
返回值

Return Value Commemt

0 获取成功

1 引脚不支持上下拉设置或者输入参数错误

2.2.5. MDrv_GPIO_Drv_Set

目的

设置指定的 GPIO 的驱动能力

语法

U8 MDrv_GPIO_Drv_Set(U8 u8IndexGPIO, U8 u8Level)

参数

Parameter	Commemt
u8IndexGPIO	Gpio num
u8Level	驱动能力等级，目前支持的驱动能力等级如下：
	Value	Level
	0	4mA
	1	8mA
	2	12mA
	3	16mA

返回值

Return Value Commemt

0 设置成功

1 引脚不支持驱动电流设置或者输入参数错误

2.2.6. MDrv_GPIO_Drv_Get

目的

设置指定的 GPIO 的驱动能力

语法

U8 MDrv_GPIO_Drv_Get(U8 u8IndexGPIO, U8* u8Level)

参数

Parameter	Commemt
u8IndexGPIO	Gpio num
u8Level	驱动能力等级，目前支持的驱动能力等级如下：
	Value	Level
	0	4mA
	1	8mA
	2	12mA
	3	16mA

返回值

Return Value Commemt

0 获取成功

1 引脚不支持驱动电流设置或者输入参数错误

2.3. 用户层调试方法¶

2.3.1. 开启功能

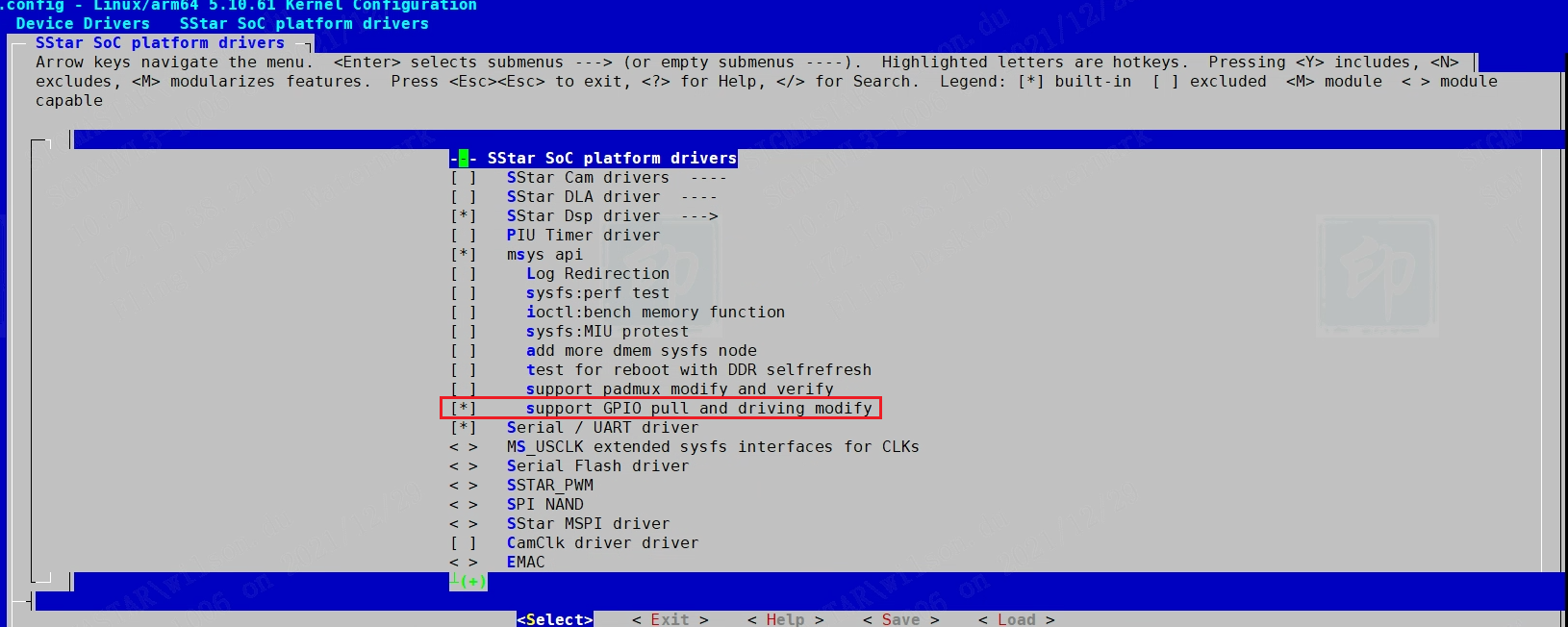

要使用用户层接口需要在Linux kernel的配置打开 CONFIG_MSYS_GPIO选项，该配置位于：

Device Drivers -->
    SStar SoC platform drivers -->
        msys api -->
            support GPIO pull and driving modify

2.3.2. 使用功能

设置上/下拉之前需要将 GPIO 设置为输入状态，输出状态下上下拉是没办法测量的：

1.  # cd /sys/class/gpio
2.  # echo gpio_index > export
3.  # echo in > gpio gpio_index/direction

查看当前的状态：

1.  # cd /sys/class/mstar/msys
2.  # echo gpio_index/gpio_name > gpio_pull
3.  # cat gpio_pull

设置上拉、下拉或者悬空：

1.  # cd sys/class/mstar/msys
2.  # echo gpio_index/gpio_name down/up/off > gpio_pull

查看设置后的状态：

1.  # cd sys/class/mstar/msys
2.  # cat gpio_pull

以PAD_SD1_IO1为例，设置为输入：

1.  # cd /sys/class/gpio
2.  # echo 1 > export
3.  # echo in > gpio1/direction

查看当前状态：

1.  # cd sys/class/mstar/msys
2.  # echo 1 > gpio_pull
3.  # echo PAD_SD1_IO1 > gpio_pull  //the same to above
4.  # cat gpio_pull

设置为上拉：

1.  # cd sys/class/mstar/msys
2.  # echo 1 up > gpio_pull
3.  # echo PAD_SD1_IO1 up > gpio_pull   //the same to above

设置为下拉：

1.  # cd sys/class/mstar/msys
2.  # echo 1 down > gpio_pull
3.  # echo PAD_SD1_IO1 down > gpio_pull //the same to above

设置为悬空：

1.  # cd sys/class/mstar/msys
2.  # echo 1 off > gpio_pull
3.  # echo PAD_SD1_IO1 off > gpio_pull  //the same to above

查看设置后的状态：

1.  # cd sys/class/mstar/msys
2.  # cat gpio_pull

设置驱动能力之前需要将 GPIO 设置为输出高电平状态方便测量：

1.  # cd /sys/class/gpio
2.  # echo gpio_index > export
3.  # echo high > gpio gpio_index/direction

查看当前的驱动能力等级：

1.  # cd sys/class/mstar/msys
2.  # echo gpio_index/gpio_name > gpio_drive
3.  # cat gpio_drive

调节驱动能力：

1.  # cd sys/class/mstar/msys
2.  # echo gpio_index/gpio_name level_num > gpio_drive

以PAD_SD1_IO1设置为8mA为例：

1.  # cd /sys/class/gpio
2.  # echo 1 > export
3.  # echo high > gpio1 /direction
4.  # cd sys/class/mstar/msys
5.  # echo 1 1 > gpio_drive
6.  # echo PAD_SD1_IO1 1 > gpio_drive   //the same to above

每次执行echo指令后，可以通过cat同一个文件确定上一条echo命令的状态。GPIO Index 、GPIO Name和Level_Num可以参考 Software_Padmux_Table.xls

3. SD/EMMC驱动能力配置¶

3.1. 概述¶

芯片支持2组mmc设备，分别命名为SDIO和FCIE。SDIO和FCIE都支持SD2.0和4 bit mode的EMMC4.3，其中SDIO支持SD boot，FCIE支持EMMC 4 bit boot。SDIO有4种padmux mode，FCIE有2种padmux mode，具体可参考相关的GPIO PAD配置文档。

3.1.1. SD driving寄存器

SDIO在mode=1时，驱动能力一共有两档，由每个pin脚的bit7来决定，其具体设置见下表。

SDIO PAD pin	对应的信号线	Bank	Offset
PAD_SD1_IO1	Data[1]	0x103E	0x00
PAD_SD1_IO0	Data[0]	0x103E	0x01
PAD_SD1_IO5	CLOCK	0x103E	0x02
PAD_SD1_IO4	CMD	0x103E	0x03
PAD_SD1_IO3	Data[3]	0x103E	0x04
PAD_SD1_IO2	Data[2]	0x103E	0x05

bit位的值及其对应的驱动能力如下图，括号内的值为对应的十进制形式，后面会直接使用该值设定驱动能力。

Bit7	Driving(mA)
0 (0)	4
1 (1)	8

例如：设定DATA0的driving为8mA的寄存器值为：

1.  riu_w 0x103E 0x01 0x80

3.1.2. FCIE driving寄存器

FCIE只有一组pad，可以通过设置mode来决定接SD/EMMC卡，其驱动能力也是由每个pin脚的bit7来控制的。如下表：

SDIO PAD pin	对应的信号线	Bank	Offset
PAD_SD_CLK	CLOCK	0x103E	0x0F
PAD_SD_CMD	CMD	0x103E	0x10
PAD_SD_D0	Data[0]	0x103E	0x11
PAD_SD_D1	Data[1]	0x103E	0x12
PAD_SD_D2	Data[2]	0x103E	0x13
PAD_SD_D3	Data[3]	0x103E	0x14

bit位的值及其对应的驱动能力如下图，括号内的值为对应的十进制形式，后面会直接使用该值设定驱动能力。

Bit7	Driving(mA)
0 (0)	4
1 (1)	8

例如：设定DATA0的driving为8mA的寄存器值为：

1.  riu_w 0x103E 0x11 0x80

3.2. SD驱动能力配置¶

SD driver有提供sysfs控pin脚driving能力，使用方法是：

1.  cd /sys/devices/soc0/soc/soc:sdmmc
2.  echo [slotNo] <signal> [level] > set_sdmmc_driving_control
3.  # 设置[slotNo]的<signal>信号线的驱动能力为[level]。
4.  # [slotNo] -选择操作的slot。
5.  # <signal> -可以选择设置clk、cmd、data、all或空值（等同all）。
6.  # [level]  -driving能力挡位，取值范围0~1。

将sd slot0的所有信号脚的drving能力设置为1：

1.  cd /sys/device/platform/soc/soc:sdmmc
2.  echo 0 all 1 > set_sdmmc_driving_control

SD driver支持从dts中配置clk，cmd，和data信号线的drving能力，配置方法如下：

1.  sdmmc {
2.      compatible = "sstar, sdmmc";
3.      slotnum = <1>;
4.      …
5.      slot-clk-driving = <1>,<0>,<0>;
6.      slot-cmd-driving = <1>,<0>,<0>;
7.      slot-data-driving = <1>,<0>,<0>;
8.      …
9.  }

如上图，这三项属性参数分别是配置clk线，cmd线和data四根线的drving能力。可以看到每项参数都有三个值，这三个值分别代表每个slot的驱动能力。

3.3. EMMC驱动能力配置¶

EMMC driver同样提供了sysfs控pin脚driving能力，位置在：/sys/devices/soc0/soc/soc:emmc。使用方法是：

1.  echo [slotNo] <signal> [level] > eMMC_driving_control
2.  # 设置[slotNo]的<signal>信号线的驱动能力为[level]。
3.  # [slotNo] -选择操作的slot。
4.  # <signal> -可以选择设置clk、cmd、data、all或空值（等同all）。
5.  # [level]  -driving能力挡位，取值范围0~1。

EMMC driver也同样支持从dts中配置clk，cmd和data信号线的driving能力，配置方法如下：

1.  emmc {
2.      compatible = " sstar_mci ";
3.      slot-num = <1>;
4.      …
5.      clk-driving = <1>,<0>,<0>;
6.      cmd-driving = <1>,<0>,<0>;
7.      data-driving = <1>,<0>,<0>;
8.      …
9.  }

如上图，EMMC的参数解释和SD是一样的。

4. UART涉硬配置¶

4.1. 概述¶

芯片包含两组普通UART和一组FUART。都可以使用DMA模式，多组padmode可选择，驱动能力可调。

4.2. 特性与PADMODE说明¶

FUART相对于普通UART区别在于：

FUART可选择更高频率的source clk；
FUART多出CTS/RTS两根硬件流控引脚。

UART0有2组padmode可选，一般作为debug uart使用，UART1有4组padmode可选，FUART有4组4-wire mode和4组2-wire mode可选，即FUART可以不使用硬件流控，当成普通UART使用。之所以FUART有4-wire mode和2-wire mode，是因为TX/RX的pad与RTS/CTS其实是分开的，只不过是当我们设定4-wire mode的寄存器是同时把TX/RX和CTS/RTS的padmode都设置了。

4.3. 驱动能力说明¶

关于驱动能力，复用成UART引脚后，驱动能力仍然跟随pad属性，即驱动能力的配置设定同GPIO的设定相同，以UART1 padmode1为例：

IP	Padmode	IP Pin	PAD_NAME	Bank	Offset[bit]	Driving
UART1	1	UART1_RX	PAD_UART1_RX	0x103E	0x07[7]	Bit = 0 -> 4mA
						Bit = 1 -> 8mA
		UART1_TX	PAD_UART1_TX	0x103E	0x08[7]	Bit = 0 -> 4mA
						Bit = 1 -> 8mA

驱动能力的设定请参考2. GPIO驱动能力调整；或者使用riu_w命令调节。UART driver和dtsi节点当中没有提供调节方法。
