PWM使用参考

1. 概述¶

1.1. 概述¶

PWM(Pulse Width Modulation)模块通过改变占空比来改变输出的电流、电压进而控制电机转速、液晶屏调光等。

1.2. 说明¶

目前PWM支持的period范围：

pwm driver的period精度支持2档调节，普通模式精度范围为44Hz – 6MHz；设置更高的精度时在menuconfig中打开CONFIG_PWM_NEW选项，此时精度范围为0.000698Hz – 6MHz。

1.3. 频率和占空比¶

频率（period）

每秒钟信号从高电平到低电平再回到高电平的次数。
占空比（duty）

高电平持续时间和低电平持续时间之间的比例。

2. 驱动配置¶

2.1. DTSI配置¶

PWM在dtsi中的节点如下所示：

1.  pwm {
2.      compatible = "sstar,infinity-pwm";
3.      reg = <0x0 0x1F203200 0x0 0x400>;
4.      npwm = <11>;
5.      clocks = <&CLK_pwm>;
6.      interrputs = <GIC_SPI INT_IRQ_PWM IRQ_TYPE_EDGE_RISING>;
7.      status = "ok";
8.  };

2.2. 节点属性¶

PWM驱动支持的属性如下：

属性	描述	备注
compatible	用于匹配驱动进行驱动注册，需与代码中一致	禁止修改
reg	用于指定PWM寄存器bank的地址	不需要修改
interrupts	用于指定使用的硬件中断号及属性	不需要更改
clocks	用于指定使用的时钟源	不需要更改
npwm	用于指定PWM Channel的数量	不需要修改
status	用于选择是否使能PWM驱动	可根据需要修改

2.3. KERNEL CONFIG¶

编译Kernel时：make menuconfig

Device Drivers-->
    [*] SStar SoC platform drivers-->
        [*] Sstar PWM
            [*] Support NEW PWM configuration

Support NEW PWM configuration:

开启该选项可以提高PWM设置的精度和范围，可以根据情况选择是否打开。不打开时PWM可以设置的范围为44Hz – 6MHz，打开时可以设置的范围为0.000698Hz – 6MHz。

2.4. PADMUX配置注意事项¶

在padmux.dtsi中配置mode格式如下图的，"<>"中第一个值为PAD值，第二个值为要设置的mode，第三个值为PAD在该mode下对应的功能。

如下配置1完成后，请检查2和3，是否有其他的PAD也设置成了需要设置的mode，重复设置会引起冲突导致配置padmux失效，如果冲突的mode不需要使用则可以将其注释掉，如果需要使用，请重新选择mode。

1.  <PAD_PWM0       PINMUX_FOR_PWM0_MODE_1       MDRV_PUSE_PWM0>，
2.  <PAD_PWM1       PINMUX_FOR_PWM1_MODE_1       MDRV_PUSE_PWM1>，     <==1
3.
4.  <PAD_FUART_RX   PINMUX_FOR_PWM0_MODE_3       MDRV_PUSE_PWM0>,
5.  <PAD_FUART_TX   PINMUX_FOR_PWM1_MODE_3       MDRV_PUSE_PWM0>,      <==2
6.
7.  <PAD_PWM0       PINMUX_FOR_FUART_2W_MODE_4   MDRV_PUSE_FUART_RX>,
8.  <PAD_PWM1       PINMUX_FOR_FUART_2W_MODE_4   MDRV_PUSE_FUART_TX>,  <==3

2.5. PADMUX所有描述¶

1.  //PWM0
2.  <PAD_PWM0        PINMUX_FOR_PWM0_MODE_1    MDRV_PUSE_PWM0>
3.  <PAD_GPIO14      PINMUX_FOR_PWM0_MODE_2    MDRV_PUSE_PWM0>
4.  <PAD_FUART_RX    PINMUX_FOR_PWM0_MODE_3    MDRV_PUSE_PWM0>
5.  <PAD_GPIO0       PINMUX_FOR_PWM0_MODE_4    MDRV_PUSE_PWM0>
6.  //PWM1
7.  <PAD_PWM1        PINMUX_FOR_PWM1_MODE_1    MDRV_PUSE_PWM1>
8.  <PAD_GPIO15      PINMUX_FOR_PWM1_MODE_2    MDRV_PUSE_PWM1>
9.  <PAD_FUART_RX    PINMUX_FOR_PWM1_MODE_3    MDRV_PUSE_PWM1>
10. <PAD_GPIO1       PINMUX_FOR_PWM1_MODE_4    MDRV_PUSE_PWM1>
11. //PWM2
12. <PAD_I2C0_SCL    PINMUX_FOR_PWM2_MODE_1    MDRV_PUSE_PWM2>
13. <PAD_FUART_CTS   PINMUX_FOR_PWM2_MODE_2    MDRV_PUSE_PWM2>
14. <PAD_GPIO7       PINMUX_FOR_PWM2_MODE_3    MDRV_PUSE_PWM2>
15. <PAD_GPIO2       PINMUX_FOR_PWM2_MODE_4    MDRV_PUSE_PWM2>
16. //PWM3
17. <PAD_I2C0_SDA    PINMUX_FOR_PWM3_MODE_1    MDRV_PUSE_PWM3>
18. <PAD_FUART_RTS   PINMUX_FOR_PWM3_MODE_2    MDRV_PUSE_PWM3>
19. <PAD_GPIO8       PINMUX_FOR_PWM3_MODE_3    MDRV_PUSE_PWM3>
20. <PAD_GPIO3       PINMUX_FOR_PWM3_MODE_4    MDRV_PUSE_PWM3>
21. //PWM4
22. <PAD_PM_GPIO0    PINMUX_FOR_PWM4_MODE_1    MDRV_PUSE_PWM4>
23. <PAD_SPI0_CZ     PINMUX_FOR_PWM4_MODE_2    MDRV_PUSE_PWM4>
24. <PAD_GPIO4       PINMUX_FOR_PWM4_MODE_3    MDRV_PUSE_PWM4>
25. //PWM5
26. <PAD_PM_GPIO1    PINMUX_FOR_PWM5_MODE_1    MDRV_PUSE_PWM5>
27. <PAD_SPI0_CK     PINMUX_FOR_PWM5_MODE_2    MDRV_PUSE_PWM5>
28. <PAD_GPIO5       PINMUX_FOR_PWM5_MODE_3    MDRV_PUSE_PWM5>
29. //PWM6
30. <PAD_PM_GPIO2    PINMUX_FOR_PWM6_MODE_1    MDRV_PUSE_PWM6>
31. <PAD_SPI0_DI     PINMUX_FOR_PWM6_MODE_2    MDRV_PUSE_PWM6>
32. <PAD_GPIO6       PINMUX_FOR_PWM6_MODE_3    MDRV_PUSE_PWM6>
33. //PWM7
34. <PAD_PM_GPIO3    PINMUX_FOR_PWM7_MODE_1    MDRV_PUSE_PWM7>
35. <PAD_SPI0_DO     PINMUX_FOR_PWM7_MODE_2    MDRV_PUSE_PWM7>
36. <PAD_GPIO7       PINMUX_FOR_PWM7_MODE_3    MDRV_PUSE_PWM7>
37. //PWM8
38. <PAD_GPIO0       PINMUX_FOR_PWM8_MODE_1    MDRV_PUSE_PWM8>
39. <PAD_GPIO2       PINMUX_FOR_PWM8_MODE_2    MDRV_PUSE_PWM8>
40. <PAD_SR_IO14     PINMUX_FOR_PWM8_MODE_3    MDRV_PUSE_PWM8>
41. //PWM9
42. <PAD_GPIO1       PINMUX_FOR_PWM9_MODE_1    MDRV_PUSE_PWM9>
43. <PAD_PWM0        PINMUX_FOR_PWM9_MODE_2    MDRV_PUSE_PWM9>
44. <PAD_GPIO14      PINMUX_FOR_PWM9_MODE_3    MDRV_PUSE_PWM9>
45. <PAD_SR_IO15     PINMUX_FOR_PWM9_MODE_4    MDRV_PUSE_PWM9>
46. //PWM10
47. <PAD_GPIO3       PINMUX_FOR_PWM10_MODE_1    MDRV_PUSE_PWM10>
48. <PAD_PWM1        PINMUX_FOR_PWM10_MODE_2    MDRV_PUSE_PWM10>
49. <PAD_GPIO15      PINMUX_FOR_PWM10_MODE_3    MDRV_PUSE_PWM10>
50. <PAD_SR_IO16     PINMUX_FOR_PWM10_MODE_4    MDRV_PUSE_PWM10>

3. 配置PWM输出（普通模式）¶

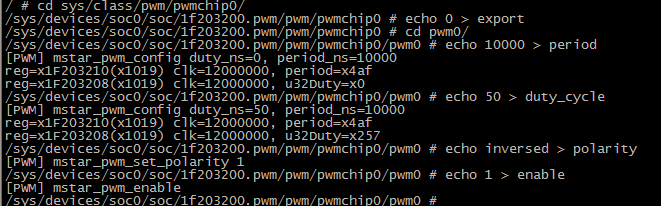

3.1. 普通精度设置¶

menuconfig中不开启PWM_NEW的情况下可以配置pwm周期与占空比的精度相对较低，建议开启PWM_NEW。这种模式下配置PWM的period的单位为Hz，duty的单位为百分比。

配置方法如下：

1.  # 跳转到PWM控制目录
2.  cd sys/class/pwm/pwmchip0/
3.
4.  # 创建PWM0节点
5.  echo 0 > export
6.
7.  # 进入PWM0控制目录
8.  cd pwm0
9.
10. # 设置周期为10000Hz
11. echo 10000 > period
12.
13. # 设置占空比为50%
14. echo 50 > duty_cycle
15.
16. # 设置极性为反向（不设置反向为echo normal > polarity）
17. echo inversed > polarity
18.
19. # 使能PWM0
20. echo 1 > enable
21.

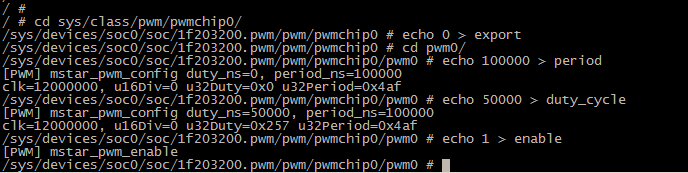

3.2. 高精度设置¶

在menuconfig中开启PWM_NEW选项时，PWM的period与duty_sycle配置的范围更大，精度也更高。配置方法与普通精度也不同，这种模式下配置PWM的period和duty_cycle使用纳秒为单位，所以要先计算周期和占空比的值。

要设置PWM0频率为10KHZ占空比为½，则：

period = 10⁹ ÷ 10000 = 100000

duty cycle = ½ × 100000 = 50000

要设置PWM1频率为30HZ占空比为½，则：

period = 10⁹ ÷ 30 = 33333333

duty cycle = ½ × 33333333 = 16666666

配置PWM：

1.  # 跳转到PWM控制路径
2.  cd sys/class/pwm/pwmchip0/
3.
4.  # 创建PWM0节点 使用PAD_GPIO0
5.  echo 0 >export
6.
7.  # 进入PWM0控制路径
8.  cd pwm0
9.
10. # 配置周期
11. echo 100000 >period
12.
13. # 设置占空比
14. echo 50000 >duty_cycle
15.
16. # 使能PWM0
17. echo 1 >enable

4. GROUP相关概念¶

4.1. Group功能（Sync mode）¶

Group功能可以同时对多个PWM进行控制（一个group至多4个），要使用PWM的Group功能需要将PWM加入到Group中（每个PWM只能加入到固定的Group中：PWM0 - 3 >Group 0 ,PWM4 – 7>Group 1,PWM8 – 10==>Group 2），可通过以下命令将一个PWM加入到Group中：

echo PWM_ID enable > group_mode

之后对加入到Group的各个PWM进行配置再Enable，这时driver会将之前的配置一起下到寄存器中再Enable Group中的PWM，Group中的PWM会同时开始出配置的波形。

Group功能的典型应用是Sync mode（也叫马达模式），这个模式要求在同一个Group中的PWM的Period都相同，这样波形的周期就是同时开始同时结束，可以用来实现电机同步等功能。

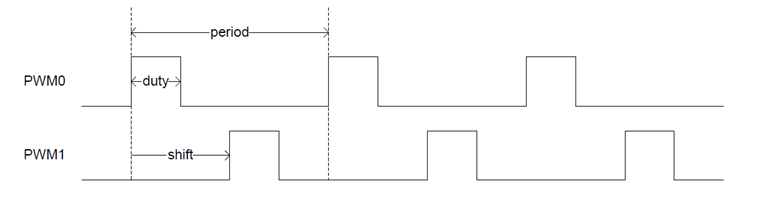

4.2. period、begin、end¶

period是PWM的周期，开关PWM_NEW配置period的值单位不同，详见配置PWM输出（GROUP模式），配置方法如下：

echo PWM_ID period > group_period

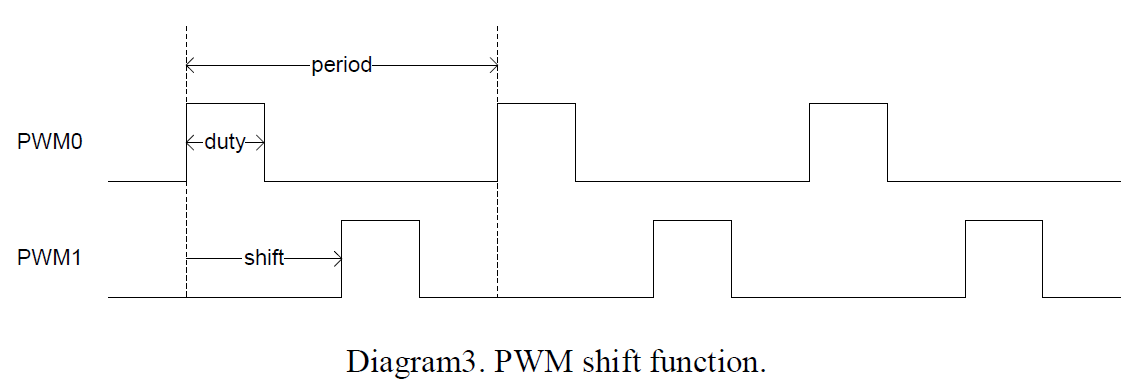

begin设置的是PWM 的shift值，这个值可以将PWM的相位相对于其他的PWM有一个偏移，end设置的是PWM的duty值，group中的duty与普通模式下不同，group中PWM的占空比需要将duty减去shift即end – begin。

Group中配置begin与shift的方法如下：

1.  echo PWM_ID end > group_end
2.  echo PWM_ID begin > group_begin

4.3. Hold功能¶

Group的Hold功能可以让加入到Group中的PWM在完成Hold命令前的周期波形之后停止。

Hold命令如下：

echo GROUP_ID > group_hold

Group的Hold功能分为2种：Hold_mode_0 和 Hold_mode_1。

两者的区别为：Hold_mode_0在PWM停止以后会维持结束时电平；Hold_mode_1会PWM停止之后将电平全部拉低。

改变Hold的mode命令如下：

echo HOLD_mode > group_hold_mode1

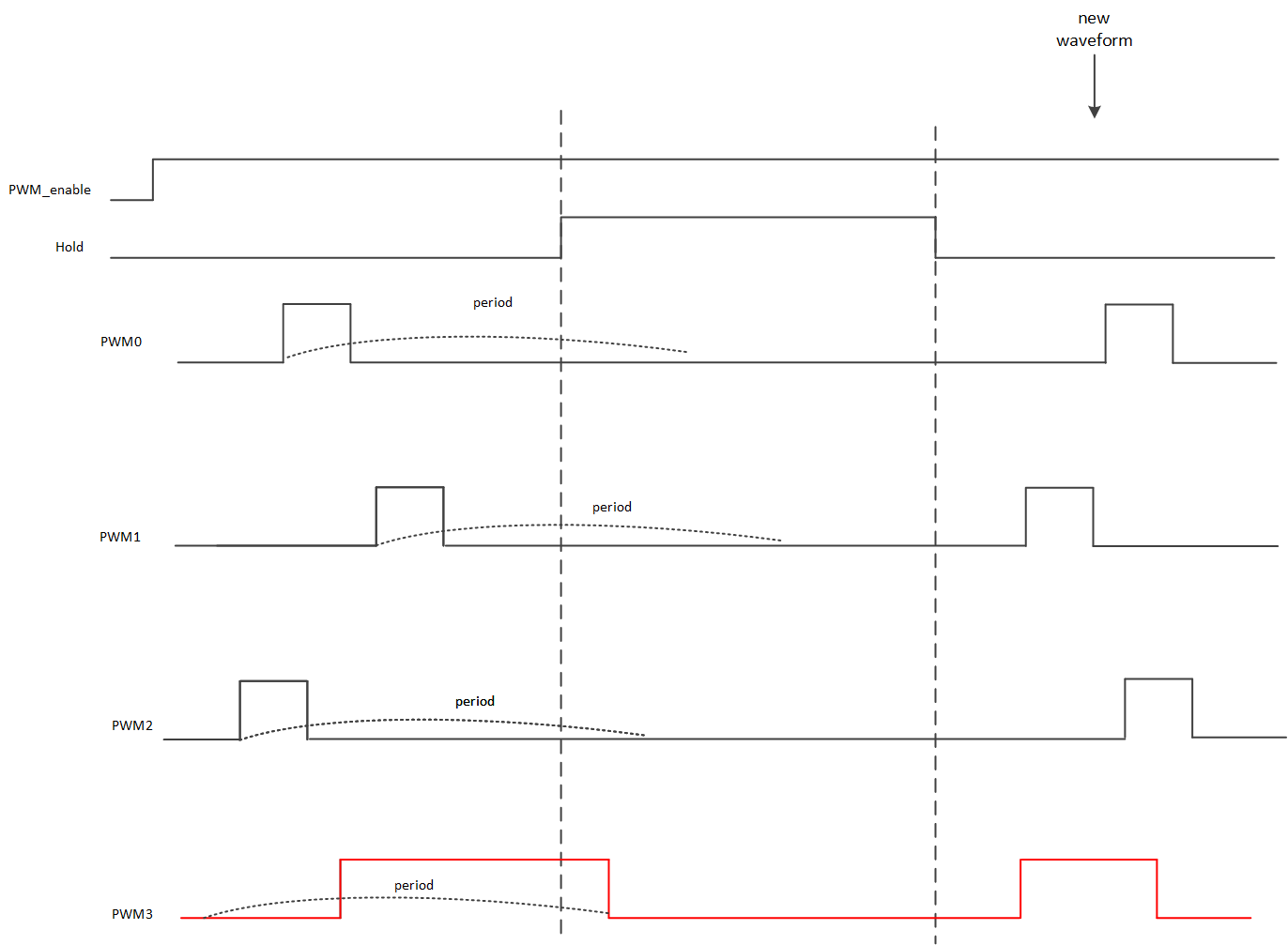

在驱动中将Hold_mode_0作为Group出波形中更改PWM设置的方法，在Enable group之后配置需要更改的配置，再使用Hold_mode_0会将新配置导入到寄存器并出现新波形，这样不会影响到Group之间的PWM同步，具体操作方法见：配置PWM输出（GROUP模式）。

4.4. Round功能¶

Round功能可以让Group中的PWM出完指定的周期数之后停止并触发Round中断。Round命令如下：

echo GROUP_ID round > group_round

4.5. Stop功能¶

Stop功能可以让当前Group中的PWM立即停止（不会等当前周期完成），PWM会维持结束时的电平。Stop命令如下：

echo GROUP_ID enable > group_stop

5. 配置PWM输出（GROUP模式）¶

Group模式为了保持PWM之间的同步会将用户的配置先暂存，只有在Enable以及Hold中断触发时将用户的配置写到寄存器中才生效。

使用中需要Group在enable之后，更改PWM的period、begin、end的值时，先进行配置，再下Hold_mode_0使能命令来触发中断，将新的配置下到寄存器中来使其生效。

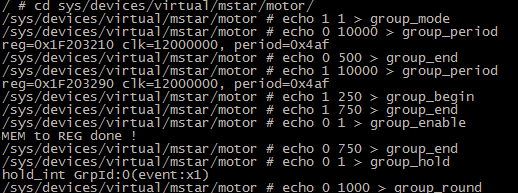

5.1. 普通精度设置¶

menuconfig中不开启PWM_NEW的情况下，配置pwm周期与占空比的精度相对较低，建议开启PWM_NEW。这种模式下配置PWM的period的单位为Hz，duty的单位为千分比。配置方法如下（注意：在同一个GROUP中的PWM的period要相同）：

1.  # 进入马达模式控制目录
2.  cd sys/devices/virtual/mstar/motor/
3.
4.  # 将PWM1加入到GROUP模式中
5.  echo 1 1 > group_mode
6.
7.  # 设置PWM0的period为10000HZ
8.  echo 0 10000 > group_period
9.
10. # 设置PWM0的duty为500‰
11. echo 0 500 > group_end
12.
13. # 设置PWM1的period为10000HZ
14. echo 1 10000 > group_period
15.
16. # 设置PWM1的shift为250‰
17. echo 1 250 > group_begin
18.
19. # 设置PWM1的duty为750‰
20. echo 1 750 > group_end
21.
22. # 启动Group0
23. echo 0 1 > group_enable
24.
25. # 更改PWM0的duty为750‰
26. echo 0 750 > group_end
27.
28. # 触发Group0 Hold中断使Enable之后的配置生效
29. echo 0 1 > group_hold
30.
31. # 配置Group0输出1000个周期的
32. echo 0 1000 > group_round

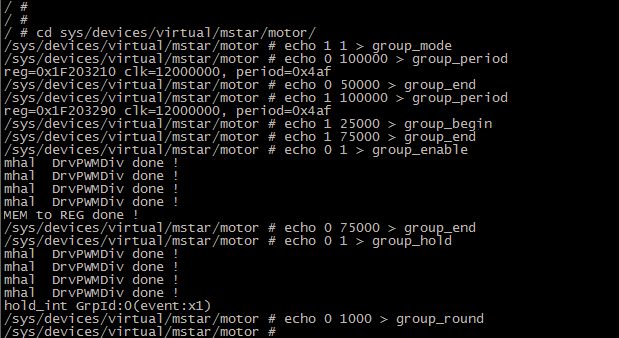

5.2. 高精度设置¶

menuconfig中开启PWM_NEW时，PWM的period与duty_sycle配置的范围更大，精度也更高。配置方法与普通精度也不同，这种模式下配置PWM的period和duty_cycle使用纳秒为单位，所以要先计算周期和占空比的值。

要设置PWM0频率为10KHZ占空比为½，则：

period = 10⁹ ÷10000 = 100000

duty cycle = ½ × 100000 = 50000

要设置PWM1频率为30HZ占空比为½，则：

period = 10⁹ ÷30 = 33333333

duty cycle = ½ × 33333333 = 16666666

配置PWM：

1.  # 进入马达模式控制目录
2.  cd sys/devices/virtual/mstar/motor/
3.
4.  # 将PWM1加入到GROUP模式中
5.  echo 1 1 > group_mode
6.
7.  # 设置PWM0的period为10000HZ
8.  echo 0 10000 > group_period
9.
10. # 设置PWM0的duty为500‰
11. echo 0 500 > group_end
12.
13. # 设置PWM1的period为10000HZ
14. echo 1 10000 > group_period
15.
16. # 设置PWM1的shift为250‰
17. echo 1 250 > group_begin
18.
19. # 设置PWM1的duty为750‰
20. echo 1 750 > group_end
21.
22. # 启动Group0
23. echo 0 1 > group_enable
24.
25. # 更改PWM0的duty为750‰
26. echo 0 750 > group_end
27.
28. # 触发Group0 Hold中断使Enable之后的配置生效
29. echo 0 1 > group_hold
30.
31. # 配置Group0输出1000个周期的
32. echo 0 1000 > group_round
