MI RGN API

1. 概述¶

1.1. 模块说明¶

区域管理模块参与SCL模块的内部流处理的一个环节。底层硬件模块支持是GOP（Graphic output path），区域管理模块是利用 GOP 的特性抽象出来的一套软件接口，利用分时复用的原理使OSD(On-screen display)或者Cover贴到各个通道上。

区域管理模块提供区域资源的控制管理功能，包括区域的创建、销毁、获取与设置区域属性、获取与设置区域的通道属性等。

区域属性分为两种，一种是cover，cover只是按照设定，给一块区域做遮挡，底层驱动只要知道显示的位置大小和颜色即可，因此创建cover时，不会给cover分配内存做显示。

另外一种区域属性称为osd,有些地方亦称为overlay，它同样可以贴在video显示的区域，这块区域用内存来描述显示的内容，所以这块内容可以做点对点画图操作，显示内存支持argb、位图两种格式，使用者可以根据实际的场景来选择所需要的格式。

目前OSD可以支持的格式有ARGB1555、ARGB4444、ARGB8888、RGB565、I2、I4、I8，每个芯片支持的情况会有差异，下文会详细说明。暂不支持YUV格式。I2、I4、I8格式为位图格式，一个pixel的内存数据当作一个索引，通过索引能找到调色盘中的颜色数据，当前pixel显示的就是此颜色。

无论是cover还是OSD其显示的内容均是叠加到SCL模块的输出上，通过实验，当设定了region显示之后，把SCL模块的输出dump成文件,通过工具就可以看到region的内容。

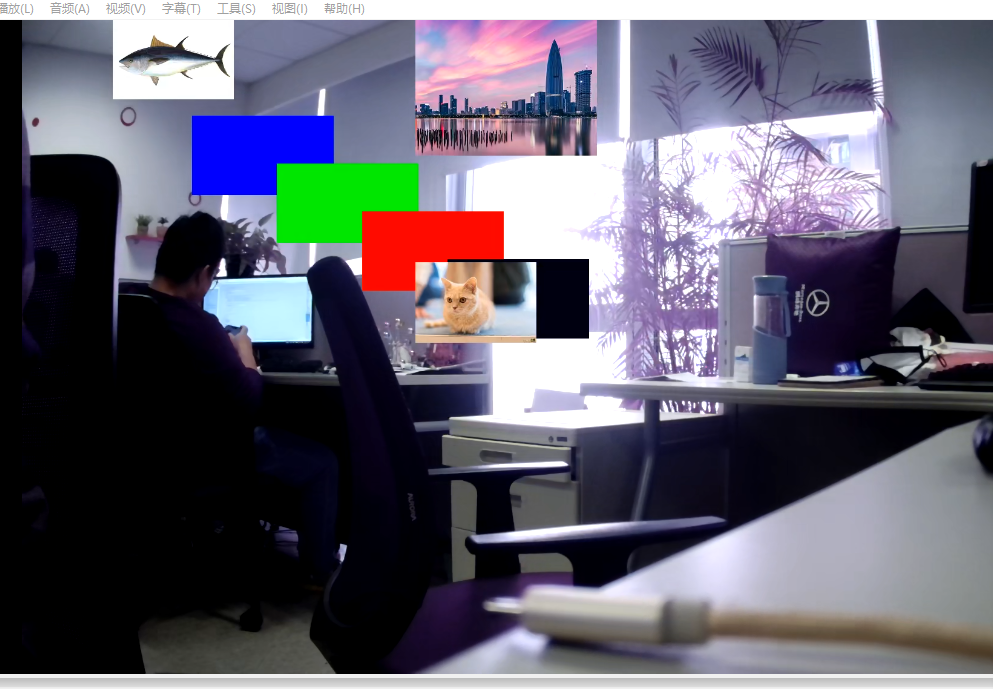

OSD可以显示一张图片，COVER仅仅可以设定颜色，在同一通道上OSD的内容永远在COVER之上，下图在同一个通道上显示了四个cover区域以及三张OSD。

1.2. 流程框图¶

1.3. 关键字说明¶

I2

4色位图格式，用2个bit表示一个索引，因而有4种颜色，在调色盘中通过索引找到对应的颜色。

I4

16色位图格式，与I2格式类似，不同的是用4个bit表示一个索引，因而有16种颜色。

I8

256色位图格式，与I2格式类似，不同的是用8个bit表示一个索引，因而有256种颜色。

Palette

位图的调色盘，由Alpha、Red、Green、Blue四个8bit变量表示一个pixel的颜色，一共有256个颜色，对应0-255的索引序号。

OSD

On-screen display的简称，用来显示一些文字、图片、以及人机交互的菜单等内容。

GOP

Graphic output path的简称，可以理解为在video层之上的一个图形层。

1.4. RGN模块内存使用说明¶

为确保OSD能稳定输出在video上，RGN根据硬件/用户的使用情况为每个OSD分配一到多张buffer，中心思想为防止对正在用于硬件显示的buffer做写操作，从而造成OSD闪烁或撕裂的现象。

可能会增加RGN内存占用的情况主要有以下3种：

上层刷新OSD（调用MI_RGN_SetBitMap/MI_RGN_GetCanvasInfo/MI_RGN_UpdateCanvas）的速度变快；
一个OSD被同时叠加到的通道数增多；
一个通道同时叠加的OSD数超过硬件最大layer（每个芯片支持的硬件最大layer数见表2-1：Tiramisu芯片信息和表2-2：Muffin芯片信息）。

下表列出了几种常见的场景下buffer使用情况：

场景描述	OSD个数	OSD刷新速度 t/次	通道个数	buffer使用
1个OSD贴到1个通道，只贴一次不刷新	1	NA	1	1
1个OSD贴到1个通道，慢速刷新	1	1s	1	2
1个OSD贴到1个通道，快速刷新	1	30ms	1	3
1个OSD贴到n个通道，只贴一次不刷新	1	NA	n	1
1个OSD贴到n个通道，慢速刷新	1	1s	n	2
1个OSD贴到n个通道，快速刷新	1	30ms	n	[3, 2n+1]
m个OSD贴到1个通道，只贴一次不刷新	m <= L	NA	1	m
m个OSD贴到1个通道，慢速刷新	m <= L	1s	1	2m
m个OSD贴到1个通道，快速刷新	m <= L	30ms	1	3m
m个OSD贴到n个通道，只贴一次不刷新	m <= L	NA	n	m
m个OSD贴到n个通道，慢速刷新	m <= L	1s	n	2m
m个OSD贴到n个通道，快速刷新	m <= L	30ms	n	[3m, m(2n+1)]
m个OSD贴到n个通道，只贴一次不刷新	m > L	NA	n	L + n(m - L)
m个OSD贴到n个通道，慢速刷新	m > L	1s	n	2L + 2n(m - L)
m个OSD贴到n个通道，快速刷新	m > L	30ms	n	[3L, L(2n+1)] + 3n(m–L)

注：

L 表示硬件最大 layer 数；
形如[3, 2n+1]表示闭区间，buffer个数为此区间内的某个值（受系统调度影响，通常不会到达最大值）。

2. API 参考¶

API名	功能
MI_RGN_Init	初始化
MI_RGN_DeInit	反初始化
MI_RGN_Create	创建区域
MI_RGN_Destroy	销毁区域
MI_RGN_GetAttr	获取区域属性
MI_RGN_SetBitMap	设置区域位图
MI_RGN_AttachToChn	将区域叠加到通道上
MI_RGN_DetachFromChn	将区域从通道中撤出
MI_RGN_SetDisplayAttr	设置区域的通道显示属性
MI_RGN_GetDisplayAttr	获取区域的通道显示属性
MI_RGN_GetCanvasInfo	获取区域画布信息
MI_RGN_UpdateCanvas	更新区域画布信息
MI_RGN_InitDev	初始化rgn设备
MI_RGN_DeInitDev	反初始化rgn设备

2.1. MI_RGN_Init¶

功能

初始化。

语法

MI_S32 MI_RGN_Init(MI_U16 u16SocId, MI_RGN_PaletteTable_t *pstPaletteTable);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
pstPaletteTable	调色板指针。	输入

返回值

MI_RGN_OK 成功。
MI_ERR_RGN_BUSY 已初始化。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件

注意

I2 / I4 / I8 的图像格式是共用一份palette table，palette table只能在初始化时做一次，不可再次设置。
RGB 格式不会参考 palette。
Palette 的第 0 号成员为透明色，上层无法指定。
MI_RGN_Init 需要在其他使用到 RGN 的模块 Init 之前进行（如SCL）。

举例

MI_S32 s32Result = 0;
MI_RGN_PaletteTable_t stPaletteTable；
memset(&stPaletteTable, 0, sizeof(MI_RGN_PaletteTable_t));
stPaletteTable.astElement[1].u8Alpha = 255;
stPaletteTable.astElement[1].u8Red = 255;
stPaletteTable.astElement[1].u8Green = 0;
stPaletteTable.astElement[1].u8Blue = 0;
stPaletteTable.astElement[2].u8Alpha = 255;
stPaletteTable.astElement[2].u8Red = 0;
stPaletteTable.astElement[2].u8Green = 255;
stPaletteTable.astElement[2].u8Blue = 0;
stPaletteTable.astElement[3].u8Alpha = 255;
stPaletteTable.astElement[3].u8Red = 0;
stPaletteTable.astElement[3].u8Green = 0;
stPaletteTable.astElement[3].u8Blue = 255;
s32Result = MI_RGN_Init(0, &stPaletteTable);
s32Result = MI_RGN_DeInit(0);

2.2. MI_RGN_DeInit¶

功能

反初始化。

语法

MI_S32 MI_RGN_DeInit(MI_U16 u16SocId);

返回值

MI_RGN_OK 成功。
MI_ERR_RGN_BUSY 未初始化。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：libmi_rgn.so

注意

MI_RGN_DeInit需要在其他使用到RGN的模块Deinit之后进行（如SCL）。

举例

参见MI_RGN_Init 举例。

2.3. MI_RGN_Create¶

功能

创建区域。

语法

MI_S32 MI_RGN_Create(MI_U16 u16SocId, MI_RGN_HANDLE hHandle, MI_RGN_Attr_t *pstRegion);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。必须是未使用的hHandle号取值范围：[0, MI_RGN_MAX_HANDLE]。	输入
pstRegion	区域属性指针。	输入

返回值

MI_RGN_OK成功。
非MI_RGN_OK 失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件

注意

该句柄由用户指定，意义等同于 ID 号。
不支持重复创建。
区域属性必须合法，具体约束参见MI_RGN_Attr_t。
MI_RGN_Attr_t中指定Cover还是OSD
区域属性指针不能为空。
创建 Cover时，只需指定区域类型即可。其它的属性，如区域位置，层次等信息在调用 MI_RGN_AttachToChn 接口时指定。
创建区域时，本接口只进行基本的参数的检查，例如：最小宽高，最大宽高等；当区域 attach 到通道上时，根据各通道模块支持类型的约束条件进行更加有针对性的参数检查，譬如支持的像素格式等；

举例

MI_S32 s32Result = 0;
MI_RGN_HANDLE hHandle = 0;
MI_RGN_Attr_t stRegion;
stRegion.eType = E_MI_RGN_TYPE_OSD;
stRegion.stOsdInitParam.ePixelFmt = E_MI_RGN_PIXEL_FORMAT_RGB1555;
stRegion.stOsdInitParam.stSize.u32Width = 40;
stRegion.stOsdInitParam.stSize.u32Height = 40;

s32Result = MI_RGN_Create(0, hHandle, &stRegion);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

s32Result = MI_RGN_GetAttr(0, hHandle, &stRegion);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

s32Result = MI_RGN_Destroy(0, hHandle);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

2.4. MI_RGN_Destroy¶

功能

销毁区域。

语法

MI_S32 MI_REG_Destroy (MI_U16 u16SocId, MI_RGN_HANDLE hHandle);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)	输入

返回值

MI_RGN_OK成功。
非MI_RGN_OK 失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：

注意

区域必须已创建。

举例

参见 MI_RGN_Create 举例。

2.5. MI_RGN_GetAttr¶

功能

获取区域属性。

语法

MI_S32 MI_RGN_GetAttr(MI_U16 u16SocId, MI_RGN_HANDLE hHandle, MI_RGN_Attr_t *pstRegion);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)	输入
pstRegion	区域属性指针。	输出

返回值

MI_RGN_OK成功。
非 MI_RGN_OK失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：

注意

区域必须已创建。
区域属性指针不能为空。

举例

参见 MI_RGN_Create举例。

2.6. MI_RGN_SetBitMap¶

功能

设置区域位图，即对区域进行位图填充。

语法

MI_S32 MI_RGN_SetBitMap(MI_U16 u16SocId, MI_RGN_HANDLE hHandle, MI_RGN_Bitmap_t *pstBitmap);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)	输入
pstBitmap	位图属性指针。	输入

返回值

MI_RGN_OK 成功。
非 MI_RGN_OK 失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：

注意

区域必须已创建。
支持位图的大小和区域的大小可以不一致。
位图从区域的(0,0)点开始加载。当位图比区域大时，将会自动将图像剪裁成区域大小。
位图的像素格式必须和区域的像素格式一致。
位图属性指针不能为空。
支持多次调用。
此接口只对 Overlay有效。
调用了MI_RGN_GetCanvasInfo之后调用本接口无效，除非MI_RGN_UpdateCanvas 更新画布生效后。

举例

MI_S32 s32Result = 0;
MI_HANDLE hHandle = 0;
MI_RGN_Bitmap_t stBitmap;
MI_U32 u32FileSize = 200 * 200 * 2;
MI_U8 *pu8FileBuffer = NULL;
FILE *pFile = fopen("200X200.argb1555", "rb");
if (pFile == NULL)
{
    printf("open file failed \n");
    return -1;
}
pu8FileBuffer = (MI_U8*)malloc(u32FileSize);
if (pu8FileBuffer == NULL)
{
    printf("malloc failed fileSize=%d\n", u32FileSize);
    fclose(pFile);
    return -1;
}
memset(pu8FileBuffer, 0, u32FileSize);
fread(pu8FileBuffer, 1,  u32FileSize, pFile);
fclose(pFile);
stBitmap.stSize.u32Width = 200;
stBitmap.stSize.u32Height = 200;
stBitmap.ePixelFormat = E_MI_RGN_PIXEL_FORMAT_RGB1555;
stBitmap.pData = pu8FileBuffer;
free(pu8FileBuffer);
s32Result = MI_RGN_SetBitMap(0, hHandle, &stBitmap);

2.7. MI_RGN_AttachToChn¶

功能

将区域叠加到通道上。

语法

MI_S32 MI_RGN_AttachToChn(MI_U16 u16SocId, MI_RGN_HANDLE hHandle,
                            MI_RGN_ChnPort_t* pstChnPort,
                            MI_RGN_ChnPortParam_t *pstChnAttr);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。取值范围：[0,MI_RGN_MAX_HANDLE)	输入
pstChnPort	通道端口结构体指针。	输入
pstChnAttr	区域通道显示属性指针。	输入

返回值

MI_RGN_OK 成功。
非MI_RGN_OK 失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：

注意

区域必须已创建。
通道结构体指针不能为空。
区域通道显示属性指针不能为空。
多个osd区域类叠加到同一个通道上，每个osd必须是同一个图像格式。
并不是所有的通道上都有叠加region的能力，下表列出芯片差异。
COVER只有硬件layer. OSD支持软件layer，底层会用软件拼图实现。
OSD、COVER叠加到通道上对channel id不会有要求。
SCL进行rotate时不支持叠加OSD和COVER。
叠加到通道上的OSD小于或等于硬件layer个数，则全部使用硬件layer，反之则会用软件拼图。
以下表格中所列出的通道位置反映了芯片内部硬件上是否包含GOP的硬件模块，并没有具体指明模块的设备id、通道id以及port id，软件API使用者需要结合各模块实际情况来确定实际的属性值，然后通过MI_RGN_ChnPort_t* pstChnPort设定给底层。
- SCL对应MI_SCL模块，通常在初始化时绑定硬件SCL和软件的设备Id和output port id，具体要参考MI SCL API文档。
- DISP对应MI_DISP模块，表格中的DISPx与MI_DISP模块的设备id绑定，只能指定设备Id，通道Id和port id需填0。
- JPE和VENC对应MI_VENC模块的不同Device（具体需参考MI VENC API文档），通道Id根据实际情况填写，port id对应MI_VENC的 input port id。

表2-1：Tiramisu芯片信息

通道位置	OSD 硬件最大 Layer 数	OSD 最大 Layer 数	Cover 最大 Layer 数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
SCL0	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL1	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL2	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL3	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL4	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL5	8	128	4	Y	Y	Y	Y	Y	NA	NA

此系列芯片内部可用的GOP硬件个数为6个，可输出的OSD的硬件模块有SCL0/ 1/ 2/ 3/ 4/ 5一共有6个。

表2-2：Muffin芯片信息

通道位置	OSD 硬件最大 Layer 数	OSD 最大 Layer 数	Cover 最大 Layer 数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
SCL0	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL1	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL2	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL3	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL4	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL5	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL6	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL7	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL8	8	128	4	Y	Y	Y	Y	Y	NA	NA
VENC0	8	128	NA	Y	Y	Y	Y	Y	NA	NA
VENC1	8	128	NA	Y	Y	Y	Y	Y	NA	NA
JPE0	8	128	NA	Y	Y	Y	Y	Y	NA	NA
JPE1	8	128	NA	Y	Y	Y	Y	Y	NA	NA
DISP0	1	128	NA	Y	Y	Y	Y	Y	NA	NA
DISP1	1	128	NA	Y	Y	Y	Y	Y	NA	NA
DISP2	1	128	NA	Y	Y	Y	Y	Y	NA	NA

此系列芯片SCL内部可用的GOP硬件个数为2个，可输出的OSD的硬件模块有SCL 0/ 1/ 2/ 3/ 4/ 5/ 6/ 7/ 8一共有9个，其中SCL 0/ 1/ 2/ 3共用同一个GOP硬件，SCL 4/ 5/ 6/ 7/ 8共用同一个GOP硬件，当多个SCL共用一个GOP硬件时，同时只能向其中一个SCL上贴OSD。

VENC/JPE/DISP内部每个device都有独立的一个GOP硬件。

VENC/JPE OSD数超过8个后不能使用constant alpha。

表2-3：Mochi芯片信息

通道位置	OSD 硬件最大 Layer 数	OSD 最大 Layer 数	Cover 最大 Layer 数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
SCL0	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL1	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL2	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL3	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL4	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL5	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL6	8	128	4	Y	Y	Y	Y	Y	NA	NA
VENC0	8	128	NA	Y	Y	Y	Y	Y	NA	NA
JPE0	8	128	NA	Y	Y	Y	Y	Y	NA	NA
JPE1	8	128	NA	Y	Y	Y	Y	Y	NA	NA
DISP0	1	128	NA	Y	Y	Y	Y	Y	NA	NA
DISP1	1	128	NA	Y	Y	Y	Y	Y	NA	NA

此系列芯片SCL内部可用的GOP硬件个数为1个，可输出的OSD的硬件模块有SCL 0/ 1/ 2/ 3/ 4/ 5/ 6一共有7个， 7个SCL硬件共用同一个GOP硬件，当多个SCL共用一个GOP硬件时，同时只能向其中一个SCL上贴OSD。

VENC/JPE/DISP内部每个device都有独立的一个GOP硬件。

VENC/JPE OSD数超过8个后不能使用constant alpha。

表2-4：Maruko芯片信息

通道位置	OSD 硬件最大 Layer 数	OSD 最大 Layer 数	Cover 最大 Layer 数	ARGB1555	ARGB4444	I2	I4	I8	RGB565	ARGB8888
SCL0	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL1	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL2	8	128	4	Y	Y	Y	Y	Y	NA	NA
SCL3	8	128	4	Y	Y	Y	Y	Y	NA	NA
VENC0	8	128	NA	Y	Y	Y	Y	Y	NA	NA
JPE0	8	128	NA	Y	Y	Y	Y	Y	NA	NA
DISP0	8	128	NA	Y	Y	Y	Y	Y	NA	NA

此系列芯片SCL和DISP共同使用一个GOP硬件，可输出的OSD的硬件模块有SCL 0/ 1/ 2/ 3和DISP 0一共有5个， 5个硬件共用同一个GOP硬件，当多个模块共用一个GOP硬件时，同时只能向其中一个模块上贴OSD。

VENC/JPE内部每个device都有独立的一个GOP硬件。

举例

MI_S32 s32Result = 0;
MI_RGN_HANDLE hHandle = 0;
MI_RGN_ChnPort_t stChnPort;
MI_RGN_ChnPortParam_t stChnAttr;

memset(stChnPort, 0, sizeof(MI_RGN_ChnPort_t));
memset(stChnAttr, 0, sizeof(MI_RGN_ChnPortParam_t));
stChnPort.eModId = E_MI_MODULE_ID_SCL;
stChnPort.s32DevId = 0;
stChnPort.s32ChnId = 0;
stChnPort.s32PortId = 0;
stChnAttr.bShow = TRUE;
stChnAttr.stPoint.u32X = 0;
stChnAttr.stPoint.u32Y = 0;
stChnAttr.unPara. stCoverChnPort.u32Layer = 0;
stChnAttr.unPara. stCoverChnPort.stSize.u32Width = 200;
stChnAttr.unPara. stCoverChnPort.stSize.u32Height = 200;
stChnAttr.unPara. stCoverChnPort.u32Color = 0;

s32Result = MI_RGN_AttachToChn(0, hHandle, &stChnPort, &stChnAttr);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

s32Result = MI_RGN_DetachFromChn(0, hHandle, &stChnPort);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

2.8. MI_RGN_DetachFromChn¶

功能

将区域从通道中撤出。

语法

MI_S32 MI_RGN_DetachFromChn(MI_U16 u16SocId, MI_RGN_HANDLE hHandle, MI_RGN_ChnPort_t *pstChnPort);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)	输入
pstChnPort	通道端口结构体指针。	输入

返回值

MI_RGN_OK成功。
非MI_RGN_OK 失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：

注意

区域必须已创建。
通道结构体指针不能为空。
被叠加区域的通道或组（如 VENC，SCL 等）销毁前，需要调用本接口将区域
从通道或组中撤出。

举例

参见 MI_RGN_AttachToChn举例。

2.9. MI_RGN_SetDisplayAttr¶

功能

设置区域的通道显示属性。

语法

MI_S32 MI_RGN_SetDisplayAttr(MI_U16 u16SocId, MI_RGN_HANDLE hHandle,
                                MI_RGN_ChnPort_t *pstChnPort,
                                MI_RGN_ChnPortParam_t *pstChnPortAttr);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)	输入
pstChnPort	通道端口结构体指针。	输入
pstChnPortAttr	区域通道端口显示属性指针。	输入

返回值

MI_RGN_OK成功。
非MI_RGN_OK 失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：

注意

区域必须已创建。
建议先获取属性，再设置。
通道结构体指针不能为空。
区域通道显示属性指针不能为空。
区域必须先叠加到通道上。

举例

MI_S32 s32Result = 0;
MI_RGN_HANDLE hHandle = 0;
MI_RGN_ChnPort_t stChnPort;
MI_RGN_ChnPortParam_t stChnAttr;

stChnPort.eModId = E_MI_MODULE_ID_SCL;
stChnPort.s32DevId = 0;
stChnPort.s32ChnId = 0;
stChnPort.s32OutputPortId = 0;
s32Result = MI_RGN_GetDisplayAttr(0, hHandle, &stChnPort, &stChnAttr);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}


stChnAttr.bShow = TRUE;
stChnAttr.stPoint.u32X = 0;
stChnAttr.stPoint.u32Y = 0;
stChnAttr.stCoverPara.u32Layer = 0;
stChnAttr.stCoverPara.stSize.u32Width = 200;
stChnAttr.stCoverPara.stSize.u32Height = 200;
stChnAttr.stCoverPara.u32Color = 0;

s32Result = MI_RGN_SetDisplayAttr(0, hHandle, &stChnPort, &stChnAttr);
if (s32Result != MI_RGN_OK)
{
    return s32Result;
}

2.10. MI_RGN_GetDisplayAttr¶

功能

获取区域的通道显示属性。

语法

MI_S32 MI_RGN_GetDisplayAttr(MI_U16 u16SocId, MI_RGN_HANDLE hHandle,
                                MI_RGN_ChnPort_t *pstChnPort,
                                MI_RGN_ChnPortParam_t *pstChnPortAttr);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)	输入
pstChnPort	通道端口结构体指针。	输入
pstChnPortAttr	区域通道端口显示属性指针。	输出

返回值

MI_RGN_OK成功。
非MI_RGN_OK 失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：

注意

区域必须已创建。
通道结构体指针不能为空。
区域通道显示属性指针不能为空。

举例

请参见MI_RGN_SetDisplayAttr 的举例。

2.11. MI_RGN_GetCanvasInfo¶

功能

获取区域的显示画布信息。

语法

MI_S32 MI_RGN_GetCanvasInfo(MI_U16 u16SocId, MI_RGN_HANDLE hHandle,
                            MI_RGN_CanvasInfo_t* pstCanvasInfo);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)	输入
pstCanvasInfo	区域显示画布信息。	输出

返回值

MI_RGN_OK成功。
非 MI_RGN_OK失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：

注意

区域必须已创建。
本接口与MI_RGN_SetBitMap功能类似，主要用于 overlay类型导入位图数据。本接口相对于MI_RGN_SetBitMap 接口，用户可以直接更新显示内部画布数据，节省一次内存拷贝和一张画布内存。
本接口用于获取区域对应的画布信息，在得到画布地址之后，用户可直接对画布进行操作，譬如：将 bmp数据直接填写到该画布中。然后通过调用MI_RGN_UpdateCanvas 接口，更新显示画布数据。
本接口与MI_RGN_SetBitMap接口互斥。如果已经使用了本接口，那么在调用MI_RGN_UpdateCanvas 前，调用MI_RGN_SetBitMap不生效。

举例

MI_RGN_HANDLE hHandle;
MI_RGN_Attr_t stRegion;
MI_RGN_PaletteTable_t stPaletteTable；
MI_RGN_CanvasInfo_t stCanvasInfo;

memset(&stPaletteTable, 0, sizeof(MI_RGN_PaletteTable_t));
stPaletteTable.astElement[0].u8Alpha = 0;
stPaletteTable.astElement[0].u8Red = 255;
stPaletteTable.astElement[0].u8Green = 255;
stPaletteTable.astElement[0].u8Blue = 255;
if (MI_RGN_OK != MI_RGN_Init(0, &stPaletteTable))
{
    printf("Init error!\n");
    return -1;
}
hHandle = 10;
stRegion.eType = E_MI_RGN_TYPE_OSD;
stRegion.stOsdInitParam.ePixelFmt = E_MI_RGN_PIXEL_FORMAT_ARGB1555;
stRegion.stOsdInitParam.stSize.u32Width = 100;
stRegion.stOsdInitParam.stSize.u32Height = 100;
if (MI_RGN_OK != MI_RGN_Create(0, hHandle, &stRegion))
{
    printf("Create handle error!\n");
    return -1;
}
FILE *pFile = fopen("100X100.argb1555", "rb");
if (pFile == NULL)
{
    printf("open file failed \n");
    MI_RGN_Destroy(0, hHandle);
    return -1;
}
if (MI_RGN_GetCanvas(0, hHandle, &stCanvasInfo) != MI_RGN_OK)
{
    return s32Result;
}

for (int i = 0; i < 100; i++)
{
    fread((MI_U8*)stCanvasInfo.virtAddr + i * stCanvasInfo.u32Stride, 1, 100 * 2, pFile);
}
fclose(pFile);
if (MI_RGN_UpdateCanvas(0, hHandle) != MI_RGN_OK)
{
    return s32Result;
}

2.12. MI_RGN_UpdateCanvas¶

功能

更新显示画布，若画布有叠加到通道上则更新显示画布，若没有叠加到通道，则在执行叠加操作后才会在通道上显示出画布的内容。

语法

MI_S32 MI_RGN_UpdateCanvas(MI_U16 u16SocId, MI_RGN_HANDLE hHandle);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
hHandle	区域句柄号。取值范围：[0, MI_RGN_MAX_HANDLE)	输入

返回值

MI_RGN_OK成功。
非 MI_RGN_OK失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件：

注意

区域必须已创建。
本接口配合MI_RGN_GetCanvasInfo使用。主要用于画布内存数据更新之后，进行画布切换显示。
本接口必须与MI_RGN_GetCanvasInfo成对调用，同一个handler先执行MI_RGN_GetCanvasInfo获取画布的内存指针，待绘图操作完成后执行本接口，若没有先执行MI_RGN_GetCanvasInfo，则会返回MI_ERR_RGN_NOT_PERM。
当多个handler叠加到同一个通道上显示，并且都会使用MI_RGN_GetCanvasInfo及本接口进行绘图操作，在这个通道上的所有绘图操作可以在同一个线程上执行，若在不同线程上，必须使用锁保护起来，否则有可能会出现OSD闪烁，或者osd不刷新的问题。
以上多线程的情况下锁的使用详细说明如下：

rgn 的 handle 假设有 handler0 和 handler1 都贴到同一个通道上

分别两个线程

handler0 T0_0 = getcanvas T0_1 = update handler1 T1_0 = getcanvas T1_1 = update

按照时间T的顺序执行

有问题的情况：T0_0 -> T1_0 -> T0_1 -> T1_1，并伴随底层error的打印：“Front buf state error!!!”。

加mutex后，能够正常。调整后的时序：lock-> T0_0 -> T0_1 -> unlock -> lock -> T1_0 -> T1_1 -> unlock

举例

请参见MI_RGN_GetCanvasInfo的举例。

2.13. MI_RGN_InitDev¶

功能

初始化RGN设备。

语法

MI_S32 MI_RGN_InitDev(MI_U16 u16SocId, MI_RGN_InitParam_t *pstInitParam);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入
pstInitParam	设备初始化参数	输入

返回值

MI_RGN_OK 成功。
非MI_RGN_OK 失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件

注意

此接口在Version 2.08以上版本推荐使用，用于替换原有MI_RGN_Init接口。

2.14. MI_RGN_DeInitDev¶

功能

反初始化RGN设备。

语法

MI_S32 MI_RGN_DeInitDev(MI_U16 u16SocId);

形参

参数名称	参数含义	输入/输出
s32SocId	芯片ID，用于级联场景。	输入

返回值

MI_RGN_OK 成功。
非MI_RGN_OK 失败，参照返回值。

依赖

头文件：mi_sys.h、mi_rgn.h。
库文件

注意

此接口在Version 2.08以上版本推荐使用，用于替换原有MI_RGN_DeInit接口。

3. RGN 数据类型¶

视频前处理相关数据类型、数据结构定义如下：

数据类型	定义
MI_RGN_MAX_HANDLE	定义区域的最大句柄数
MI_RGN_MAX_PALETTE_TABLE_NUM	颜色表最大元素个数
MI_RGN_HANDLE	定义区域句柄
MI_RGN_Type_e	定义区域类型
MI_RGN_PixelFormat_e	RGB or Index格式
MI_RGN_AlphaMode_e	设定Osd Alpha显示模式
MI_RGN_Size_t	大小信息
MI_RGN_OsdAlphaAttr_t	定义Osd Alpha属性的结构体
MI_RGN_OsdInitParam_t	定义Osd区域属性结构体
MI_RGN_PaletteElememt_t	定义颜色元素
MI_RGN_PaletteTable_t	定义颜色表
MI_RGN_Attr_t	定义区域类型结构体
MI_RGN_Bitmap_t	定义位图图像信息结构
MI_RGN_ChnPort_t	定义模块设备通道结构体
MI_RGN_Point_t	定义坐标信息结构体
MI_RGN_CoverChnPortParam_t	定义遮挡区域的通道显示属性
MI_RGN_OsdChnPortParam_t	定义OSD区域的通道显示属性
MI_RGN_OsdArgb1555Alpha_t	Argb1555格式的前景、背景Alpha设定
MI_RGN_ChnPortParamUnion_u	定义Region属性的联合体
MI_RGN_AlphaModePara_u	定义OSD Alpha Mode参数联合体
MI_RGN_ChnPortParam_t	定义区域通道显示属性结构体
MI_RGN_CanvasInfo_t	定义画布信息结构体
MI_RGN_InitParam_t	定义RGN设备初始化参数

3.1. MI_RGN_MAX_HANDLE¶

说明

定义区域的最大句柄。

定义

#define MI_RGN_MAX_HANDLE 1024

3.2. MI_RGN_MAX_PALETTE_TABLE_NUM¶

说明

颜色表最大元素个数。

定义

#define MI_RGN_MAX_PALETTE_TABLE_NUM 256

3.3. MI_RGN_HANDLE¶

说明

定义区域句柄。

定义

typedef MI_U32 MI_RGN_HANDLE;

成员

成员名称	描述
MI_RGN_HANDLE	区域句柄。

3.4. MI_RGN_Type_e¶

说明

定义区域类型。

定义

typedef enum
{
    E_MI_RGN_TYPE_OSD = 0,
    E_MI_RGN_TYPE_COVER,
    E_MI_RGN_TYPE_MAX
} MI_RGN_Type_e;

成员

成员名称	描述
E_MI_REG_OSD	视频叠加区域。
E_MI_REG_COVER	视频遮挡区域。

3.5. MI_RGN_PixelFormat_e¶

说明

定义叠加区域属性结构体。

定义

typedef enum
{
    E_MI_RGN_PIXEL_FORMAT_ARGB1555 = 0,
    E_MI_RGN_PIXEL_FORMAT_ARGB4444,
    E_MI_RGN_PIXEL_FORMAT_I2,
    E_MI_RGN_PIXEL_FORMAT_I4,
    E_MI_RGN_PIXEL_FORMAT_I8,
    E_MI_RGN_PIXEL_FORMAT_RGB565,
    E_MI_RGN_PIXEL_FORMAT_ARGB8888,
    E_MI_RGN_PIXEL_FORMAT_MAX
} MI_RGN_PixelFormat_e;

成员

成员名称	描述
E_MI_RGN_PIXEL_FORMAT_ARGB1555	ARGB1555格式
E_MI_RGN_PIXEL_FORMAT_ARGB4444	ARGB4444格式
E_MI_RGN_PIXEL_FORMAT_RGBI2	I2格式（两个bit表示，支援4种颜色，调色板查色）
E_MI_RGN_PIXEL_FORMAT_RGBI4	I4格式（4个bit表示，支援16种颜色，调色板查色）
E_MI_RGN_PIXEL_FORMAT_I8	I4格式（8个bit表示，支援256种颜色，调色板查色）
E_MI_RGN_PIXEL_FORMAT_RGB565	RGB565
E_MI_RGN_PIXEL_FORMAT_ARGB8888	ARGB8888格式

注意事项

每个chip支持的图像格式不一样，API中极大化地罗列出了所有的图像格式，但是有些格式存在API不支援的情况，如果使用者需要chip支援的情况，请查看region procfs。使用命令： echo getcap > /proc/mi_modules/mi_rgn/mi_rgn0。
使用者无法设定index 0的调色盘，I2/I4/I8这些格式的index0被底层driver用作color key，表示这种颜色不被硬件识别，所以当全0的数据叠加到通道上时，是不显示任何颜色的。
Colorkey的数值可以在procfs的getcap中查看，colorkey的数值是一个16bit整型，它的高8位和低8位是一样的值，当使用Index类型的colorformat时，对内存数据进行memset 0即可让硬件不识别，当使用RGB或者ARGB格式时无论使用的是何种排列，对内存数据进行memset(colorkey & 0xFF)数值即可。

3.6. MI_RGN_AlphaMode_e¶

说明

设定Osd Alpha显示模式。

定义

typedef enum
{
    E_MI_RGN_PIXEL_ALPHA = 0,
    E_MI_RGN_CONSTANT_ALPHA
}MI_RGN_AlphaMode_e;

成员

成员名称	描述
E_MI_RGN_PIXEL_ALPHA	Osd显示每个pixel对应的alpha效果，例如argb1555/argb4444/arbg8888/i2/i4/i8这些格式都能支持pixel alpha，rgb565则不会生效。
E_MI_RGN_CONSTANT_ALPHA	Osd硬件会忽略图像格式中的alpha位，使用统一的值设定alpha值。例如rgb565能设定其透明度。

3.7. MI_RGN_Size_t¶

说明

定义大小信息结构体。

定义

typedef struct MI_RGN_Size_s
{
    MI_U32 u32Width;
    MI_U32 u32Height;
} MI_RGN_Size_t;

成员

成员名称	描述
u32Width	宽度
u32Height	高度

3.8. MI_RGN_OsdAlphaAttr_t¶

说明

定义Osd Alpha属性的结构体体。

定义

typedef struct MI_RGN_OsdAlphaAttr_s
{
    MI_RGN_AlphaMode_e eAlphaMode;
    MI_RGN_AlphaModePara_u stAlphaPara;
}MI_RGN_OsdAlphaAttr_t;

成员

成员名称	描述
eAlphaMode	Osd Alpha的使用模式。
stAlphaPara	模式对应的参数。

3.9. MI_RGN_OsdInitParam_t¶

说明

定义叠加区域属性结构体。

定义

typedef struct MI_RGN_OsdInitParam_s
{
    MI_RGN_PixelFormat_e ePixelFmt;
    MI_RGN_Size_t stSize;
}MI_RGN_OsdInitParam_t;

成员

成员名称	描述
ePixelFmt	像素格式。
stSize	区域的宽高。宽最大不超过3840 高最大不超过2160。

注意事项

ePixelFmt、stSize 只在调用MI_RGN_AttachToChn后， MI_RGN_DetachFromChn之前为静态变量。

3.10. MI_RGN_PaletteElement_t¶

说明

定义颜色元素

定义

typedef struct MI_RGN_PaletteElement_s
{
    MI_U8 u8Alpha;
    MI_U8 u8Red;
    MI_U8 u8Green;
    MI_U8 u8Blue;
}MI_RGN_PaletteElement_t;

成员

成员名称	描述
u8Alpha	透明度
u8Red	红色
u8Green	绿色
u8Blue	蓝色

3.11. MI_RGN_PaletteTable_t¶

说明

定义颜色表。

定义

typedef struct MI_RGN_PaletteTable_s
{
    MI_RGN_PaletteElement_t astElement[MI_RGN_MAX_PALETTE_TABLE_NUM];
}MI_RGN_PaletteTable_t;

成员

成员名称	描述
astElement	颜色元素

3.12. MI_RGN_Attr_t¶

说明

定义区域属性结构体。

定义

typedef struct MI_RGN_Attr_s
{
    MI_RGN_Type_e eType;
    MI_RGN_OsdInitParam_t stOsdInitParam;
}MI_RGN_Attr_t;

成员

成员名称	描述
eType	区域类型。
stOsdInitParam	osd区域属性。

3.13. MI_RGN_Bitmap_t¶

说明

定义位图图像信息结构。

定义

typedef struct MI_RGN_Bitmap_s
{
    MI_RGN_PixelFormat_e ePixelFormat;
    MI_RGN_Size_t stSize;
    void *pData;
} MI_RGN_Bitmap_t;

成员

成员名称	描述
ePixelFormat	位图像素格式
stSize	位图宽度，高度，stride
pData	位图数据

3.14. MI_RGN_ChnPort_t¶

说明

定义模块设备通道结构体。

定义

typedef struct MI_RGN_ChnPort_s
{
    MI_ModuleId_e  eModId;
    MI_S32 s32DevId;
    MI_S32 s32ChnId;
    MI_S32 s32PortId;
}MI_RGN_ChnPort_t;

成员

成员名称	描述
eModId	模块号
s32DevId	设备号
s32ChnId	通道号
s32PortId	输出端口id

3.15. MI_RGN_Point_t¶

说明

定义坐标信息结构体。

定义

typedef struct MI_RGN_Point_s
{
    MI_U32 u32X;
    MI_U32 u32Y;
}MI_RGN_Point_t;

成员

成员名称	描述
u32X	横坐标
u32Y	纵坐标

3.16. MI_RGN_CoverChnPortParam_t¶

说明

定义遮挡区域的通道显示属性。

定义

typedef struct MI_RGN_CoverChnPortParam_s
{
    MI_U32 u32Layer;
    MI_RGN_Size_t stSize;
    MI_U32 u32Color;
}MI_RGN_CoverChnPortParam_t;

成员

成员名称	描述
u32Layer	区域层次，数值低的在底层
stSize	Cover宽，高
u32Color	颜色，VYU444

注意事项

Cover的宽高不是绝对宽高，而是基于最大值为8192的相对值。

如：Cover叠加到的目标通道宽高为1920x1080，要设定宽高为960x540的Cover，此处的stSize要设定为(4096, 4096)。
u32Color代表Cover的显示颜色，其中23_{16位代表V分量，15}8位代表Y分量，7~0代表U分量。

3.17. MI_RGN_OsdChnPortParam_t¶

说明

定义OSD区域的通道显示属性。

定义

typedef struct MI_RGN_OsdChnPortParam_s
{
    MI_U32 u32Layer;
    MI_RGN_OsdAlphaAttr_t stOsdAlphaAttr;
}MI_RGN_OsdChnPortParam_t;

成员

成员名称	描述
u32Layer	区域层次，数值低的在底层
stOsdAlphaAttr	Osd Alpha 属性

3.18. MI_RGN_OsdArgb1555Alpha_t¶

说明

Argb1555格式的前景、背景Alpha设定。

定义

typedef struct MI_RGN_OsdArgb1555Alpha_s
{
    MI_U8 u8BgAlpha;
    MI_U8 u8FgAlpha;
}MI_RGN_OsdArgb1555Alpha_t;

成员

成员名称	描述
u8BgAlpha	背景Alpha，Alpha bit为0时对应的Alpha值，取值范围0~0xFF。
u8FgAlpha	前景Alpha， Alpha bit为1时对应的Alpha值，取值范围0~0xFF。

3.19. MI_RGN_ChnPortParamUnion_u¶

说明

定义Region属性的联合体。

定义

typedef union
{
    MI_RGN_CoverChnPortParam_t stCoverChnPort;
    MI_RGN_OsdChnPortParam_t stOsdChnPort;
} MI_RGN_ChnPortParamUnion_u;

成员

成员名称	描述
stCoverChnPort	遮挡区域在通道上的属性设置
stOsdChnPort	Osd区域在通道上的属性设置

3.20. MI_RGN_AlphaModePara_u¶

说明

定义Osd Alpha Mode参数联合体。

定义

typedef union
{
    MI_RGN_OsdArgb1555Alpha_t stArgb1555Alpha;
    MI_U8 u8ConstantAlpha;
} MI_RGN_AlphaModePara_u;

成员

成员名称	描述
stArgb1555Alpha	Pixel alpha时Argb1555格式的前景Alpha及背景Alpha设定。
u8ConstantAlpha	Constant Alpha时Alpha值设定，取值范围0~0xFF。

3.21. MI_RGN_ChnPortParam_t¶

说明

定义区域通道显示属性结构体。

定义

typedef struct MI_RGN_ChnPortParam_s
{
    MI_BOOL bShow;
    MI_RGN_Point_t stPoint;
    MI_RGN_ChnPortParamUnion_u unPara;
} MI_RGN_ChnPortParam_t;

成员

成员名称	描述
bShow	区域是否显示。取值范围：MI_TRUE 或者 MI_FALSE。动态属性。
stPoint	区域起始点坐标。当RGN类型为OSD时，要求X坐标按1byte对齐。
unPara	Region通道显示属性。

3.22. MI_RGN_CanvasInfo_t¶

说明

定义画布信息结构体。

定义

typedef struct MI_RGN_CanvasInfo_s
{
    MI_PHY phyAddr;
    MI_VIRT virtAddr;
    MI_RGN_Size_t stSize;
    MI_U32 u32Stride;
    MI_RGN_PixelFormat_e ePixelFmt;
} MI_RGN_CanvasInfo_t;

成员

成员名称	描述
phyAddr	画布物理地址。
virtAddr	画布虚拟地址
stSize	画布尺寸
u32Stride	画布的 stride
ePixelFmt	画布的像素格式

3.23. MI_RGN_InitParam_t¶

说明

定义RGN设备初始化参数。

定义

typedef struct MI_RGN_InitParam_s
{
    MI_RGN_PaletteTable_t *pstPaletteTable;
} MI_RGN_InitParam_t;

成员

成员名称	描述
pstPaletteTable	颜色表指针

4. 返回值¶

区域管理 API 返回值如表所示。

表4-1 区域管理 API返回值

错误码	宏定义	描述
0	MI_RGN_OK	成功
0xA0030000	MI_NOTICE_RGN_BUFFER_CHANGE	Buffer发生改变。当设置属性时会发生，需要重新remap.
0xA0032001	MI_ERR_RGN_INVALID_HANDLE	非法的句柄
0xA0032001	MI_ERR_RGN_INVALID_DEVID	设备ID超出合法范围
0xA0032002	MI_ERR_RGN_INVALID_CHNID	通道组号错误或无效区域句柄
0xA0032003	MI_ERR_RGN_ILLEGAL_PARAM	参数超出合法范围
0xA0032004	MI_ERR_RGN_EXIST	重复创建已存在的设备、通道或资源
0xA0032005	MI_ERR_RGN_UNEXIST	试图使用或者销毁不存在的设备、通道或者资源
0xA0032006	MI_ERR_RGN_NULL_PTR	函数参数中有空指针
0xA0032007	MI_ERR_RGN_NOT_CONFIG	模块没有配置
0xA0032008	MI_ERR_RGN_NOT_SUPPORT	不支持的参数或者功能
0xA0032009	MI_ERR_RGN_NOT_PERM	该操作不允许，如试图修改静态配置参数
0xA003200C	MI_ERR_RGN_NOMEM	分配内存失败，如系统内存不足
0xA003200D	MI_ERR_RGN_NOBUF	分配缓存失败，如申请的数据缓冲区太大
0xA003200E	MI_ERR_RGN_BUF_EMPTY	缓冲区中无数据
0xA003200F	MI_ERR_RGN_BUF_FULL	缓冲区中数据满
0xA0032010	MI_ERR_RGN_NOTREADY	系统没有初始化或没有加载相应模块
0xA0032011	MI_ERR_RGN_BADADDR	地址非法
0xA0032012	MI_ERR_RGN_BUSY	系统忙

5. PROCFS 介绍¶

5.1. cat¶

调试信息

cat  /proc/mi_modules/mi_rgn/mi_rgn0

调试信息分析

记录当前RGN的使用状况以及device属性可以动态地获取到这些信息，方便调试和测试。

参数说明

Region capability
- Region handle: 创建region的最大数量为1024个，句柄取值为[0~1023]
- channel: 最大通道数量为64个，通道取值为[0~63]
- Osd attach: 每个输出端口每个通道能绑定的Osd数量上限为128个
- Cover attach: 每个输出端口每个通道能绑定的Cover数量上限为4个
- Overlay Supported Format: OSD 支持的颜色格式：
  - 0：ARGB1555
  - 1：ARGB4444
  - 2：I2，宽度按4个像素对齐
  - 3：I4，宽度按2个像素对齐
  - 4：I8
  - 5：RGB565
  - 6：ARGB8888
- Osd Support:
  - Width: Osd宽取值范围为1 ~ 4096
  - Height: Osd高取值范围为1~ 4096
  - Color key value: 系统默认的colorkey的值，除了index的格式，不管osd的format是多少，只要内存中的值是此就表示colorkey
  - X pos overlap: 支持多个osd在x方向上重叠。
  - Overlap: osd是否支持重叠
  - HW mode: Osd的frontbuff数量，目前设置为8
- Cover support:
  - Width: Cover宽取值范围为1 ~ 8192
  - Height: Cover高取值范围为1 ~ 8192
  - Overlap: Cover是否支持重叠
Region attr:
- Handle: 句柄
- Type: 类型，Osd或是Cover
- Width: 宽
- Height: 高
- Stride: 宽补齐
- Format: 颜色格式[0-6]：ARGB1555，ARGB4444，I2，I4，I8，RGB565，ARGB8888
- VirAddr: Canvas的虚拟地址
- PhyAddr: Canvas的物理地址

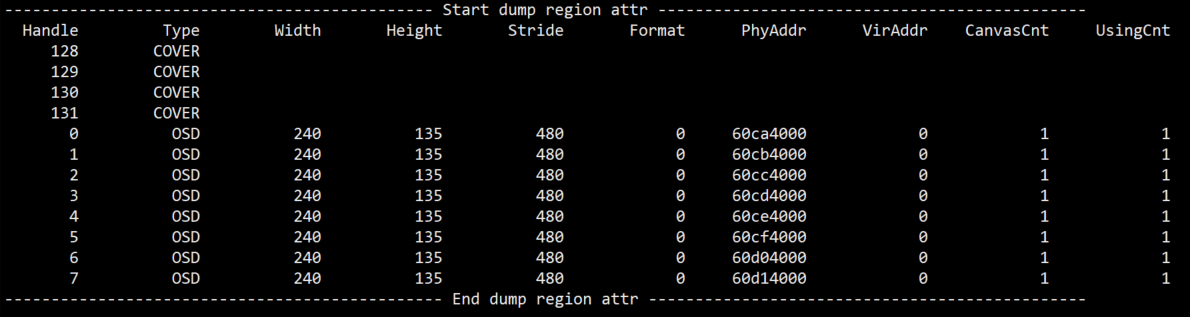

- CanvasCnt: 当前Canvas使用的buffer数量
- UsingCnt: 使用当前Canvas的hw数量
Channel Port Info:
- Frontbuffer info:
  - Index: Frontbuffer索引
  - bShow: 是否显示
  - OffsetX: X偏移
  - OffsetY: Y偏移
  - Width: 宽
  - Height: 高
  - Stride: 宽补齐
  - Format: 颜色格式
  - VirAddr: 虚拟地址
  - PhyAddr: 物理地址
  - AlphaMode: Alpha模式，指Pixel alpha还是constant alpha
  - AlphaVal: 如果是constant alpha，alpha的值
  - BgAlpha: 如果是pixle alpha，argb1555的背景alpha
  - FgAlpha: 如果是pixle alpha，argb1555的前景alpha
  - BufCnt: 通道上front buffer的个数
  - OsdCnt: 通道上一个front buffer由多少个back buffer拼接而成
- Attach info:
  - Handle: 绑定Region句柄
  - Type: 绑定Region类型
  - bShow: 是否显示
  - Layer: 绑定Cover的层级
  - Color: 绑定Cover的颜色值
  - Width: 宽
  - Height: 高
  - Stride: 宽补齐
  - PositionX: X偏移
  - PositionY: Y偏移
  - Format: 绑定Osd的颜色格式
  - VirAddr: 虚拟地址
  - PhyAddr: 物理地址
  - AlphaVal: 如果是constant alpha，alpha的值
  - BgAlpha: 如果是pixle alpha，argb1555的背景alpha
  - FgAlpha: 如果是pixle alpha，argb1555的前景alpha
Buffer info:
- kmalloc: Region模块内部申请内存字节数。
- mma alloc: Region模块通过Sys模块申请内存字节数。

5.2. dumpRgnBuf¶

功能

Dump 指定 Region 的 buffer

命令

echo dumpRgnBuf [Handle] [Path]  > /proc/mi_modules/mi_rgn/mi_rgn0

参数说明

[Handle]: region 句柄
[Path]: 保存 dump 数据的路径。保存内容为 region 的 canvas 内容。

举例

echo dumpRgnBuf 0 /mnt >  /proc/mi_modules/mi_rgn/mi_rgn0

在 /mnt 下产生文件 Rgn0_canvasInfo_fmt0_64X48，表示 dump 句柄为 0，颜色格式为 ARGB1555，Stride 为 64，高为 48 的 region 的 canvas 数据。

文件格式为：Rgn[Handle]_canvasInfo_fmt[Format]_[Stride]X[Height]

[Handle] region句柄；

[Format] 颜色格式；ARGB1555为0，ARGB4444为1，I2为2，I4为3，I8为4;

[Stride] 宽补齐

[Height] 高

5.3. dumpFrontBuf¶

功能

Dump 指定 channel 和 port 的 frontbuffer

命令

echo dumpFrontBuf [ModId] [DevId] [ChnID] [PortID] [Path] >  /proc/mi_modules/mi_rgn/mi_rgn0

参数说明

[ModId]: 模块号，参考mi_common_datatype.h中的模块定义枚举值。
[DevId]: 模块的设备号。
[ChnID]: 通道号 [0 ~ 63].
[PortID]: 端口号 [0 ~ 3].
[Path]: 保存dump数据的路径。会根据当前实际使用的frontbuffer数量生成0 ~ 8个文件。

举例

echo dumpFrontBuf 34 1 0 0 /mnt > /proc/mi_modules/mi_rgn/mi_rgn0

在 /mnt 下产生 Mod34_Dev1_Chn0_Port0_frontbuf0_fmt0_64X48，表示 dump 模块号为 34，设备号为 1，通道为 0，输出端口为 0 号端口，索引为 0 的 frontbuffer 的数据，颜色格式为 ARGB1555，Stride 为 64，高为 48。

文件格式为：`Mod[ModId]Dev[DevId]_Chn[Channel]_Port[Port]_frontbuf[Index]_fmt[Format][Stride]X[Height]

[ModId]: 输出模块号

[DevId]: 输出模块的设备号

[Channel]: 通道号

[Port]: 输出端口

[Index]: frontbuffer索引号

[Format]: 颜色格式，ARGB1555为0，ARGB4444为1，I2为2，I4为3, I8为4

[Stride]: 宽补齐

[Height]: 高

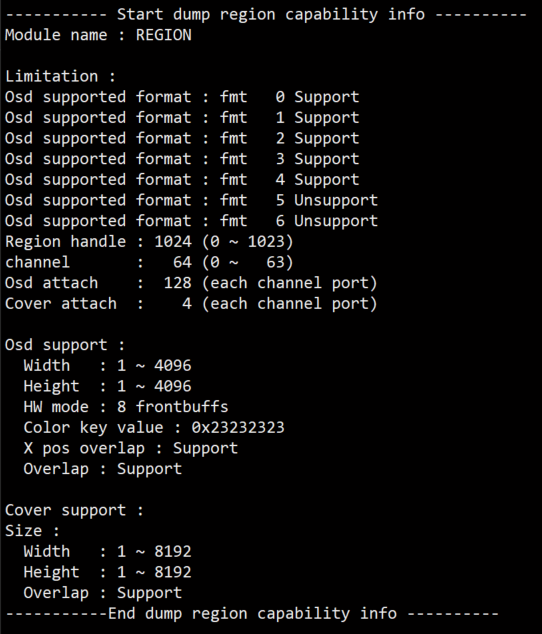

5.4. getcap¶

功能

获取 region 能力集信息

命令

echo getcap > /proc/mi_modules/mi_rgn/mi_rgn0

5.5. dumprgn¶

功能

获取已创建 region 信息

命令

echo dumprgn > /proc/mi_modules/mi_rgn/mi_rgn0

5.6. dumpchport¶

功能

获取已创建 channel 和 port 的信息

命令

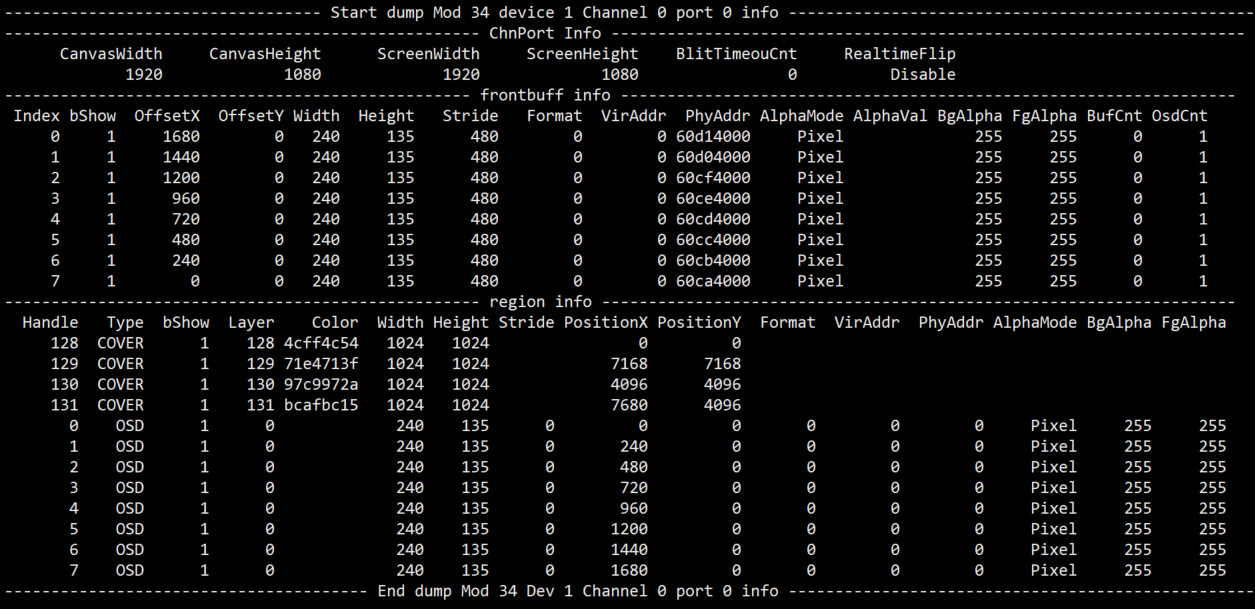

echo dumpchport > /proc/mi_modules/mi_rgn/mi_rgn0

5.7. bufcnt¶

功能

获取内存使用信息

命令

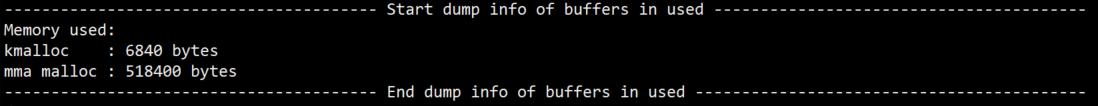

echo bufcnt > /proc/mi_modules/mi_rgn/mi_rgn0

5.8. dumpPalette¶

功能

获取 Palette 信息

命令

echo dumpPalette > /proc/mi_modules/mi_rgn/mi_rgn0

5.9. setDispOnOff¶

功能

开关某个gwin.

命令

echo setDispOnOff [ModId] [DevId] [ChnID] [PortID] [Idx] [OnOff] >  /proc/mi_modules/mi_rgn/mi_rgn0

参数说明

[ModId]: 模块号，参考mi_common_datatype.h中的模块定义枚举值。
[DevId]: 模块的设备号
[ChnID]: 通道号 [0 ~ 63]
[PortID]: 端口号 [0~3]
[Idx]: 当前通道上osd显示gwin的序号。
[OnOff]: 是否开关，0表示关、1表示开。

举例

echo setDispOnOff 34 1 0 0 0 0 > /proc/mi_modules/mi_rgn/mi_rgn0

5.10. forceUpdate¶

功能

强制更新osd的back buffer.

命令

echo forceUpdate [handle] > /proc/mi_modules/mi_rgn/mi_rgn0

参数说明

[handle]: Osd hander

举例

echo forceUpdate 0 > /proc/mi_modules/mi_rgn/mi_rgn0

5.11. setFbListMaxCnt¶

功能

设置显示front buffer的个数

命令

echo setFbListMaxCnt [ModId] [DevId] [ChnID] [PortID] [SetByUsr] [Cnt] >  /proc/mi_modules/mi_rgn/mi_rgn0

参数说明

[ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。
[DevId] 模块的设备号
[ChnID] 通道号 [0 ~ 63]
[PortID] 端口号 [0~3]
[SetByUsr] 是否通过手动设置，1：是，0：否，系统默认是0；
[Cnt] 若是手动设置，则front buffer用于显示的个数，此设定设置完后会在Frontbuffer info的BufCnt中查看到

举例

echo setFbListMaxCnt 34 1 0 0 1  3 > /proc/mi_modules/mi_rgn/mi_rgn0

5.12. setRealtimeFlip¶

功能

使能OSD实时显示模式，确保在用户操作后的下一帧视频画面即可显示OSD

命令

echo setRealtimeFlip [ModId] [DevId] [ChnID] [PortID] [OnOff] >  /proc/mi_modules/mi_rgn/mi_rgn0

参数说明

[ModId]: 模块号，参考mi_common_datatype.h中的模块定义枚举值。
[DevId]: 模块的设备号
[ChnID]: 通道号 [0 ~ 63]
[PortID]: 端口号 [0~3]
[OnOff]: RealtimeFlip使能状态

举例

echo setRealtimeFlip 34 1 0 0 1  >/proc/mi_modules/mi_rgn/mi_rgn0

5.13. setMaxCanvasForHandle¶

功能

限制指定handle最大使用buffer数。

命令

echo setMaxCanvasForHandle [handleId] [LimitNum] >  /proc/mi_modules/mi_rgn/mi_rgn0

参数说明

[handleId]: 句柄号
[LimitNum]: 设定的最大buffer数。

举例

echo setMaxCanvasForHandle 0 2 > /proc/mi_modules/mi_rgn/mi_rgn0

5.14. setMaxCanvasForPath¶

功能

限制指定channel和port的最大使用buffer数。

命令

echo setMaxCanvasForPath [ModId] [DevId] [ChnID] [PortID] [LimitNum] >  /proc/mi_modules/mi_rgn/mi_rgn0

参数说明

[ModId] 模块号，参考mi_common_datatype.h中的模块定义枚举值。
[DevId] 模块的设备号
[ChnID] 通道号 [0 ~ 63]
[PortID] 端口号 [0~3]
[LimitNum] 设定的最大buffer数。

举例

echo setFbListMaxCnt 34 1 0 0 2  > /proc/mi_modules/mi_rgn/mi_rgn0

MI RGN API

1. 概 述¶

1.1. 模块说明¶

1.2. 流程框图¶

1.3. 关键字说明¶

I2

I4

I8

Palette

OSD

GOP

1.4. RGN模块内存使用说明¶

2. API 参考¶

2.1. MI_RGN_Init¶

功能

语法

形参

返回值

依赖

注意

举例

相关主题

2.2. MI_RGN_DeInit¶

功能

语法

返回值

依赖

注意

举例

相关主题

2.3. MI_RGN_Create¶

功能

语法

形参

返回值

依赖

注意

举例

相关主题

2.4. MI_RGN_Destroy¶

功能

语法

形参

返回值

依赖

注意

举例

相关主题

2.5. MI_RGN_GetAttr¶

功能

语法

形参

返回值

依赖

注意

举例

2.6. MI_RGN_SetBitMap¶

功能

语法

形参

返回值

依赖

注意

举例

2.7. MI_RGN_AttachToChn¶

功能

语法

形参

返回值

依赖

注意

举例

相关主题

2.8. MI_RGN_DetachFromChn¶

功能

语法

形参

返回值

依赖

注意

1. 概述¶
